TOYA Set za popravak navoja M5-M12 - YT-1763

Opis:

Profesionalni set za popravak navoja M5-M12. Svrdla i nareznici izrađeni su od brzoreznog čelika HSS 4341. Jednokoračni nareznici režu navoj u koji se umeće spiralni umetak od tvrdog nehrđajućeg čelika. Umetak se umeće pomoću vodilice i probijača, koji lomi izbočeni vrh umetka. Set je dizajniran za 5 vrsta navoja: M5 × 0,8 × 6,7 mm, M6 × 1,0 × 10,8 mm, M8 × 1,25 × 10,8 mm, M10 × 1,5 × 13,5 mm, M12 × 1,75 × 16,3 mm.

Primjena:

Profesionalni set za popravak navoja M5-M12. Svrdla i nareznici izrađeni su od brzoreznog čelika HSS 4341. Jednokoračni nareznici režu navoj u koji se umeće spiralni umetak izrađen od tvrdog nehrđajućeg čelika. Umetak se umeće pomoću vodilice i probojca koji lomi izbočeni vrh umetka.

Set je dizajniran za 5 vrsta navoja:

– M5 × 0,8 × 6,7 mm,
- M6 × 1,0 × 10,8 mm,
- M8 × 1,25 × 10,8 mm,
- M10 × 1,5 × 13,5 mm,
- M12 × 1,75 × 16,3 mm.

Upute za upotrebu:

– Odredite veličinu oštećenog navoja, a zatim odaberite komplet za popravak iste veličine.

– Izbušite oštećeni navoj svrdlom iz seta.

– Zatim ga narežite navojem nareznikom koji je uključen u set. Slavinu treba postaviti u gumb slavine. Gumb nije uključen u komplet.

– Postavite umetak na spiralni gumb umetka tako da poprečni presjek umetka bude u utoru gumba. Zatim pričvrstite umetak prstenom kako se ne bi rastezao tijekom uvrtanja. Pričvrstite prsten vijkom.

– Potpuno uvrnite umetak u prethodno navojni otvor. Izvucite gumb. Pomoću igle
odlomite poprečni dio umetka.

– Uvrnite vijak u popravljeni navoj.

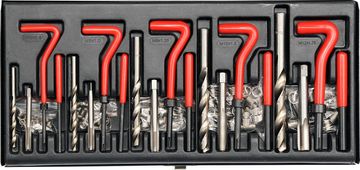

Sadržaj pakiranja:

– svrdla za razvrtanje oštećenog navoja: 5 kom.

– navojnici za izradu navoja za novi umetak: 5 kom.

– spiralni umeci: 5 pakiranja

– gumbi za uvrtanje spiralnih umetaka: 5 kom.

– probijači: 5 kom.

– imbus ključ: 1 kom.

– kutija

Tehnički podaci:

- Bruto težina (kg) 2.2500

– Veličina M5-M12
