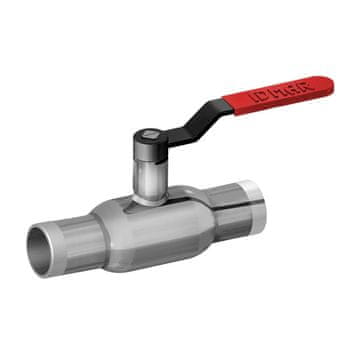

Idmar DN125 kuglasti ventil za paru WKN 2ct 1.6MPa sa smanjenim prolazom
pictogram
Idmar DN125 kuglasti ventil za paru WKN 2ct 1.6MPa sa smanjenim prolazom
Item 1 of 3

Idmar DN125 kuglasti ventil za paru WKN 2ct 1.6MPa sa smanjenim prolazom

Partnerska prodaja
IDMAR Kuglasti ventil za visoke temperature za zavarivanje DN125 WKN2ct 1,6 MPa | PN 16 bara | Temperatura Cijeli opis
Uštedite 49,86 € 457,87 € Najniža cijena u razdoblju od 30 dana prije sniženja.
408,01 €
Načine i cijenu dostave određuje Extrastore Sp. z o.o.
Uštedite 49,86 € 457,87 € Najniža cijena u razdoblju od 30 dana prije sniženja.
408,01 €
Besplatna dostava
15.10.2026 - 16.10.2026 dostava za Zagreb i okolicu od 0 €
15.10.2026 - 16.10.2026 predviđena dostava za ostale županije od 0 €

MALL.HR pouzdana kupnja

Sigurna kupnja, sigurna plaćanja.  |  Mogućnost povrata  | Podrška na koju računate
  • Opis
  • Tehnički detalji
  • Saznaj više informacija

Opis

IDMAR Kuglasti ventil za visoke temperature za zavarivanje DN125 WKN2ct 1,6 MPa | PN 16 bara | Temperatura –20°C do +250°C

Profesionalni industrijski armature za visoke temperature | Promjer DN 125 mm | Maks. tlak 16 bara (1,6 MPa) | Priključak za zavarivanje | Temperatura –20°C do +250°C | Šifra: APA12511016000 | | Dostava unutar 24 sata

Što je kuglasti ventil za visoke temperature DN125 WKN2ct 1,6 MPa?

Visokotemperaturni kuglasti ventil IDMAR DN125 WKN2ct 1,6 MPa je specijalizirani zaporni uređaj sa smanjenim prolazom , dizajniran za toplinske mreže i industrijske instalacije koje rade u ekstremnim temperaturnim uvjetima. Oznaka „WKN2ct“ označava dvodijelnu konstrukciju s zavarenim spojem , koji osigurava trajni, čvrsti spoj s cjevovodom bez mogućnosti rastavljanja bez rezanja zavara.

Ventil je namijenjen za rukovanje parom, pregrijanim tehnološkim medijima, industrijskim uljima, ispušnim plinovima i plinovima na temperaturama od –20°C do +250°C i maksimalnim tlakom 16 bara (1,6 MPa, PN 16) . Tijelo je izrađeno od certificiranog P355NL1 čelika otpornog na niske temperature i ciklička toplinska naprezanja. Kugla izrađena od nehrđajućeg čelika 304 u kombinaciji s naprednim brtvama PTFE + 20% ugljika © jamči nepropusnost klase A (propuštanje < 0,01 ml/min) nawet przy długotrwałej pracy w środowisku pary nasyconej i przegrzanej. Na życzenie klienta możliwe jest izvedba ventila s pužnim prijenosnikom ili za prijenosnik .

Konstrukcija i komponente ventila

Ventil se sastoji od sljedećih elemenata (numeriranje prema tehničkom crtežu proizvođača):

  1. Kugla – nehrđajući čelik 304, polirani, smanjeni prolaz (efektivni promjer Ødk = 100 mm), osigurava kontrolirani protok uz održavanje nepropusnosti.
  2. Brtva – izrađena od PTFE-a s dodatkom 20% ugljika © , osigurava nepropusnost klase A u temperaturnom rasponu od –20°C do +250°C, otporna na ciklička toplinska i mehanička opterećenja.
  3. Sjedalo brtve – nehrđajući čelik 304/316, precizno obrađen, osigurava jednolik pritisak brtve na površinu kuglice.
  4. Opruga – 50CrV4 opružni čelik, kompenzira toplinsko širenje brtve, održava konstantan tlak bez obzira na radnu temperaturu.
  5. Priključak – čelik P355NL1, zavareni spoj (Ø 140 mm), pripremljen za sučeono zavarivanje (bez utora), debljina stijenke u skladu sa zahtjevima PN-EN 12516 za PN16.
  6. Tijelo – lijevano od certificiranog čelika P355NL1 , ojačan za rad pod tlakom od 16 bara, zaštićen antikorozivnim premazom RAL 5015.
  7. Vreteno – nehrđajući čelik 420, kaljeni, kromirani, hrapavost Ra ≤ 0,8 µm, osigurava glatku rotaciju kuglice i nepropusnost duž osi rotacije.
  8. Donji prsten (čahura ležaja) – PTFE + 20% ugljika © , povećana otpornost na temperaturu i mehanička opterećenja u usporedbi sa standardnim PTFE-om.
  9. O-prsten – NBR70 (standardno) ili Viton (opcija za temp. > 200°C), dinamičko brtvljenje na vretenu.
  10. Ručka – čelik S235JR, baza za ručku ili zupčanik – nije uključeno standardno .
  11. Vijak za pričvršćivanje – prema PN-EN ISO 4026, zaštita od samorotacije vretena.
  12. Brtvenica – nehrđajući čelik 420, matica za kompresiju brtve vretena, moment pritezanja ~150 Nm.
Schemat budowy zaworu kulowego DN125 WKN2ct

Tehnički crtež – struktura ventila WKN2ct

Ključne tehnološke značajke – IDMAR inovacije za verziju za visoke temperature

PTFE brtve + 20% ugljika © do +250°C
Ojačani PTFE sastav s 20% ugljika osigurava višu radnu temperaturu (+250°C u odnosu na +200°C za standardni PTFE + 15% C) i povećanu otpornost na abraziju i ciklička toplinska opterećenja u parnim instalacijama.

Sustav za kompenzaciju toplinskog širenja
Čelična opruga 50CrV4 automatski kompenzira toplinsko širenje brtve, osiguravajući konstantan tlak kuglice bez obzira na temperaturu. To eliminira potrebu za servisiranjem ventila tijekom rada.

Ojačano tijelo P355NL1 za PN16
Tijelo je izrađeno od certificiranog čelika P355NL1, otpornog na niske temperature i ciklička toplinska naprezanja koja se javljaju tijekom pokretanja i zaustavljanja parnih instalacija.

Zavareni spoj – trajnost sklopa
Sukobljeno zavareni spojevi (bez utora) osiguravaju izdržljiv i čvrst spoj s cjevovodom, eliminirajući rizik od curenja na prirubničkim spojevima pod visokim tlakom temperatura i tlak.

Tehnički parametri

Parametar Vrijednost
Šifra proizvoda APA12511016000
Nazivni promjer (DN) 125 mm
Maksimalni tlak (PS) 16 bara (1,6 MPa / PN16)
Radna temperatura  –20°C do +250°C (podaci proizvođača IDMAR)
Vrsta priključka Za zavarivanje (priključak Ø 140 mm)
Promjer priključka (Ødk) 100 mm (smanjeni prolaz)
Materijal Kućište Čelik s certifikatom P355NL1
Materijal kugle nehrđajući čelik 304
Materijal vretena kaljeni nehrđajući čelik 420
Brtve PTFE + 20% ugljika © / O-prsten NBR70 (opcija Viton)
Pogonski četverokut ( s) 25 mm (ISO 5211 F12)
Težina 28,6 kg (bez ručka/pogon)
Standardi PN-EN 12516–2, PN-EN 12266–1 (klasa A), PED 2014/68/EU
CE certifikat DA

Dimenzije (prema tehničkom crtežu)

Simbol dimenzije Vrijednost [mm] Opis
Ødk 100 Promjer priključka (smanjeni prolaz)
ØD 140 Vanjski promjer priključka
L 350 Duljina tijela (bez priključaka)
I 600 Ukupna duljina
H 205,5 Visina tijela (od osi do vrha poklopca)
H1 210,5 Visina od osi do vrha stabljike
H2 315 Ukupna visina s ručkom (ako je montirana)
s 25 Dimenzije pogonskog kvadrata
Wymiary gabarytowe zaworu DN125 WKN2ct

Tehnički crtež s dimenzijama

Primjena visokotemperaturnog kuglastog ventila DN125 WKN2ct

Ventili DN125 WKN2ct 1,6 MPa koriste se u parnim instalacijama (industrijske kotlovnice, kogeneracijske jedinice, kogeneracijske jedinice), visokotemperaturnim tehnološkim linijama (rafinerije, petrokemijski pogoni, industrijske peći), sustavi dimnih i otpadnih plinova (postrojenja za spaljivanje otpada, kotlovi na biomasu), mreže termalnog ulja (sustavi grijanja iznad 150°C), industrijske HVAC instalacije (pregrijana voda u mreži, centralne parne jedinice). Zavarivanje osigurava trajnost sklopa u uvjetima ekstremnih termomehaničkih opterećenja.

6 Ključne prednosti kuglastog ventila IDMAR DN125 WKN2ct 1,6 MPa

  1. Temperatura do +250°C – brtve od PTFE + 20% ugljika ©, kompenzacijska opruga 50CrV4, namijenjene za instalacije s parom i visokim temperaturama.
  2. PN16 izvedba – podnosi maksimalni tlak od 16 bara, tijelo P355NL1 otporno na niske temperature i ciklička toplinska naprezanja.
  3. Zavarivanje – izdržljiv, čvrst spoj s cjevovodom, eliminira rizik od curenja na prirubničkim spojevima na visokim temperaturama.
  4. Vijek trajanja > 50 000 ciklusa – kuglica od čelika 304, tijelo P355NL1, sustav kompenzacije toplinskog širenja, vijek trajanja 20–30 godina u industrijskim uvjetima.
  5. Spremno za automatizaciju – kvadrat 25 mm (ISO 5211 F12), mogućnost ugradnje pužnog prijenosnika ili električnog/pneumatskog aktuatora.
  6. Klasa nepropusnosti A – propuštanje < 0,01 ml/min przy 16 bar i 250°C, certyfikat PED 2014/68/EU, certyfikat CE.

Zašto se isplati kupiti kod nas?

Dostava u roku od 24 sata – narudžbe izvršene od strane 11:00 sati šalju se isti dan
 – proizvod pokriven punim jamstvom proizvođača IDMAR
Stručni savjet – tel.: +48 798 768 768 , e-pošta: [email protected]
Opcija pužnog prijenosnika – izradit ćemo ventil sa ili za prijenosnik (zatražite ponudu)
Sveobuhvatna ponuda – ručke, zupčanici, aktuatori, zamjenske brtve – sve u jednoj trgovini

Informacije za kupce

Ljubazno vas obavještavamo da proizvođač trenutno nudi ventil bez ručke . Ručka (25 mm kvadrat) ili pužni zupčanik dostupni su kao zasebna ponuda u našoj trgovini.

*Ilustrativna fotografija. Dimenzije se mogu neznatno razlikovati ovisno o proizvodnoj seriji. Prije ugradnje, Provjerite tehničku dokumentaciju proizvođača i važeće PN-EN standarde. Ventil se prodaje bez ručke – ručka, prijenosnik ili aktuator dostupni su zasebno.
