Idmar Niple koljeno 45° PP-R 32
Opis

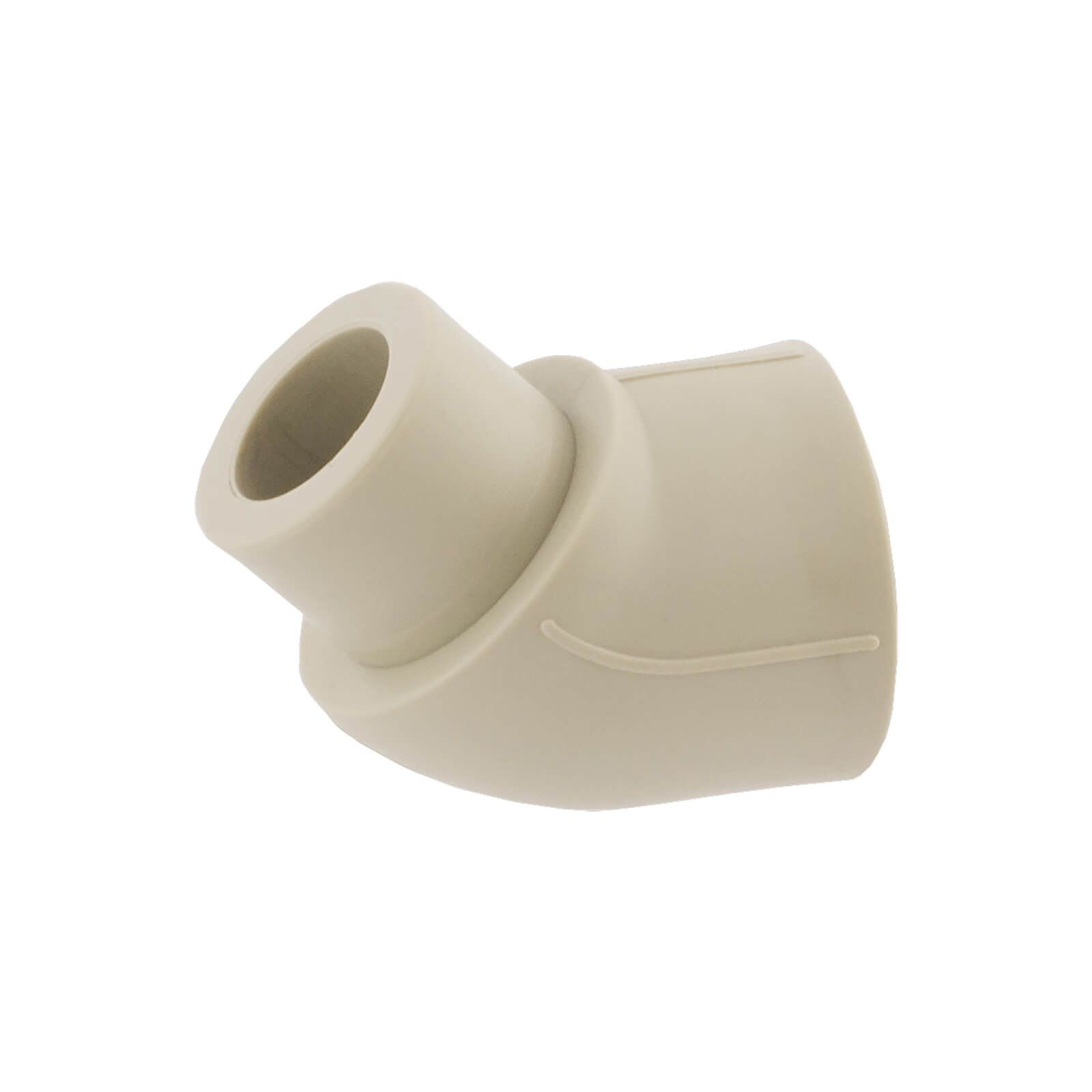

IDMAR PP-R koljeno s nastavkom 45° 32 mm – jednostruka utičnica
Profesionalni PP-R spoj za glatke promjene smjera ugradnje | Veličina 32 mm | Kut 45° | Dizajn s jednostrukom utičnicom (niplom) | Radni tlak 10 bara pri +60°C | Sukladno s PN-EN ISO 15874–3:2013 | | Dostava unutar 24 sata
Što je PP-R koljeno s nastavkom 45° 32 mm?
PP-R koljeno s nastavkom 45° 32 mm je napredni instalacijski fiting s konstrukcijom s jednim priključkom koji se koristi za glatku promjenu smjera cjevovoda za 45 stupnjeva uz minimiziranje hidrauličkog otpora i uštedu vremena instalacije do 40% . Promjer od 32 mm je standardan u instalacijama tople potrošne vode (PTV) u višestambenim zgradama, uslužnim objektima (hoteli, škole, bolnice), industrijskim instalacijama – usponskim cijevima PTV-a za 8–12 ispusnih mjesta, priključcima na katanske razdjelnike, priključcima na električne i plinske bojlere snage 12–24 kW, slavinama za kade visokog protoka (18–25 l/min), sustavima cirkulacije PTV-a, instalacijama bazena (grijanje vode, pješčani filteri). kut od 45° nudi značajne prednosti u usporedbi s koljenom od 90°: smanjenje hidrauličkog otpora za 60–70% (lokalni koeficijent otpora ζ = 0,2 za 45° u odnosu na ζ = 0,6–0,8 za 90°), glatkiji tokovi (manje turbulencije, smanjenje buke za 3–5 dB), niža mehanička naprezanja na zavarima (produljenje vijeka trajanja za 15–25%), bolje odzračivanje instalacije (mjehurići zraka lakše migriraju pod kutom od 45° nego od 90°).
S jedne strane spojnica ima utičnicu za polifuzijsko zavarivanje (unutarnji Ø 30,5 mm, dubina umetanja 18 mm, vrijeme zavarivanja 8 s na 270°C), s druge strane profiliranu bradavicu (izbočinu) vanjskog promjera ~32 mm, koja se umeće izravno u utičnicu sljedećeg elementa (koljeno, T-komad, čahura, kuglasti ventil). Zahvaljujući ovom nema potrebe za korištenjem međucijevi između dva spoja, što donosi prednosti: ušteda materijala (10–15% manje cijevi), brža ugradnja (30–40% kraća), bolja estetika (manje vidljivih zavara), manje dimenzije (ugradnje u tehničkim oknima, instalacijskim kanalima, spuštenim stropovima). Konstrukcija niplova je posebno cijenjena u vertikalnim instalacijama tople vode za kućanstvo (kompenzacija toplinskog istezanja Δl = α × L × Δt, gdje je α = 0,15 mm/(m K) za PP-R – s usponom od 10 m i Δt = +60°C istezanje je 90 mm, upotreba koljena od 45° umjesto 90° omogućuje prirodni otklon cjevovoda bez kompenzatora na dionicama < 15 m) oraz u podnim razdjelnicima centralnog grijanja (glatkiji protok, ravnomjerna raspodjela ogrjevnog medija, smanjenje gubitaka tlaka za 0,3–0,5 bara po razdjelniku).
Materijal PP-R tip 3 (polipropilenski slučajni kopolimer) karakterizira visoka toplinska i mehanička otpornost, što ga čini prikladnim za rad u širokom rasponu temperatura i tlakova – od hladne pitke vode (+20°C, 10 bara) do tople potrošne vode (+80°C, 6 bara) i instalacija centralnog grijanja (+70°C, 6 bara). Koeficijent toplinske vodljivosti λ = 0,24 W/(m K) je 1583 puta manji od bakra (λ = 380 W/(m K)), što znači izvrsna toplinska izolacijska svojstva – PP-R cijevi od 32 mm gube samo 4–6 W/m u neizoliranim instalacijama (+60°C, temperatura okoline +20°C). Za promjer od 32 mm, nominalni protok je 18–25 l/min (hladna voda, brzina v = 1,5–2,0 m/s, pad tlaka Δp ≈ 0,15–0,25 bar/m), što je dovoljno za 3–4 (npr. 2 tuša + umivaonik + WC) ili 1 kada s brzim punjenjem (18–22 l/min). Otporna na kemijsku koroziju (pH 2–12), stvaranje kamenca, UV zračenje (stabilizatori u PP-R masi), mikropukotine od naprezanja. Certifikat PZH potvrđuje sanitarnu sigurnost – nema migracije štetnih tvari u pitku vodu (sukladnost s Direktivom 98/83/EZ). Vijek trajanja sustava, uz pravilnu ugradnju, prelazi 50 godina (+60°C/10 bara) ili 25 godina (+70°C/6 bara u instalacijama centralnog grijanja).
Tehnički parametri i dimenzije
| Šifra proizvoda: | PPRZKWZ032–45.1007WZ |
| Marka: | IDMAR |
| Tip: | Koljeno s jednim nastavkom od 45° |
| Nazivna veličina: | 32 mm (DN32) |
| Dimenzija D (vanjski promjer priključka): | 32,3 mm |
| Dimenzija d (unutarnji promjer utičnice): | 30,5 mm |
| Dimenzija Z (dubina zavara): | 18 mm |
| Kut: | 45° ±2° |
| Materijal: | PP-R tip 3 (slučajni kopolimer) |
| Vrsta spoja: | Zavareno taljenjem u utičnicu |
| Temperatura zavarivanja: | 270°C ±5°C |
| Vrijeme zagrijavanja (32 mm): | 8 sekundi |
| Vrijeme spajanja: | ≤ 6 sekundi |
| Vrijeme hlađenja: | ≥ 4 minute |
| Radni tlak PN @ +20°C: | 10 bara (1 MPa) |
| Radni tlak @ +60°C: | 10 bara (1 MPa) |
| Radni tlak @ +80°C: | 6 bara (0,6 MPa) |
| Radna temperatura (kontinuirana): | +1°C – +80°C |
| Vrhunska temperatura: | +95°C (≤ 100 h/god.) |
| Koeficijent toplinske vodljivosti λ: | 0,24 W/(m K) |
| Nazivni protok (v=1,5 m/s): | 18–25 l/min |
| Lokalni faktor otpora ζ: | 0,2 (u odnosu na 0,6–0,8 za 90°) |
| Težina: | cca. 45 g |
| Položaj montaže: | Bilo koji |
| Standard: | PN-EN ISO 15874–3:2013 |
| Certifikat: | PZH (pitka voda) |
| Boja: | Siva |
| Vijek trajanja: | ≥ 50 godina (+60°C/10 bara) |
Tehnički crtež PP-R koljena s nastavkom 45° 32 mm
Primjena PP-R koljena s nastavkom 45° 32 mm
Usponski vodovi za toplu vodu u višestambenim zgradama: Kompenzacija toplinskog širenja na usponskim vodovima od 8–15 m (Δl = 72–135 mm pri Δt = +60°C) – upotreba 2–3 koljena od 45° umjesto kompenzatora petlji (ušteda prostora, manje potencijalnih mjesta curenja)
Katni razdjelnici za centralno grijanje i PTV: Glatke promjene smjera dovodnih i povratnih cjevovoda – smanjenje hidrauličkog otpora za 0,3–0,5 bara po razdjelniku, ravnomjerna raspodjela protoka na sve potrošače (±3% tolerancije protoka)
Priključci bojlera i grijača PTV-a: Električni i plinski bojleri snage 12–24 kW, pločasti izmjenjivači, spremnik tople vode 200–500 l – promjer 32 mm osigurava protok od 18–25 l/min, dovoljno za 3–4 istovremena mjesta punjenja
Sustavi cirkulacije PTV-a: Cirkulacijske petlje u stambenim zgradama i hotelima – kut od 45° minimizira hidraulički otpor (cirkulacijske pumpe snage od 25–35 W umjesto 40–60 W s koljenima od 90°), tiši rad (smanjenje buke za 3–5 dB)
Sustavi centralnog grijanja: Priključci radijatora snage 2500–3500 W (temperatura polaza +70°C, povrata +55°C, protok ≈ 2,5–3,5 l/min), instalacije podnog grijanja u industrijskim objektima (hale, skladišta), priključci razdjelnika podnog grijanja
Instalacije bazena i spa centara: Grijanje vode u bazenima (izmjenjivači topline 15–30 kW), sustavi za filtraciju (pijesak, dijatomejski filteri – protok 20–30 m³/h), jacuzzi, saune (parne opskrba)
Industrijske instalacije: Tehnološke linije prehrambene industrije (CIP – čišćenje na licu mjesta, temperatura +85°C, tlak 8–10 bara), sustavi za hlađenje proizvodnog procesa (free-cooling, facoiling), priključci pumpi, troputni ventili, senzori protoka
Instalacije komprimiranog zraka: Pneumatski vodovi industrijskih postrojenja, autoradionica (tlak 8–10 bara, protok 150–250 Nl/min), priključci pneumatskih alata, filtera zraka, sušilica
Kompenzacija toplinskog širenja: Nadzemni i zidni cjevovodi – upotreba koljena od 45° svakih 8–12 m eliminira potrebu za ugradnjom kompenzatora (ušteda od 150–250 PLN/kompenzator), prirodni otklon cjevovoda apsorbira širenje
Upute za montažu – polifuzijsko zavarivanje
1. Priprema alata: Aparat za polifuzijsko zavarivanje s čahurama Ø 32 mm (utor + matrica), rezači PP-R cijevi ili kružna pila, vodootporni marker, izopropilni alkohol (99%), mjerna traka ili čeljust, kutnik (provjera kuta od 45°), libela (vertikalne instalacije), radne rukavice.
2. Zagrijavanje aparata za zavarivanje: Postavite temperaturu na 270°C ± 5°C . Vrijeme zagrijavanja aparata za zavarivanje: cca. 10–15 minuta. Provjerite LED indikator spremnosti (zeleno = spremno). Temperatura okoline treba biti ≥ +5°C (pri < +5°C wydłuż czas nagrzewania o 2 s).
3. Rezanje PP-R cijevi Ø 32 mm: Režite okomito na os – kosina > 3° uzrokuje curenje (smanjenje kontaktne površine za 15–25%). Uklonite neravnine strugačem ili skošenjem (skošenje 1–1,5 mm). Provjerite kružnost presjeka (tolerancija ±0,5 mm).
4. Označavanje dubine umetanja: Za promjer od 32 mm, dubina zavara je 18 mm . Označite liniju markerom na cijevi – provjerite ispravnu dubinu nakon zavarivanja. Za vertikalne instalacije, također označite orijentaciju kuta od 45° (smjer nipla gore/dolje).
5. Čišćenje i odmašćivanje: Obrišite kraj cijevi i spojnicu koljena nipla izopropilnim alkoholom (99%) ili posebnim sredstvom za čišćenje PP-R. Nečistoće (prašina, ulje, vlaga) oslabiti zataljenje za 30–50% . Posebno važno kod promjera od 32 mm (veća površina zataljenja = veći zahtjevi za čistoćom).
6. Ispitivanje suhog spajanja: Umetnite cijev u spojnicu bez zavarivanja, provjerite dubinu od 18 mm i orijentaciju kuta od 45° (smjer nipla). Za vertikalne instalacije provjerite vertikalnost cijevi libelom. Označite položaj ugradnje markerom – nakon zavarivanja kut se ne može ispraviti.
7. Zagrijavanje elemenata: Umetnite cijev u unutarnju čahuru aparata za zavarivanje (dorn) do dubine od 18 mm, istovremeno gurnite spojnicu koljena nipla na vanjsku čahuru (matricu) do kraja. Vrijeme zagrijavanja za promjer od 32 mm: 8 sekundi . Ne prekoračujte vrijeme – pregrijavanje (> 10 s) sužava unutarnji lumen za 10–20%, nedovoljno zagrijavanje ( < 6 s) daje nieszczelny zgrzew. Utrzymuj elementy prostopadle do tulei zgrzewarki (tolerancja ±3°).
8. Sastavljanje (spajanje): Nakon 8 s, istovremeno uklonite oba elementa. Odmah (≤ 6 s) umetnite cijev u koljeno do dubina od 18 mm – ravno, aksijalno pomicanje, bez rotacije . Držite 15–20 sekundi, održavajući kut od 45° i smjer bradavice kao što je označeno. Oko konektora će se pojaviti ravnomjerni prirubnica (širine 1–2 mm) – dokaz pravilnog spajanja. Napomena: kod promjera od 32 mm prirubnica je veća nego kod 16–20 mm – norma je širina od 1–2 mm.
9. Hlađenje i stabilizacija: Ostavite konektor nepomičan najmanje 4 minute (+20°C), 6 minuta ( < +10°C). Ne izlažite mehaničkim opterećenjima (savijanje, uvijanje, vješanje utega) tijekom hlađenja – rizik od mikropukotina. Za vertikalne instalacije (topla voda, usponski vodovi centralnog grijanja) provjerite vertikalnost libelom nakon 2 minute hlađenja (tolerancija ±2 mm/m).
10. Kontrola kvalitete zavara: Provjerite ravnost prirubnice (360°), aksijalnost cijevi (tolerancija < 2 mm/m), kąt 45° ±2°, kierunek nypla. Po 1 h wykonaj test ciśnieniowy 10 bar × 1 h (wykrycie nieszczelności). Dla instalacji c.w.u./c.o. próba ciśnieniowa zalecana 12 bar × 24 h przed zamurowaniem/izolacją.
NAPOMENA – najčešće pogreške pri ugradnji PP-R koljeno s nastavkom 45° 32 mm:
Neispravna dubina umetanja ( < 18 mm) – loše taljenje, propuštanje nakon 3–6 mjeseci (ciklusi tlaka), posebno kritično kod promjera 32 mm (veći dinamički tlakovi pri protoku od 18–25 l/min)
Rotacija elemenata nakon zavarivanja – uništavanje molekularnog taljenja PP-R, gubitak čvrstoće za 60–80%, propuštanje – kod promjera 32 mm okretni moment je veći (dulja poluga), lakše se slučajno okretanje
Pregrijavanje cijevi/koljena (> 10 s) – sužavanje unutarnjeg lumena za 10–20%, smanjenje protoka s 25 l/min na 18–20 l/min, povećan hidraulički otpor (buka, vibracije)
Nedovoljno zagrijavanje ( < 6 s) – površinsko taljenje (5–10% dubine), propuštanje pri prvom tlačnom ispitivanju, posebno opasno pri tlakovima > 6 bara
Kontaminacija zavarenih površina – nema prianjanja, propuštanje na spoju cijevi/koljena – s promjerom od 32 mm, veća površina = veći rizik od kontaminacije
Nepravilna orijentacija kuta od 45° nakon zavarivanja – nastavak okrenut u krivom smjeru, potrebno je koristiti dodatna koljena, komplikacije pri ugradnji (uspon PTV-a – kut mora biti okrenut prema gore za odzračivanje)
Prekratko vrijeme hlađenja ( < 4 min przy +20°C) – mikropukotine u zavaru pod mehaničkim opterećenjem (vertikalne instalacije – težina cijevi i vode), propuštanje nakon 6–12 mjeseci
Često postavljana pitanja (FAQ)
Koje su prednosti korištenja koljena od 45° umjesto koljena od 90° u PP-R instalacijama od 32 mm?
Prednosti koljena od 45° u odnosu na koljeno od 90°: (1) Hidraulički otpor smanjen za 60–70% – lokalni koeficijent otpora ζ = 0,2 za 45° u odnosu na ζ = 0,6–0,8 za 90°, što se prevodi u gubitke tlaka Δp = 0,015 bara za 45° u odnosu na 0,045–0,06 bara za 90° pri protoku od 20 l/min (promjer 32 mm). (2) Smanjenje buke za 3–5 dB – glatkiji protok, manje turbulencije, tiši rad instalacije (važno u stambenim zgradama, hotelima). (3) Lakša kompenzacija toplinskih širenja – primjena 2–3 45° Koljena na usponu od 10 m eliminiraju potrebu za ugradnjom kompenzatora petlje (ušteda 150–250 PLN/kompenzator). (4) Bolje odzračivanje sustava – mjehurići zraka lakše migriraju pod kutom od 45° nego 90° (manje odzračnih ventila). (5) Manja mehanička naprezanja na zavarima – produljeni vijek trajanja za 15–25%. Primjena: Usponi PTV-a, katni razdjelnici, sustavi cirkulacije PTV-a, kompenzacija toplinskog širenja.
Koji protok Koji protok omogućuje promjer od 32 mm i koliko se ispusnih mjesta može spojiti?
PP-R cijev Ø 32 mm (unutarnji Ø ~24 mm) omogućuje nominalni protok od 18–25 l/min (hladna voda, brzina v = 1,5–2,0 m/s, pad tlaka Δp ≈ 0,15–0,25 bar/m). Broj ispusnih mjesta: (1) 3–4 istovremena ispusna mjesta – npr. 2 tuša (8–10 l/min svaki) + umivaonik (6–8 l/min) + WC (3–5 l/min) = 25–33 l/min – promjer 32 mm dovoljan s faktorom istovremenosti od 0,7–0,8 (stvarni protok 18–26 l/min). (2) 1 kada s brzim punjenjem – miješalice za kadu s visokim protokom 18–22 l/min. (3) Kotlovi/grijači 12–24 kW – protok 15–25 l/min pri Δt = +30–40°C. Napomena: za > 4 ispusna mjesta, preporučeni promjer je 40 mm (protok 35–45 l/min) ili višeslojni razdjelnik s cijevima od 32 mm za pojedinačne grupe ispusnih mjesta.
Može li se PP-R koljeno s nastavkom 45° 32 mm koristiti za kompenzaciju toplinskog širenja?
DA , PP-R koljeno s nastavkom 45° 32 mm je izvrsno rješenje za kompenzaciju toplinskog širenja u vertikalnim instalacijama tople vode i centralnog grijanja Princip rada: PP-R ima koeficijent linearnog širenja α = 0,15 mm/(m K), što znači da se usponska cijev od 10 m pri Δt = +60°C (radna temperatura +80°C, ugradnja +20°C) izdužuje za Δl = α × L × Δt = 0,15 × 10 × 60 = 90 mm. Korištenje 2–3 koljena od 45° na duljini od 10 m omogućuje prirodni otklon cjevovoda koji apsorbira izduženje od 80–120 mm bez kompenzatora petlji. Prednosti: ušteda od 150–250 PLN/kompenzator, manje potencijalnih mjesta curenja, jednostavnija ugradnja, manje dimenzije (bez ekspanzijskih petlji širine 300–500 mm). Preporuka: za uspone > 15 m ili Δt > +70°C, koristite kompenzatore ili koljena od 45° svakih 8–12 m.
Mogu li zavariti IDMAR koljeno s niplovima od 45° i 32 mm s cijevima drugih proizvođača?
DA , PP-R cijevi i spojnice tipa 3 u skladu s PN-EN ISO 15874–3:2013 standard su dimenzijski kompatibilni. IDMAR 45° 32 mm nipl koljeno zavaruje se na PP-R cijevi od 32 mm sljedećih proizvođača: Wavin Ekoplastik, Vesbo, FV-Plast, Tebo, Pilsa, Banninger, Aquatherm, KAN-therm, Pipelife (tolerancija vanjskog promjera ± 0,3 mm, debljina stijenke PN20 = 5,4 mm). Napomena: provjerite tip PP-R (tip 3 = slučajni kopolimer) – tip 1 (homopolimer) i tip 2 (blok kopolimer) imaju različita toplinska svojstva (niža temperaturna otpornost). Ne kombinirajte PP-R s PEX, PE-RT, PE-HD cijevima (različite dimenzije, fuzija nije moguća). Preporuka: koristite spojnice i cijevi istog proizvođača za maksimalnu kompatibilnost (identični koeficijenti širenja, optimalni parametri zavarivanja).
Koliko dugo mora čekati instalacija PP-R od 32 mm nakon zavarivanja prije punjenja vodom?
Nakon zavarivanja, PP-R koljeno od 32 mm mora se hladiti najmanje 4 minute (temperatura +20°C), 6 minuta ( < +10°C). Próba ciśnieniowa 10 bar możliwa po 1 sat od posljednjeg zavara. Preporučuje se puno tlačno opterećenje nakon 24–48 h (zavari tada postižu 100% mehaničke čvrstoće). Vrijeme punjenja ovisno o temperaturi: (1) Hladna voda (≤ +20°C) ≥ 1 h nakon posljednjeg zavara. (2) Vruća voda (+40‑60°C) ≥ 24 h. (3) Vruća voda (+80°C) ili centralno grijanje (+70°C) ≥ 48 h. Napomena za promjer 32 mm: veća težina PP-R-a (45 g/koljeno u odnosu na 15 g za 20 mm) = dulje vrijeme hlađenja – ne smanjivati vrijeme ispod minimalnih vrijednosti. Za instalacije PTV-a/centralnog grijanja preporučuje se tlačna proba od 12 bara × 24 h prije zidanja/izolacije.
