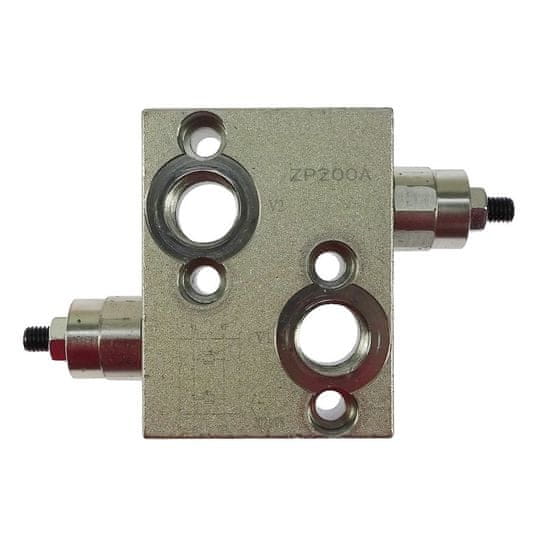

Zawór krzyżowy silników hydraulicznych 1/2 max. 25Mpa ARCHIMEDES

Dane techniczne:

✔️ Gwinty wewnętrzne w korpusie- 1/2"
✔️ Maksymalny przepływ – 60L/min
✔️ Ilość otworów w korpusie – 4
✔️ Dopuszczalne maksymalne ciśnienie – 250 bar / 25 MPa
✔️ Zakres regulacji zaworów przelewowych: 50–220 bar
✔️ Dopuszczalna temperatura otoczenia:  -40 C do +60 C
✔️ Dopuszczalna temperatura oleju: –15 C do +80 C
✔️ Typ oleju – olej hydrauliczny na bazie oleju mineralnego

Wymiary:

✔️ Długość całkowita – 92 mm
✔️ Szerokość korpusu – 70 mm
✔️ Szerokość całkowita – 145 mm
✔️ Grubość – 29,5 mm

Podłączenie:

➡ Należy przyłączyć jedną stronę V1 i V2 do silnika hydraulicznego za pomocą czterech śrub imbusowych M8×40. Analogiczne wyjścia z drugiej strony V1 i V2 do zasilania i powrotu np. do sekcji w rozdzielaczu hydraulicznym lub tylnych gniazd w ciągniku.

✅ Opis

Podwójny zawór przelewowy krzyżowy (Dual Cross Relief Valve)

Podwójny zawór przelewowy krzyżowy to kompaktowy element zabezpieczający układ hydrauliczny przed nadmiernym wzrostem ciśnienia w dwóch kierunkach pracy. W jego konstrukcji zastosowano dwa niezależne zawory przelewowe połączone w konfiguracji „cross-line”, dzięki czemu zawór reaguje na przeciążenia powstające zarówno w porcie A, jak i w porcie B.

Zawór automatycznie odprowadza nadmiar oleju hydraulicznego, gdy ciśnienie na którymkolwiek porcie przekroczy ustawioną wartość. Chroni to silniki hydrauliczne oraz siłowniki dwustronnego działania przed uszkodzeniem wynikającym z bezwładności obciążenia, nagłych zmian kierunku ruchu oraz obciążeń udarowych.

Konstrukcja zaworu zapewnia:

• stabilną i precyzyjną regulację ciśnienia zadziałania,

• szybką reakcję na skoki ciśnienia,

• cichą pracę i wysoką trwałość,

• możliwość regulacji obu stron niezależnie,

• łatwy montaż bezpośrednio na przewodach lub przy odbiorniku (np. silniku hydraulicznym).

Zawór znajduje szerokie zastosowanie w hydraulice mobilnej i przemysłowej — m.in. w układach silników hydraulicznych, chwytaków, wciągarek, siłowników dwustronnego działania oraz układach sterowania maszyn rolniczych i budowlanych.

---

Schemat działania (ASCII)

Poniższy schemat ilustruje sposób pracy zaworu w układzie hydraulicznym:

Opis schematu:

• Port A oraz Port B – podłączenie do odbiornika (silnik, siłownik).

• Dwa zawory przelewowe – każdy zabezpiecza jeden kierunek przepływu.

• Gdy ciśnienie w A lub B przekroczy ustawiony próg, odpowiedni zawór otwiera się i odprowadza nadmiar oleju do powrotu T, chroniąc układ przed przeciążeniem.



Numer katalogowy:

➡ ZP200A

Cechy produktu:

✅ Najwyższa jakość
✅ Producent ARCHIMEDES
