Klinovi za nabijanje s klinova. SMK-08120
Opis

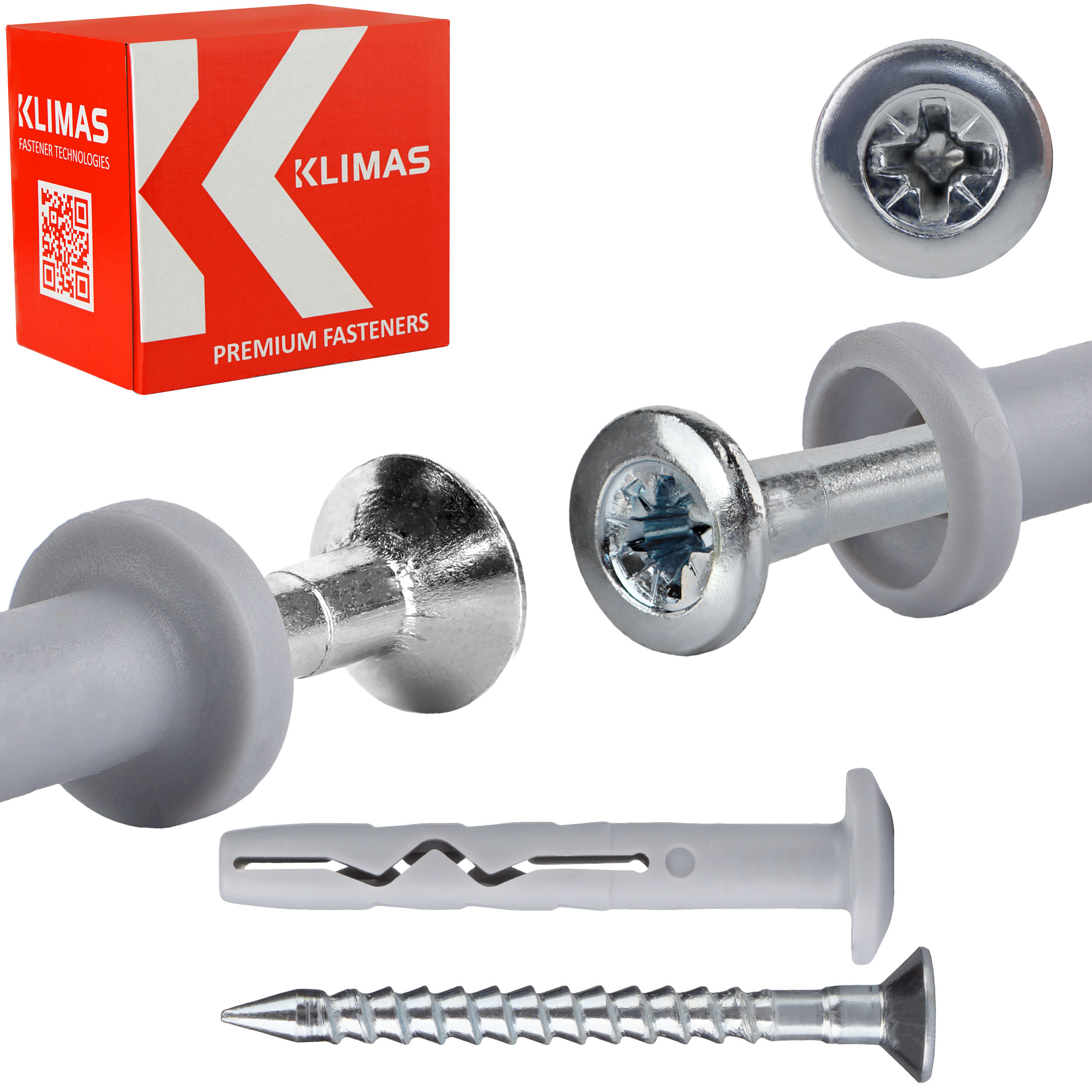

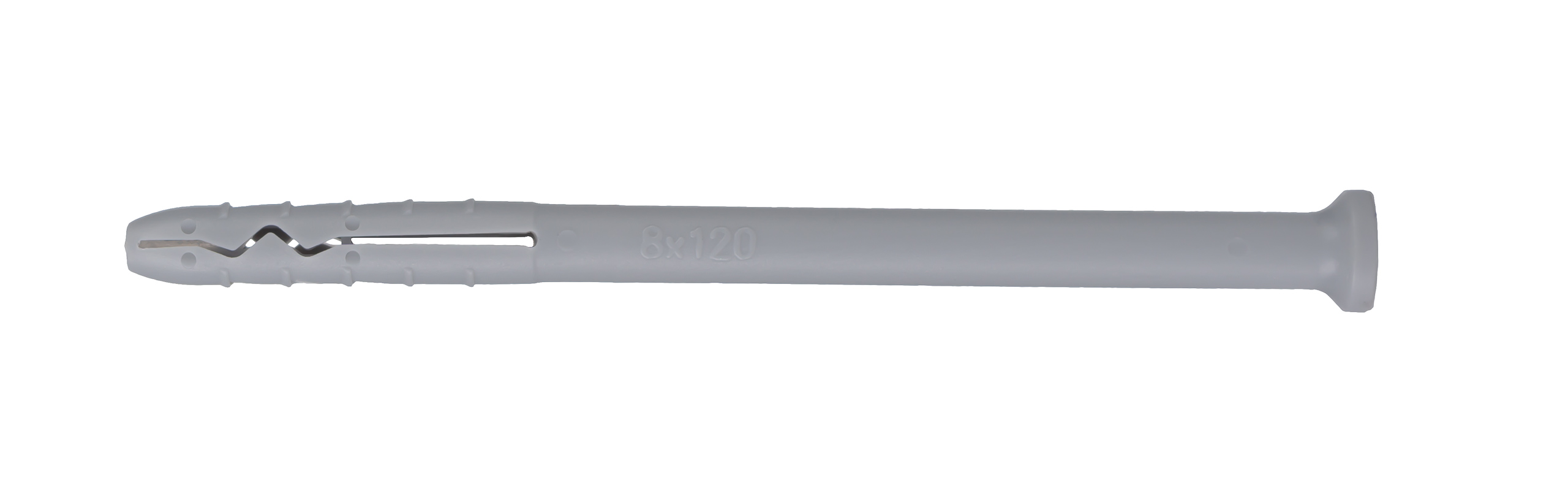

Brzomontažni tiplovi s ovratnikom
8×120 mm 100 kom.
Sastoje se od polietilenske čahure i vijka s upuštenom glavom od pocinčanog čelika. U modelu SMK, čahura ima ovratnik koji osigurava optimalni pritisak pričvršćenih elemenata.
Dizajniran je za nekonstrukcijska višetočkovna pričvršćivanja statički opterećenih građevinskih elemenata.
Tiplovi s ovratnikom preporučuju se za montažu čeličnih elemenata i gdje god je potrebna veća površina pritiska.
Najvažniji parametri
- Model: SMK-08120
- Veličina utikača: 8,0×120 mm
- Veličina vijka:4,9×125 mm
- Maksimalna upotrebljiva duljina:80 mm
- Pakiranje: 100
- kom
- Utičnica: PZ-2
- Materijal utikača: polipropilen
- Materijal vijka: pocinčani čelik
Originalni proizvod renomirane tvrtke klimas Wkręt-Met ®

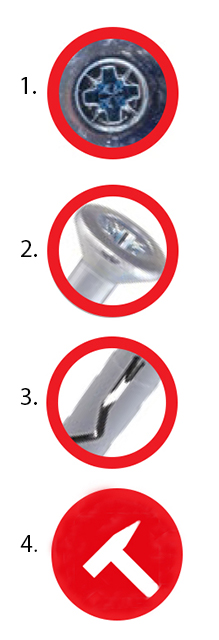

Značajke i prednosti
1. Povećani promjer glave s PZ utičnicom
Pruža znatno bolji pritisak na montirane elemente.
2. Konusna glava vijka
Masivnija je i ima značajno zadebljanje ispod baze, što utječe na poravnanje s površinom pričvršćenog elementa.
3. Optimalno dizajnirana zona širenja
Jamči savršeno širenje u kontaktu s površinom.
4. Brza i jednostavna ugradnja provlačenjem
Skraćuje vrijeme ugradnje.

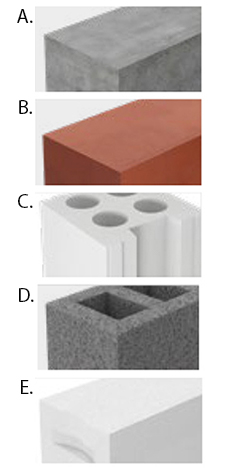

Podloge i primjeri primjene
A. Beton
B. Puna keramička opeka
C. Šuplja silikatna opeka
D. Elementi na lakom agregatu
E. Puna silikatna opeka

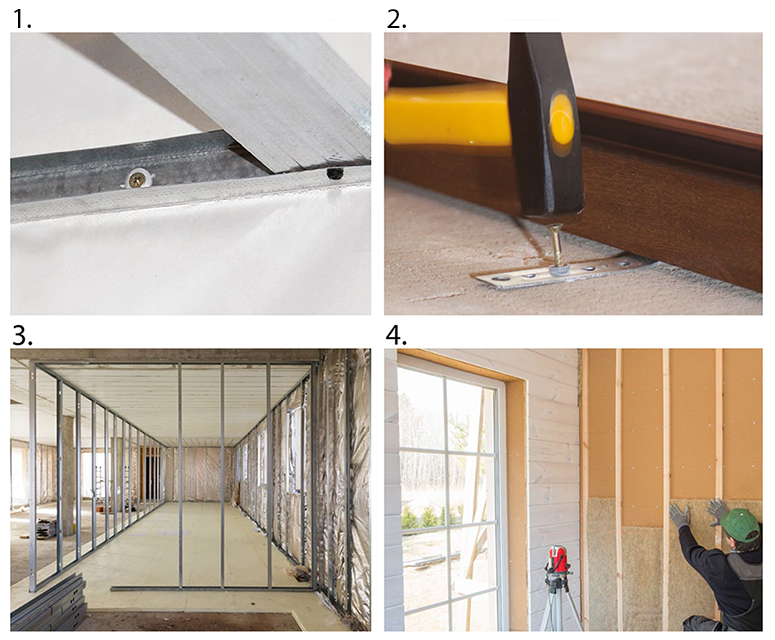

- Ugradnja profila u sustave spuštenih stropova
- Ugradnja profila pomoću spojnica
- Ugradnja zidnih profila od gipsanih ploča
- Ugradnja drvenih pregradnih zidnih konstrukcija
Ovo su samo primjeri primjene.

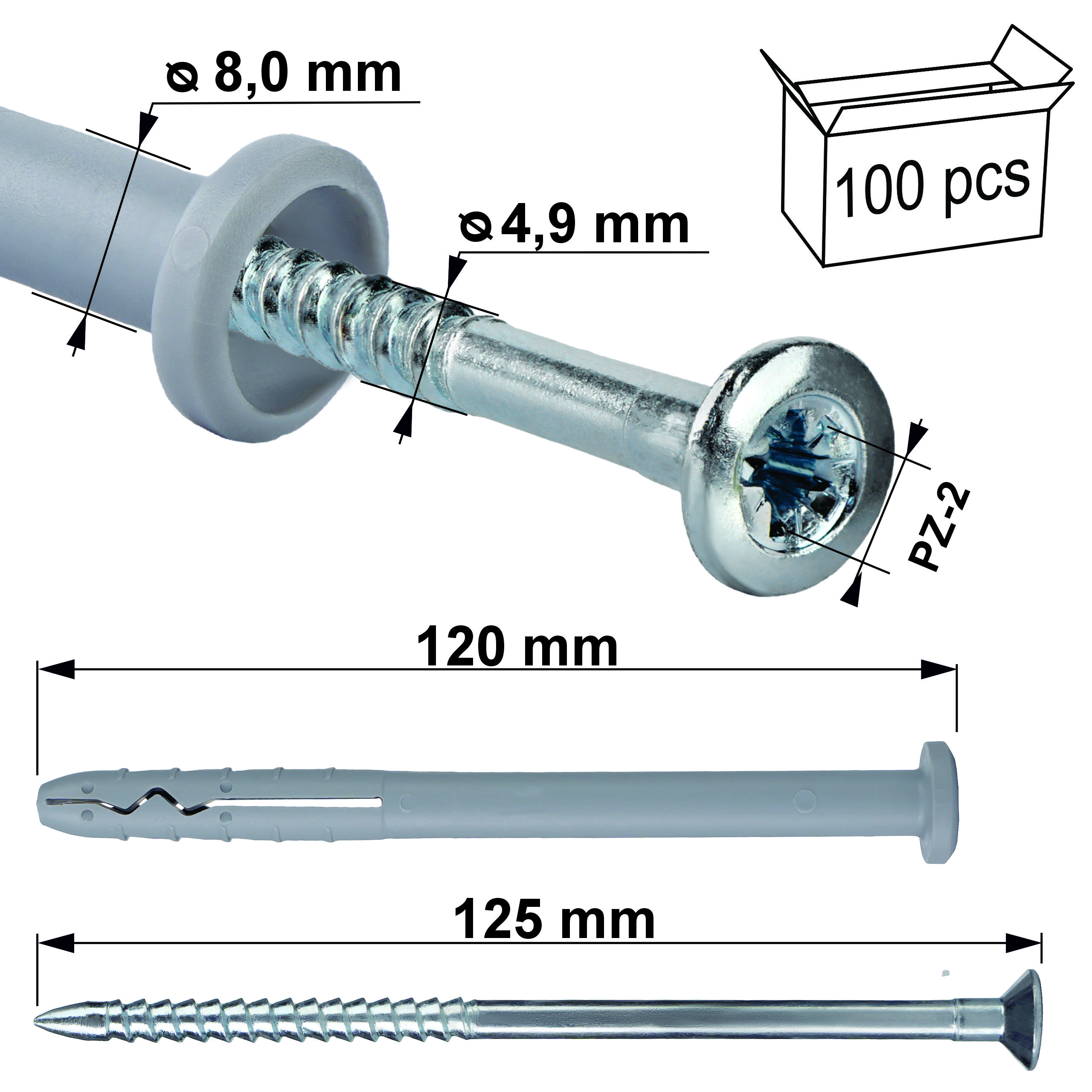

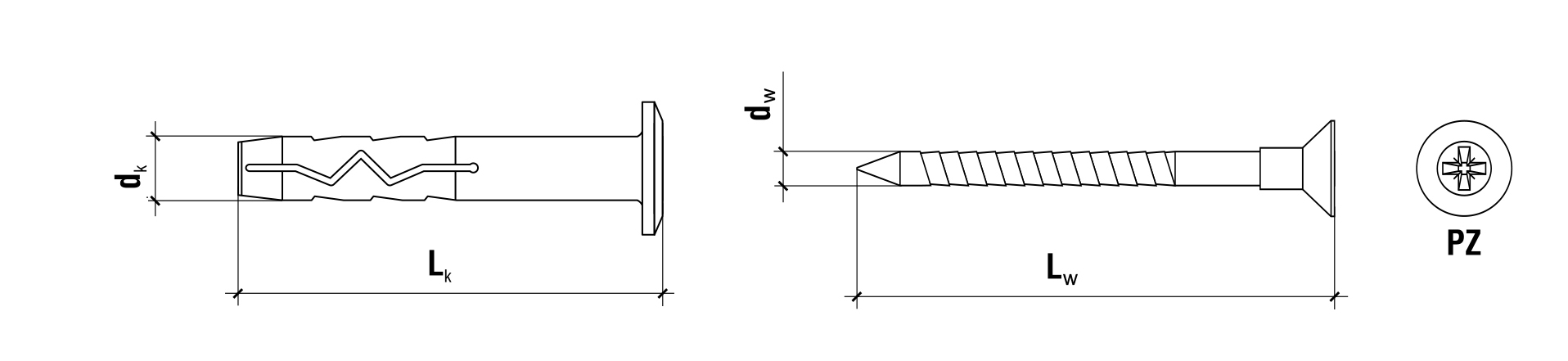

Specifikacija proizvoda
- [ dk ] promjer igle: Ø 8,0 mm
- [ Lk ] duljina igle: 120 mm
- [ dw ] promjer vijka: Ø 4,9 mm
- [ Lw ] vijak duljina: 125mm
- [ tfix ] maks. upotrebljiva duljina: 80 mm
- utičnica: PZ-2
- broj kom. u pakiranju: 100
- materijal čepova: polipropilen
- materijal vijaka: pocinčani čelik
- vrsta ugradnje: prolazna ugradnja
- podloga: beton, puna keramička opeka, šuplja silikatna opeka, elementi na lakom agregatu, puna silikatna opeka
Certifikati:
- Europski certifikat ETA-19/0156 – jamstvo najviše kvalitete,
- Nacionalna tehnička ocjena – ITB-KOT-2018/0528 izdanje 2
Tiplovi koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

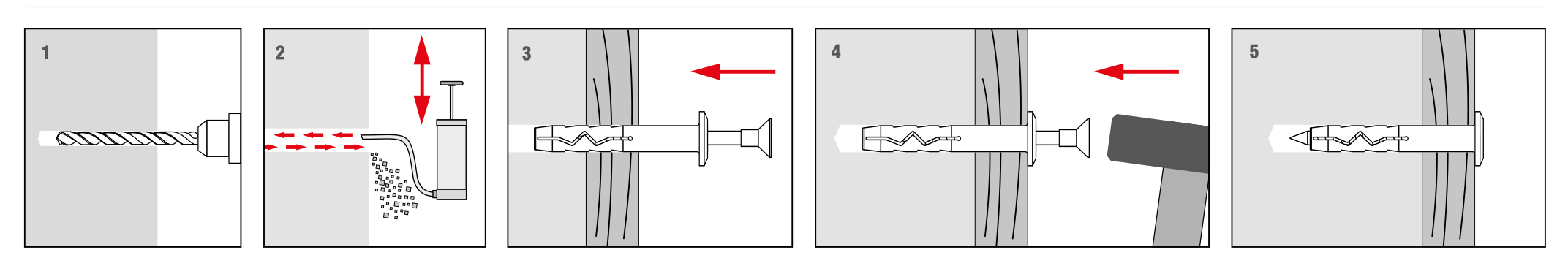

Način instalacije
- Prije ugradnje treba identificirati podlogu u koju će se ugrađivati pričvršćivač i usporediti opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili u Europskoj tehničkoj procjeni.
- Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona širenja nalazi u građevinskom materijalu zida.
- Metoda bušenja se nadzire (rupe u perforiranim zidovima i podlogama od gaziranog betona treba bušiti rotacijskom bušilicom bez udara).
- Promjer izbušenih rupa treba odgovarati promjeru korištenih pričvršćivača.
- Rupe u punim materijalima treba biti otprilike 10 mm dublje od dubine sidrišta pričvršćivača.
- Rupe u čvrstim materijalima treba očistiti od ostataka bušilice korištenjem recipročnog kretanja bušilice smanjenom brzinom.
- Zatim se u rupu umetne plastična čahura i vijak se uvrće dok ne prodre u čahuru.
Climas vijci – najčešći izbor profesionalaca

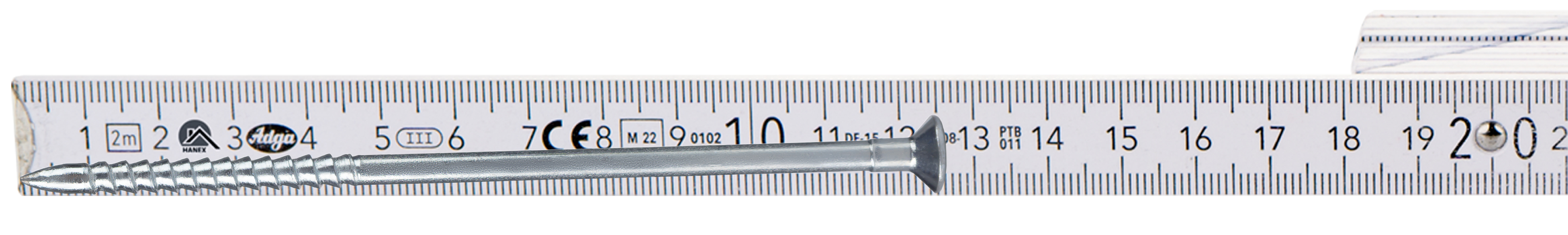

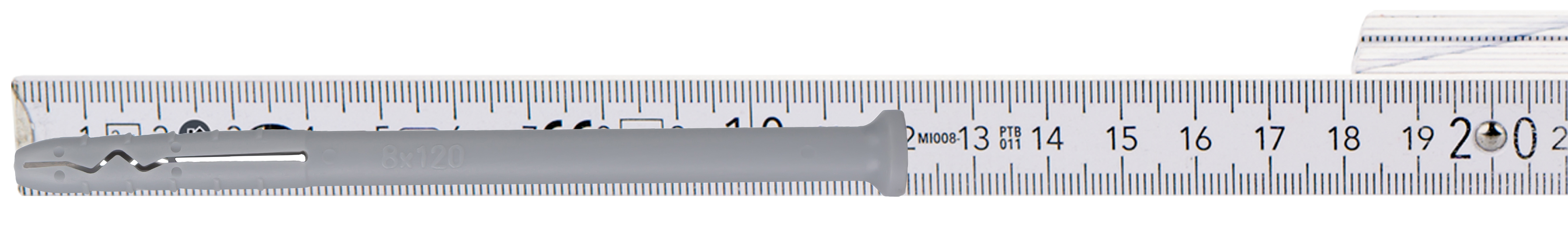

*mjerna traka nije dio aukcije (koristi se samo za bolju prezentaciju vijaka)
