Kolci ramowy rozporowy KPS-FAST-08080K

Tipovi za okvire

8×80 mm, 50 kom.

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Preporučuje se za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska i nije potrebna ugradbena montaža glave vijka, za razliku od vijaka s upuštenom glavom.

Najvažniji parametri

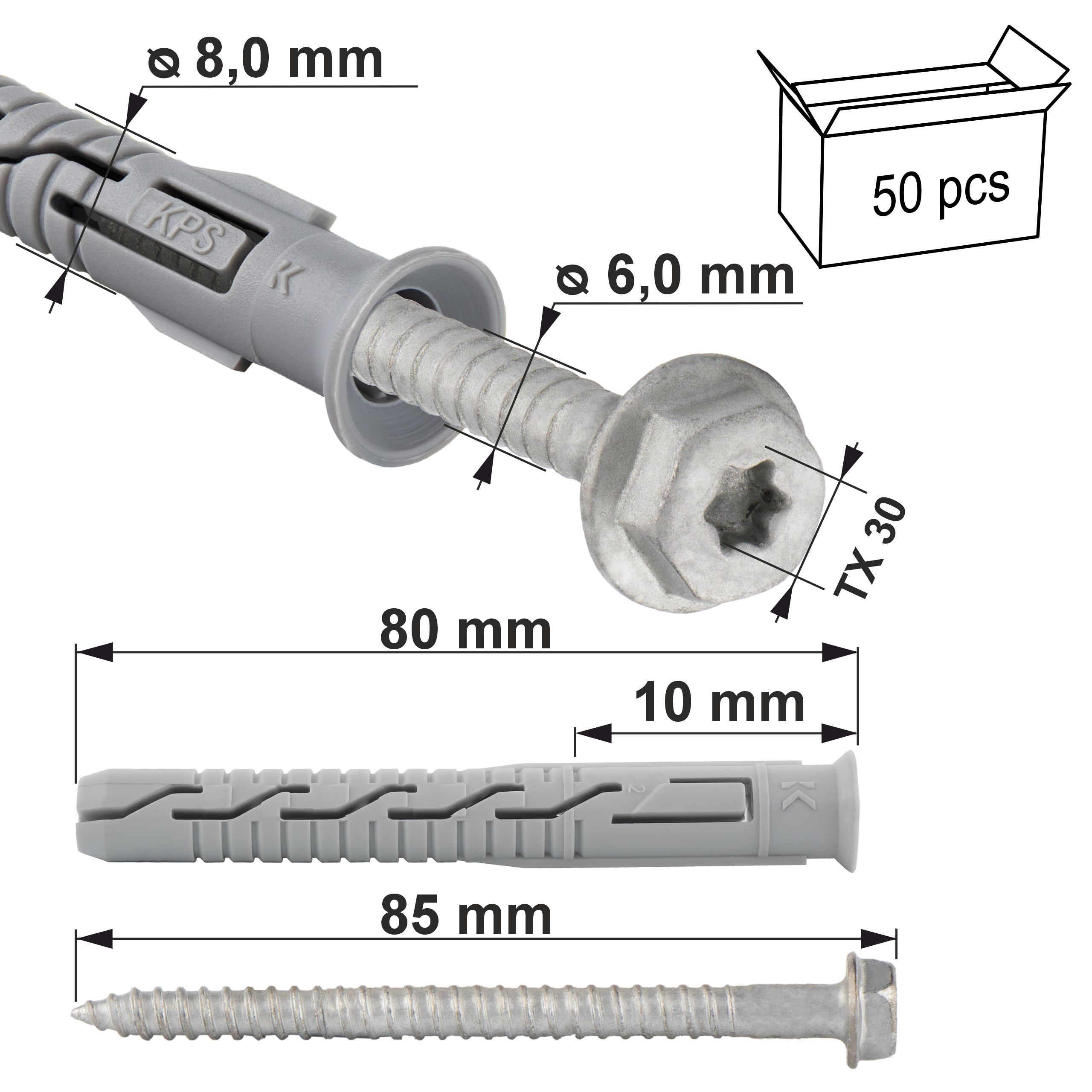

• Model: KPS-fast-08080K
• Veličina utikača: 8,0 × 80 mm
• Maksimalna upotrebljiva duljina: 10 mm
• Pakiranje: 50 kom.
• Utičnica: TX-30

Proširivi konektor sastoji se od:

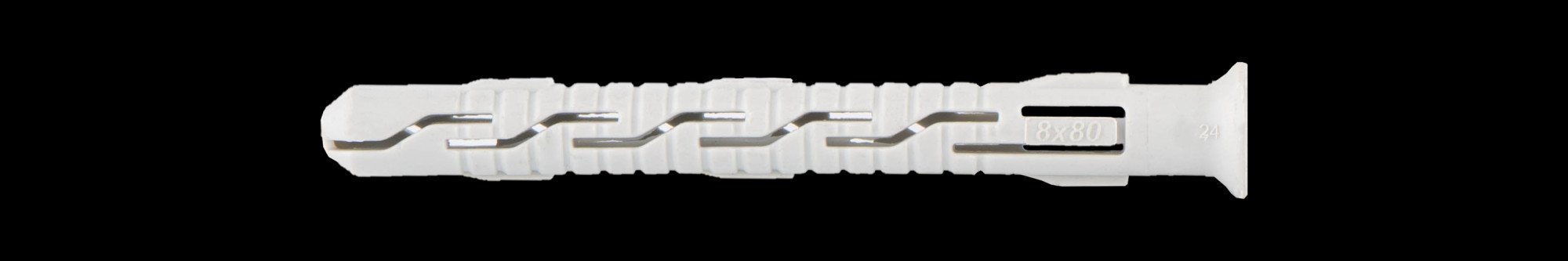

• čahure – plastičnog elementa
• konektora – čeličnog vijka s upuštenom glavom i Torx-30 utičnicom

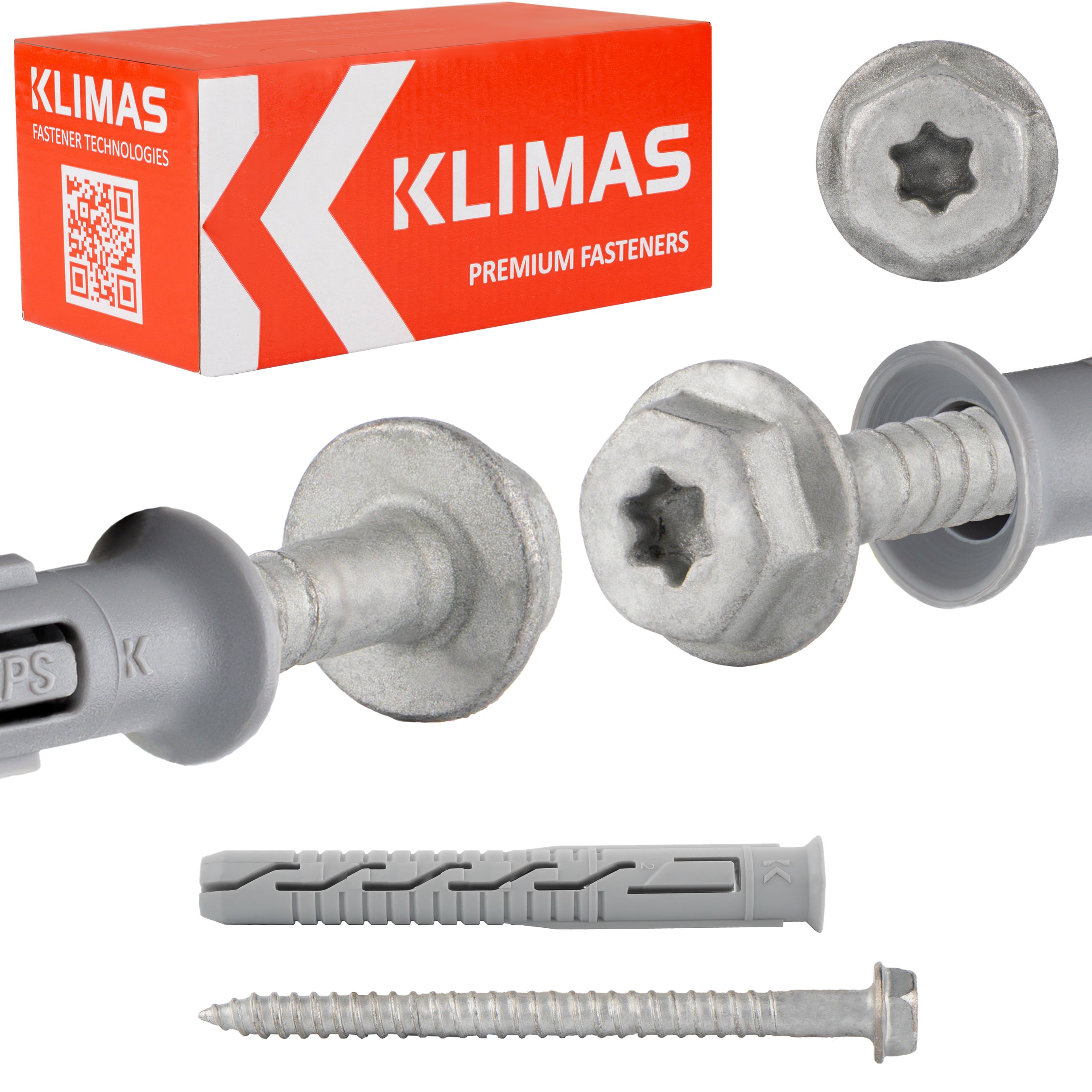

Originalni proizvod renomirane tvrtke klimasWkręt-Met ®

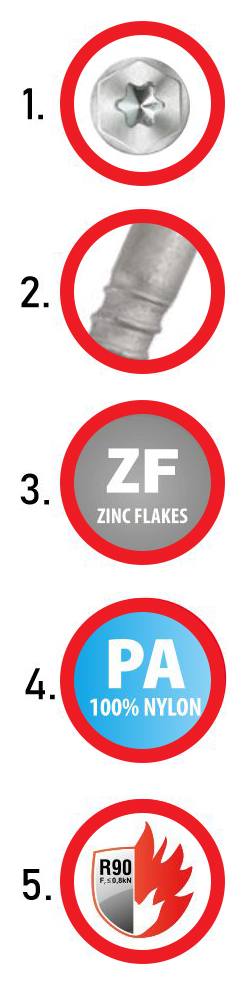

Značajke i prednosti

1. Glava s pločom i nastavkom TX-30/SW-10

TX nastavak jamči optimalan prijenos momenta, dok korištenje šesterokutne glave SW omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove pahuljice

Cinkove pahuljice su dvostruko otpornije na koroziju od pocinčanog cinka. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektno opterećenje po spojnici NR<0,8 kN (bez trajnog centričnog opterećenja).

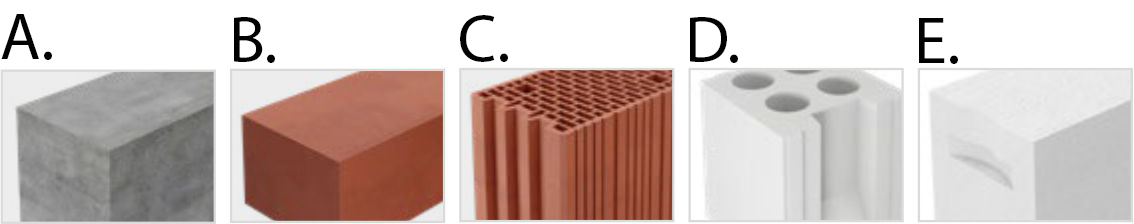

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

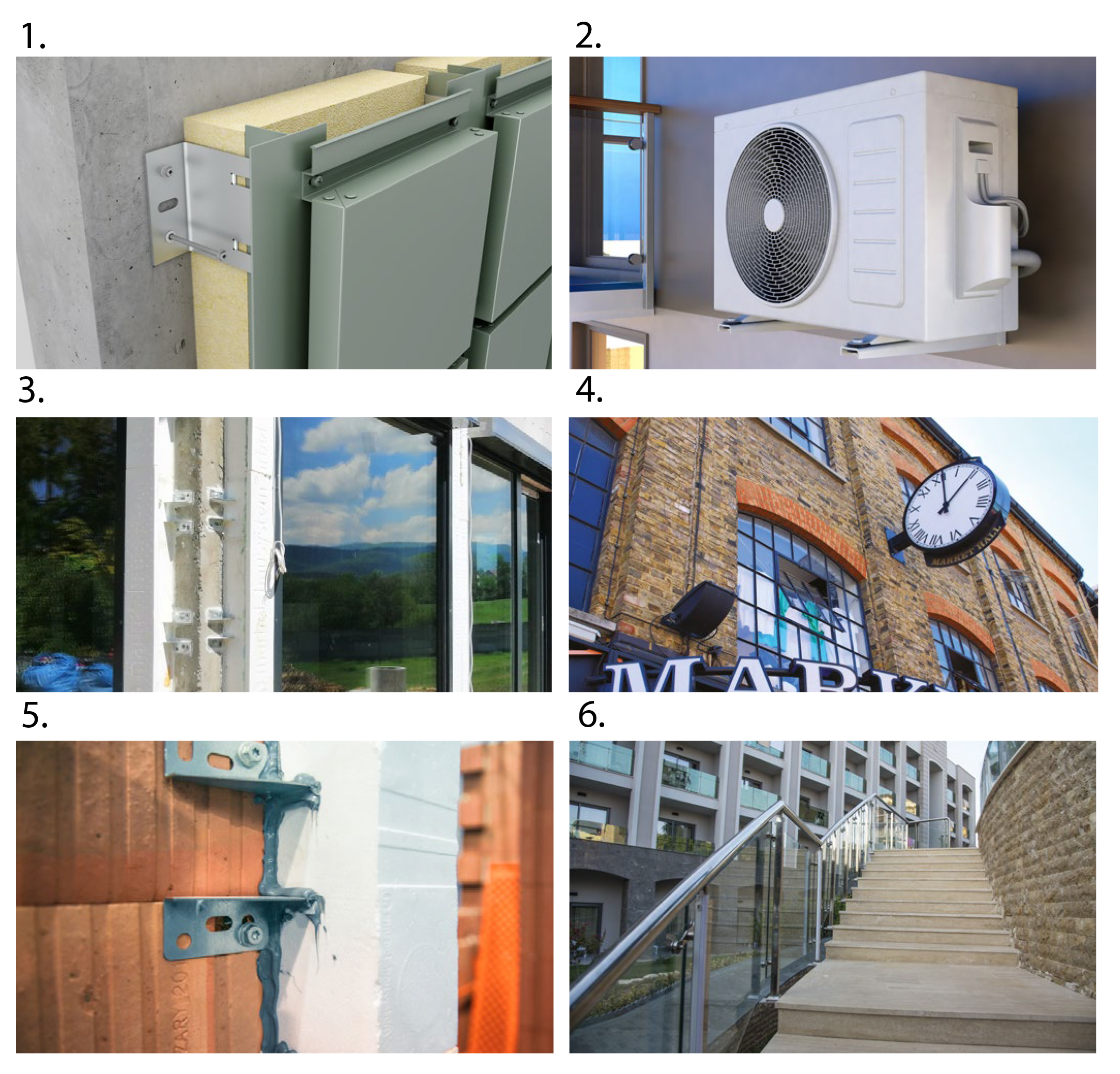

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople montaže

4. Ugradnja građevinskih instalacijskih elemenata

5. Ugradnja u tehnologiji „tople montaže“

6. Pričvršćivanje građevinskih instalacijskih elemenata

Ovo su samo primjeri primjene.

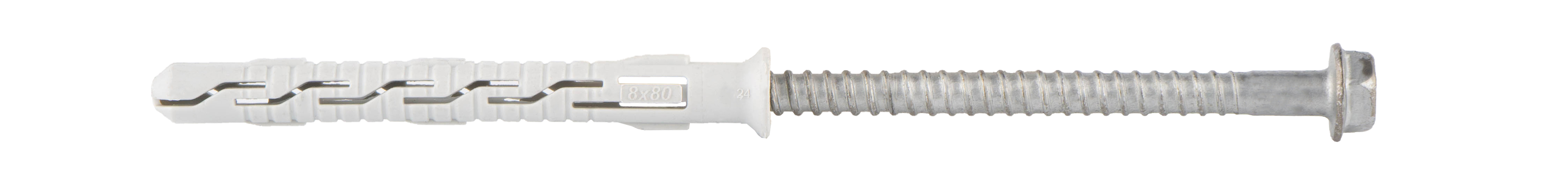

Tip za okvir s vijkom sa šesterokutnom glavom, integriranom podloškom i TX utičnicom, preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski spojnik sastoji se od:

• Plastični element – čahura
• Spojnik – čelični vijak

Prethodna montaža spojnika znači:

• Jednostavnija i brža montaža
• Proizvodi spremni za upotrebu bez potrebe za montažom
• Nema pogrešaka pri odabiru čahure za vijak

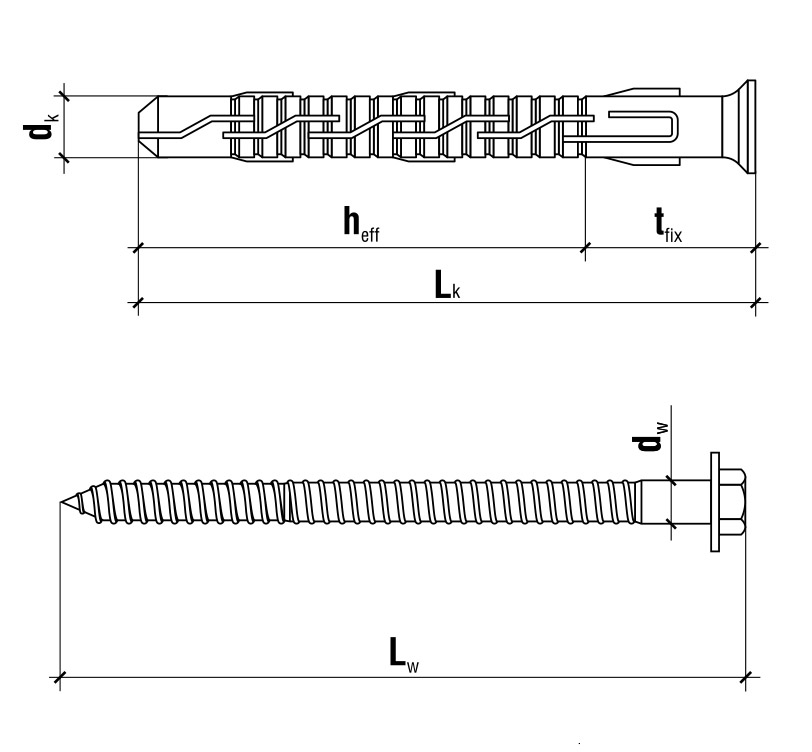

Specifikacija proizvoda

Utikač

• [Dk] Promjer utikača: Ø 8,0 mm
• [Lk] Duljina utikača: 80mm
• [Tfix] Maks. upotrebljiva duljina: 10/30 mm
• [Heff] Dubina sidrenja: 50/70 mm
• Materijal utikača: poliamid (najlon)
• Broj komada u pakiranju: 50

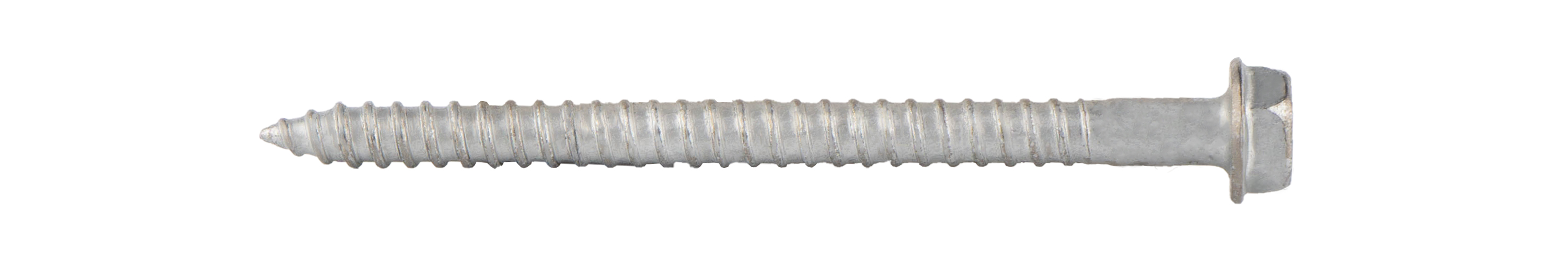

Vijak

• [Dw] Promjer vijka: Ø 6,0 mm
• [Lw] Duljina vijka: 85mm
• Vrsta utičnice: SW-10 i TX-30
• Materijal vijaka: pocinčani čelik
• Količina u pakiranju: 50

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

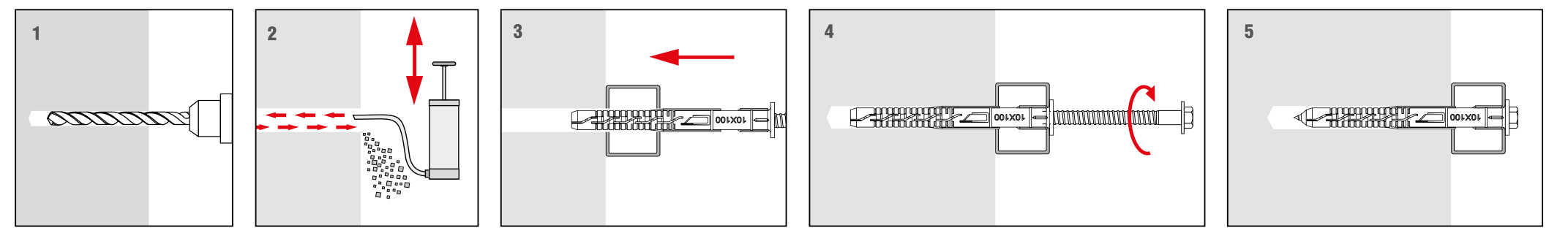

Način montaže

• Prije ugradnje, odredite podlogu u koju će se pričvršćivač ugraditi i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili Europskoj tehničkoj procjeni.
• Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona širenja nalazi u građevinskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina rupe za bušenje treba biti najmanje 10 mm dulja od dubine sidrišta pričvršćivača – to će omogućiti pravilno umetanje čahure u rupu i eliminirati problem s vijkom otpuštanje.
• Upotreba udarca se ne preporučuje pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što uništava zidove i ne osigurava sigurno prianjanje. spojnica.
• Promjer izbušenih rupa trebao bi odgovarati promjeru korištenih tipli.
• Izbušenu rupu treba očistiti, barem dvostrukim pomicanjem bušilice, što će ukloniti prašinu od bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• Tipla se umetne u izbušenu rupu i vijak se uvrne dok se potpuno ne ugradi u čahuru.
• Prisilno uvrtanje vijka može uzrokovati njegovo otpuštanje, što nije pokriveno jamstvom proizvođača.
• Ugradnja se treba izvoditi na temperaturi između –20 °C i +40 °C (odnosi se na temperaturu podloge).

Climas vijci – najčešći izbor profesionalaca

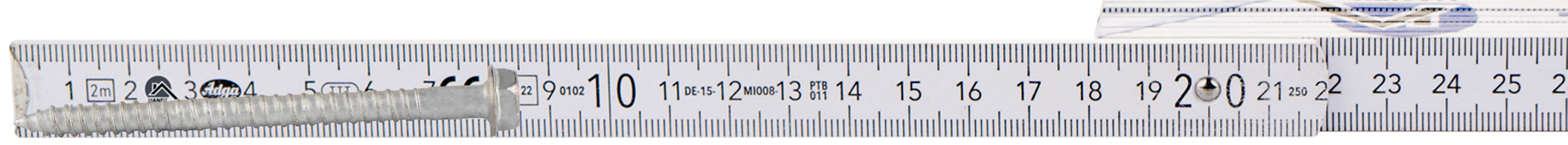

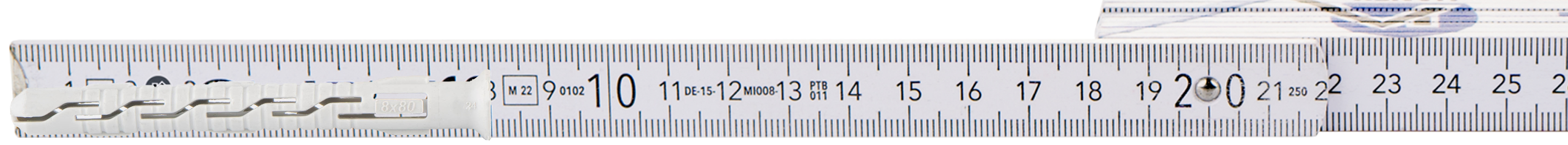

*Mjerna posuda nije uključena.
