Kolci ramowy rozporowy KPS-FAST-08100K

Tipovi za razbijanje okvira

8×100 mm, 50 kom.

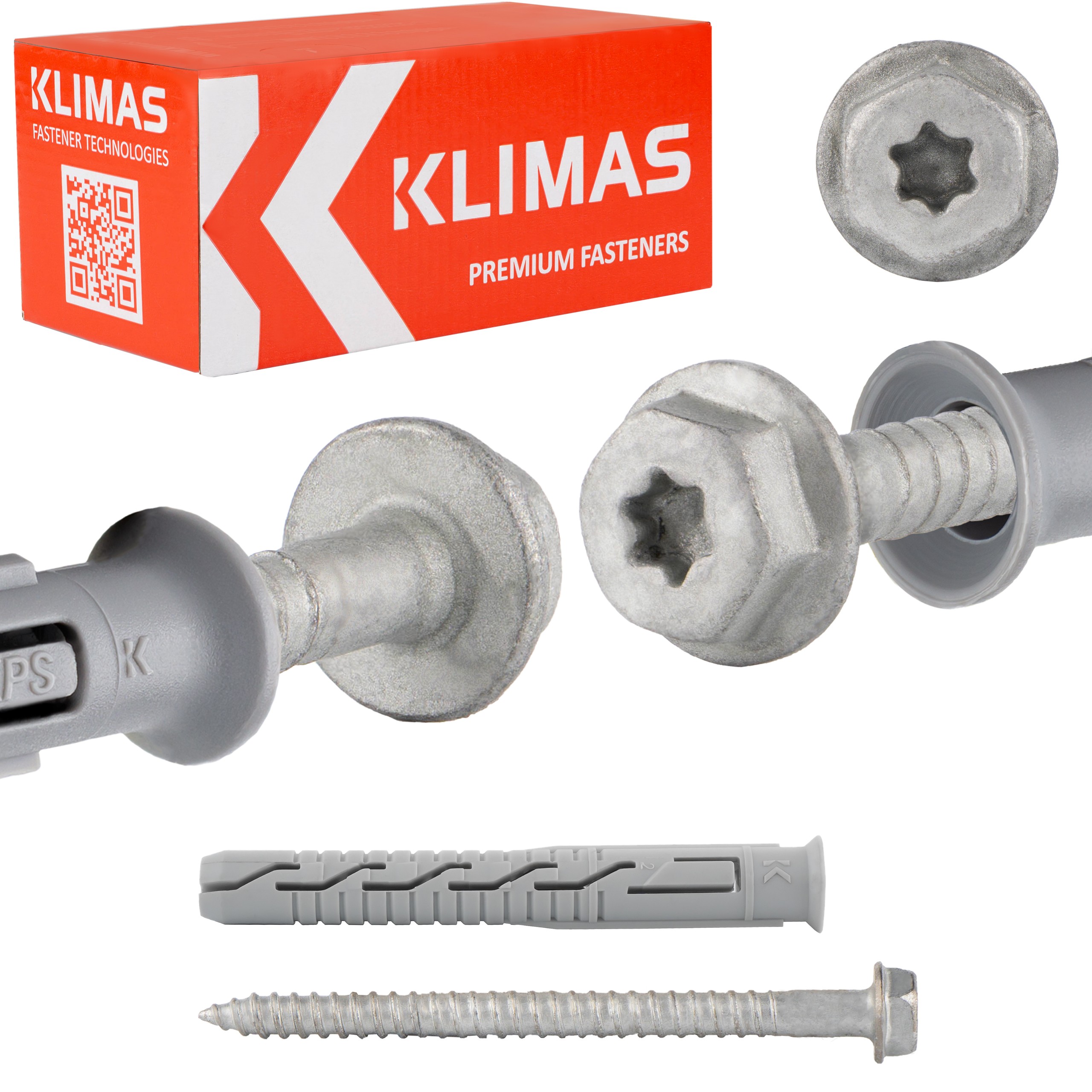

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Preporučuje se za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska i nije potrebna ugradbena montaža glave vijka, za razliku od vijaka s upuštenom glavom.

Najvažniji parametri

• Model: KPS-fast-08100K
• Veličina utikača: 8,0 × 100 mm
• Maksimalna upotrebljiva duljina: 30 mm
• Pakiranje: 50 kom.
• Utičnica: TX-30

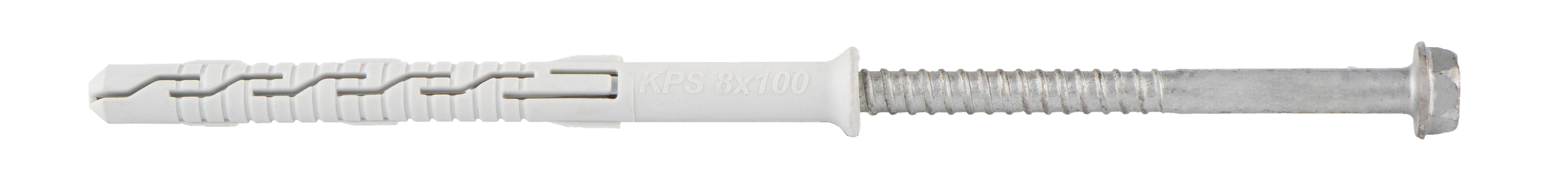

Proširivi konektor sastoji se od:

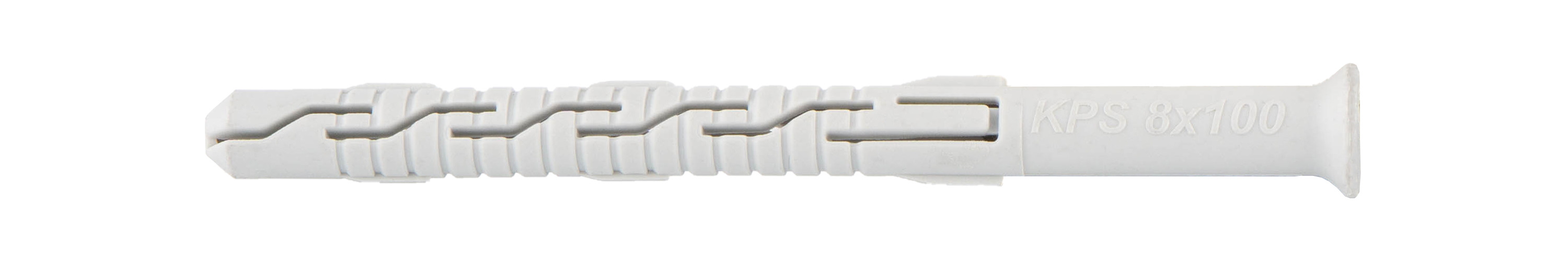

• čahure – plastičnog elementa
• konektora – čeličnog vijka s upuštenom glavom i Torx-30 utičnicom

Originalni proizvod renomirane tvrtke klimasWkręt-Met ®

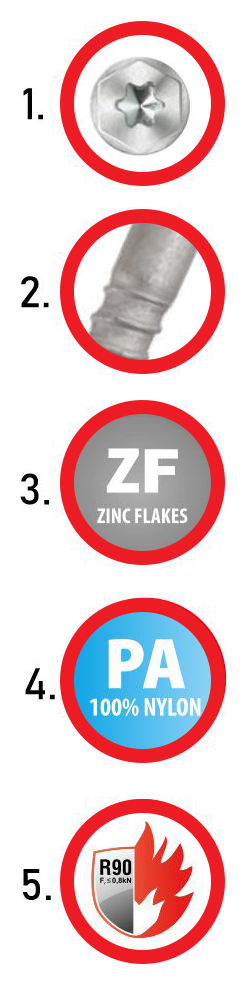

Značajke i prednosti

1. Glava s pločom i nastavkom TX-40/SW-13

TX nastavak jamči optimalan prijenos momenta, dok upotreba šesterokutne glave SW omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove pahuljice

Cinkove pahuljice su dvostruko otpornije na koroziju od pocinčanog cinka. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektno opterećenje po spojnici NR<0,8 kN (bez trajnog centričnog opterećenja).

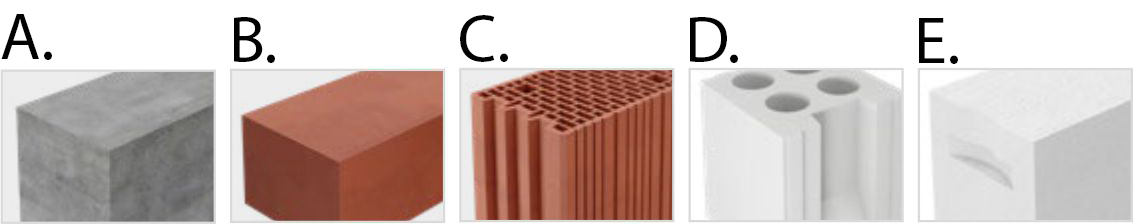

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

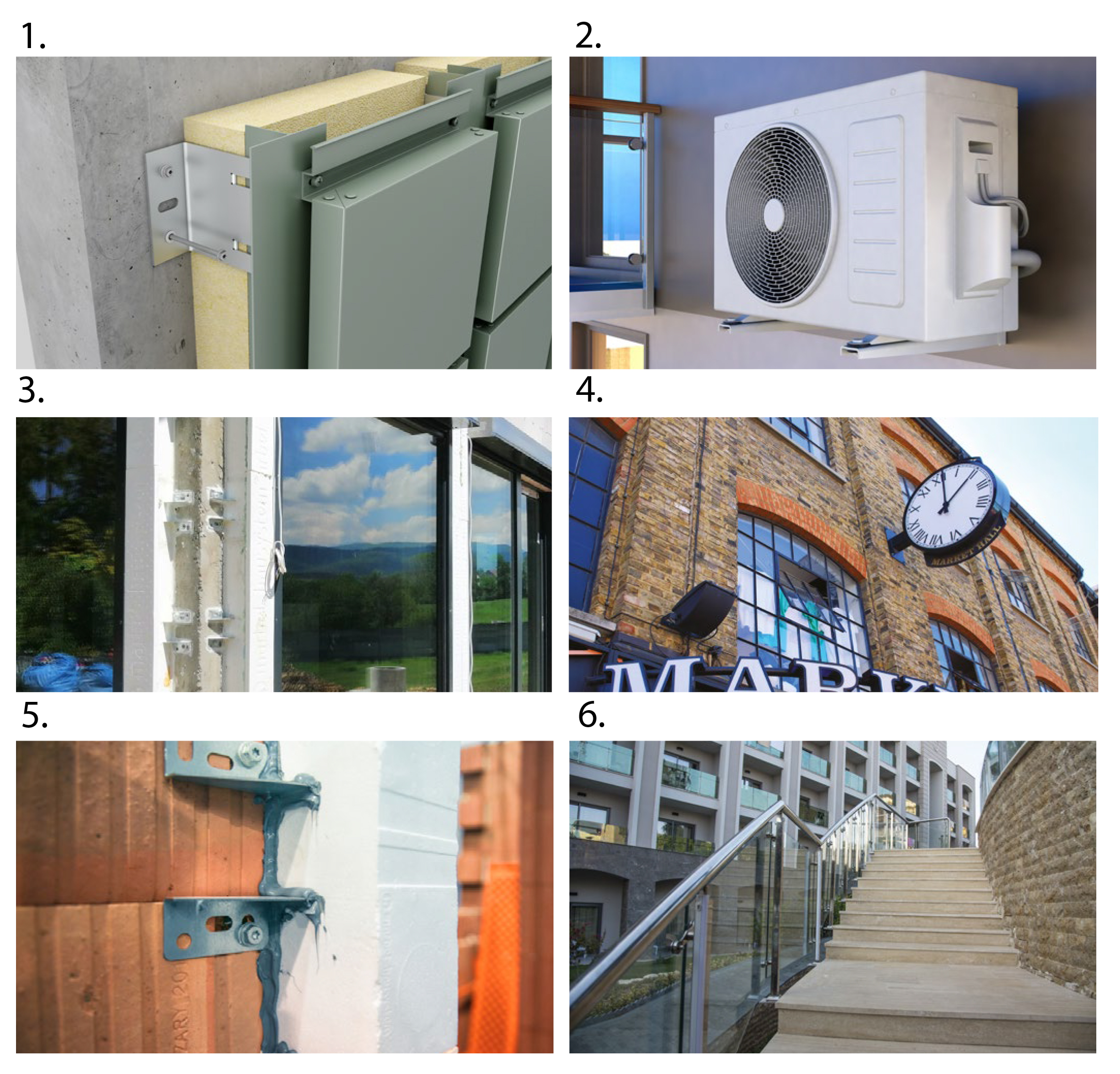

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople montaže

4. Ugradnja građevinskih instalacijskih elemenata

5. Ugradnja u tehnologiji „tople montaže“

6. Pričvršćivanje građevinskih instalacijskih elemenata

Ovo su samo primjeri primjene.

Tip za okvir s vijkom sa šesterokutnom glavom, integriranom podloškom i TX utičnicom, preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski spojnik sastoji se od:

• Plastični element – čahura
• Spojnik – čelični vijak

Prethodna montaža spojnika znači:

• Jednostavnija i brža montaža
• Proizvodi spremni za upotrebu bez potrebe za montažom
• Nema pogrešaka pri odabiru čahure za vijak

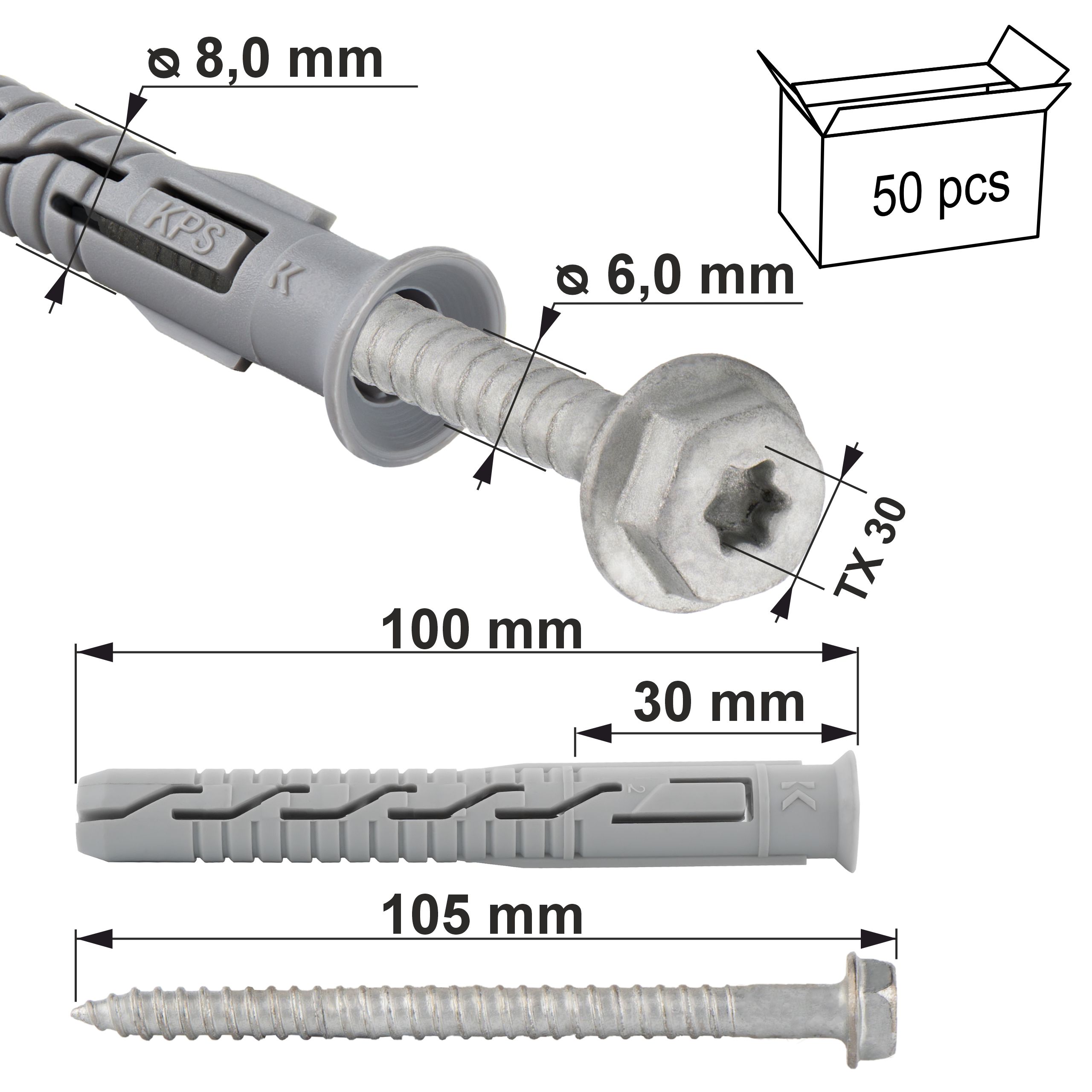

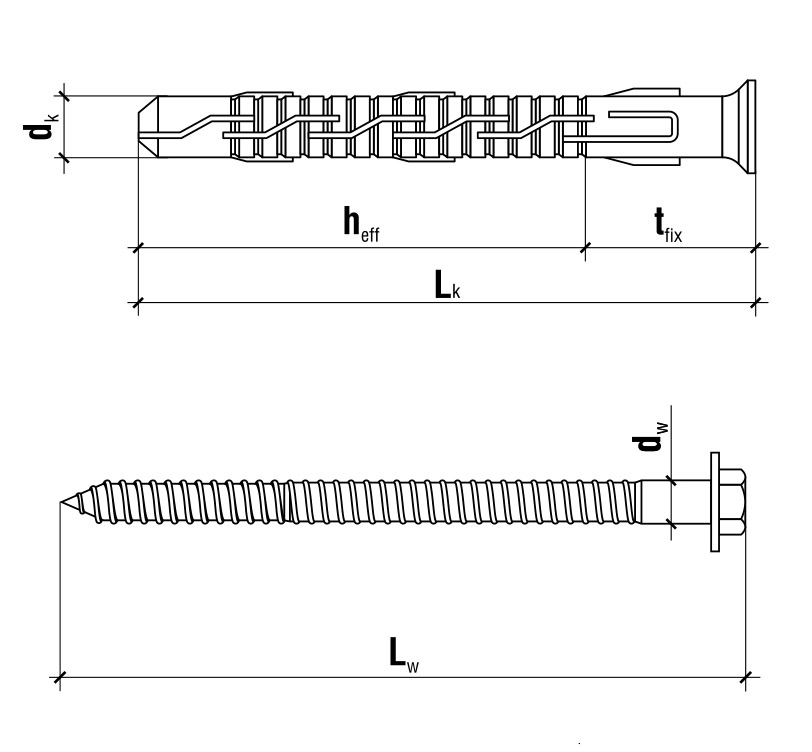

Specifikacija proizvoda

Utikač

• [Dk] Promjer čepa: Ø 8,0 mm
• [Lk] Duljina čepa: 100mm
• [Tfix] Maks. upotrebljiva duljina: 30/50 mm
• [Heff] Dubina sidrenja: 50/70 mm
• Materijal čepa: poliamid (najlon)
• Količina u pakiranju: 50

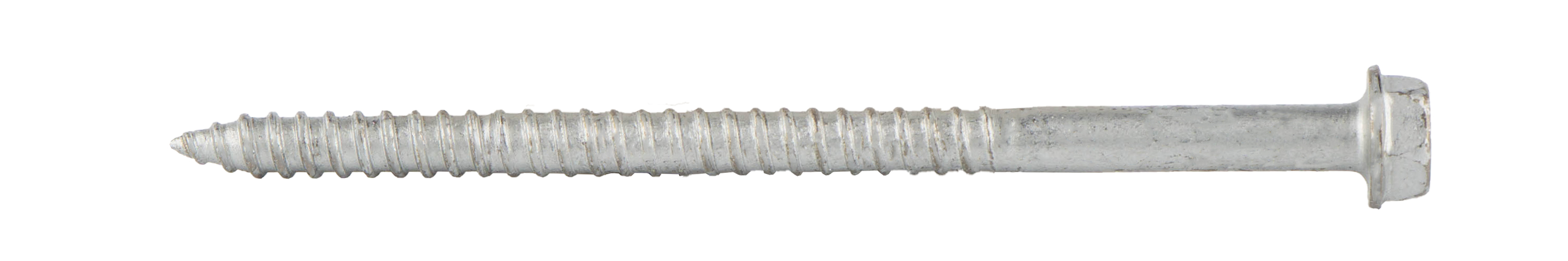

Vijak

• [Dw] Promjer vijka: Ø 6,0 mm
• [Lw] Duljina vijka: 105mm
• Vrsta utičnice: SW-10 i TX-30
• Materijal vijka: pocinčani čelik
• Količina u pakiranju: 50

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo odlikuju se najvišom kvalitetom i mogu se bezbrižno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

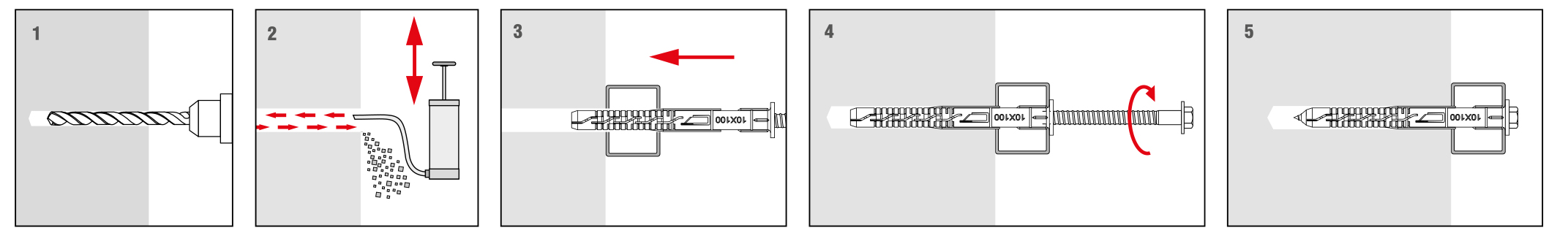

Način montaže

• Prije ugradnje, odredite podlogu u koju će se pričvršćivač ugraditi i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili Europskoj tehničkoj procjeni.
• Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona ekspanzije nalazi u građevinskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina bušene rupe treba biti najmanje 10 mm duža od dubine sidrenja pričvršćivača – to će omogućiti ispravno umetanje čahure u rupu i ukloniti problem otpuštanja vijaka.
• Upotreba udarca se ne preporučuje pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što uništava zidove i ne osigurava sigurno pričvršćivanje pričvršćivača.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tiplova.
• Izbušenu rupu treba očistiti s najmanje dva udarca bušilicom, što će ukloniti prašinu od bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• Tip se umetne u izbušenu rupu i vijak se uvrne dok se potpuno ne uvuče u čahuru.
• Sila uvrtanja vijka može uzrokovati njegovo otpuštanje, što nije pokriveno jamstvom proizvođača.
• Ugradnja se treba izvoditi na temperaturi između –20 °C i +40 °C (odnosi se na temperaturu podloge).

Climas vijci – najčešći izbor profesionalaca
