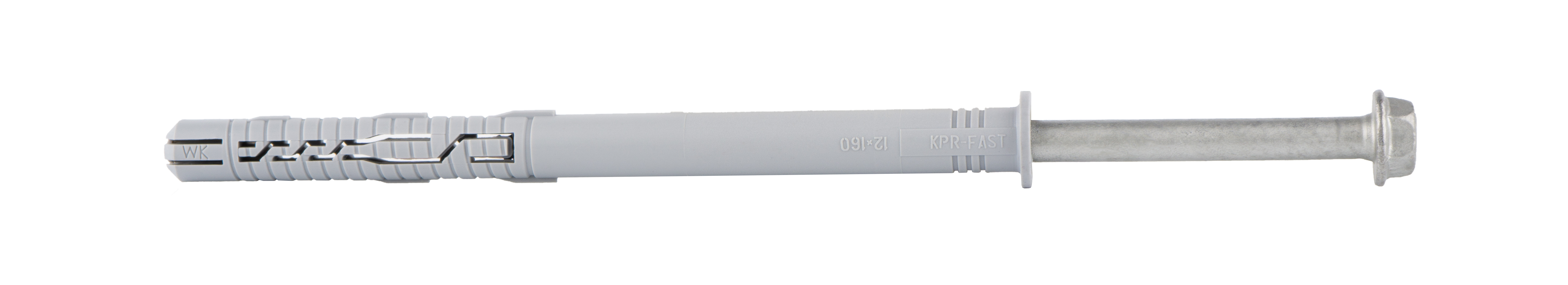

Kołki ramowe rozporowe KPR-FAST-12160K

Tipovi za okvir s ovratnikom

12,0 × 160 mm 25 kom.

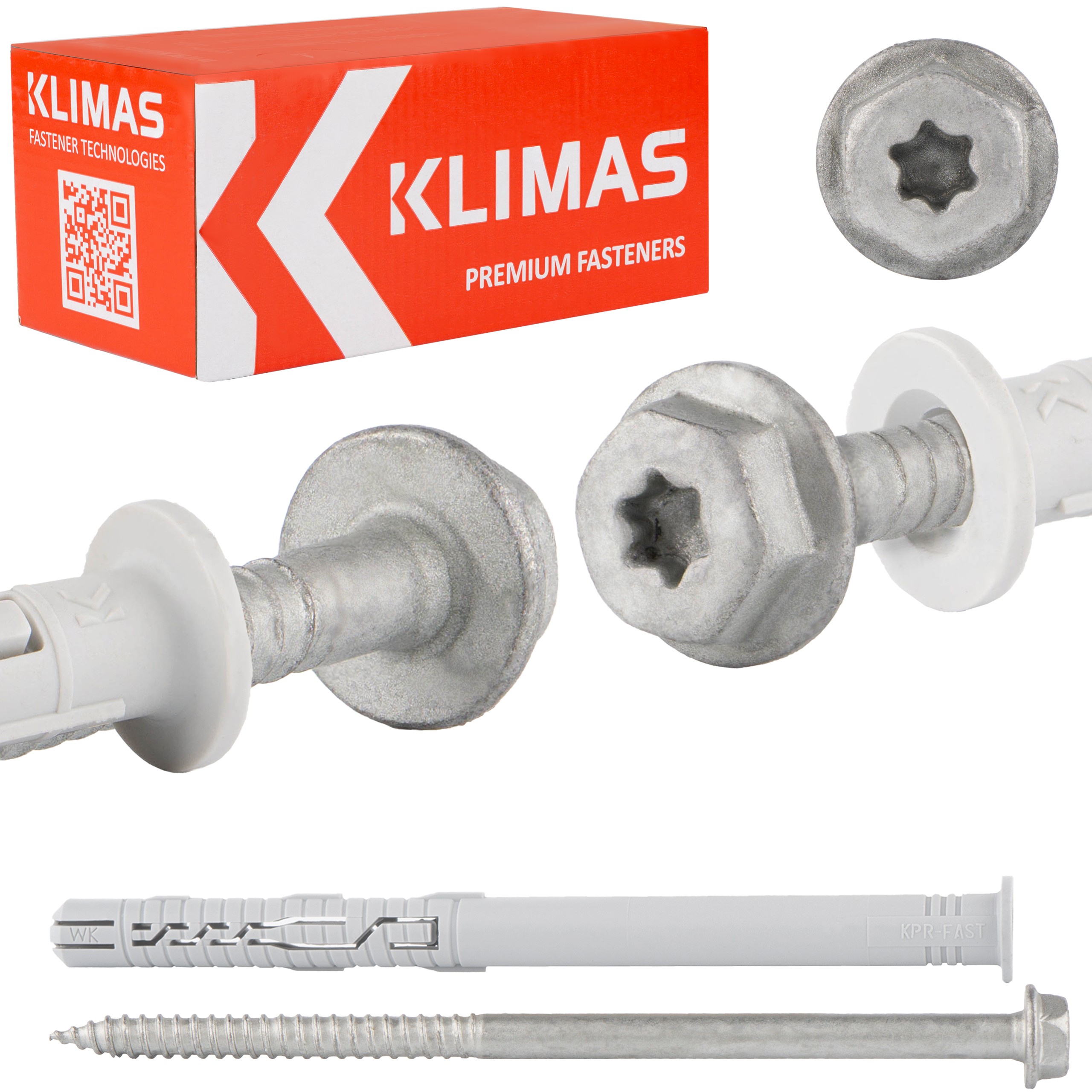

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Tipovi s glavom podloške najčešće se koriste za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska, a ispiranje glave vijka nije potrebno, za razliku od vijaka s upuštenom glavom.

Najvažniji parametri

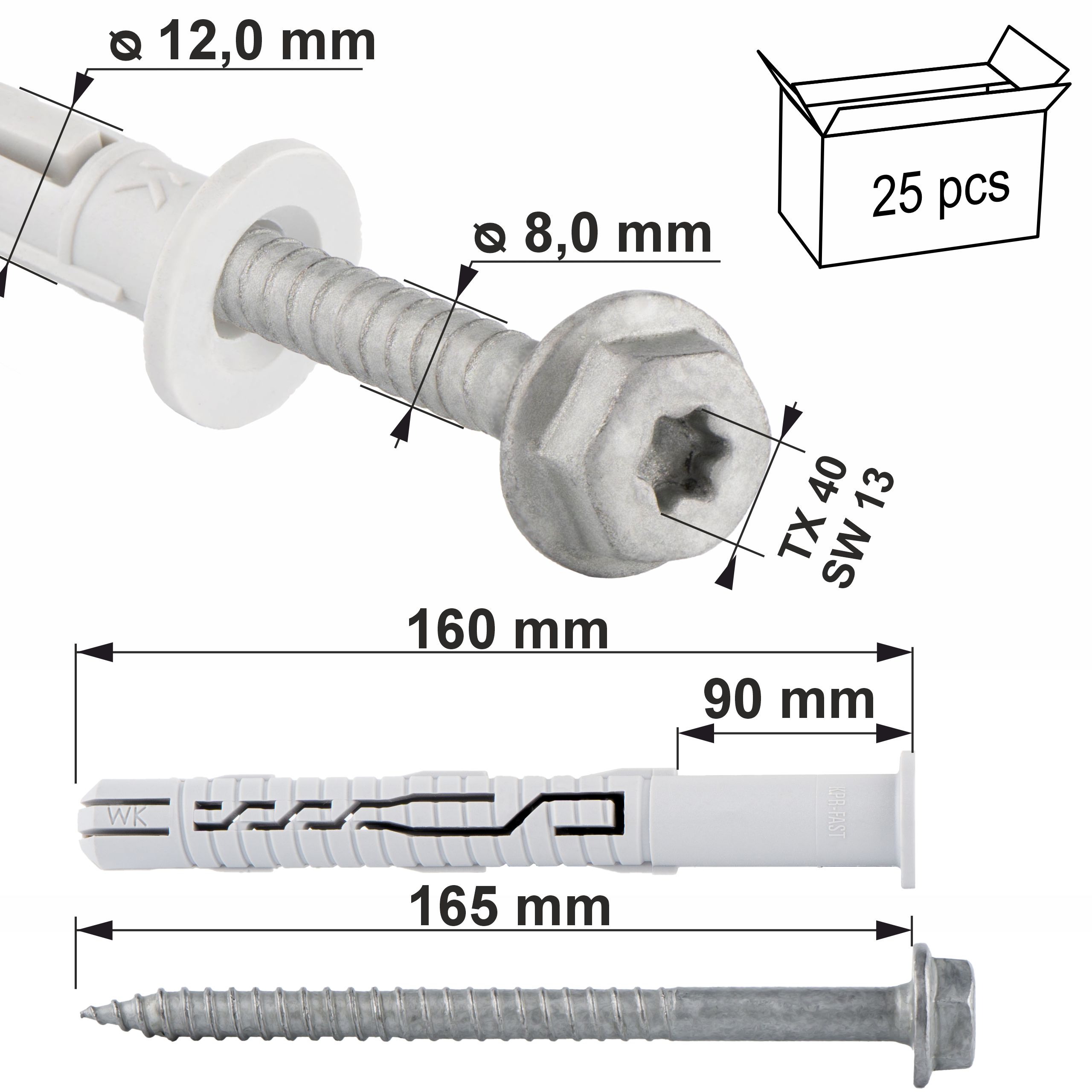

• Model: KPR-fast-12160K
• Veličina utikača: 12,0 × 160 mm
• Maksimalna upotrebljiva duljina: 90 mm
• Pakiranje:25 kom.
• Utičnica: SW-13 i TX-40

Prošireni konektor sastoji se od:

• čahure – plastike element
• konektor – čelični vijak s upuštenom glavom i Torx 40 nasadnim ključem

Originalni proizvod renomirane tvrtke klimasWkręt-Met ®

Značajke i prednosti

1. Glava s nasadnom pločom i TX-40/SW-13 nasadnim ključem

TX nasadni ključ jamči optimalan prijenos momenta, dok korištenje SW šesterokutne glave omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove pahuljice

Cinkove pahuljice su dvostruko otpornije na koroziju od pocinčanog cinka. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektno opterećenje po spojnici NR<0,8 kN (bez trajnog centričnog opterećenja)

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

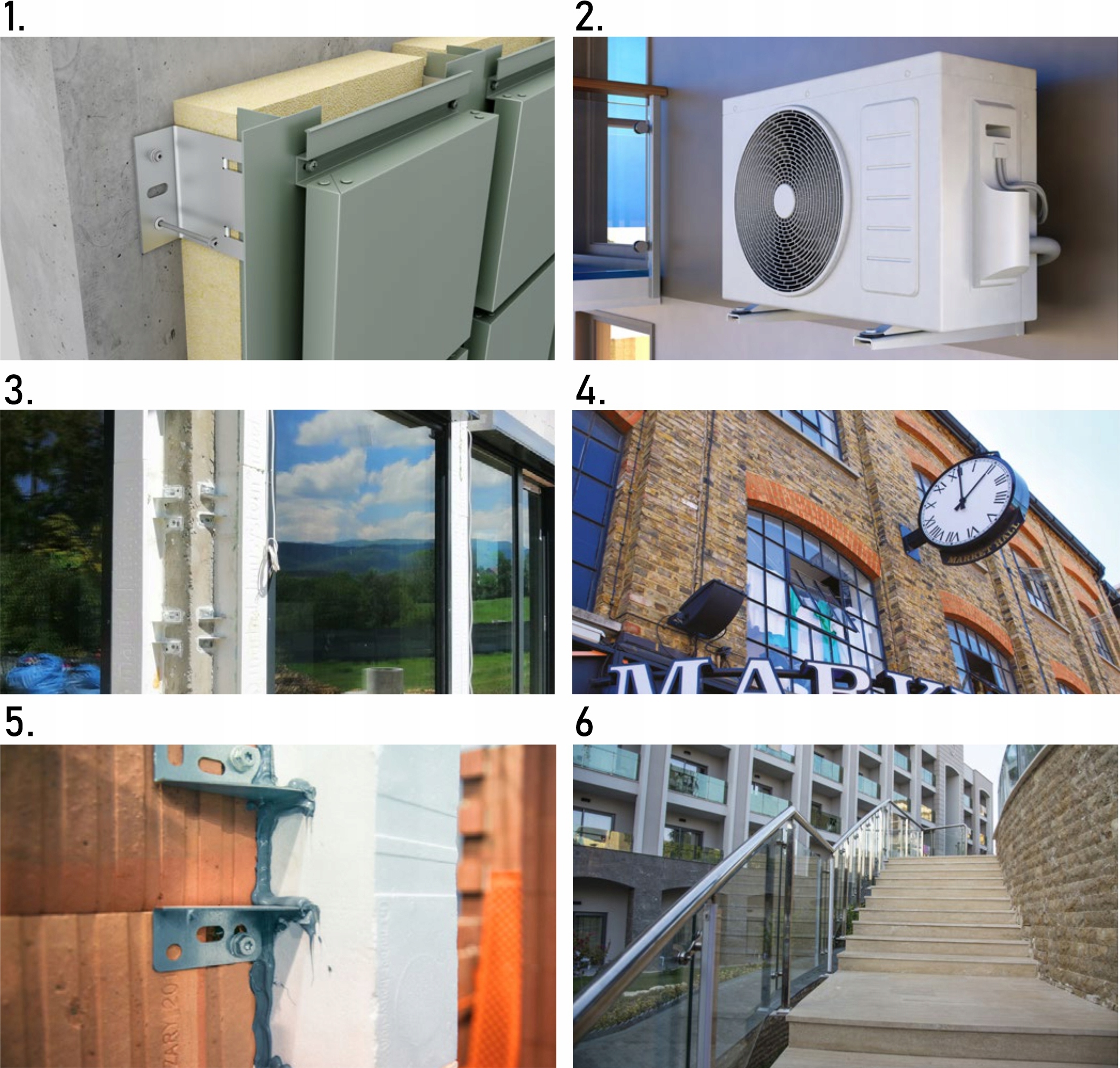

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople montaže

4. Ugradnja građevinskih instalacijskih elemenata

5. Ugradnja u tehnologiji „tople montaže“

6. Pričvršćivanje građevinskih instalacijskih elemenata

Tip za okvir s vijkom sa šesterokutnom glavom, integriranom podloškom i TX utičnicom, preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski spojnik sastoji se od:

• Plastičnog elementa – čahure
• Spojnika – čeličnog vijka

Prethodna montaža spojnika znači:

• Jednostavniju i bržu montažu
• Proizvode spremne za upotrebu bez potrebe za montažom
• Nema pogrešaka pri odabiru čahure za vijak

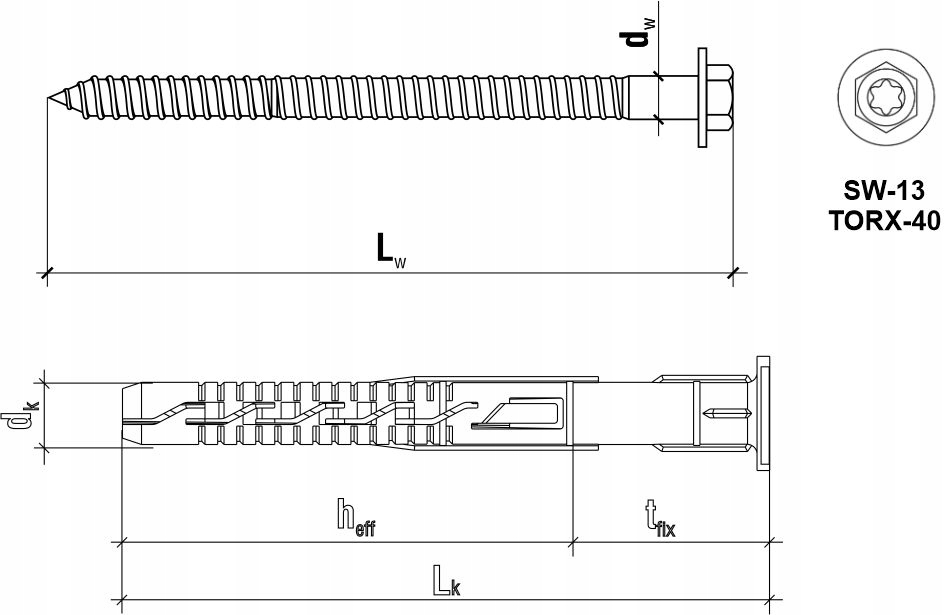

Specifikacije proizvoda

Utikač

• [Dk] Promjer čepa: Ø 12,0 mm
• [Lk] Duljina čepa: 160mm
• [Tfix] Maks. upotrebljiva duljina: 90 mm
• [Heff] Dubina sidrenja: 70 mm
• Materijal čepa: poliamid (najlon)
• Broj komada u pakiranju: 25

Vijak

• [Dw] Promjer vijka: Ø 8,0 mm
• [Lw] Duljina vijka: 165 mm
• Vrsta utičnice: SW-13 i TX-40
• Materijal vijka: pocinčani čelik
• Količina u pakiranju: 25

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

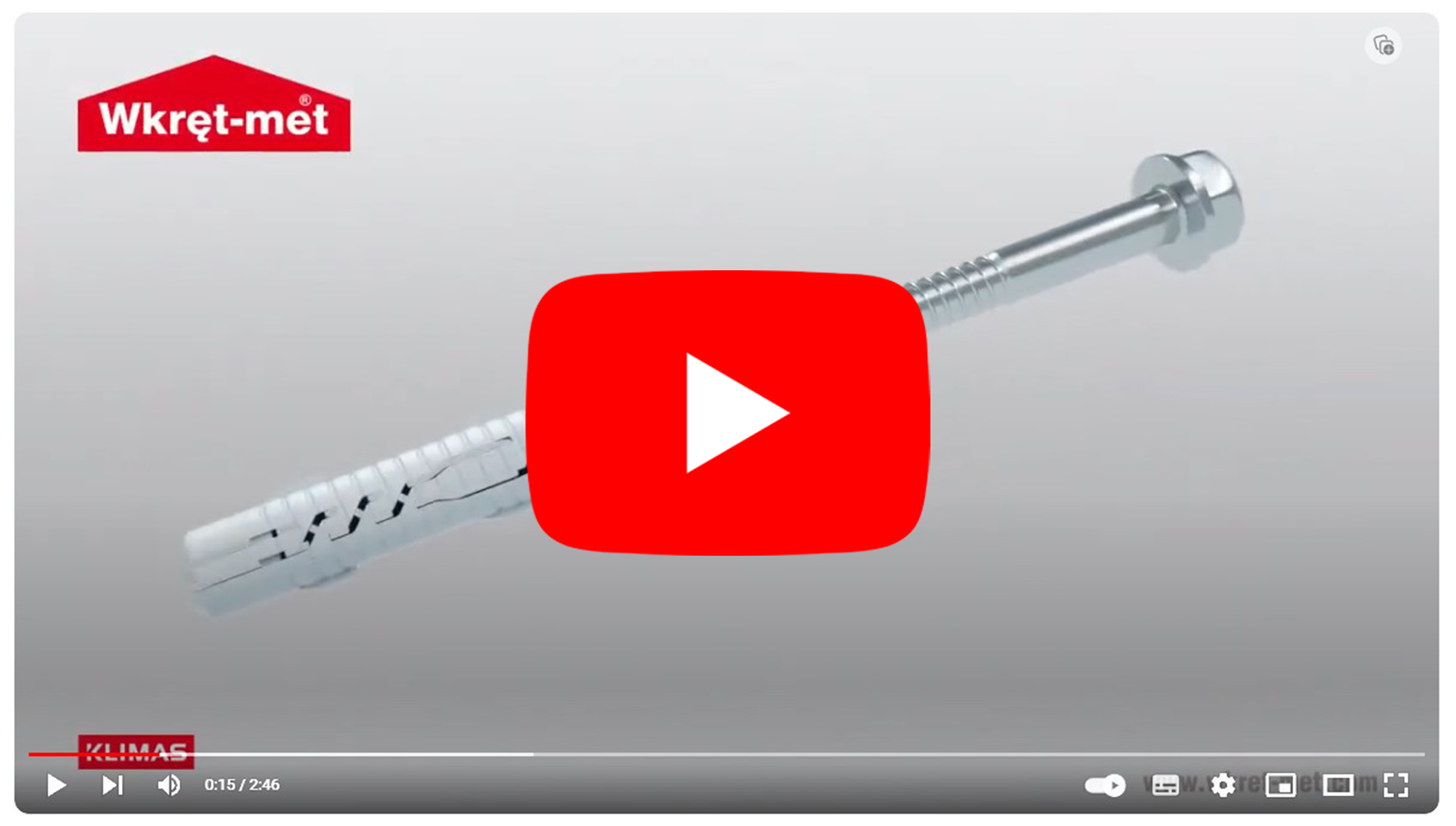

Video proizvoda

https://youtu.be/ygTRIj0Ocgw

(kopirajte poveznicu i zalijepite je u prozor preglednika)

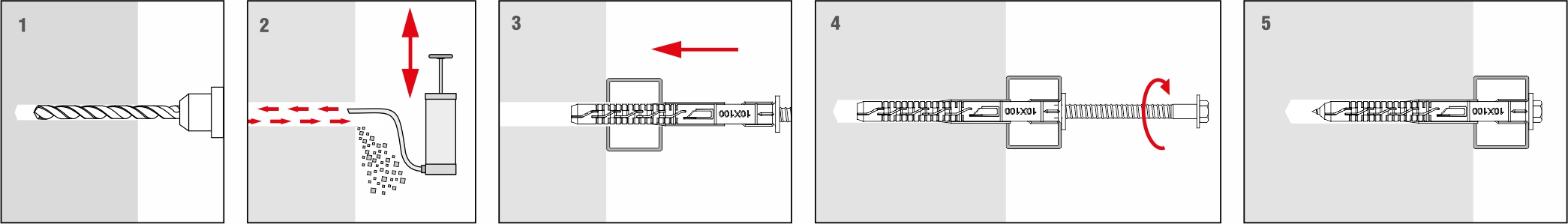

Način instalacije

• Prije ugradnje, odredite podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili u Europskoj tehničkoj procjeni.
• Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona širenja nalazi u građevinskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina rupe treba biti najmanje 10 mm dulja od dubine sidrenja spojnice – to će omogućiti ispravno postavljanje čahure u rupu i ukloniti problem otpuštanja vijaka.
• Korištenje Udar se ne preporučuje pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, jer to uništava zidove i ne osigurava sigurno pričvršćivanje spojnice.
• Promjer izbušenih rupa trebao bi odgovarati promjeru korištenih tipli.
• Izbušenu rupu treba očistiti, barem dvostrukim prolaskom svrdla, što će ukloniti prašinu od bušenja prema van. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• Tip se umetne u izbušenu rupu i vijak se uvrće dok se potpuno ne uvuče u čahuru.
• Sila uvrtanja vijka može uzrokovati njegovo otpuštanje, što nije pokriveno jamstvom proizvođača.
• Ugradnja se treba provoditi na temperaturama u rasponu od –20 °C do +40 °C (odnosi se na temperaturu podloge).

Klimas vijci – najčešći izbor profesionalaca

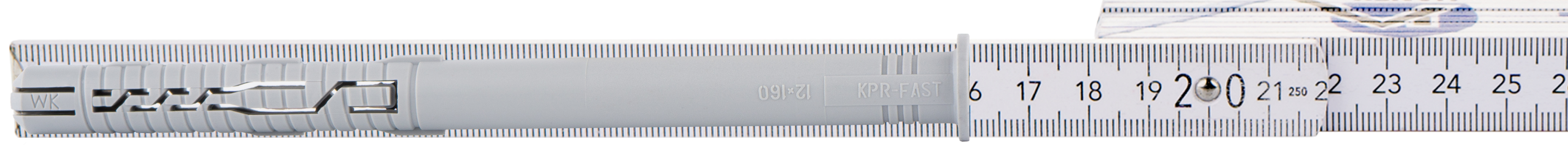

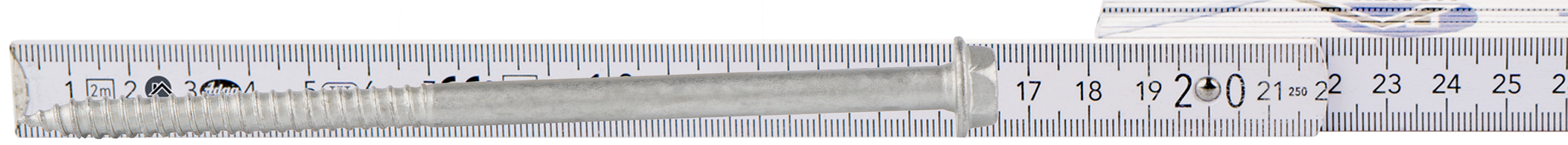

*mjerna traka nije uključena u set (koristi se samo za bolju prezentaciju vijaka)
