Brzomontažni tiplovi

10×180 mm 50 kom

Sastoji se od polietilenske čahure i pocinčanog čeličnog vijka s upuštenom glavom.

Dizajnirani za nekonstrukcijsko višetočkovno pričvršćivanje statički opterećenih građevinskih elemenata.

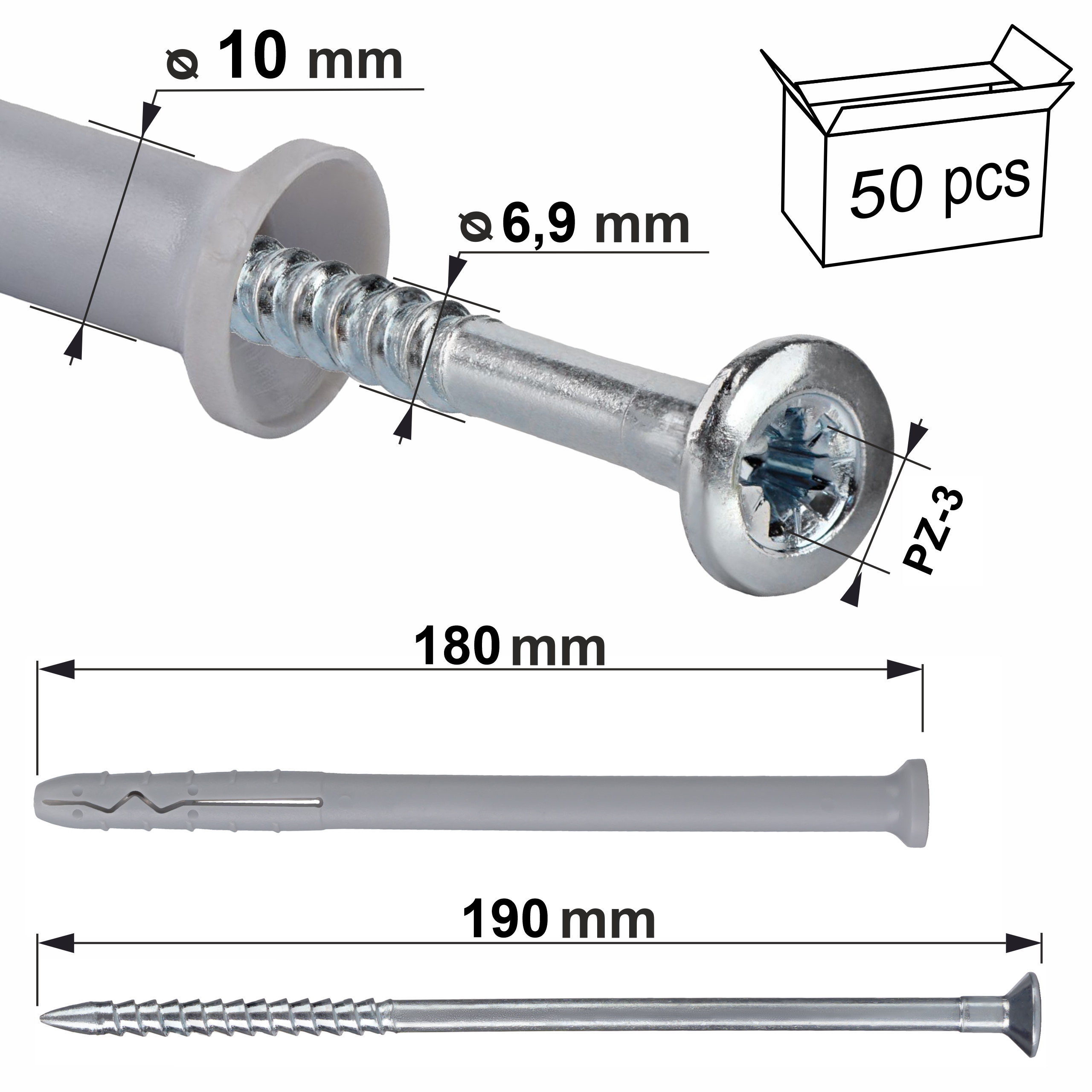

Najvažniji parametri

• Model : SM-10180
• Veličina tiple: 10,0 × 180 mm
• Veličina vijka: 6,9 × 190 mm
• Maksimalna upotrebljiva duljina: 130 mm
• Pakiranje: 50 kom.
• Nastavak: PZ-3
• Materijal tiple: polipropilen
• Materijal vijka: pocinčani čelik

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

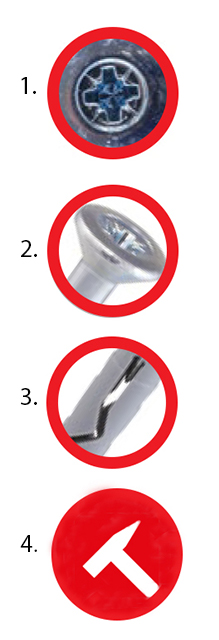

Karakteristike i prednosti

1. Povećani promjer glave s PZ nastavkom

Pruža znatno bolji pritisak na ugrađene elemente.

2. Konusna glava vijka

Masivnija je i ima značajno zadebljanje ispod baze.

3. Optimalno dizajnirana zona širenja

Jamči savršeno širenje u kontaktu s površinom.

4. Brza i jednostavna ugradnja provlačenjem

Skraćuje vrijeme ugradnje.

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka

C. Šuplja silikatna opeka

D. Elementi na laganom agregatu

E. Puna silikatna opeka

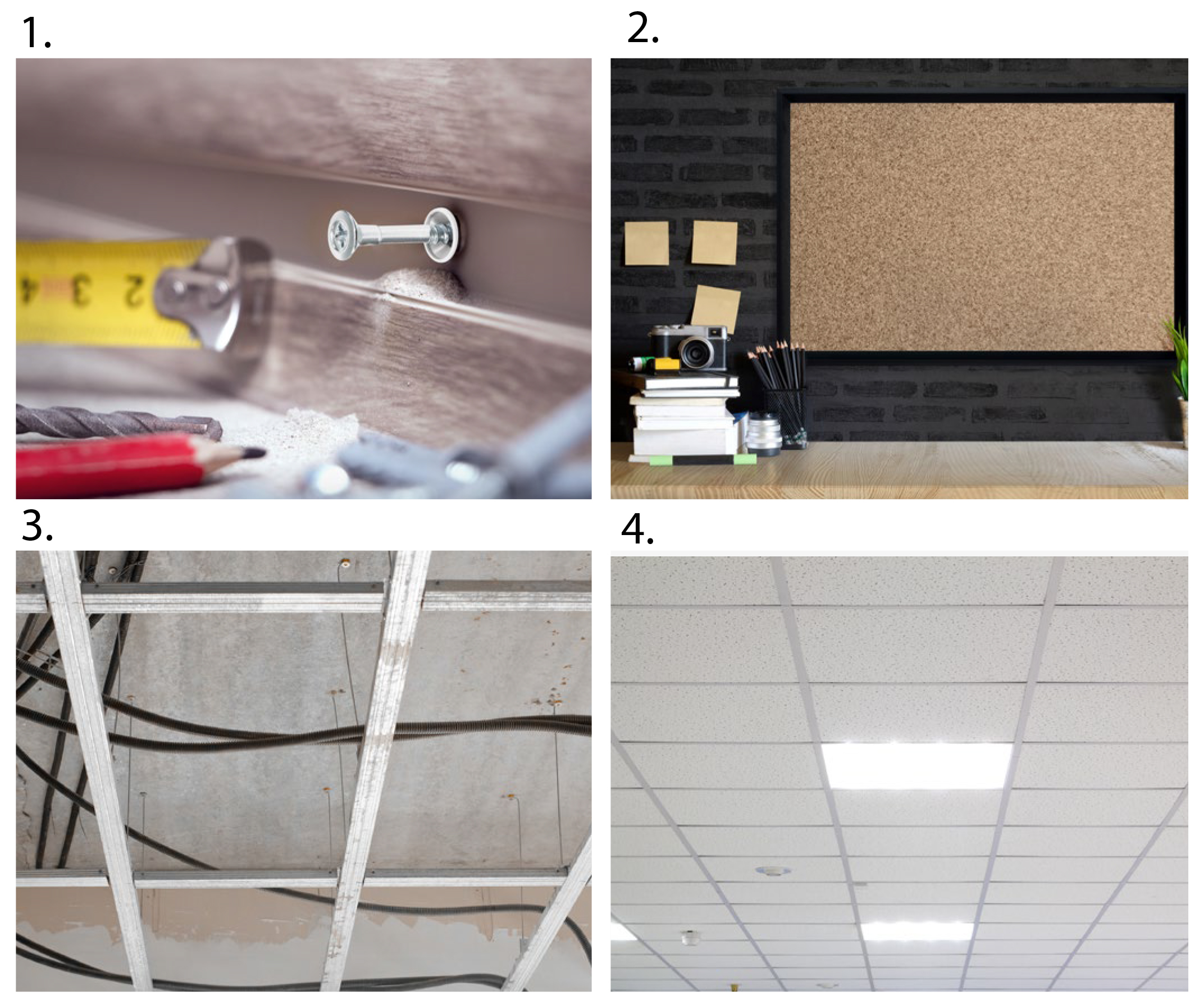

1. Ugradnja lajsni
2. Ugradnja laganih visećih elemenata
3. Ugradnja zidnih profila u kasetirane stropove
4. Ugradnja zidnih profila u kasetiranim stropovima

Ovo su samo primjeri primjene.

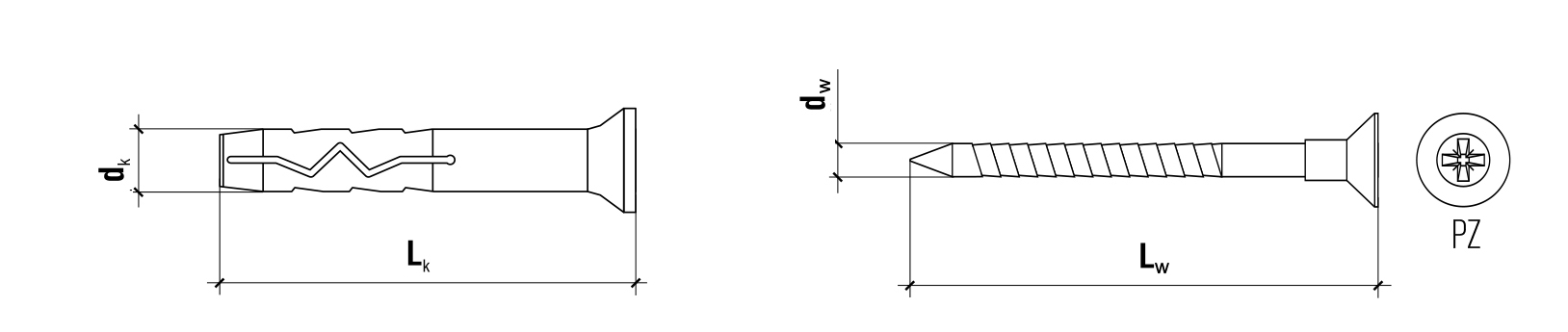

Specifikacija proizvoda

• [ dk ] promjer tiple: Ø 10,0 mm
• [ Lk ] duljina tiple: 180 mm
• [ dw ] promjer vijka: Ø 6,9 mm
• [ Lw ] duljina vijka: 190 mm
• [ tfix ] maks. korisna duljina: 130 mm
• utičnica: PZ-3
• broj kom. u pakiranju: 50
• materijal tipla: polipropilen
• materijal vijak: pocinčani čelik
• vrsta ugradnje : ugradnja kroz ciglu
• podloga: beton, puna keramička opeka, šuplja silikatna opeka, elementi na lakom agregatu, puna silikatna opeka

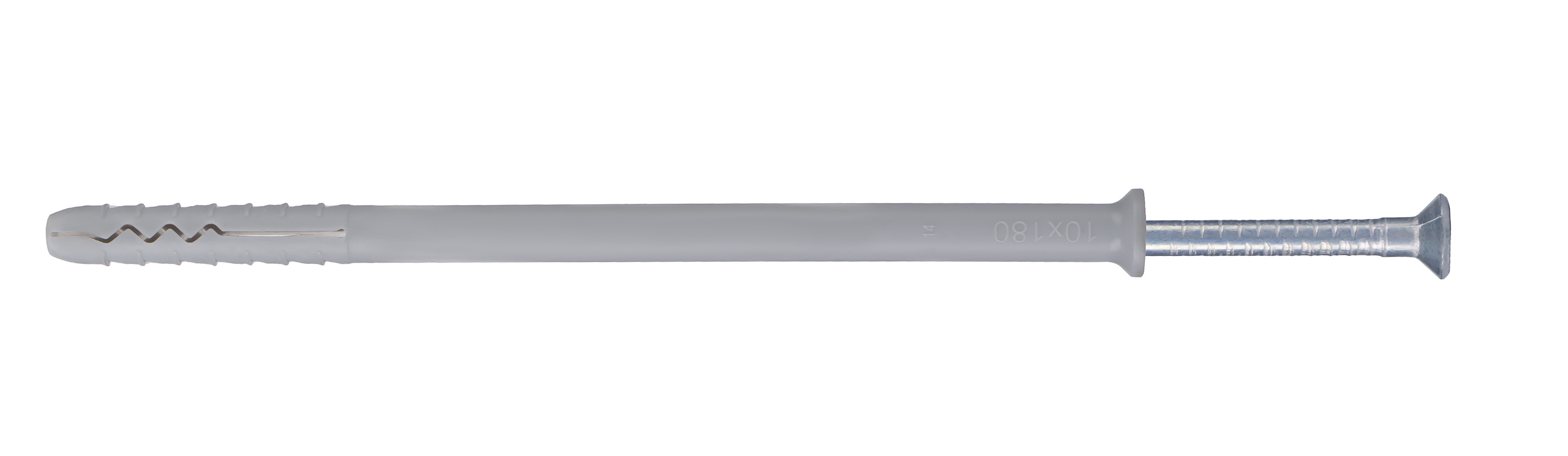

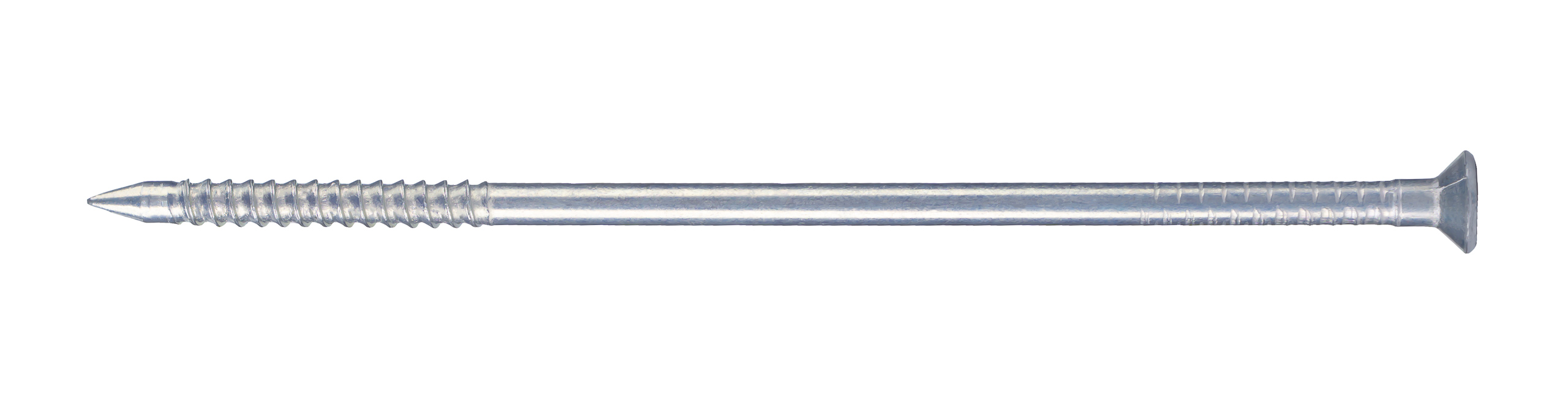

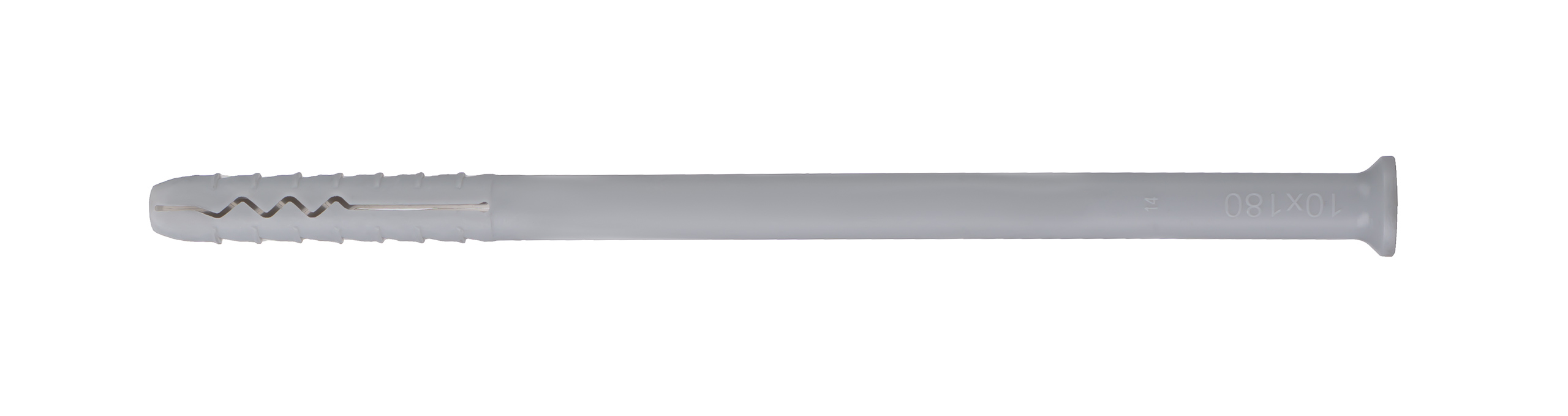

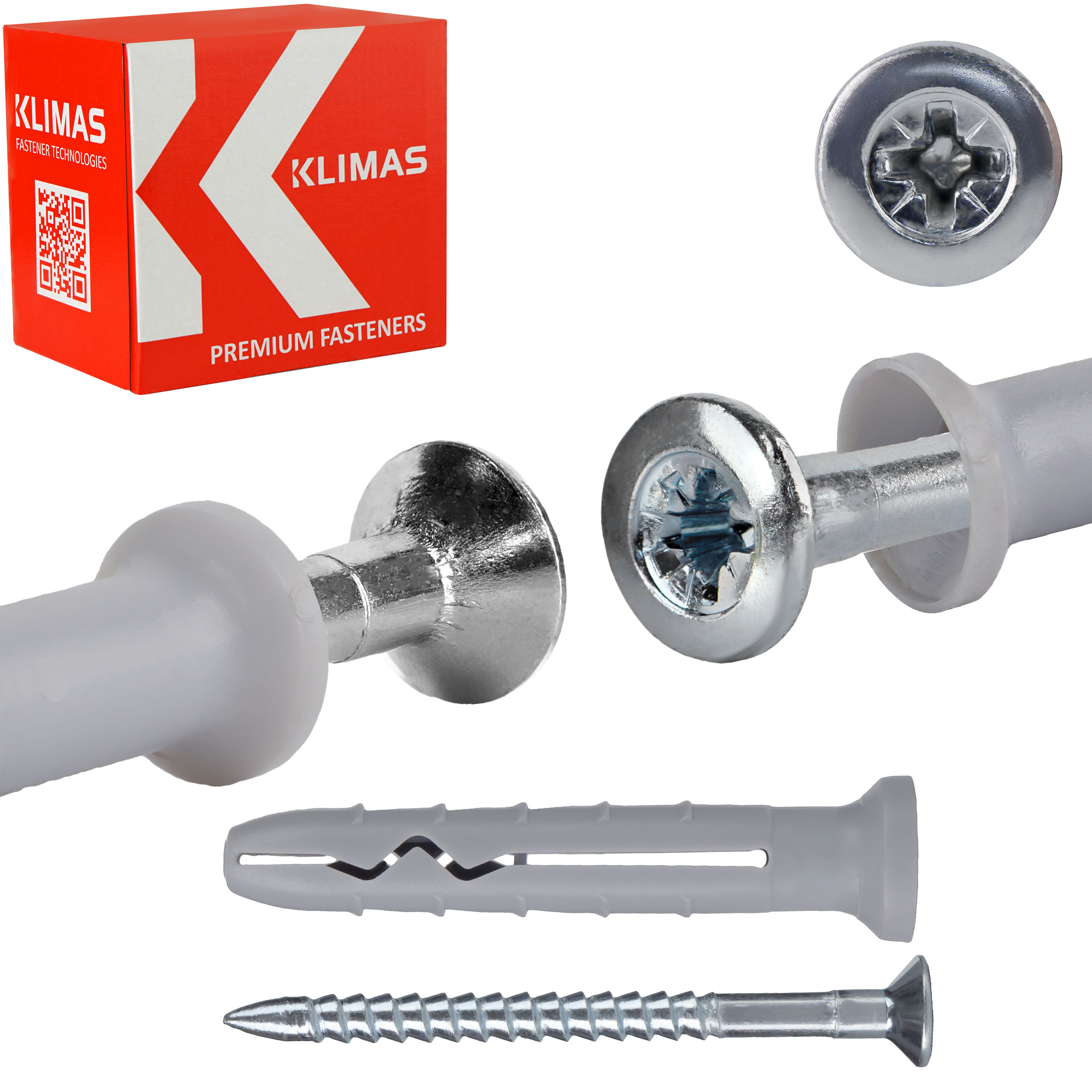

Fotografije proizvoda

Certifikati:

• Europski certifikat ETA-19/0156 – jamstvo najviše kvalitete,
• Nacionalna tehnička ocjena – ITB-KOT-2018/0528 izdanje 2

Utikači koje nudimo karakteriziraju se najvišim kvaliteta i može se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

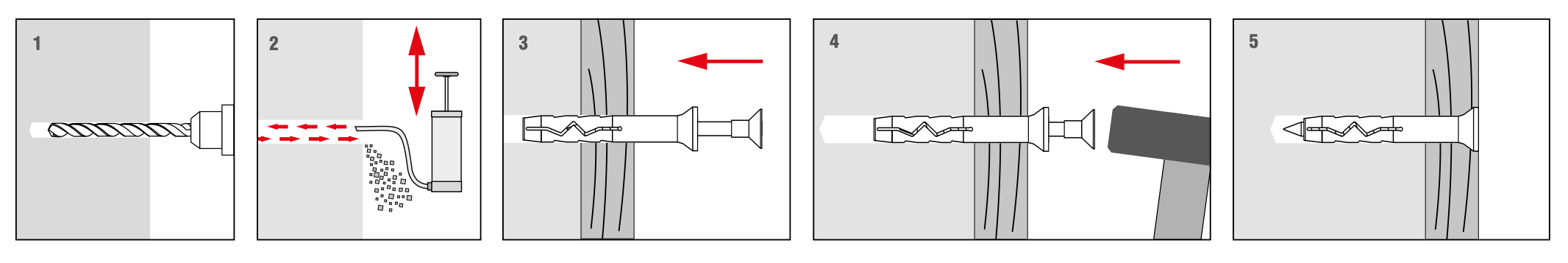

• Prije ugradnje identificirajte podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili Europskoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača tako da se zona širenja nalazi unutar građevinskog materijala zida.
• Metoda bušenja je pod nadzorom (rupe u perforiranim zidovima i podlogama od gaziranog betona treba bušiti rotacijskom bušilicom bez udara).
• Promjer izbušenih rupa treba biti u skladu s promjerom korištenih pričvršćivača.
• Rupe u čvrstim podlogama trebaju biti otprilike 10 mm dublje od dubine ugradnje pričvršćivača.
• Rupe u čvrstim materijalima treba očistiti od ostataka bušilice pomicanjem svrdla naprijed-natrag smanjenom brzinom.
• Zatim se u rupu umetne plastična čahura, a vijak se uvrće dok ne prodre u čahuru.

KLIMAS vijci – najčešći izbor profesionalaca

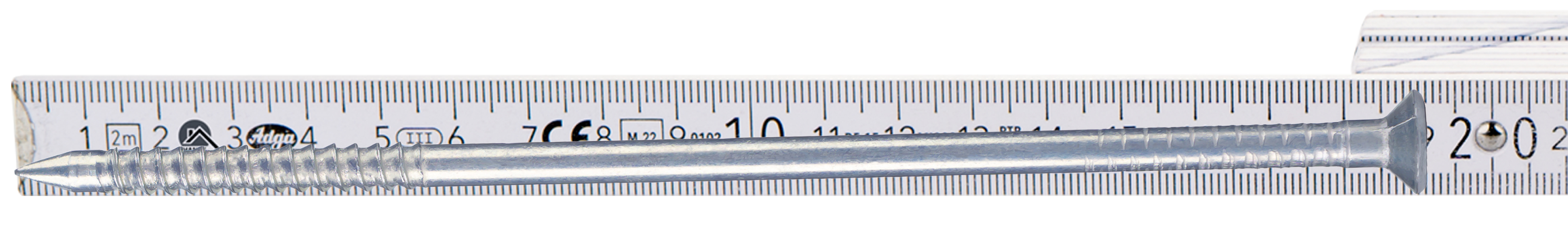

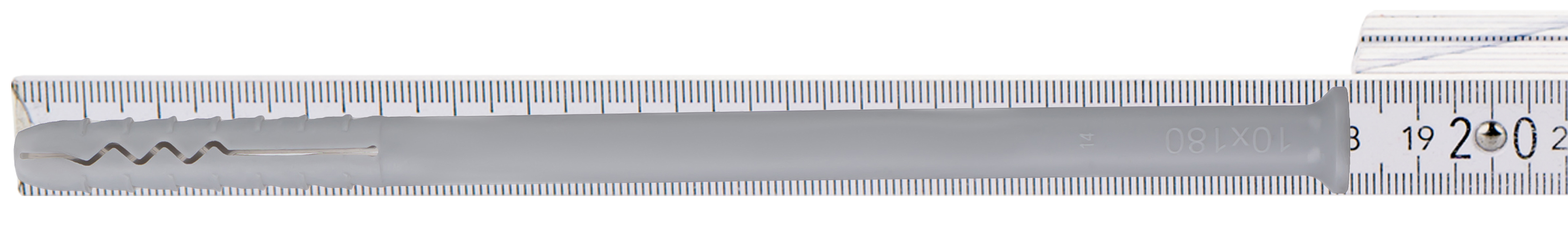

*mjerna traka nije uključena u prodaju (koristi se samo za bolju prezentaciju vijaka)
