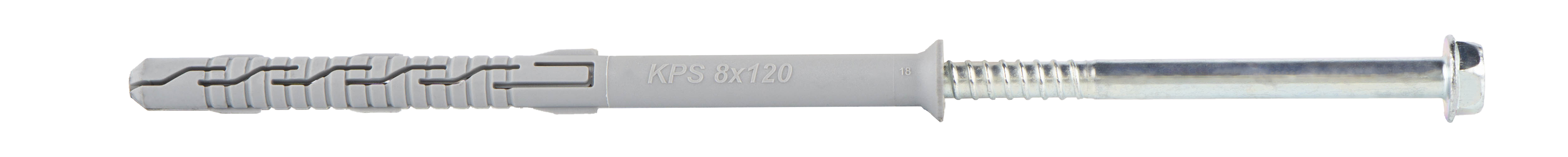

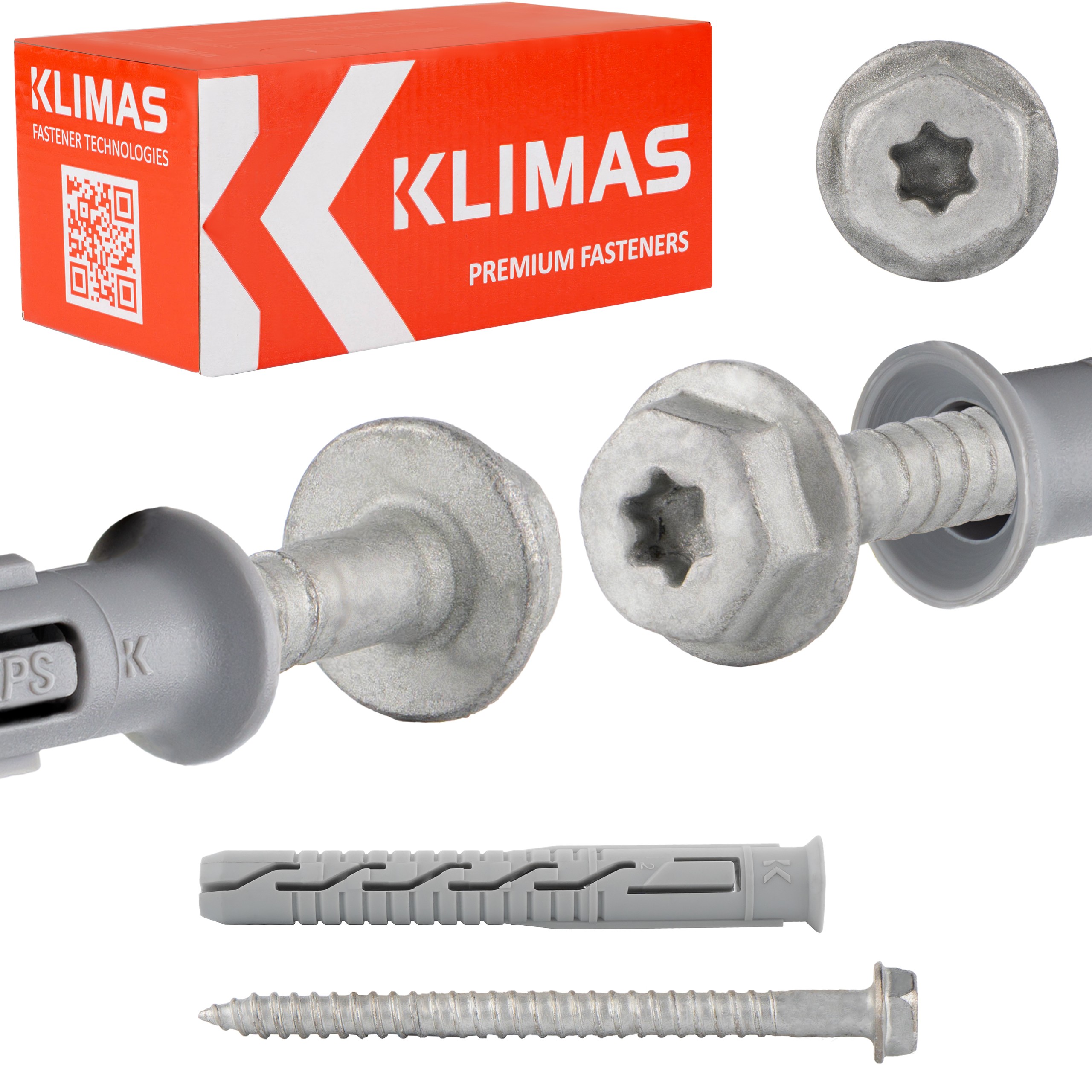

Tiple za okvir

8×120 mm, 50 kom

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Preporučuje se za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska i nije potrebna ugradbena montaža glave vijka u ravnini, za razliku od vijaka s upuštenom glavom.

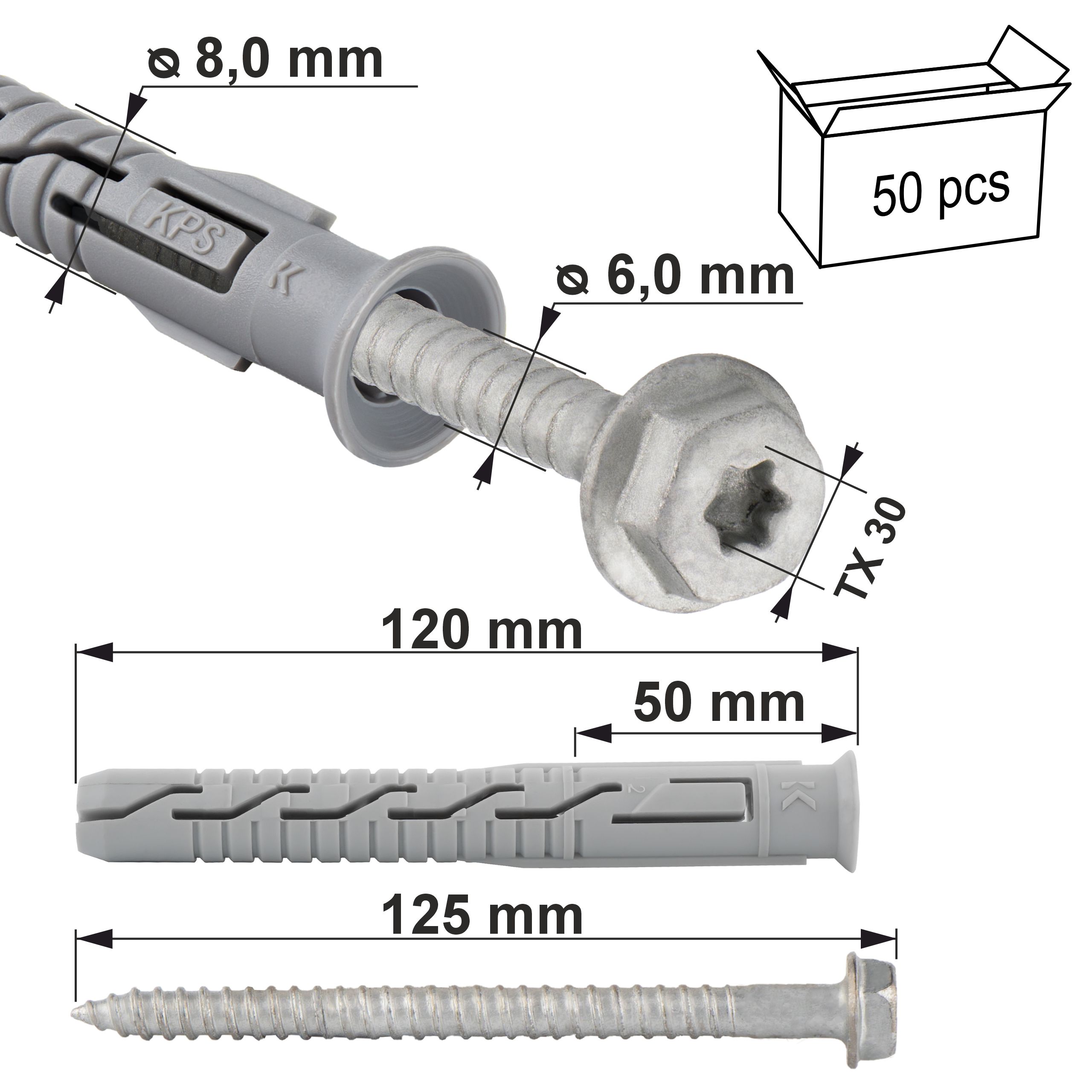

Najvažniji parametri

• Model: KPS-FAST-08120K
• Veličina utikača: 8,0 × 120 mm
• Maksimalna upotrebljiva duljina: 50 mm
• Pakiranje: 50 kom.
• Utičnica: TX-30

Ekspanzijski konektor sastoji se od:

• čahure – plastičnog elementa
• konektora – čeličnog vijka s konusnom glavom i utičnicom TORX-30

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

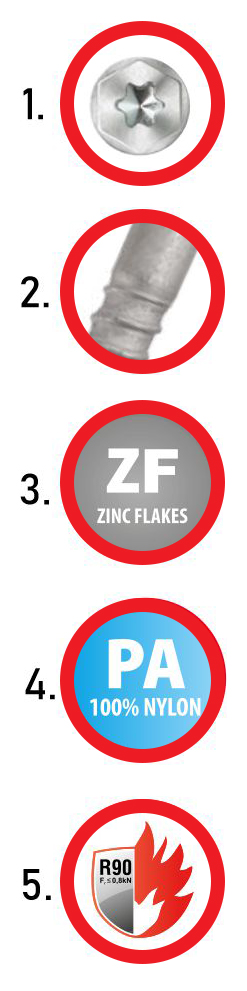

Karakteristike i prednosti

1. Podložna glava s TX-30/SW-10 nastavkom

TX nastavak jamči optimalan prijenos momenta, dok korištenje SW šesterokutne glave omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove ljuskice

Cinkove ljuskice su dvostruko otpornije na koroziju od galvanskog pocinčavanja. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za galvansko pocinčavanje).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za montažu fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektirano opterećenje po jednom spojniku NR <0,8kN (bez trwałego obciążenia centrycznego).

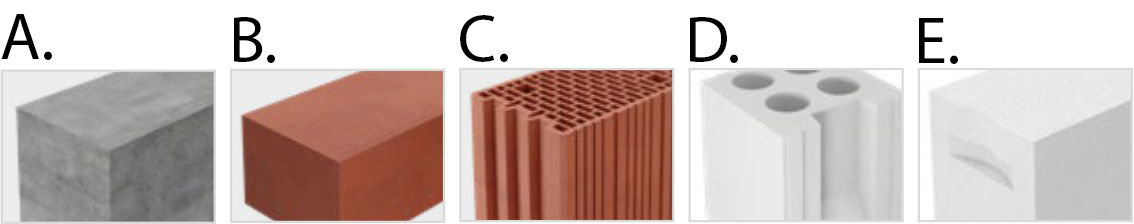

Podloge i primjer primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

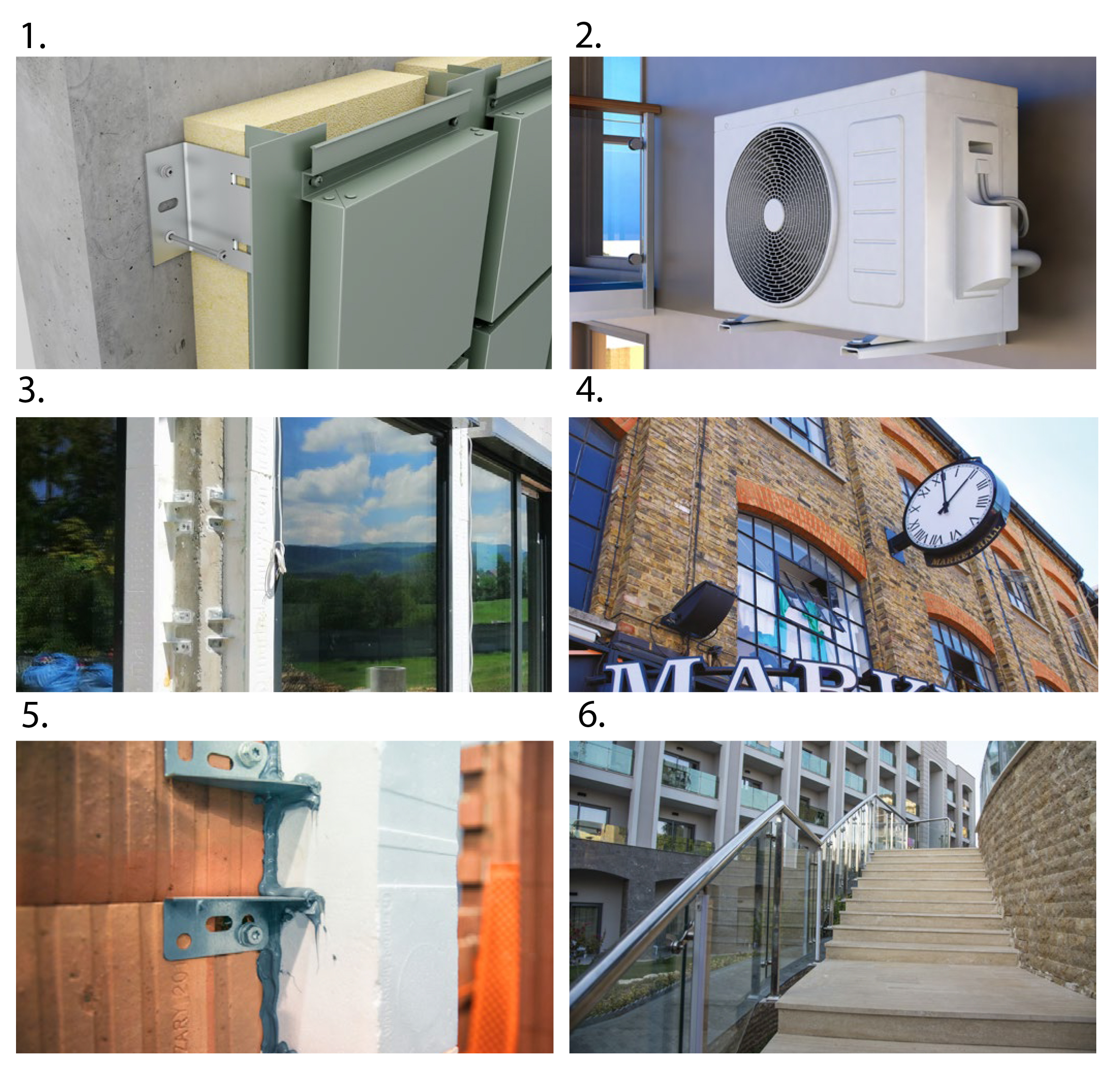

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople ugradnje

4. Ugradnja elemenata građevinskih instalacija

5. Montaža u tehnologiji „tople montaže“

6. Pričvršćivanje elemenata građevinskih instalacija

Ovo su samo primjeri primjene.

Okvirni tipl sa šesterokutnim vijkom s integriranom podloškom i TX utičnicom preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski konektor sastoji se od:

• Plastični element – čahura
• Konektor – čelični vijak

Prethodna montaža konektora znači:

• jednostavniju i bržu montažu
• proizvode spremne za upotrebu bez potrebe za montažom
• bez grešaka pri odabiru čahure za vijak

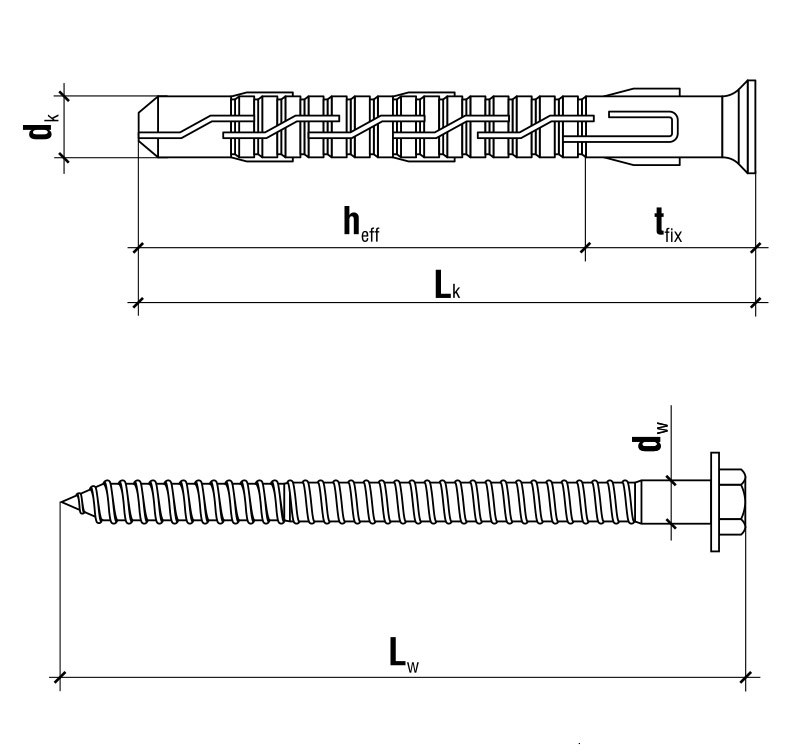

Specifikacija proizvoda

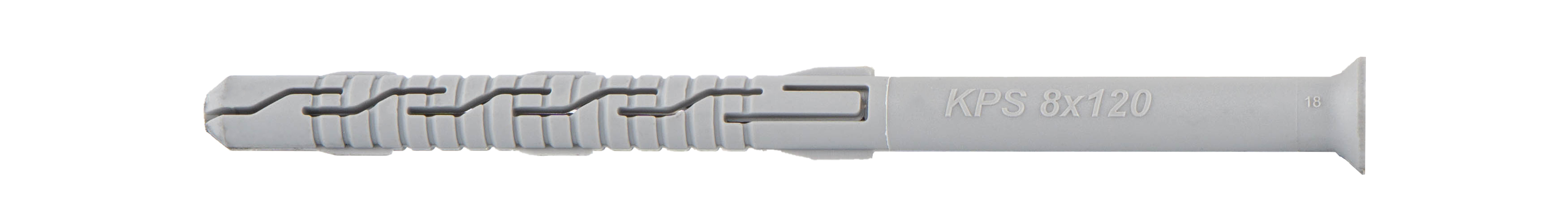

Tipla

• [Dk] Čep promjer: Ø 8,0 mm
• [Lk] Duljina čepa: 120 mm
• [Tfix] Maks. upotrebljiva duljina: 50/70 mm
• [Heff] Dubina sidrenja: 50/70 mm
• Materijal čepa: poliamid (najlon)
• Količina u pakiranju: 50

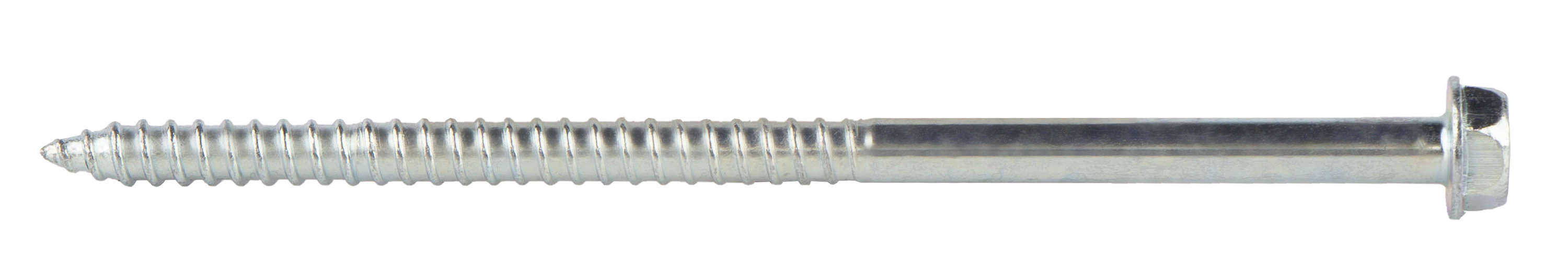

Vijak

• [Dw] Promjer vijka: Ø 6,0 mm
• [Dw] Duljina vijka: 125 mm
• Vrsta utičnice: SW-10 i TX-30
• Materijal vijka: pocinčani čelik
• Količina u pakiranju: 50

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim izvođačima sigurni i prilagođeni specifičnim zadacima.

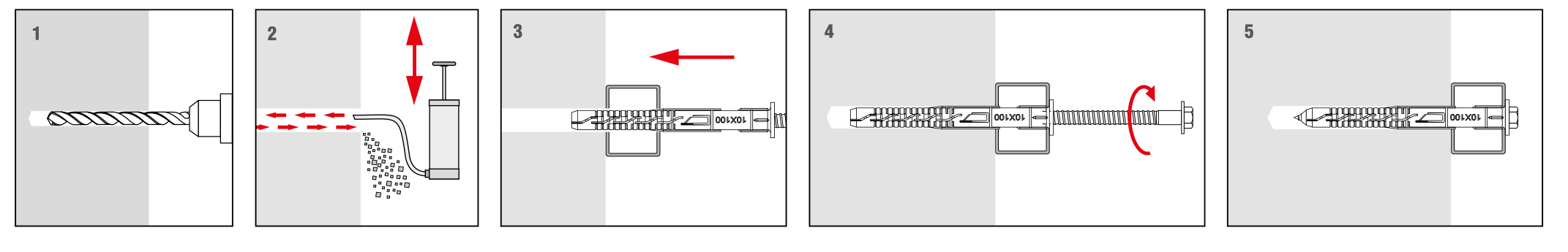

Način ugradnje

• Prije ugradnje identificirajte podlogu u koju će se pričvršćivač ugraditi i usporedite opterećenja koja će pričvršćivač prenositi s nosivostima navedenima u tehničkom listu proizvoda ili europskoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača tako da se zona ekspanzije nalazi unutar konstrukcijskog materijala zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina izbušene rupe treba biti najmanje 10 mm veća od dubine sidrenja pričvršćivača – to će omogućiti pravilno postavljanje čahure u rupu i ukloniti problem skidanja vijaka.
• Korištenje udarnog bušenja ne preporučuje se pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što oštećuje zidove i ne osigurava sigurno prianjanje pričvršćivača.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tiplova.
• Izbušenu rupu treba očistiti, barem dvostrukim prolaskom svrdla, čime će se ukloniti ostaci bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljenih ostataka bušenja.
• Čep se ubacuje u izbušenu rupu i vijak se uvrće dok se potpuno ne ugradi u čahuru.
• Prisilno uvrtanje vijka može uzrokovati njegovo lupanje, što nije pokriveno jamstvom proizvođača.
• Ugradnju treba izvoditi na temperaturama između –20 °C i +40 °C (odnosi se na temperaturu podloge).

KLIMAS vijci – najčešći izbor profesionalaca

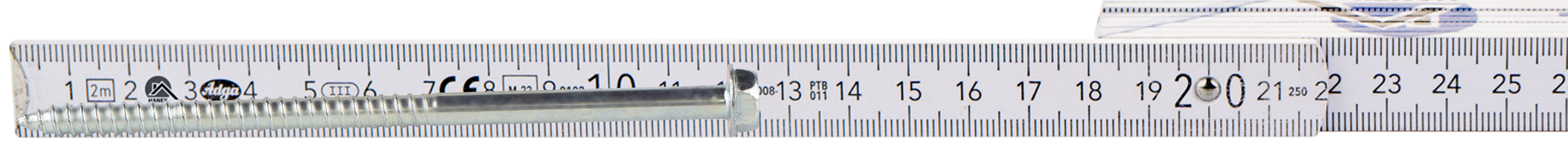

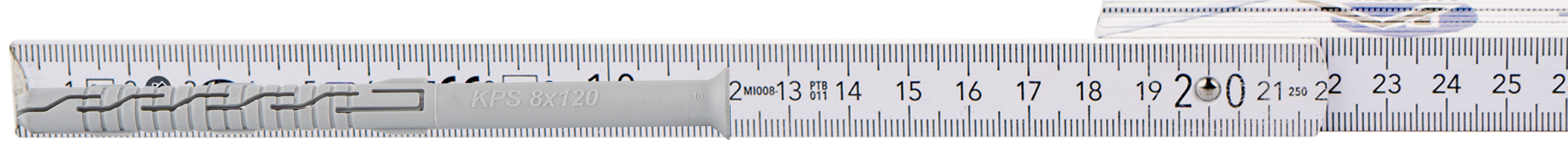

*mjerna traka nije uključena.
