Univerzalni ekspanzijski tiplovi s kukom

8×40 mm 25 kom

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka s ravnom kukom.

Dizajnirani za montažu laganih unutarnjih završnih elemenata i laganih instalacijskih elemenata u sve građevinske podloge.

Najvažniji parametri

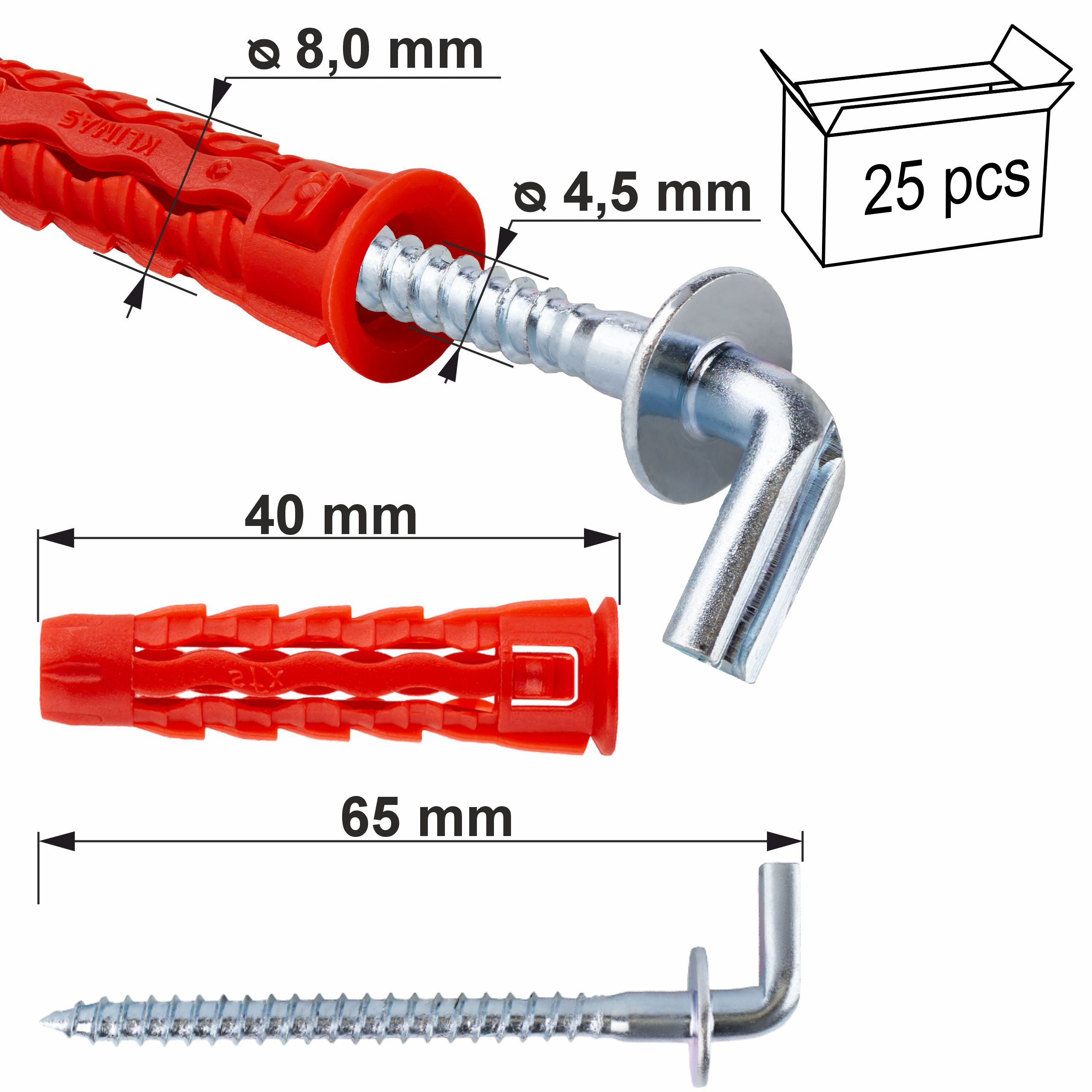

• Model : SFXL-08040065
• Veličina igle: 8,0 × 40 mm
• Veličina kuke: 4,5 × 65 mm
• Pakiranje: 25 kom.
• Materijal igle: poliamid (najlon)
• Materijal kuke: pocinčani čelik

Ekspanzijski konektor sastoji se od:

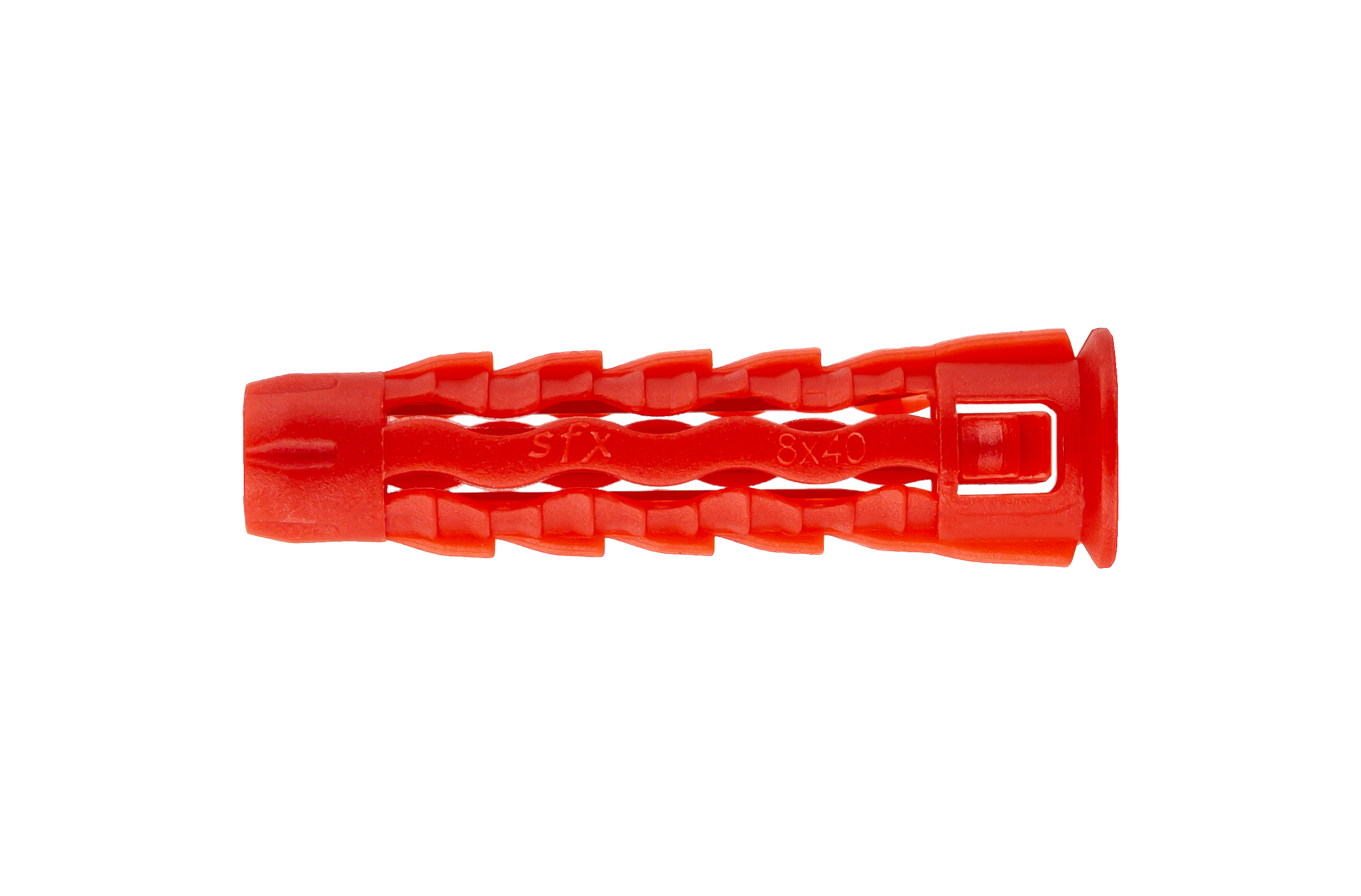

• plastični element – čahura

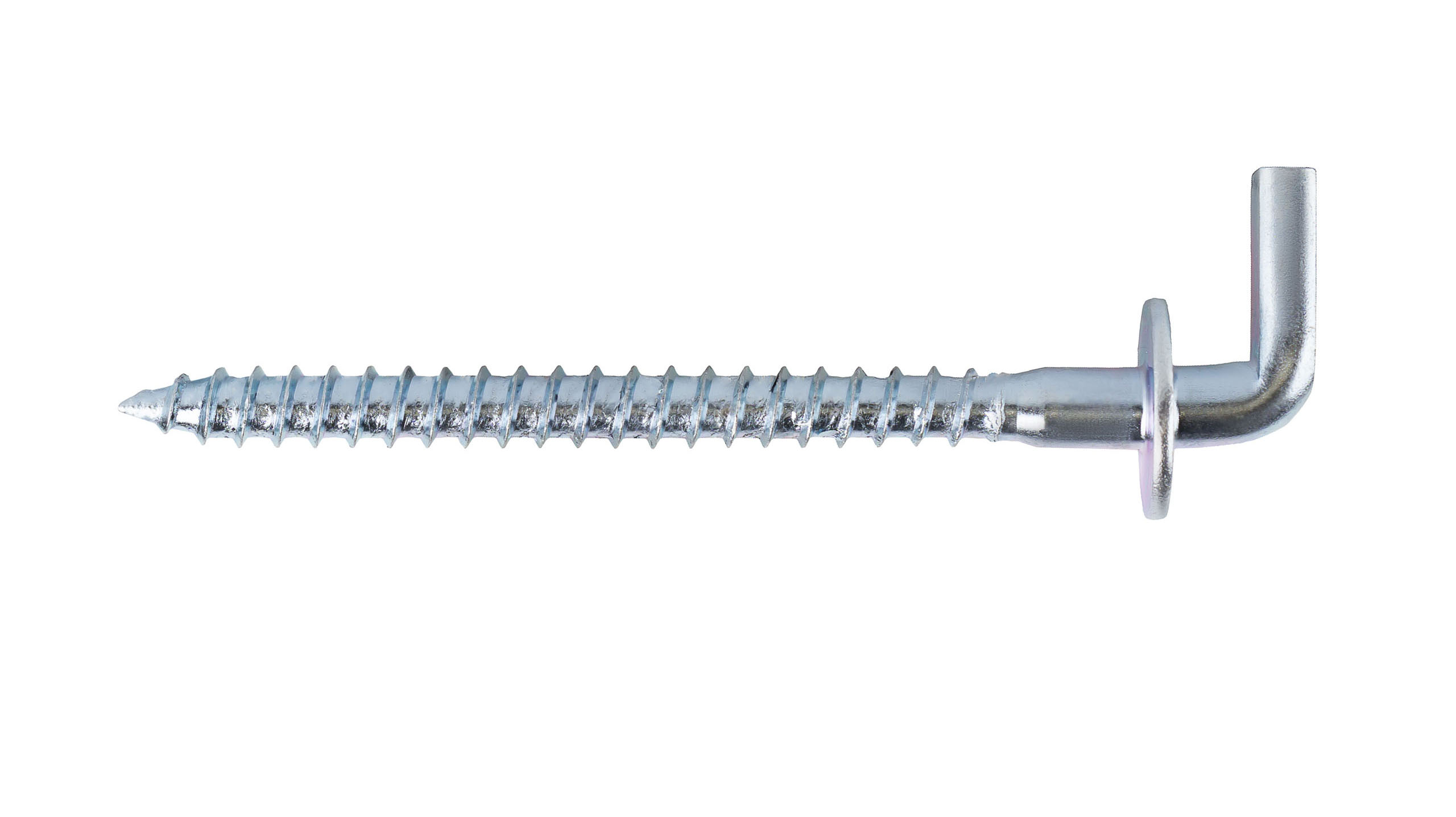

• konektor – čelična kuka

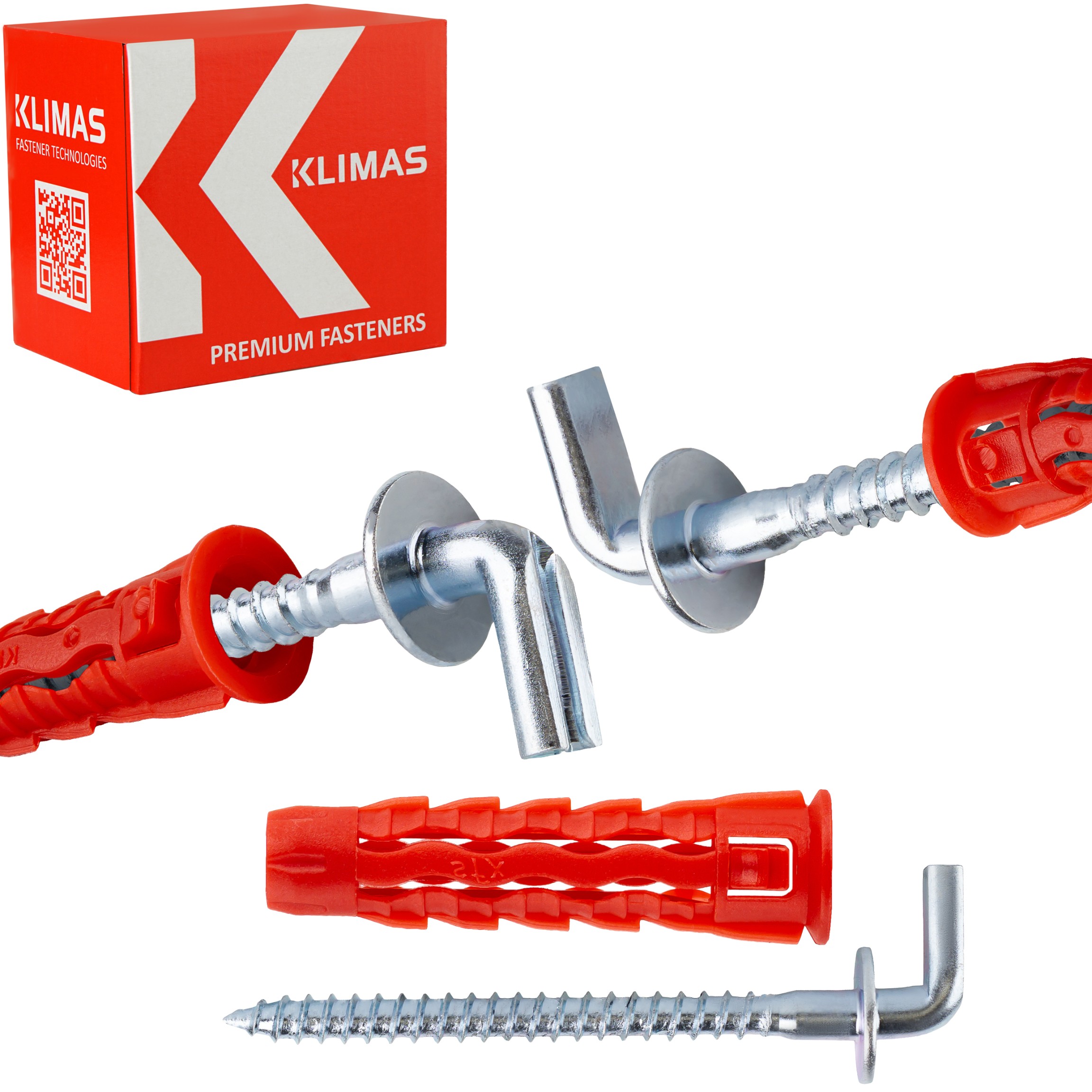

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

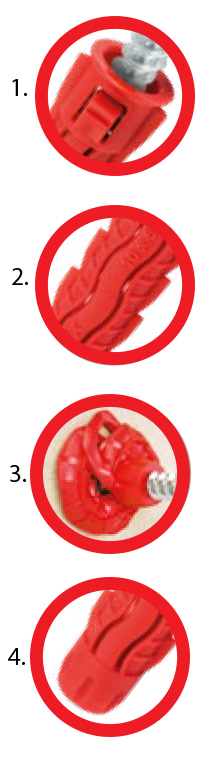

Karakteristike i prednosti

1. Povećani promjer čahure čepa

Povećani promjer ovratnika čahure osigurava sigurno prianjanje na podlozi.

2. Jedinstveni oblik čahure

Jedinstveni oblik čahure prikladan je za sve vrste podloga, što čep čini vrlo svestranim. Unutarnji oblik čahure vodi vijak u konačnu prolaznu rupu, sprječavajući neispravno umetanje vijka i time neispravno širenje.

3. Stabilizacijske „ušice“

Stabilizacijske „ušice“ sprječavaju uvijanje čahure u rupi i povećavaju silu širenja u podlozi. Oblik čahure uzrokuje da se materijal petlja i sigurno usidri na suprotnoj strani tankostijene podloge.

4. Smanjeni početni promjer igle

Smanjenje početnog promjera igle znatno olakšava umetanje čahure u rupu.

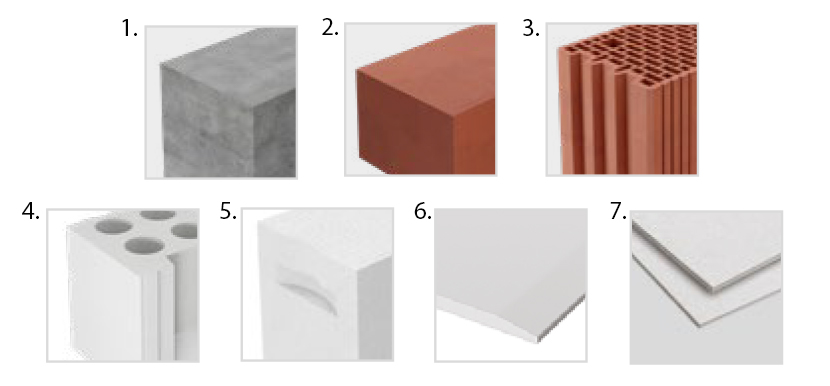

1. Beton
2. Puna keramička opeka
3. Perforirana keramička opeka
4. Šuplja silikatna opeka
5. Gazirani beton
6. Gipsane ploče, 2×G-K
7. Vlaknasto-cementna ploča

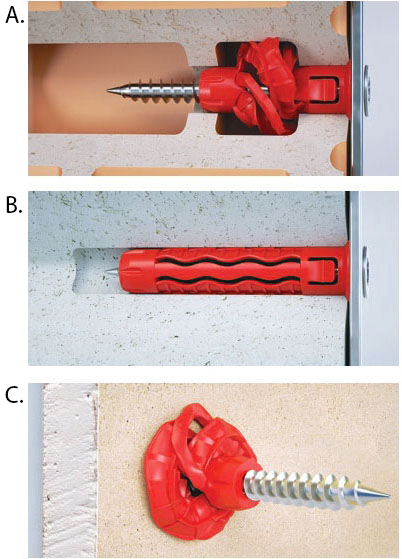

A. Podloge sa šupljim blokovima (npr. keramički blokovi)

B. Pune podloge

C. Gipsane ploče, OSB ploče

Primjeri upotrebe

1. Ugradnja visećih elemenata u podloge od prirodnog kamena
2. Ugradnja visećih elemenata
3. Pričvršćivanje namještaja stanova
4. Pričvršćivanje rasvjetnih elemenata

Ovo su samo primjeri primjene.

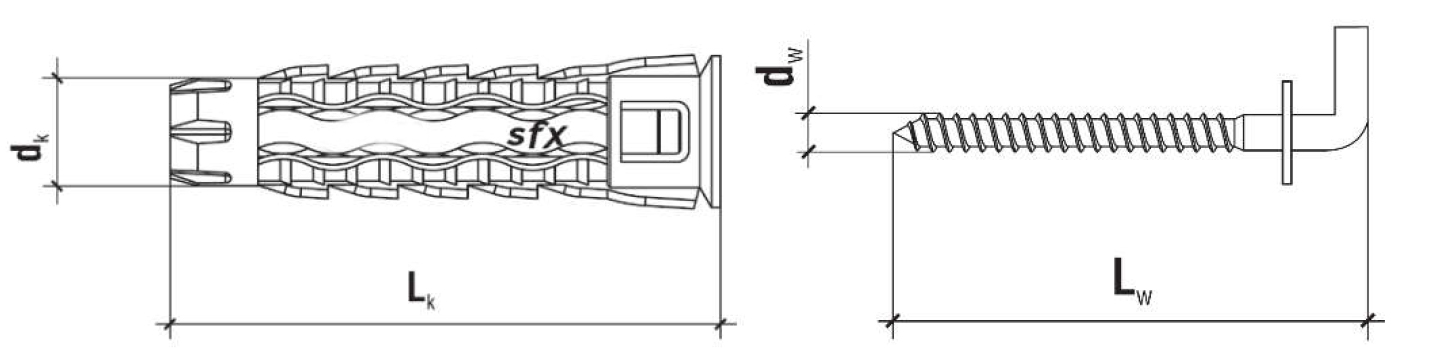

Specifikacije proizvoda

• promjer igle [dk]: Ø 8,0 mm
• duljina igle [Lk]: 40 mm
• promjer kuke [dw]: Ø 4,5 mm
• duljina kuke [Lw]: 65 mm
• količina u pakiranju: 50
• materijal igle: poliamid (najlon)
• materijal kuke: pocinčani čelik
• vrsta montaže : predmontaža
• podloga : beton , puna opeka, perforirana keramička opeka, gazirani beton, gipsane ploče, cementne ploče

Certifikat:

• Nacionalna tehnička ocjena – ITB-KOT-2021/1847 izdanje 1

Tiple koje nudimo karakterizira najviša kvaliteta i mogu se bezbrižno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima

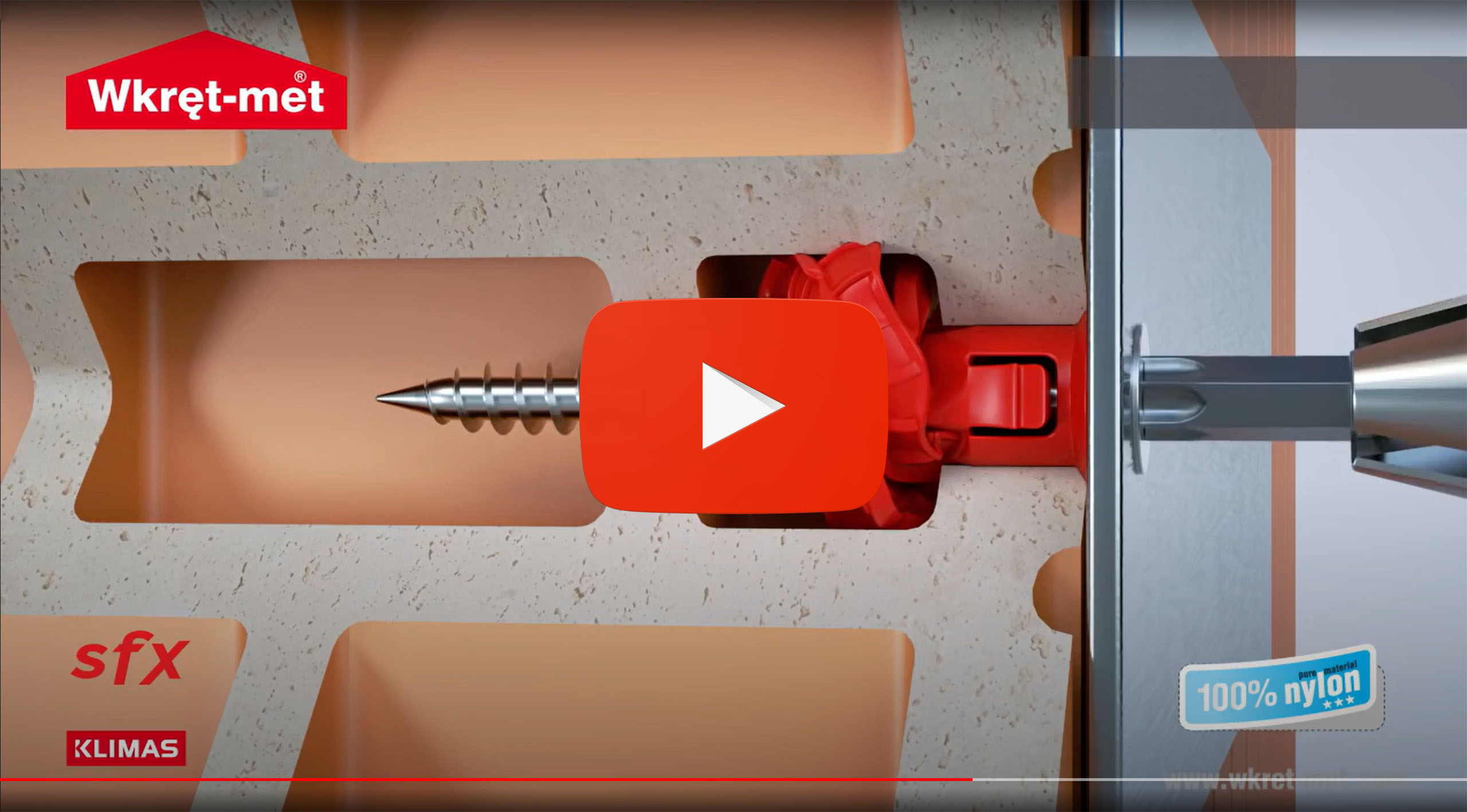

https://youtu.be/zeni9EoQpvc?…

(kopirajte poveznicu i zalijepite u prozor preglednika)

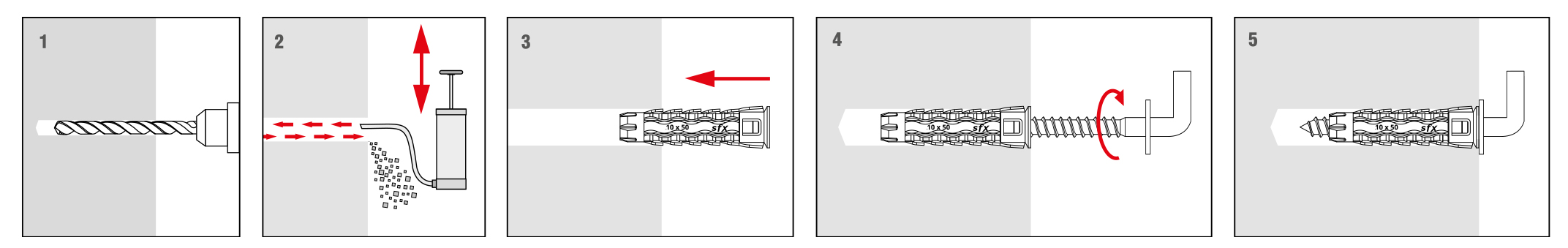

Način ugradnje

• Prije ugradnje, identificirajte podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenijeti s nosivošću navedenom u Nacionalnoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača (vijak + čahura), ovisno o debljini elemenata koji se pričvršćuju.
• Metoda bušenja se nadzire (rupe u zidanim podlogama od perforiranih elemenata ili gaziranog betona trebaju se
• izbušiti rotacijskom bušilicom bez udarca).
• Promjer izbušenih rupa trebao bi biti u skladu s promjerom korištenih spojnica.
• Rupe u podlogama od punog materijala trebale bi biti otprilike 10 mm dublje od dubine sidrišta spojnice.
• Rupe u punim materijalima treba očistiti od ostataka bušenja pomicanjem bušilice naprijed-natrag smanjenom brzinom.
• Zatim se u rupu umetne plastična čahura i vijak se uvrće dok se ne ugradi u čahuru (početna
• montaža).

KLIMAS tiple – najčešći izbor profesionalaca

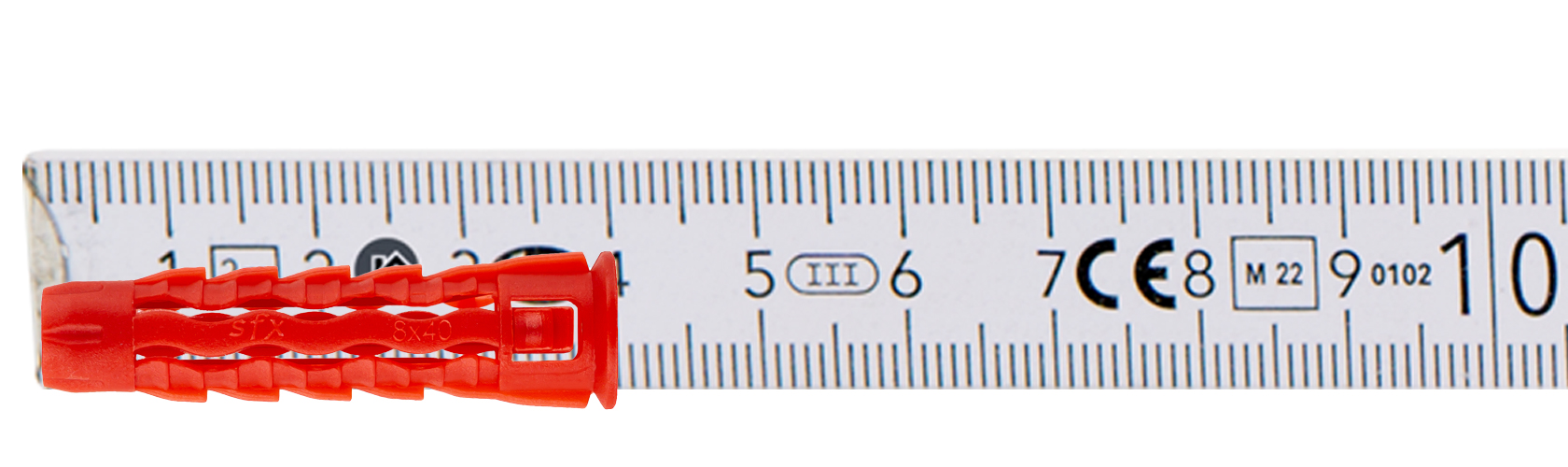

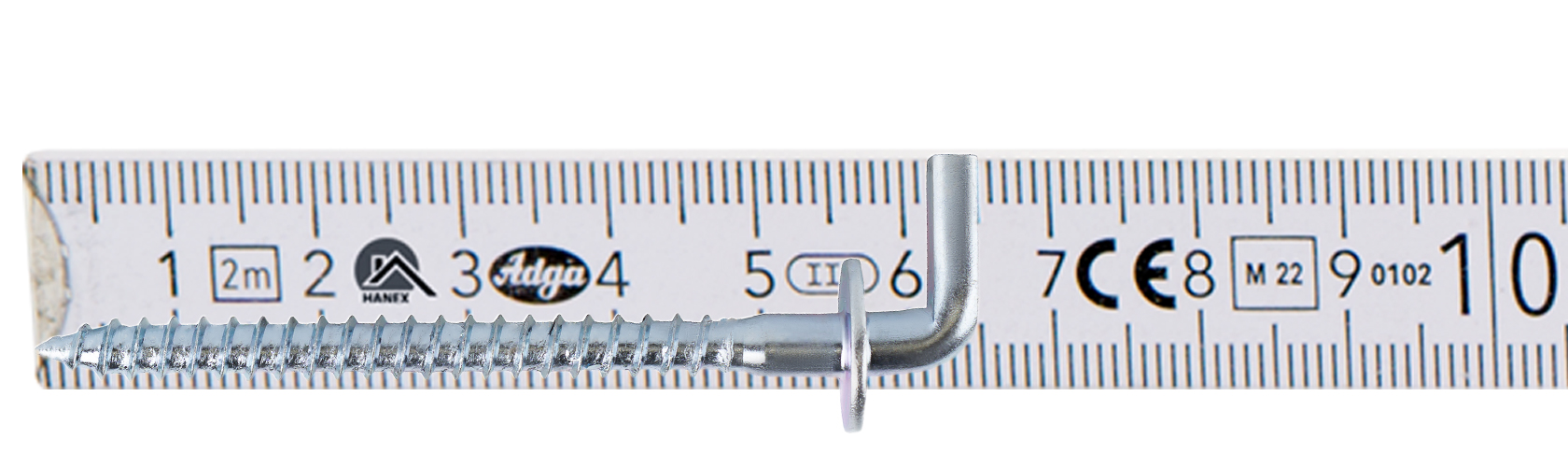

*mjerna traka nije uključena u aukciju (koristi se samo za bolju prezentaciju vijaka)
