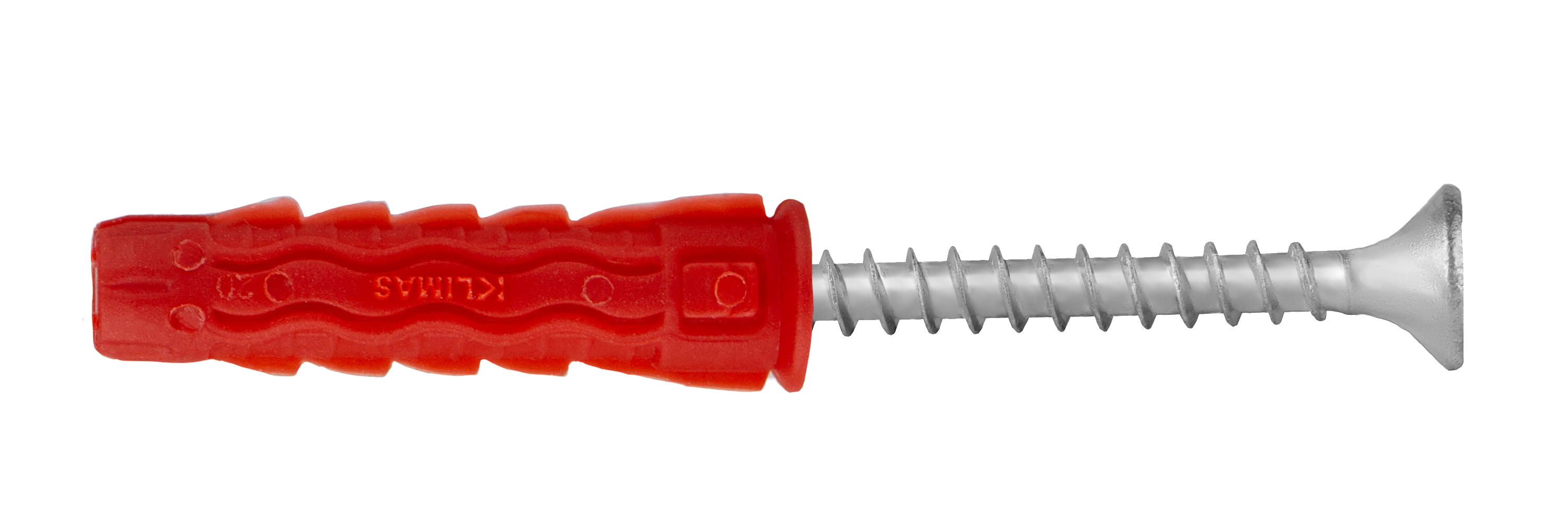

Univerzalni ekspanzijski tiplovi

8×40/60 mm 100 kom.

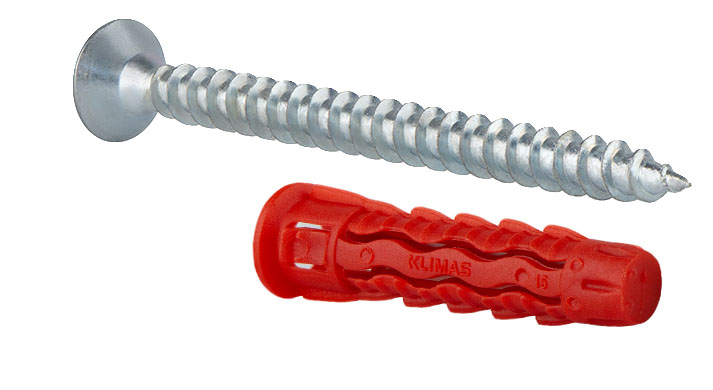

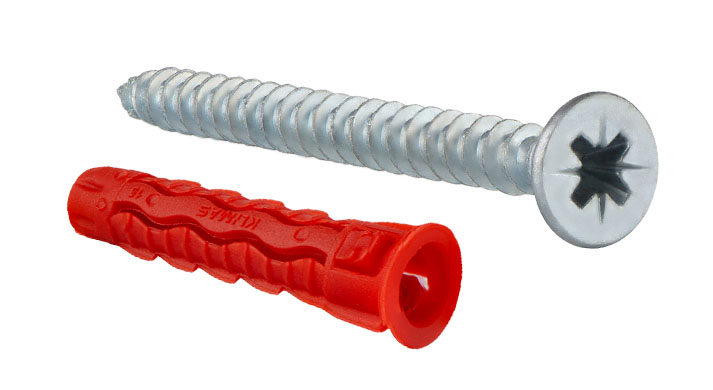

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka s konusnom glavom i PZ-2 utičnicom.

Dizajnirani za montažu laganih unutarnjih završnih elemenata i laganih instalacijskih elemenata u sve građevinske podloge.

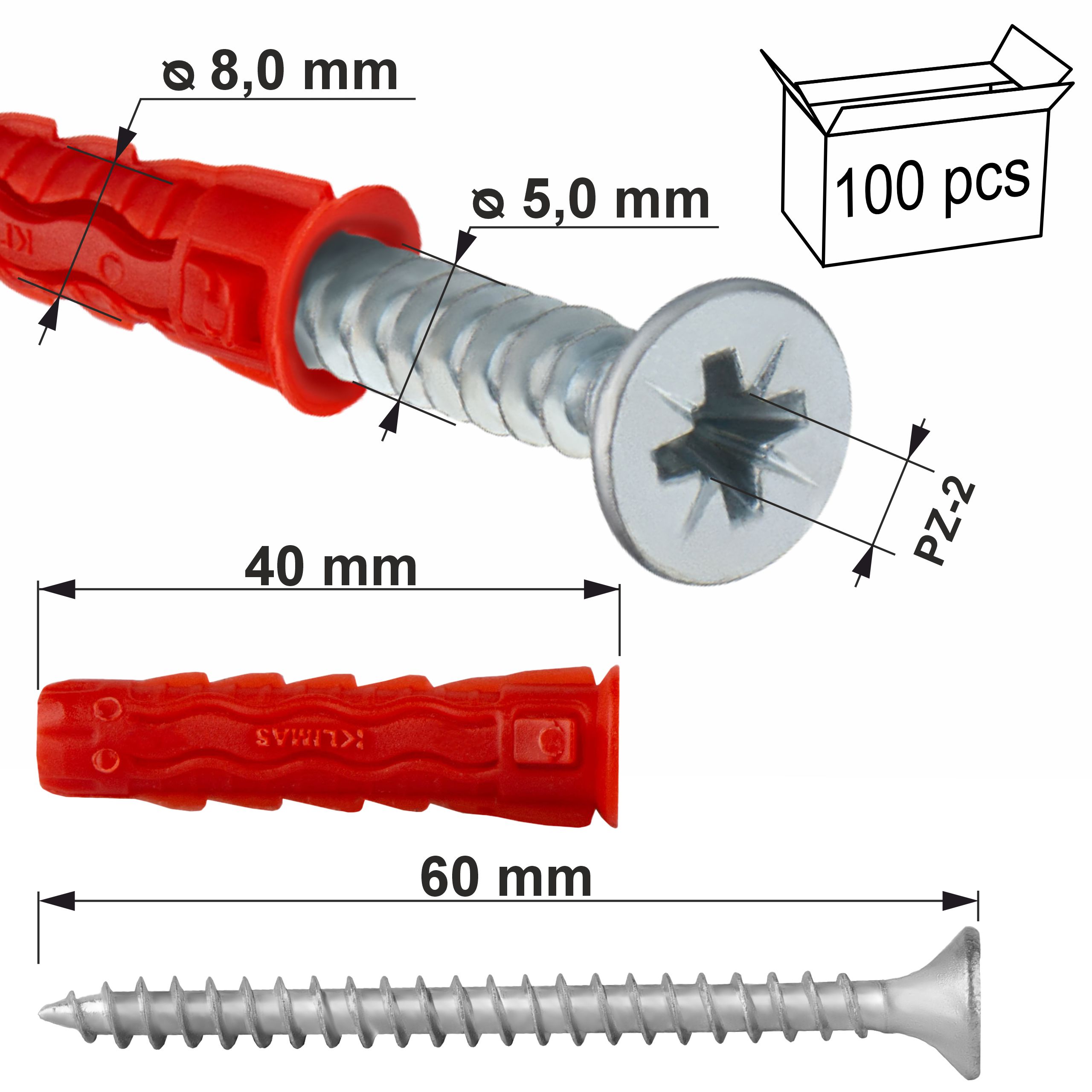

Najvažniji parametri

• Model : SFXP-08040060
• Veličina čepa: 8,0×40 mm
• Veličina vijka: 5,0×60 mm
• Pakiranje: 100 kom.
• Maksimalna upotrebljiva duljina: 20 mm
• Čahura: PZ-2
• Materijal tiple: poliamid (najlon)
• Materijal vijka: pocinčani čelik

Ekspanzijski konektor sastoji se od:

• plastični element – čahura,
• spojnica – čelični vijak.

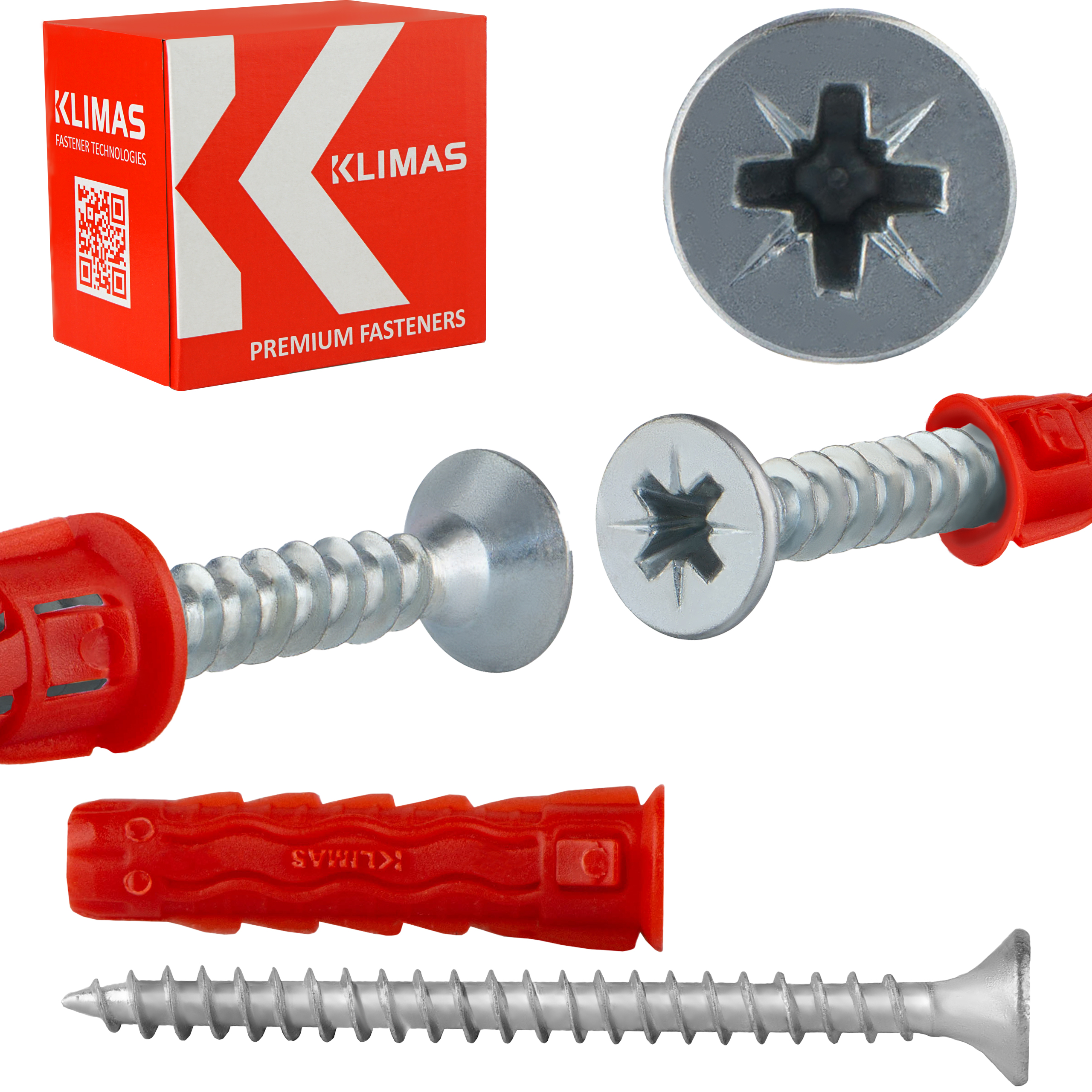

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

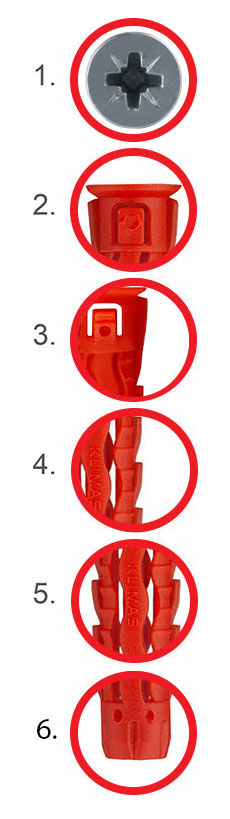

Karakteristike i prednosti

1. Pocinčana konusna glava s PZ utičnicom

Cinčani premaz jamči iznimnu otpornost na koroziju, zahvaljujući kojoj održava svoju trajnost, a konusna glava omogućuje potpuno poravnanje s površinom pričvršćenog elementa.

2. Povećani promjer ovratnika

Osigurava da je čahura čvrsto poduprta na tlu – proizvod je stabilniji i manje osjetljiv na pomicanje tijekom upotrebe.

3. Stabilizacijske „peraje“

Ovaj element sprječava rotaciju čahure u tlu tijekom zavrtanja, što povećava preciznost montaže i minimizira rizik od labavih spojeva.

4. Stabilizacijske „ušice“

Omogućuje još bolju stabilizaciju čahure, što je ključno u primjenama gdje je trajnost prioritet.

5. Jedinstveni oblik čahure

Jamči stvaranje „čvora“, što povećava površinu pritiska u praznim prostorima. To osigurava da proizvod savršeno obavlja svoju funkciju i osigurava čvrstu vezu.

6. Manji početni promjer čahure

Njegov manji početni promjer inovativno je rješenje koje značajno pojednostavljuje proces ugradnje u rupu. To omogućuje brže i učinkovitije umetanje proizvoda.

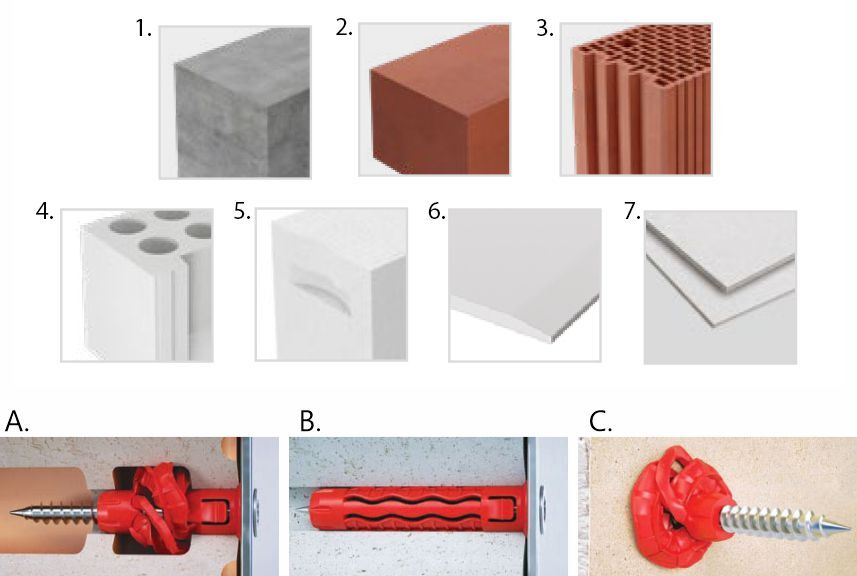

Podloge

1. Beton
2. Puna keramička opeka
3. Perforirana keramička opeka
4. Šuplja silikatna opeka
5. Gazirani beton
6. Gipsane ploče, 2×G-K
7. Vlaknastocementna ploča

A. Podloge sa šupljim opekama (npr. keramičke šuplje opeke)

B. Pune podloge

C. Gipsane ploče, OSB ploče

Primjeri primjena

1. Ugradnja dizajnerskih elemenata u podloge od gipsanih obloga.
2. Ugradnja dekorativnih elemenata u podloge od OSB ploča.
3. Ugradnja nadzornih elemenata na zidove od opeke.
4. Ugradnja završnih elemenata stanova u miješane podloge.

Ovo su samo primjeri primjena.

Inovativni dizajn čahure kotača osigurava svestranu upotrebu – može se bez problema koristiti na bilo kojoj vrsti podloge.

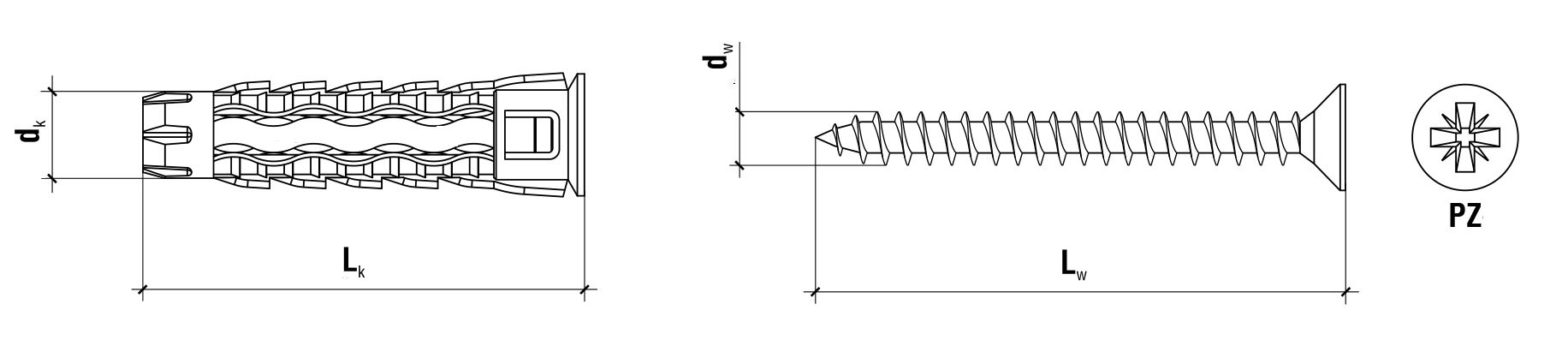

Specifikacije proizvoda

• promjer čepa [dk]: Ø 8,0 mm
• duljina čepa [Lk]: 40 mm
• promjer vijka [dw]: Ø 5,0 mm
• duljina vijka [Lw]: 60 mm
• maks. upotrebljiva duljina [tfix]: 20 mm
• utičnica: PZ-2
• broj kom. u pakiranju: 100
• materijal tiple: poliamid (najlon)
• materijal vijak: pocinčani čelik
• vrsta ugradnje : predmontaža
• podloga : beton , puna opeka, perforirana keramička opeka, gazirani beton, gipsane ploče, cementne ploče

Certifikat:

• Nacionalna tehnička ocjena – ITB-KOT-2021/1847 izdanje 1

Tiple koje nudimo karakteriziraju najviša kvaliteta i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

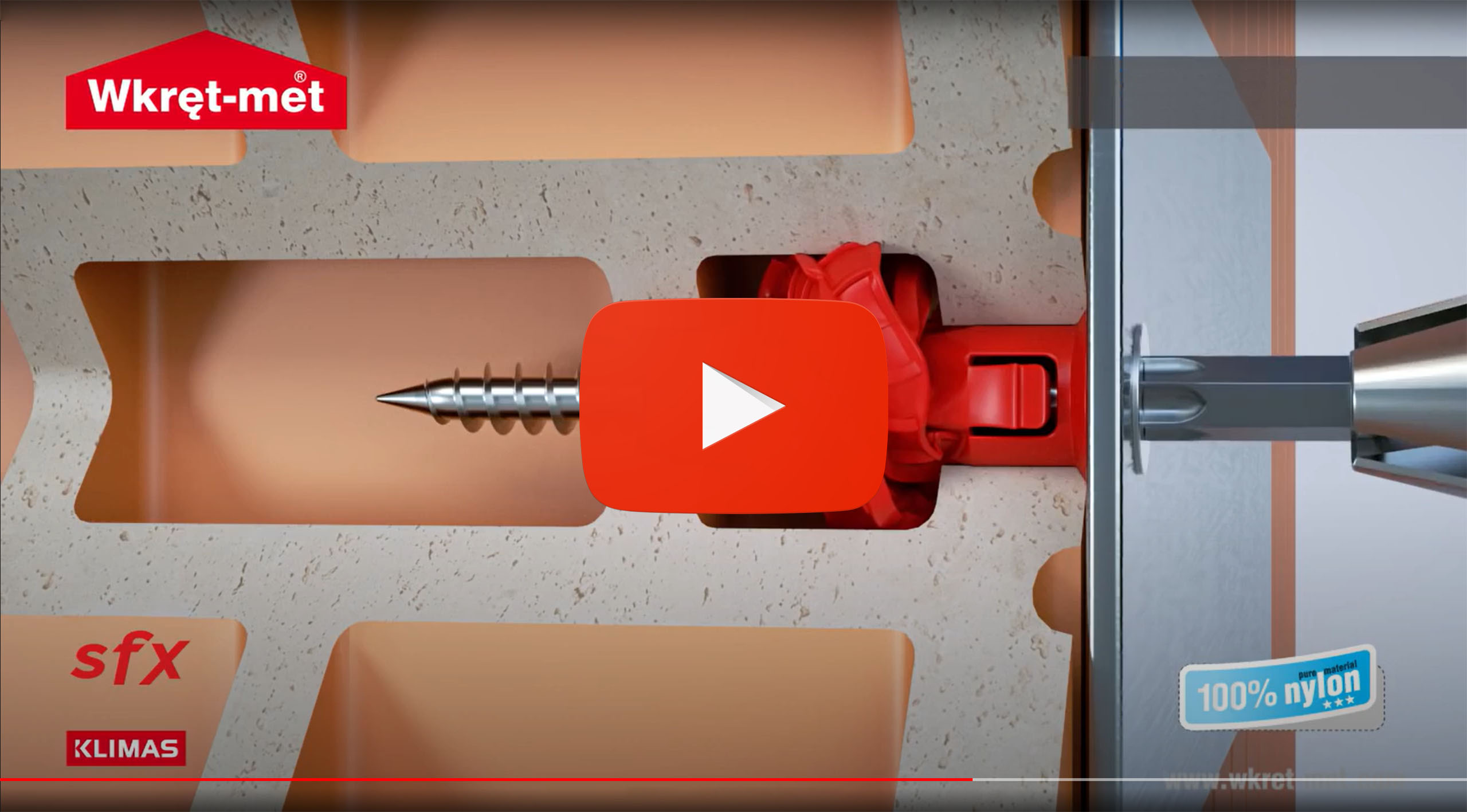

Video koji predstavlja proizvod

https://youtu.be/zeni9EoQpvc?…

(kopirajte poveznicu i zalijepite u prozor preglednika)

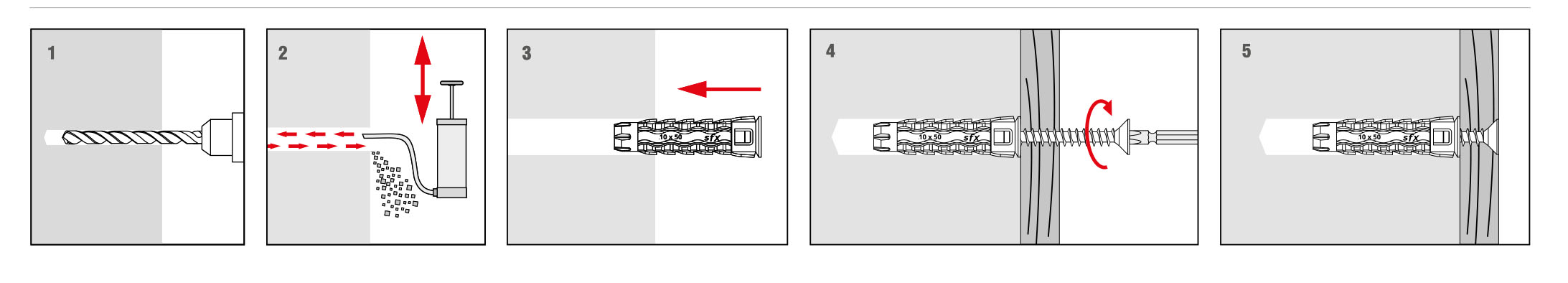

Način ugradnje

• Prije ugradnje, odredite podlogu u koju će se ugraditi spojnica i usporedite opterećenja koja će spojnica prenositi s nosivostima navedenima u Nacionalnoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu spojnice (vijak + čahura), ovisno o debljini elemenata koji se pričvršćuju.
• Metoda bušenja se nadzire (rupe u zidanim podlogama od perforiranih elemenata ili gaziranog betona treba bušiti rotacijskom bušilicom bez udarca).
• Promjer izbušenih rupa treba odgovarati promjeru korištenih pričvršćivača.
• Rupe u punim materijalima trebaju biti otprilike 10 mm dublje od dubine ugradnje pričvršćivača.
• Rupe u punim materijalima treba očistiti od ostataka bušenja pomicanjem bušilice naprijed-natrag smanjenom brzinom.
• Zatim se u rupu umetne plastična čahura i vijak se uvrće kroz pričvršćivač dok ne prodre u čahuru (predmontaža).

KLIMAS tiple – najčešći izbor profesionalaca

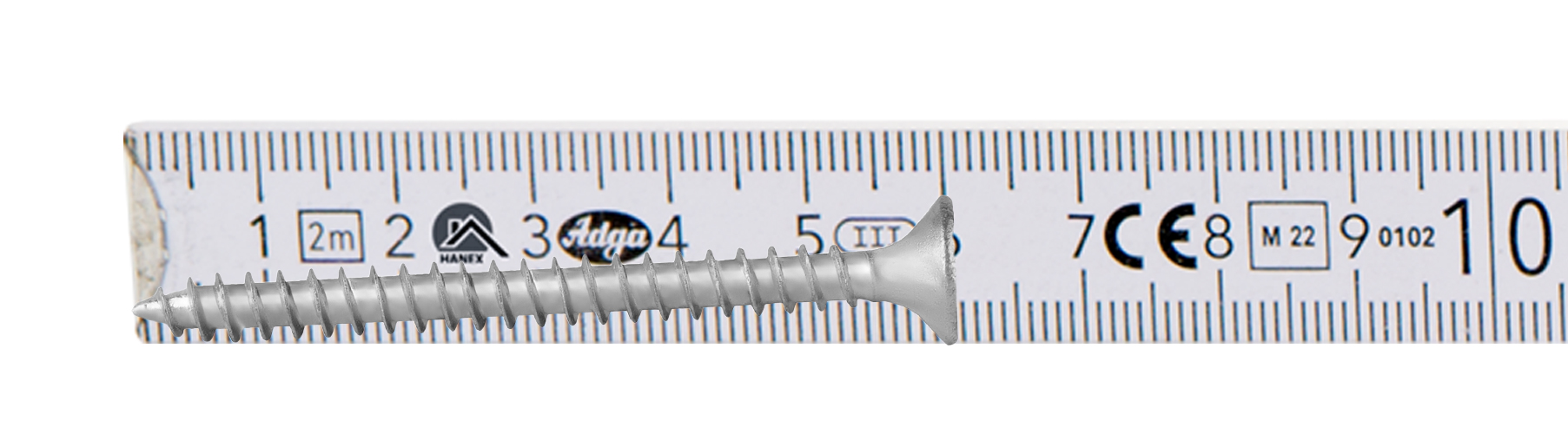

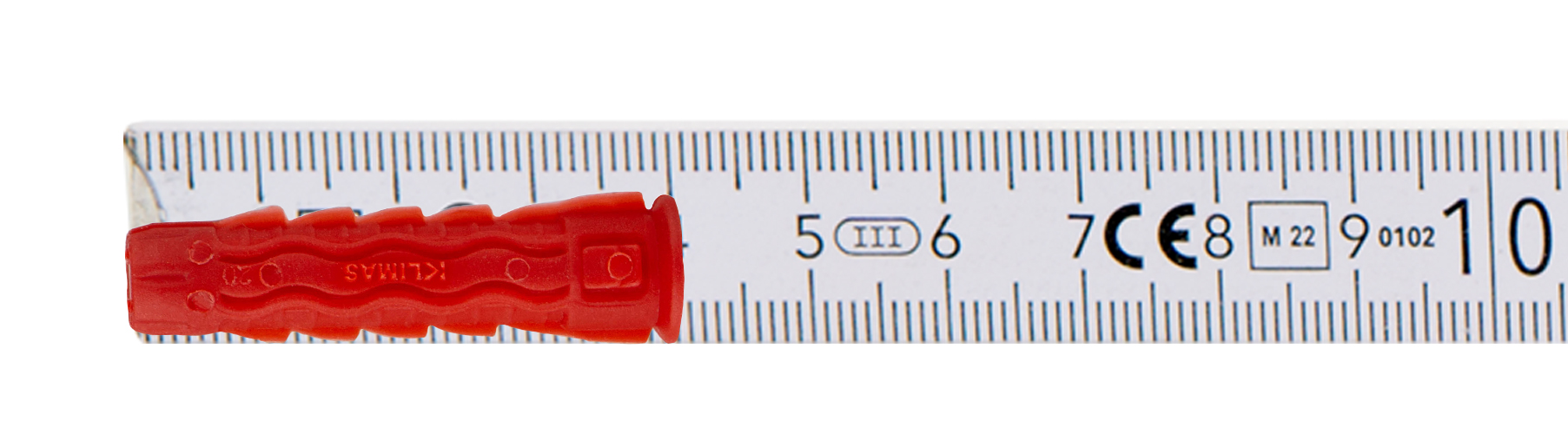

*mjerna traka nije uključena u aukciju (koristi se samo za bolju prezentaciju vijaka)
