Univerzalni vijak za tiple stožasti SFXP-10050060

Univerzalni ekspanzijski tiplovi

10×50/60 mm 50 kom.

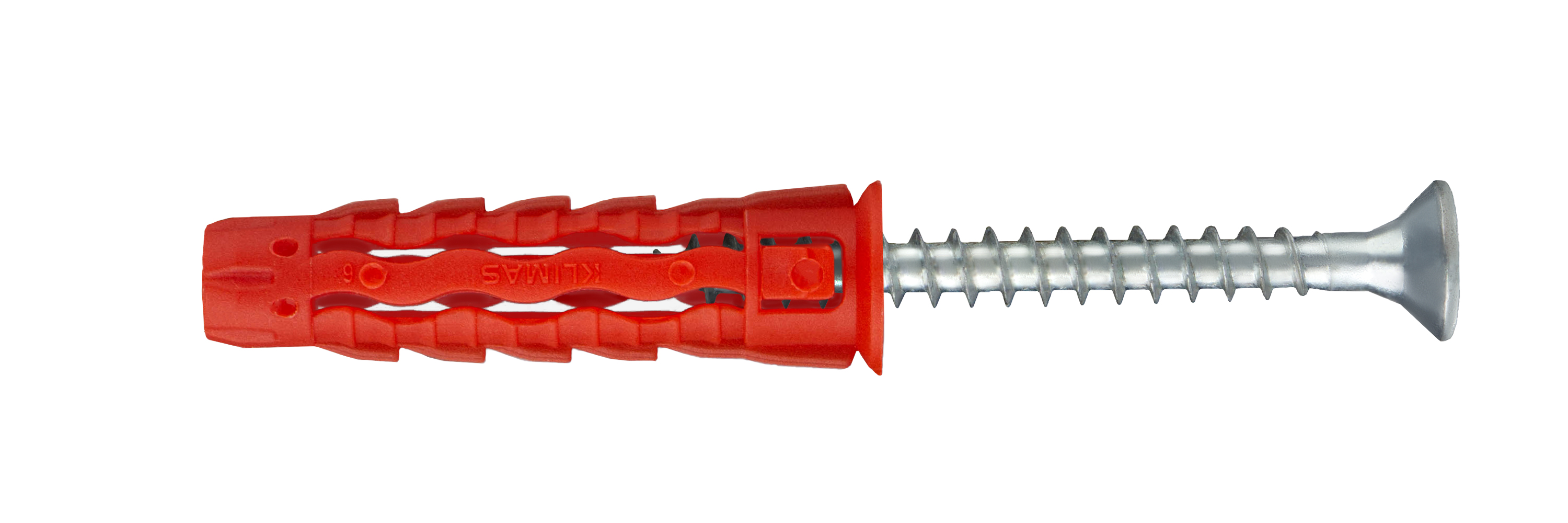

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka s upuštenom glavom i PZ-3 utičnicom.

Dizajnirano za montažu laganih unutarnjih završnih elemenata i laganih instalacijskih elemenata u sve građevinske podloge.

Ključni parametri

• Model: sfxp-10050060
• Veličina tipla:10,0×50 mm
• Veličina vijka:6,0×60 mm
• Pakiranje: 50 kom.
• Maksimalna upotrebljiva duljina:10 mm
• Utičnica: PZ-3
• Materijal čepa: poliamid (najlon)
• Materijal vijka: pocinčani čelik

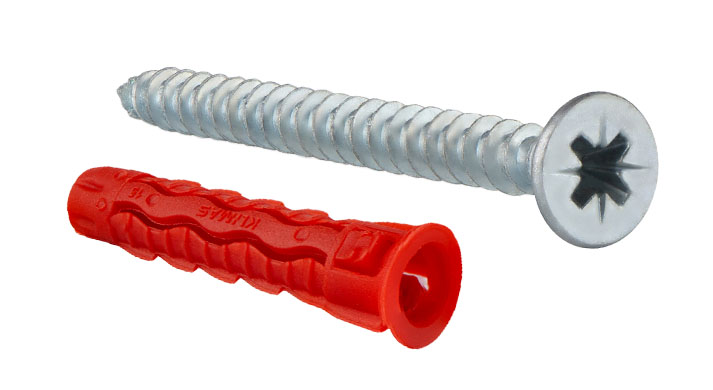

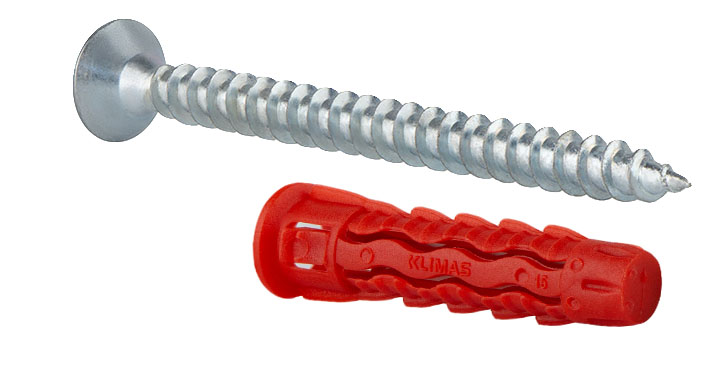

Ekspanzijski konektor sastoji se od:

• plastičnog elementa – čahure,
• konektora – čeličnog vijka.

Originalni proizvod renomirane tvrtke klima Wkręt-Met ®

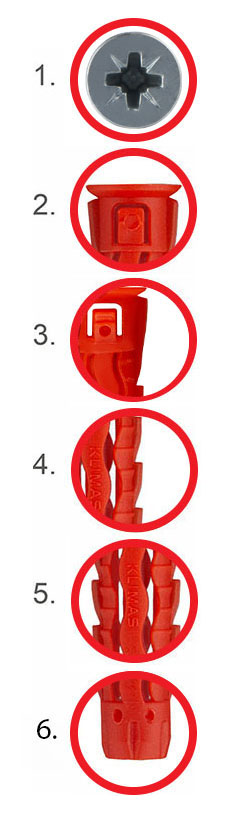

Značajke i prednosti

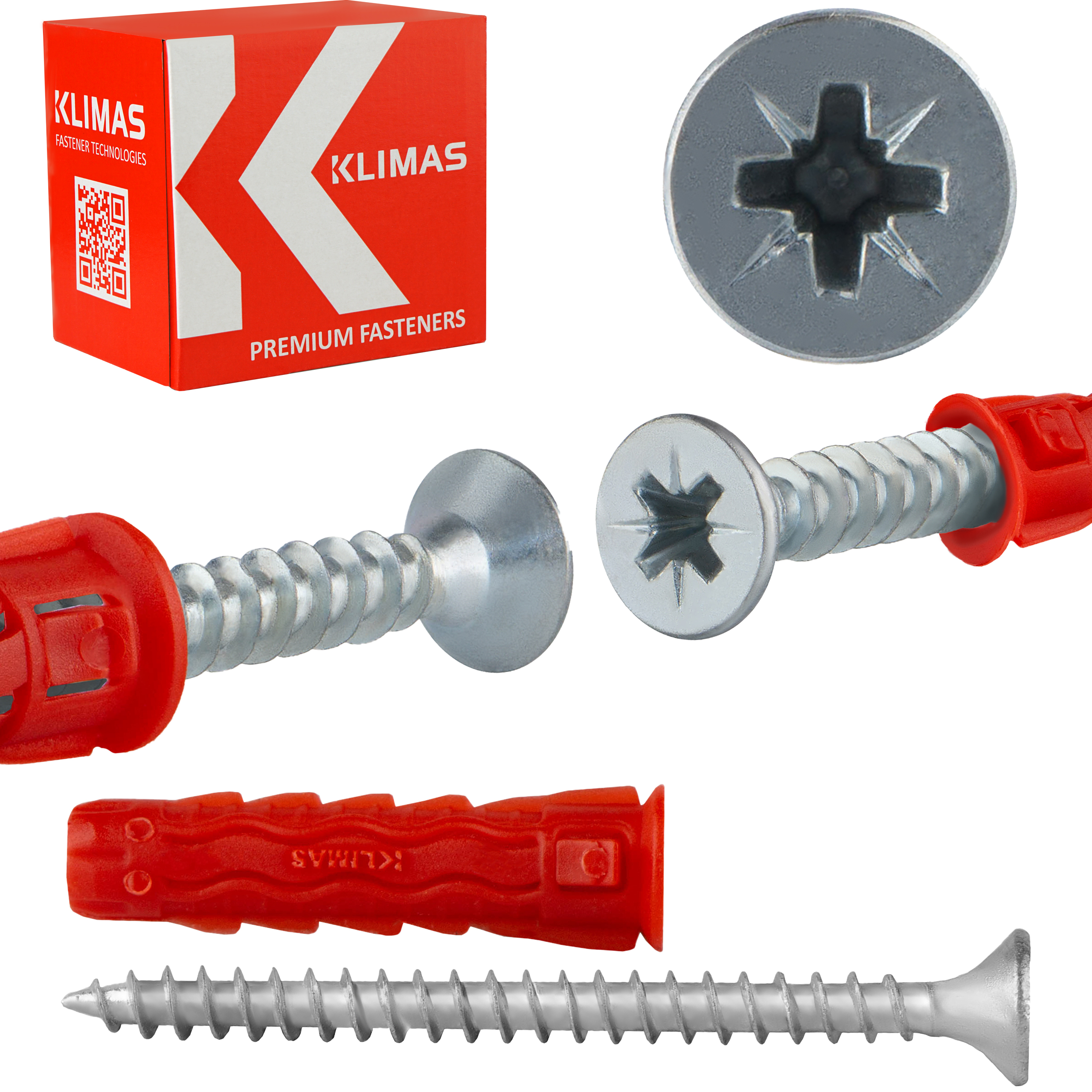

1. Pocinčana konusna glava s PZ utičnicom

Pocinčavanje jamči iznimnu otpornost na koroziju, čime se održava trajnost, a konusna glava omogućuje potpuno poravnanje s površinom pričvršćenog elementa.

2. Povećani promjer ovratnika

Osigurava čvrsto držanje čepa na tlu – proizvod je stabilniji i manje osjetljiv na pomicanje tijekom upotrebe.

3. Stabilizirajuće „peraje“

Ovaj element sprječava rotaciju tiple u tlu tijekom zavrtanja, što povećava preciznost montaže i minimizira rizik od labavih spojeva.

4. Stabilizirajuće „izbočine“

Omogućuje još bolju stabilizaciju čahure, što je ključno u primjenama gdje je trajnost prioritet.

5. Jedinstveni oblik čahure

Jamči stvaranje „čvora“, što povećava površinu pritiska u praznim prostorima. To omogućuje proizvodu da savršeno obavlja svoju funkciju i osigurava čvrstu vezu.

6. Manji početni promjer čahure

Njezin manji početni promjer inovativno je rješenje koje značajno pojednostavljuje proces ugradnje u rupu. To vam omogućuje bržu i učinkovitiju ugradnju proizvoda.

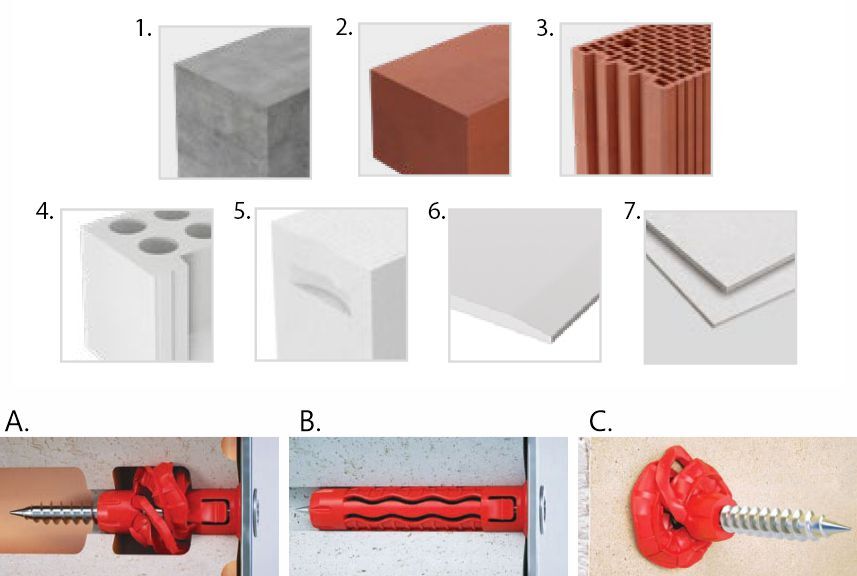

Supstrati

1. Beton
2. Puna keramička opeka
3. Purforirana keramička opeka
4. Šuplja silikatna opeka
5. Porobeton
6. Gipskartonske ploče, 2×Gipskartonske ploče
7. Vlaknastocementna pločaA. Podloge sa šupljim blokovima (npr. keramički blokovi)B. Pune podlogeC. Gipsane ploče, OSB ploče

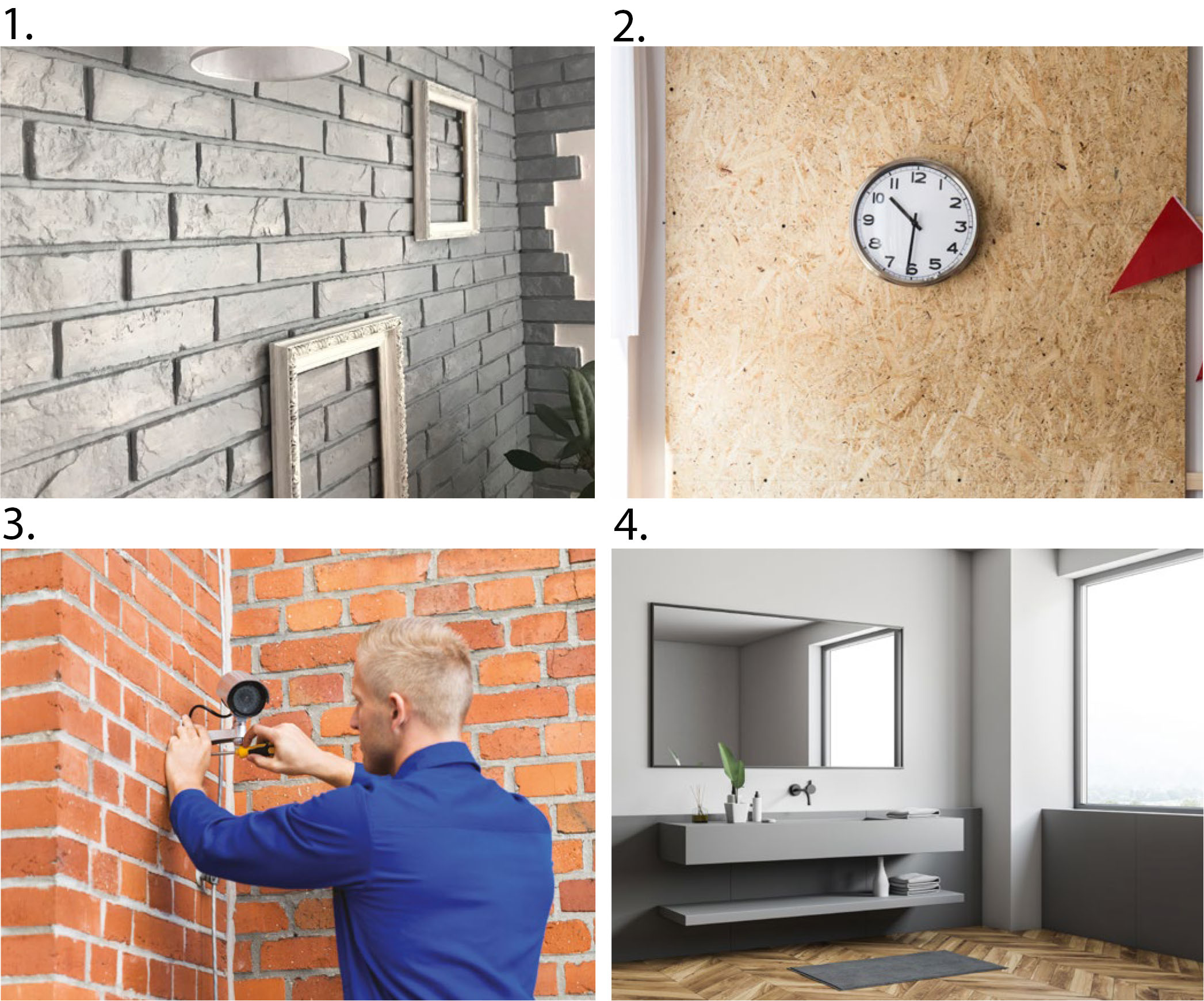

Primjeri upotrebe

1. Ugradnja dizajnerskih elemenata u podloge od gipsanih ploča.
2. Ugradnja ukrasnih elemenata u podloge od OSB ploča.
3. Ugradnja nadzornih elemenata na zidove od opeke.
4. Ugradnja završnih elemenata stanova u miješane podloge.

Ovo su samo primjeri primjene.

Inovativni dizajn čahure kotača osigurava svestranu upotrebu – može se sigurno koristiti na bilo kojoj vrsti podloge.

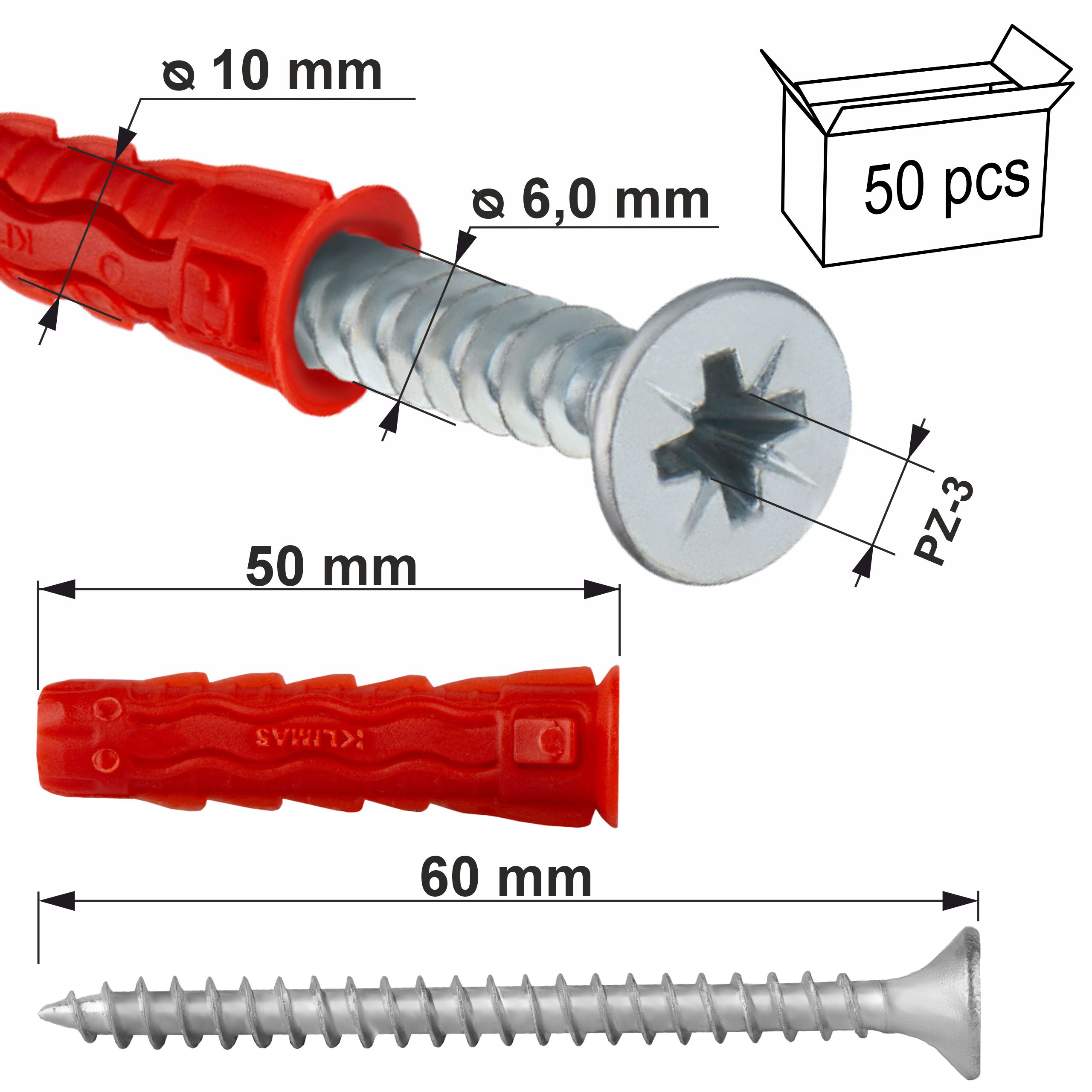

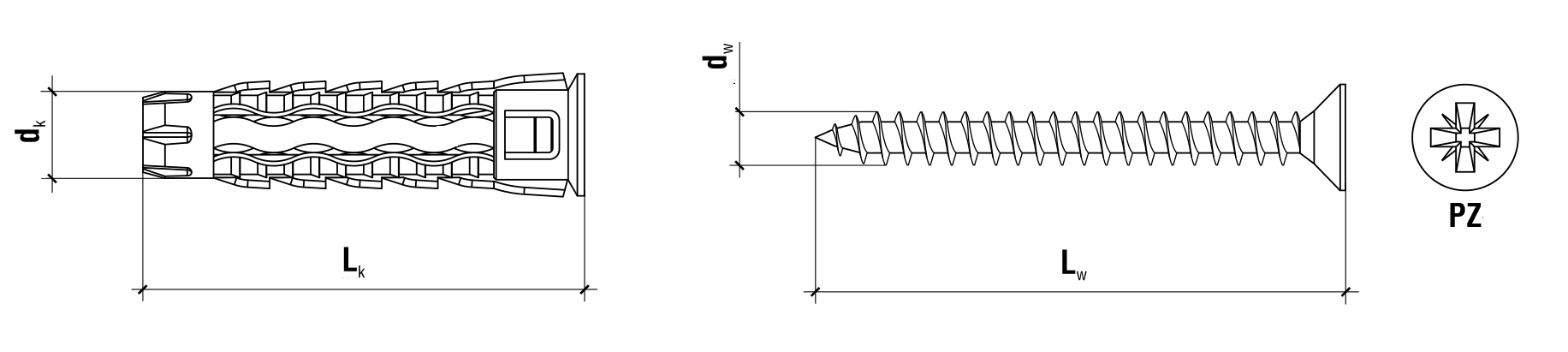

Specifikacije proizvoda

• Promjer čepa [dk]: Ø 10,0 mm
• Duljina čepa [Lk]: 50 mm
• Promjer vijka [dw]: Ø 6,0 mm
• Duljina vijka [Lw]: 60mm
• maks. upotrebljiva duljina [tfix]: 10 mm
• utičnica: PZ-3
• broj komada u pakiranju: 50
• materijal čepa: poliamid (najlon)
• materijal vijka: pocinčani čelik
• vrsta ugradnje: predinstalacija
• podloga: beton, puna cigla, perforirana keramička cigla, gazirani beton, gipsane ploče, cementne ploče

Odobrenje:

• Nacionalna tehnička procjena – ITB-KOT-2021/1847 izdanje 1

Tiplovi koje ponuda se odlikuje najvišom kvalitetom i može se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

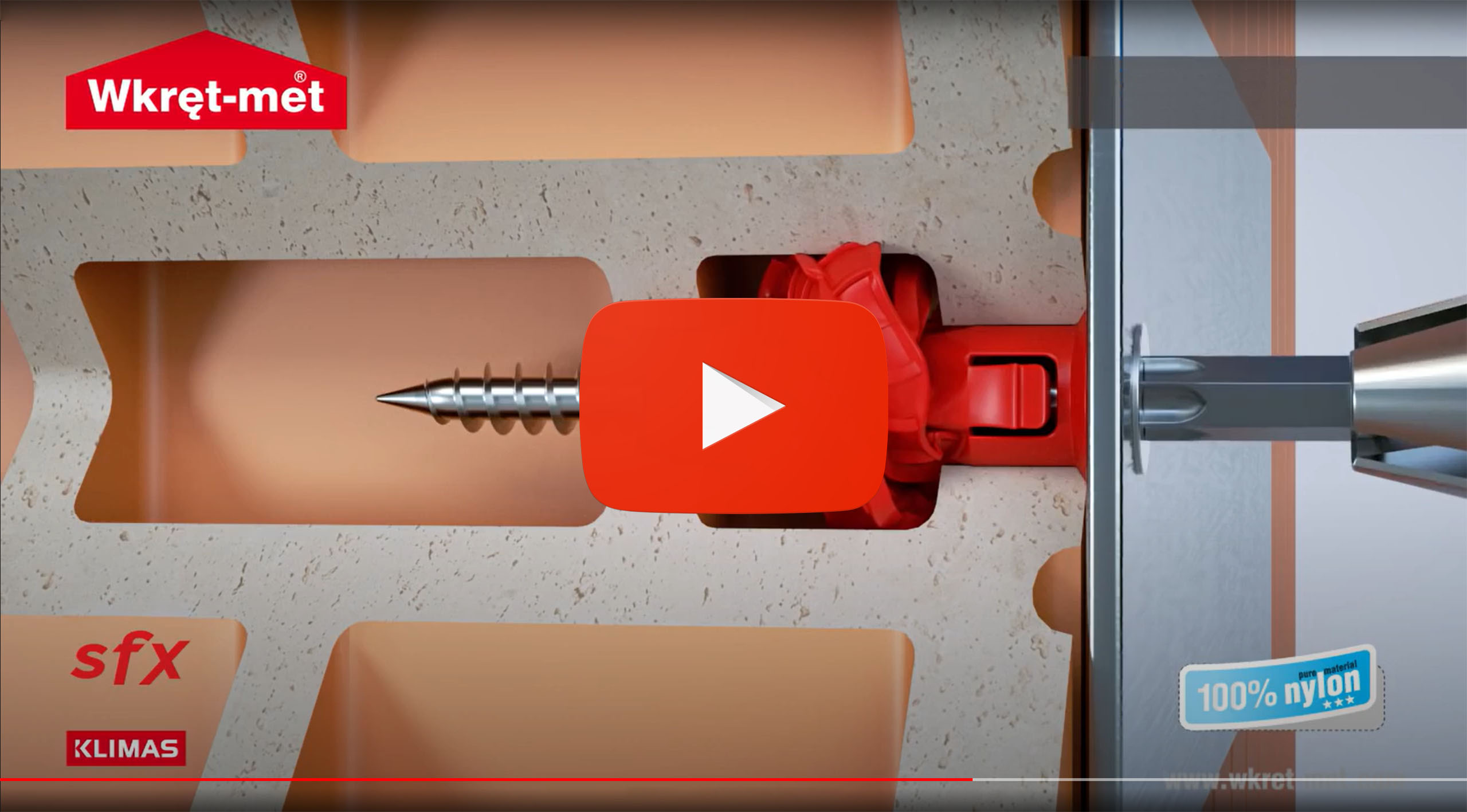

Video koji prikazuje proizvod

https://youtu.be/zeni9EoQpvc?si=q_jdXw3ah9606kXl

(kopirajte poveznicu i zalijepite u prozor preglednika)

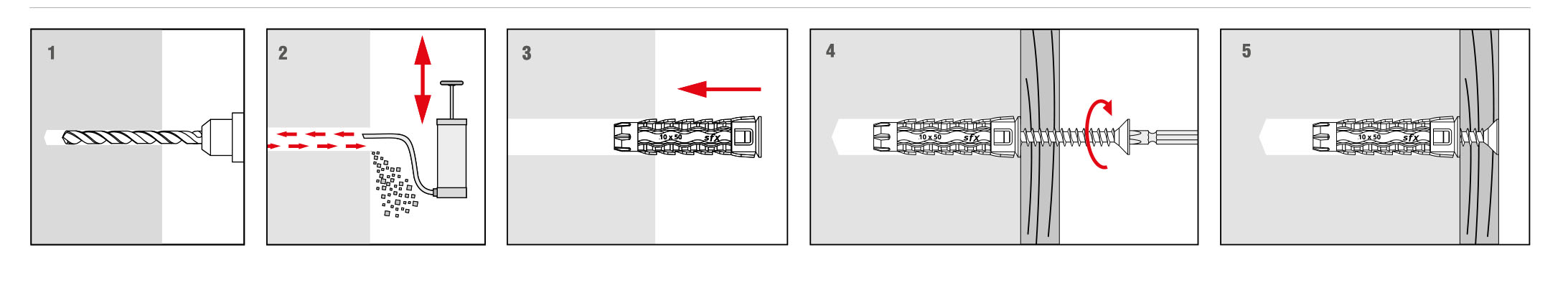

Način instalacije

• Prije ugradnje, identificirajte podlogu u koju će se ugraditi spojnica i usporedite opterećenja koja će spojnica prenositi s nosivošću navedenom u Nacionalnoj tehničkoj ocjeni.
• Treba odabrati odgovarajuću duljinu spojnice (vijak + čahura), ovisno o debljini elemenata koji se pričvršćuju.
• Metoda bušenja se nadzire (rupe u zidanim podlogama od perforiranih elemenata ili gaziranog betona treba bušiti rotacijskom bušilicom). (bez udara).
• Promjer izbušenih rupa trebao bi odgovarati promjeru korištenih pričvršćivača.
• Rupe u čvrstim podlogama trebale bi biti otprilike 10 mm dublje od dubine sidrišta pričvršćivača.
• Rupe u čvrstim materijalima treba očistiti od isječaka izbušenja pomoću oscilirajućeg bušenja smanjenom brzinom.
• Zatim se u rupu umetne plastična čahura, a vijak se uvrne kroz pričvršćivač dok ne prodre u čahuru (predmontaža).

Klimatski klinovi – najčešći izbor profesionalaca

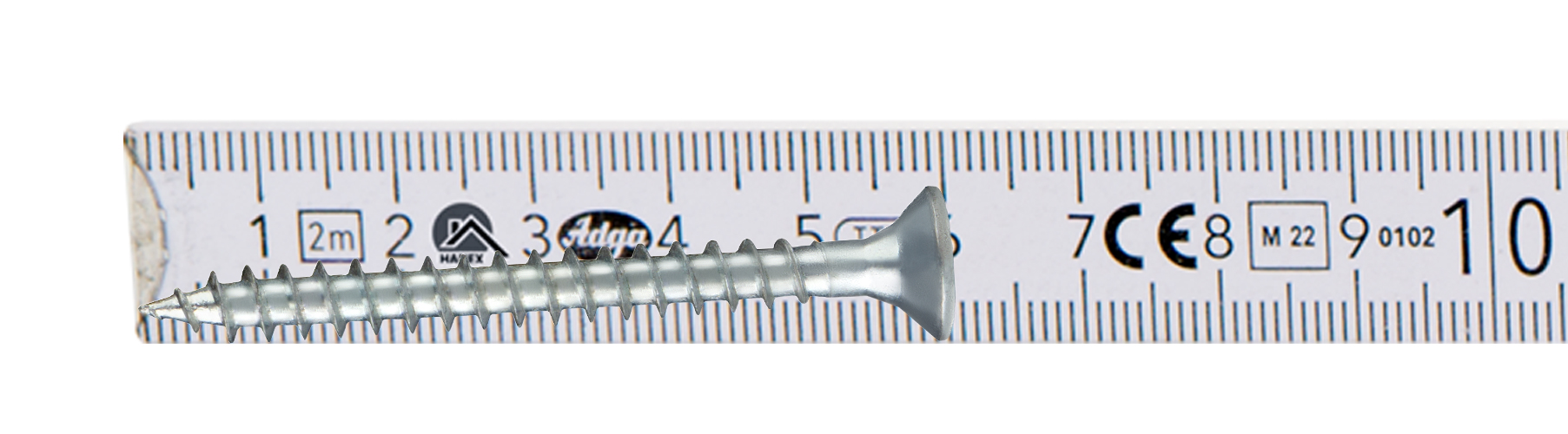

*mjerna traka nije dio aukcije (koristi se samo za bolju prezentaciju vijaka)
