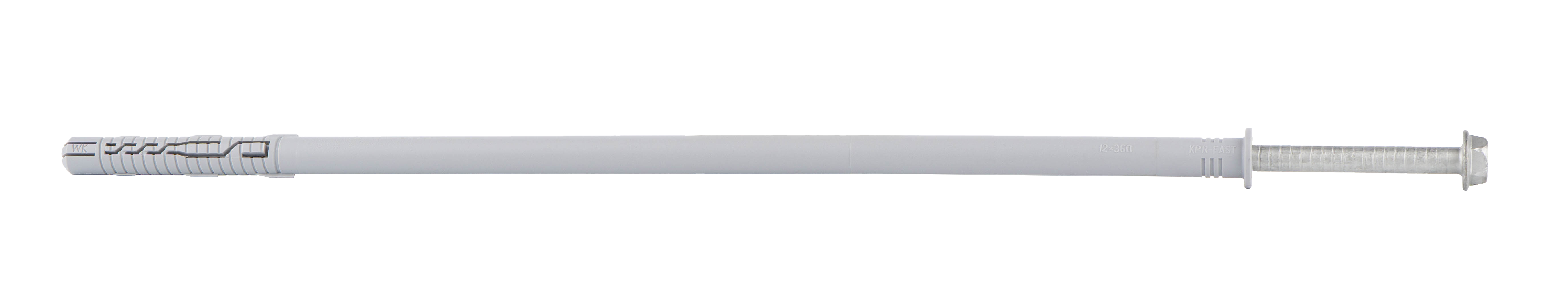

Tiplovi za okvir s ovratnikom

12,0×360 mm 20 kom

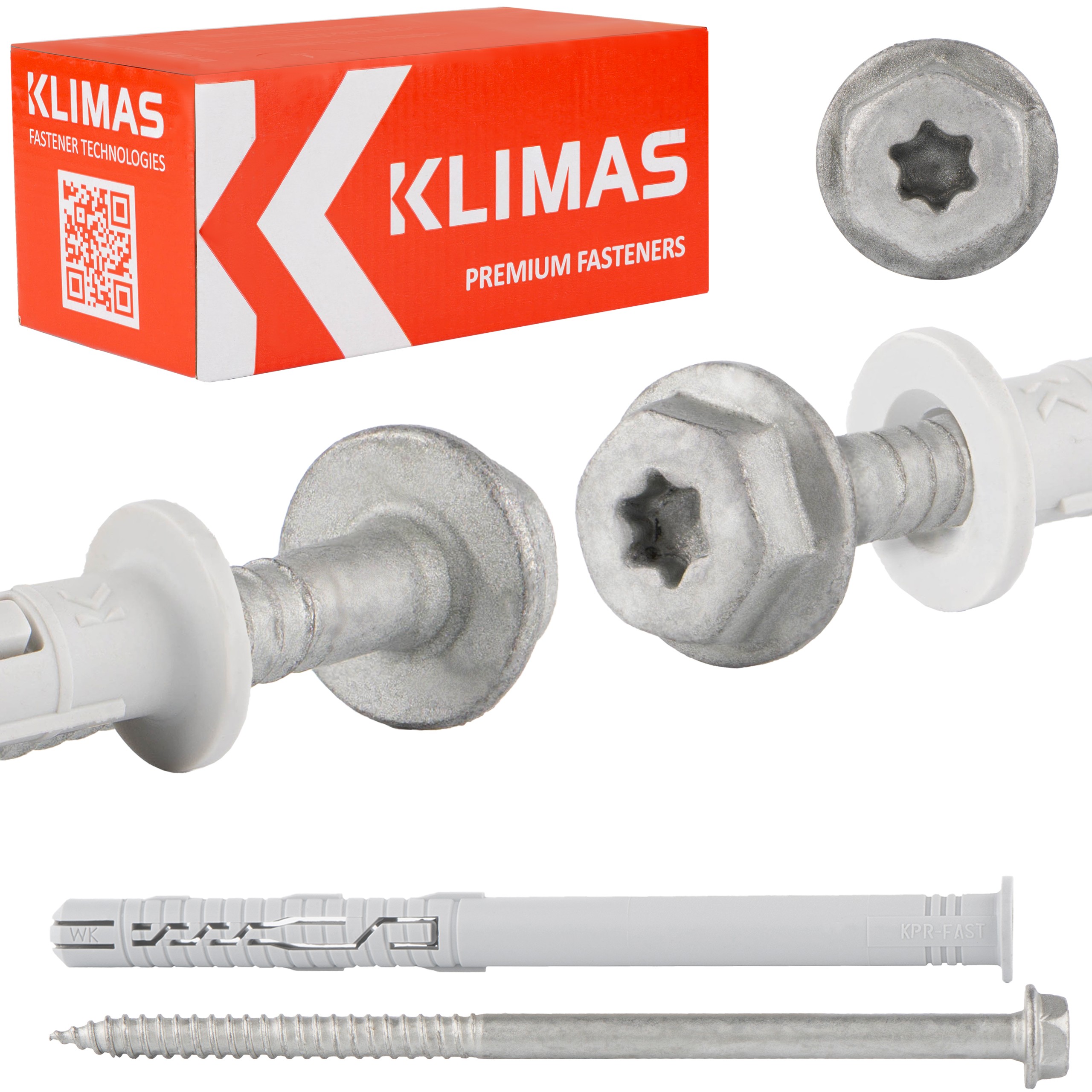

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka sa šesterokutnom glavom s integriranom podloškom i TX utičnicom.

Tiplovi s upuštenom glavom najčešće se koriste za pričvršćivanje metalnih elemenata i na mjestima gdje je potrebna veća površina pritiska i nije potrebna ugradbena montaža glave vijka u ravnini, za razliku od vijaka s upuštenom glavom.

Najvažniji parametri

• Model: KPR-FAST-12360K
• Veličina utikača: 12,0 × 360 mm
• Maksimalna upotrebljiva duljina: 290 mm
• Pakiranje: 20 kom.
• Utičnica: SW-13 i TX-40

Ekspanzijski konektor sastoji se od:

• čahure – plastičnog elementa
• konektora – čeličnog vijka s konusnom glavom i Torx 40 utičnicom

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

Karakteristike i prednosti

1. Podložna glava s nastavkom TX-40/SW-13

TX nastavak jamči optimalan prijenos momenta, dok korištenje šesterokutne glave SW omogućuje zatezanje vijka odgovarajućom silom (npr. pomoću moment ključa).

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkove pahuljice

Cinkove pahuljice su dvostruko otpornije na koroziju od galvanskog pocinčavanja. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove pahuljice u usporedbi sa 120 sati za galvansko pocinčavanje).

4. Poliamidna čahura

Bolja fizikalno-kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za montažu fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektirano opterećenje po jednom spojniku NR <0,8kN (bez trwałego obciążenia centrycznego)

Podloge i primjer primjene

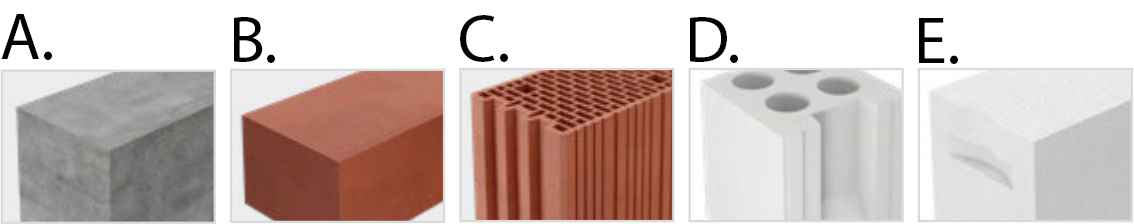

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

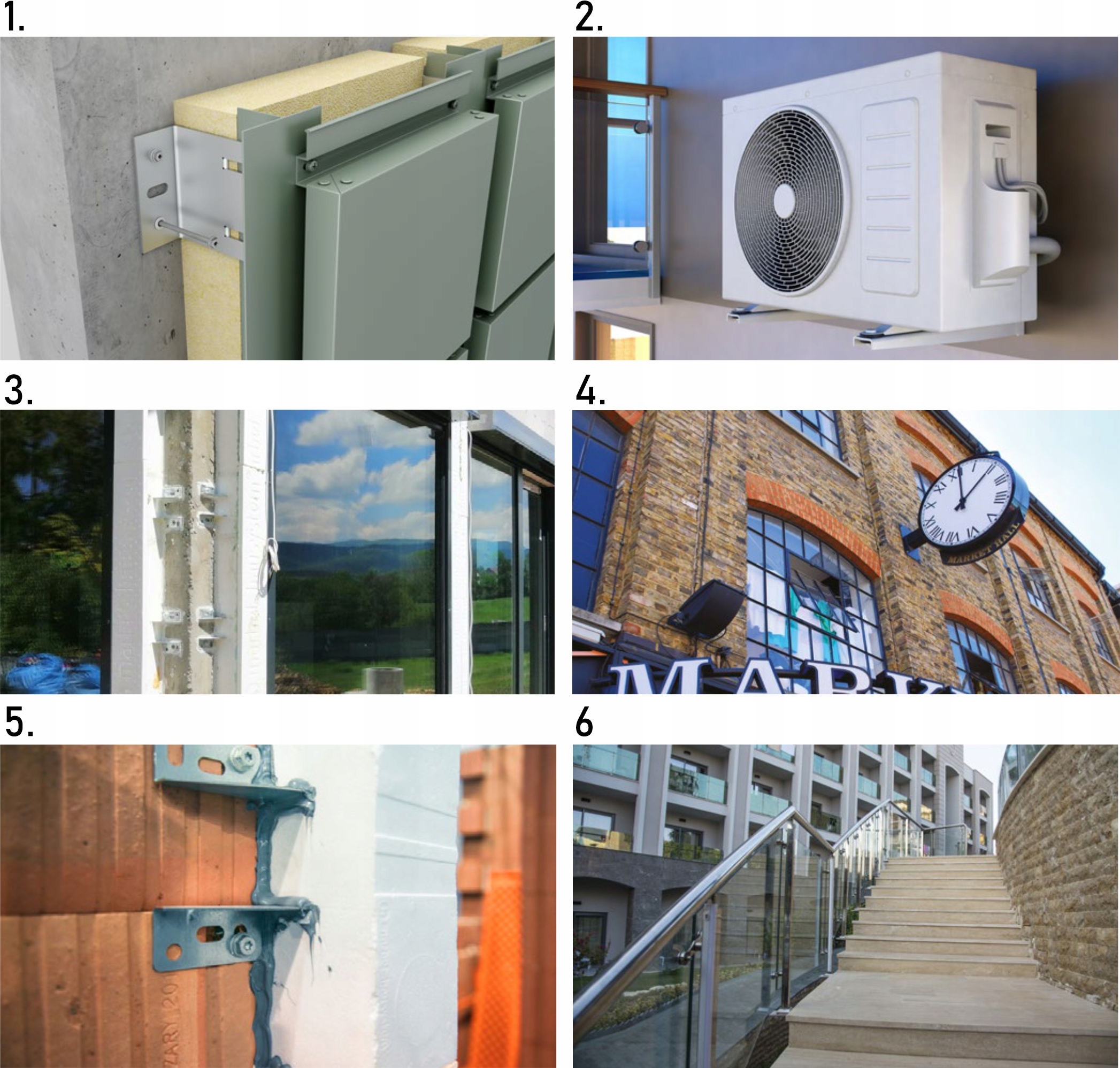

1. Ugradnja ventiliranih fasada

2. Ugradnja klima uređaja

3. Ugradnja u tehnologiji tople montaže

4. Ugradnja građevinskih instalacijskih elemenata

5. Montaža u tehnologiji „tople montaže“

6. Pričvršćivanje građevinskih instalacijskih elemenata

Okvirni tipl sa šesterokutnim vijkom s integriranom podloškom i TX utičnicom preporučuje se za pričvršćivanje metalnih elemenata.

Ekspanzijski konektor sastoji se od:

• Plastični element – čahura
• Konektor – čelični vijak

Prethodna montaža konektora znači:

• jednostavniju i bržu montažu
• proizvode spremne za upotrebu bez potrebe za montažom
• bez grešaka pri odabiru čahure za vijak

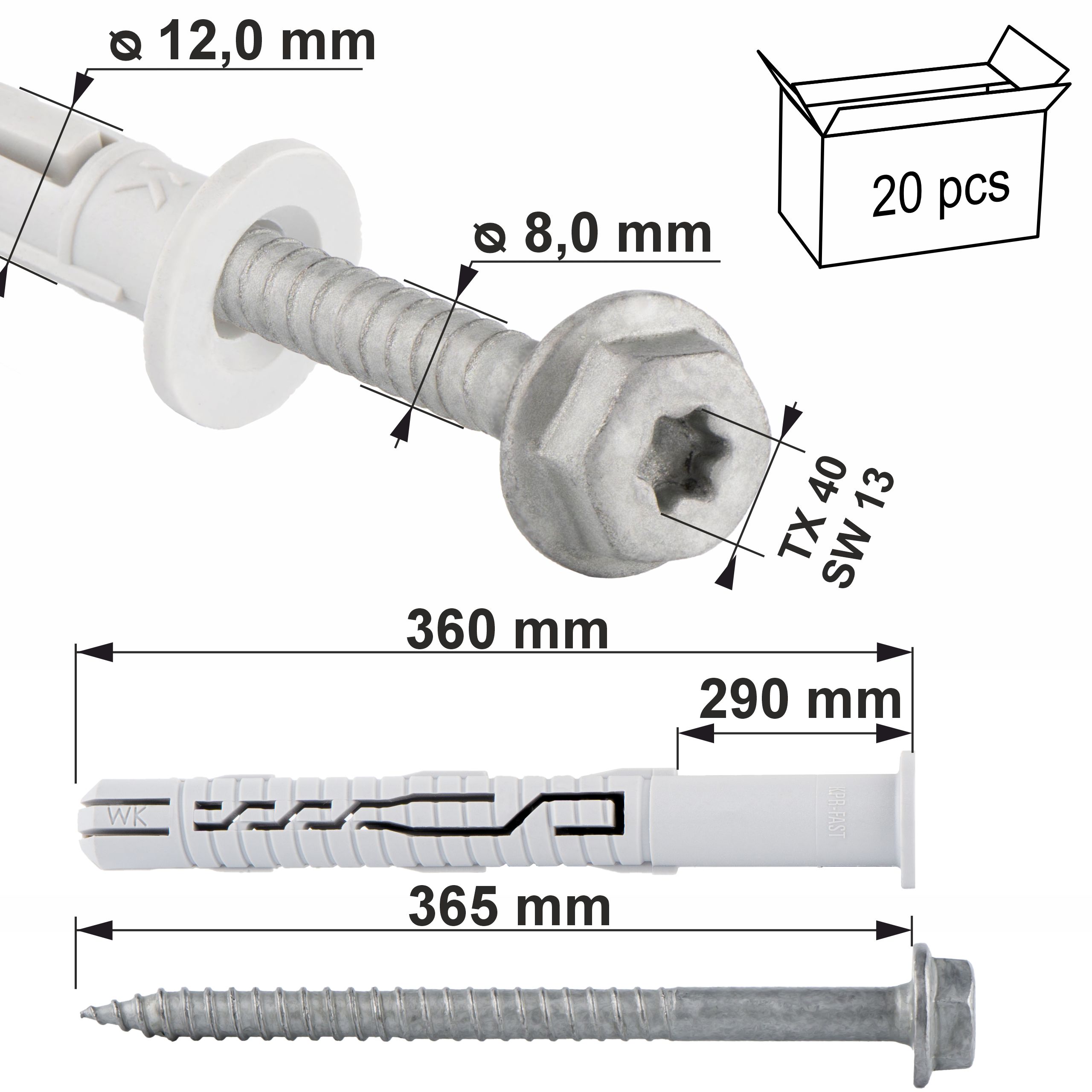

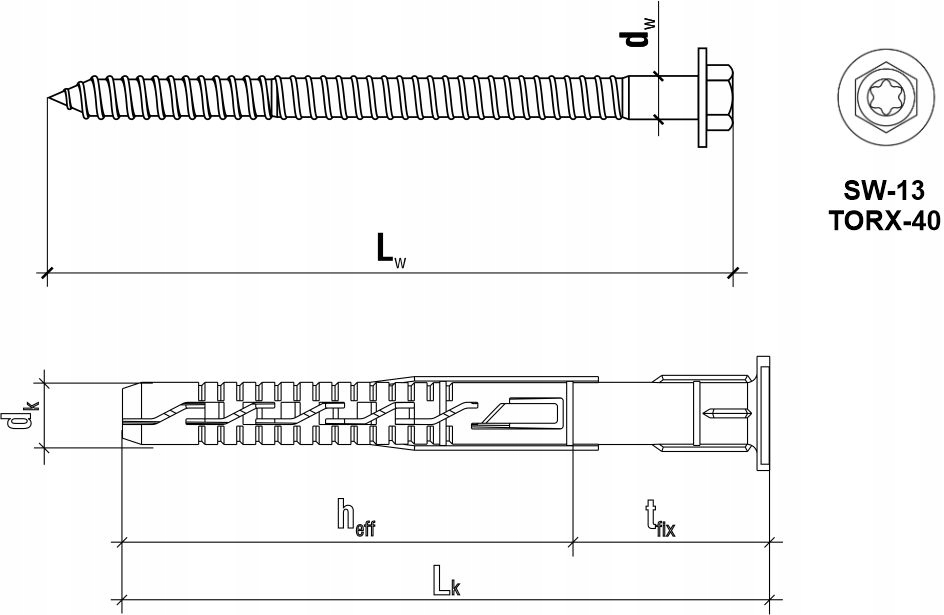

Specifikacija proizvoda

Tipla

• [Dk] Čep promjer: Ø 12,0 mm
• [Lk] Duljina čepa: 360 mm
• [Tfix] Maks. upotrebljiva duljina: 290 mm
• [Heff] Dubina sidrenja: 70 mm
• Materijal čepa: poliamid (najlon)
• Količina u pakiranju: 20

Vijak

• [Dw] Promjer vijka: Ø 8,0 mm
• [Dw] Duljina vijka: 365 mm
• Vrsta utičnice: SW-13 i TX-40
• Materijal vijka: pocinčani čelik
• Količina u pakiranju: 20

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi koje isporučujemo našim kupcima sigurni i prikladni za specifične zadatke.

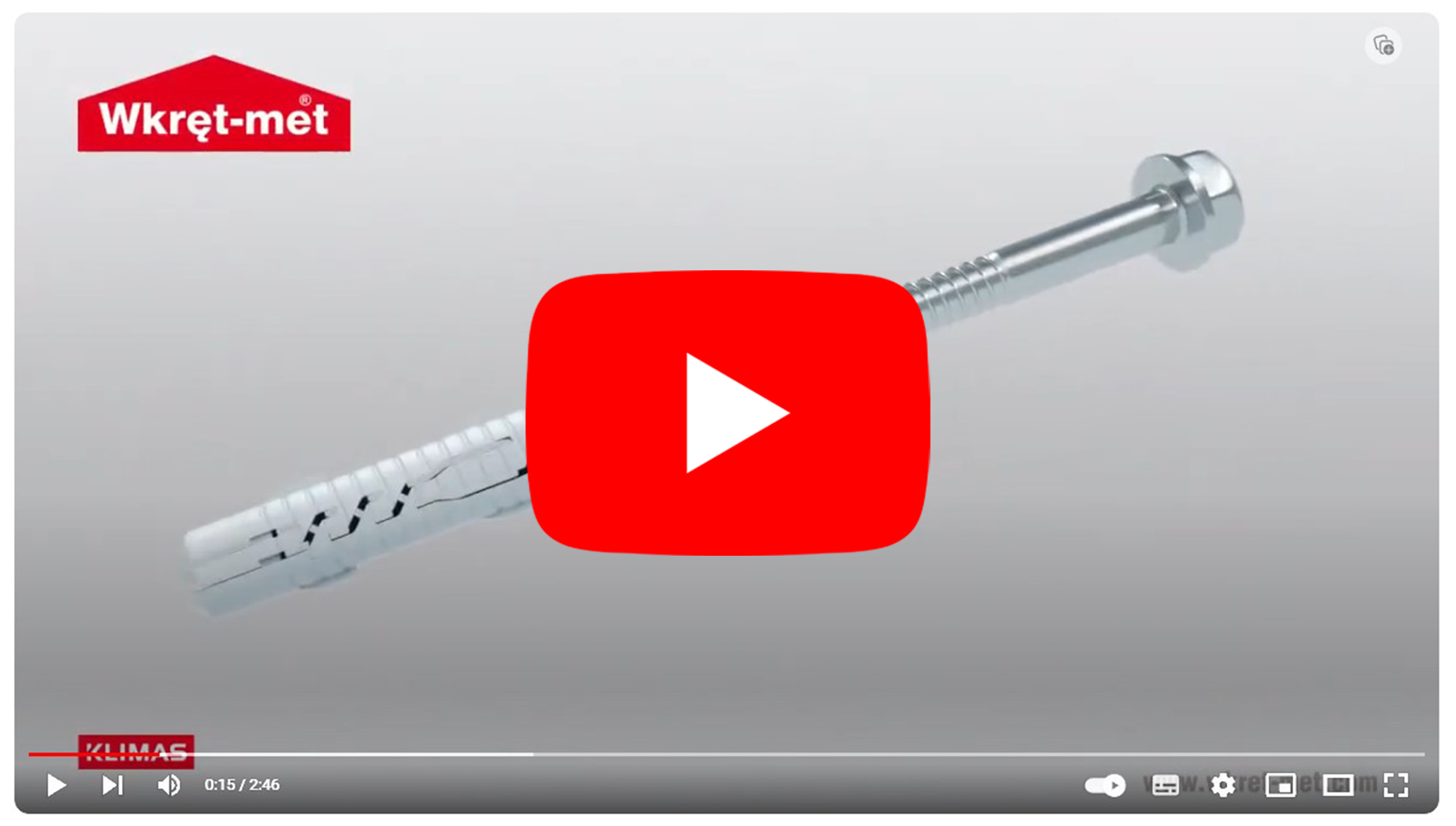

Video koji predstavlja proizvod

https://youtu.be/ygTRIj0Ocgw

(kopirajte poveznicu i zalijepite u prozor preglednika)

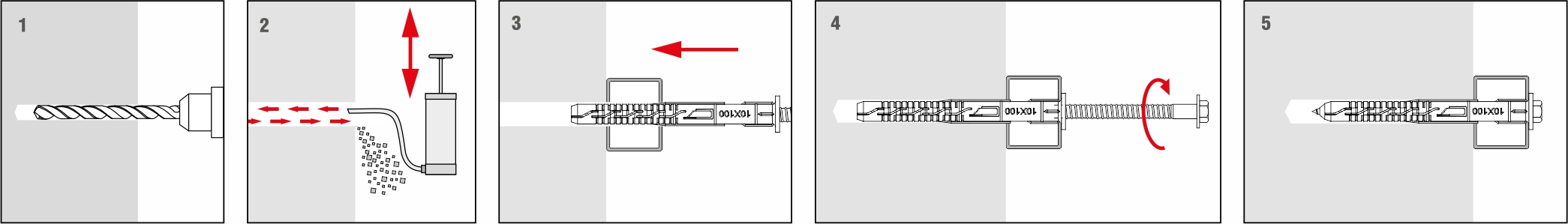

Način ugradnje

• Prije ugradnje, odredite podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili Europskoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača tako da se zona širenja nalazi u konstrukcijskom materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina izbušene rupe treba biti najmanje 10 mm veća od dubine sidrišta pričvršćivača – to će omogućiti pravilno prianjanje čahure u rupu i ukloniti problem skidanja vijaka.
• Korištenje udarnog bušenja ne preporučuje se pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što oštećuje zidove i ne osigurava sigurno prianjanje pričvršćivača.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tiplova.
• Izbušenu rupu treba očistiti, barem dvostrukim prolaskom svrdla, što će ukloniti ostatke bušenja. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljenih ostataka bušenja.
• U izbušenu rupu umetne se čep i vijak se uvrće dok se potpuno ne ugradi u čahuru.
• Prisilno uvrtanje vijka može uzrokovati njegovo lupanje, što nije pokriveno jamstvom proizvođača.
• Ugradnju treba izvoditi na temperaturama između –20 °C i +40 °C (odnosi se na temperaturu podloge).

KLIMAS vijci – najčešći izbor profesionalaca

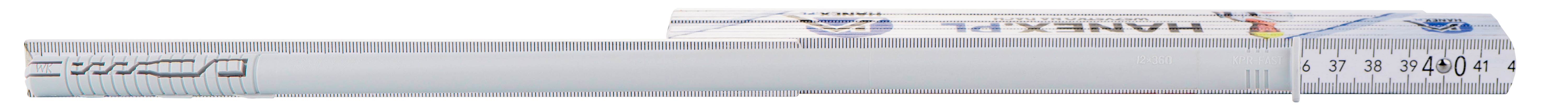

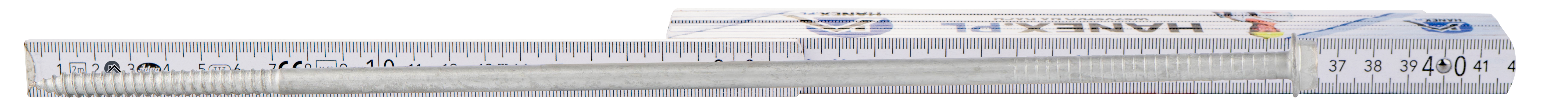

*mjerna traka nije uključena (koristi se samo za bolju prezentaciju vijka)
