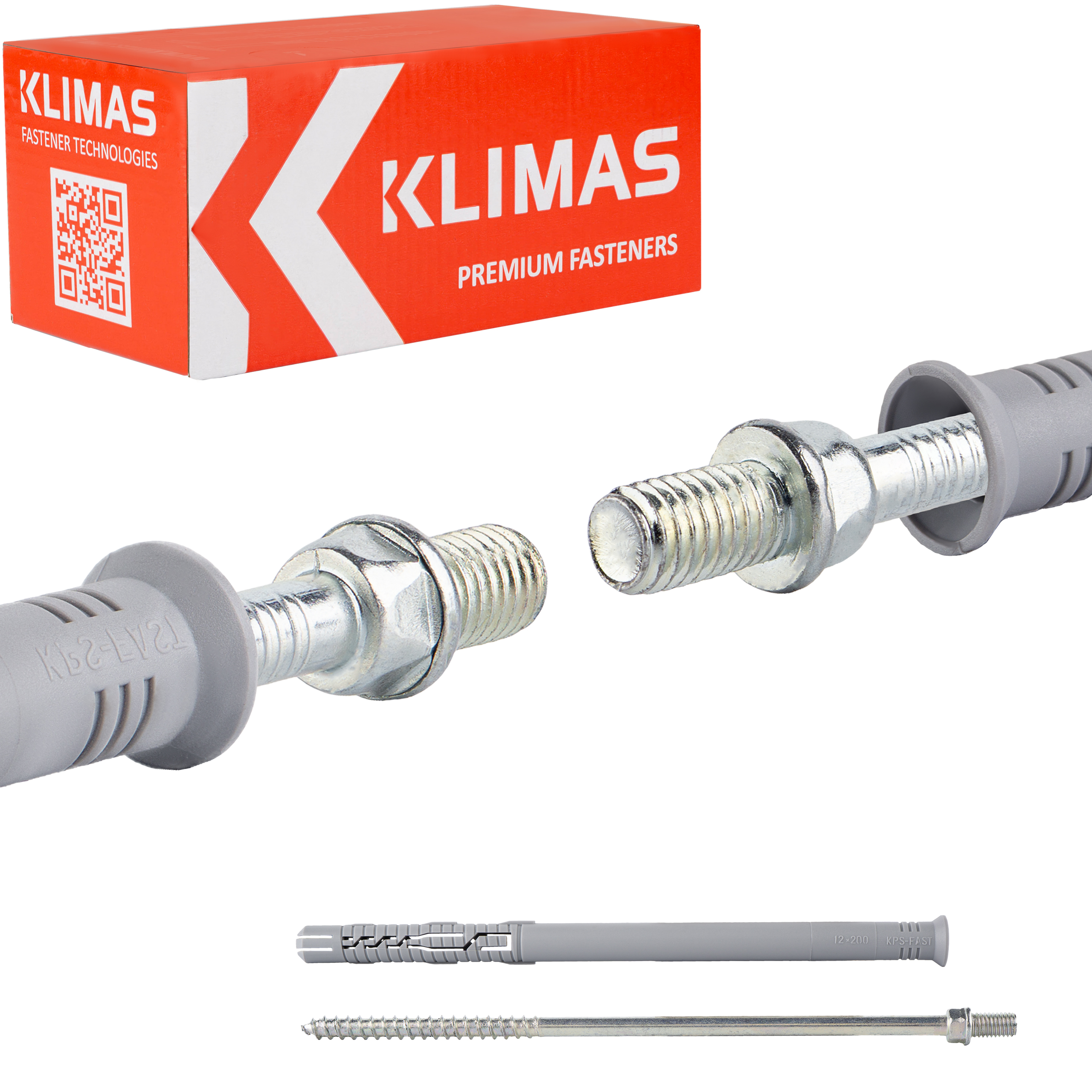

Priključci za okvire s dvostrukim navojem M8

12 × 200 mm, 25 kom

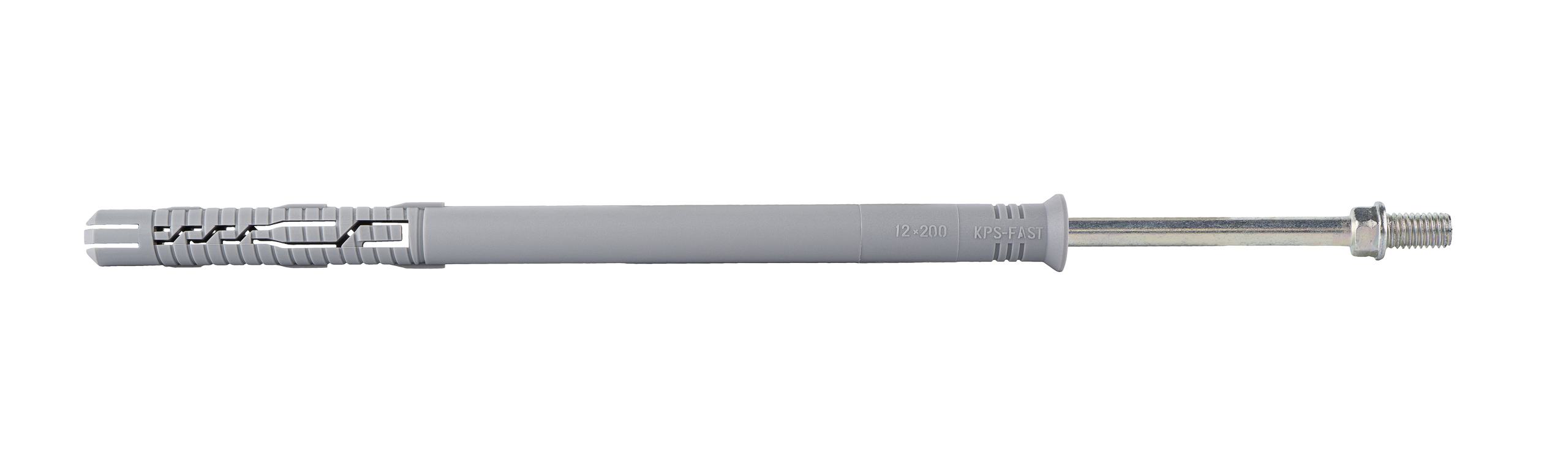

Sastoje se od poliamidne čahure i pocinčanog čeličnog vijka s metričkim navojem M8.

Preporučuje se za montažu stezaljki za odvodne cijevi, ventilacijske cijevi, kabelske trase kao pričvrsni element ili druge instalacijske elemente na izolacijskom sloju (razni držači i stezaljke za građevinske instalacije).

Najvažniji parametri

• Model : KPD-12200
• Veličina: 12,0 × 200 mm
• Maksimalna upotrebljiva duljina: 130 mm
• Pakiranje: 25 kom.
• Utičnica: SW-10
• Navoj: metrički M8

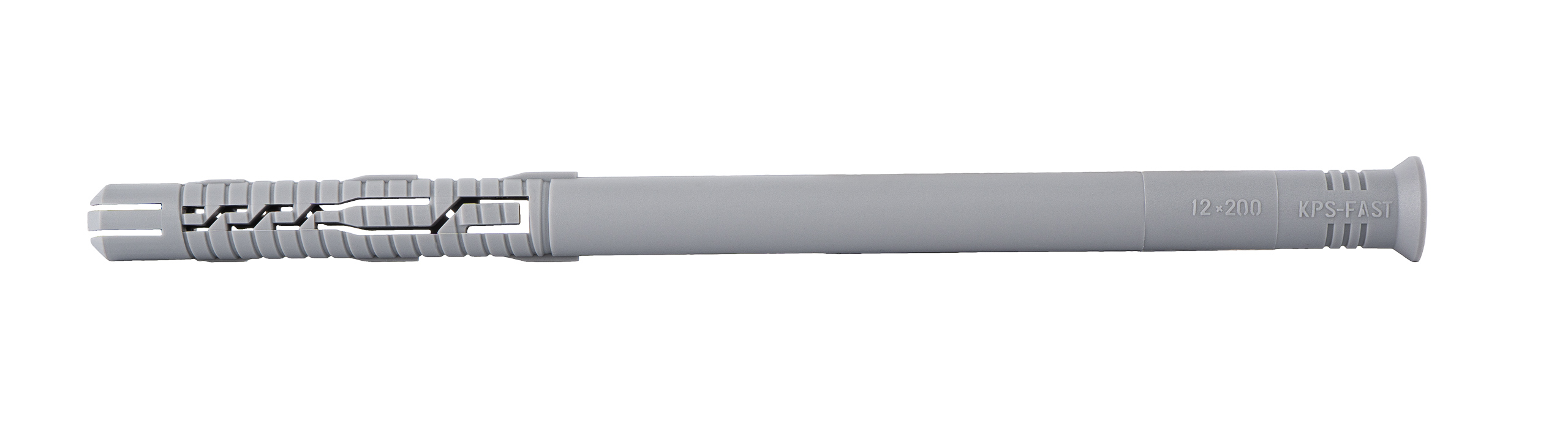

• Materijal tiple: poliamid (najlon)
• Materijal vijka: pocinčani čelik

Originalni proizvod renomirane tvrtke KLIMAS Wkręt-Met ®

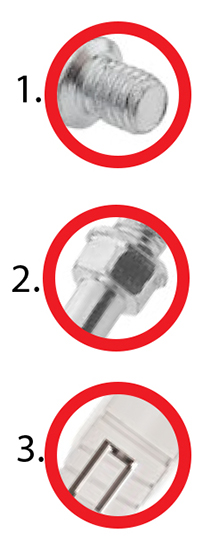

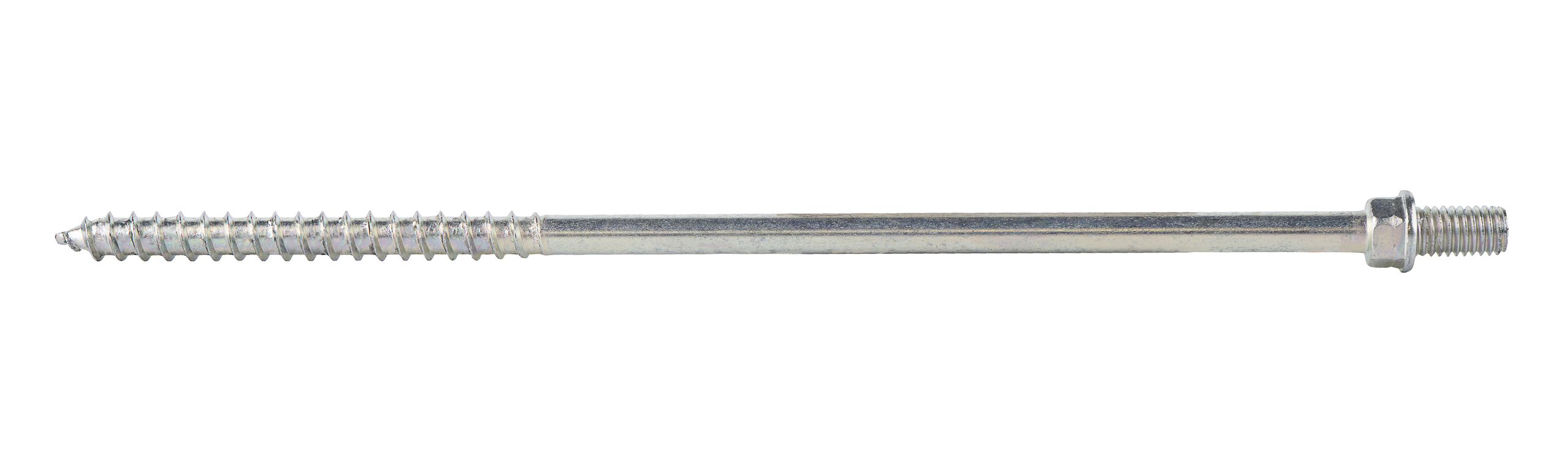

1. Glava s metričkim M8 navojem

Omogućuje izravnu ugradnju na stezaljku.

2. Držač ključa SW-10 pod metričkim navojem

Olakšava uvrtanje vijka u čahuru čepa.

3. Sigurna montaža

4-smjerno širenje povećava površinu pritiska i kapacitet sidrenja. Posebni plastični izbočenja učvršćuju čahuru u rupi, sprječavajući njezino okretanje tijekom ugradnje.

Podloge i primjeri primjene

A. Beton

B. Puna opeka

C. Keramički blok

D. Autoklavirani AAC beton

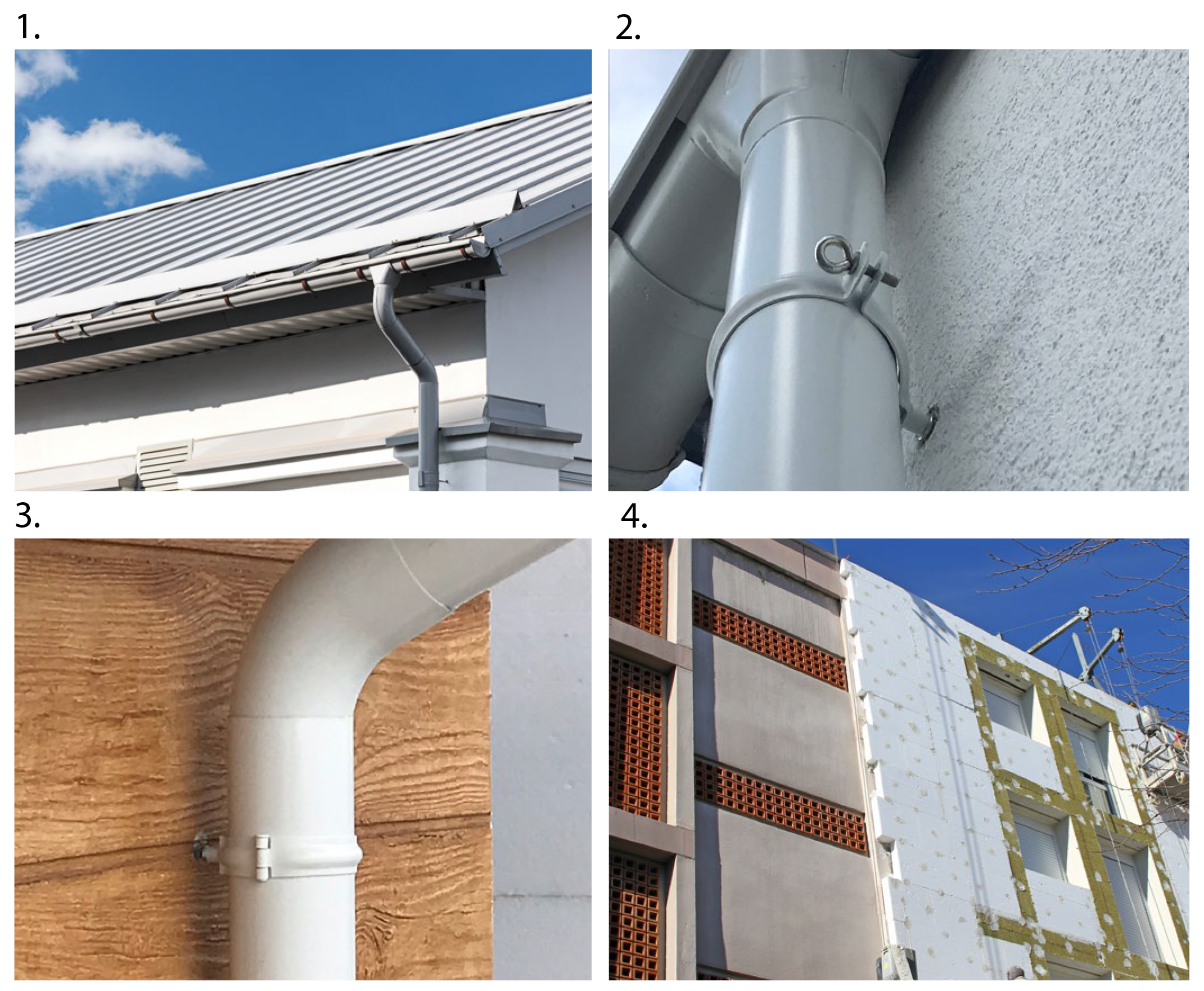

1. Ugradnja stezaljki u sustave oluka
2. Ugradnja stezaljki u sustave oluka
3. Ugradnja stezaljki u sustave oluka
4. Pričvršćivanje građevinskih elemenata kroz sloj toplinske izolacije (ETICS)

Ovo su samo primjeri primjene.

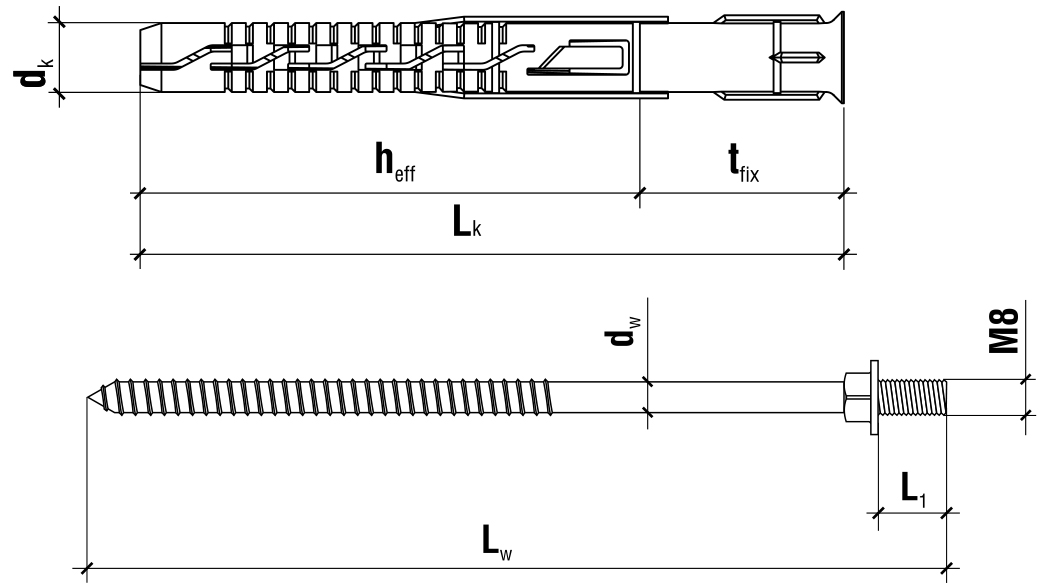

Specifikacije proizvoda

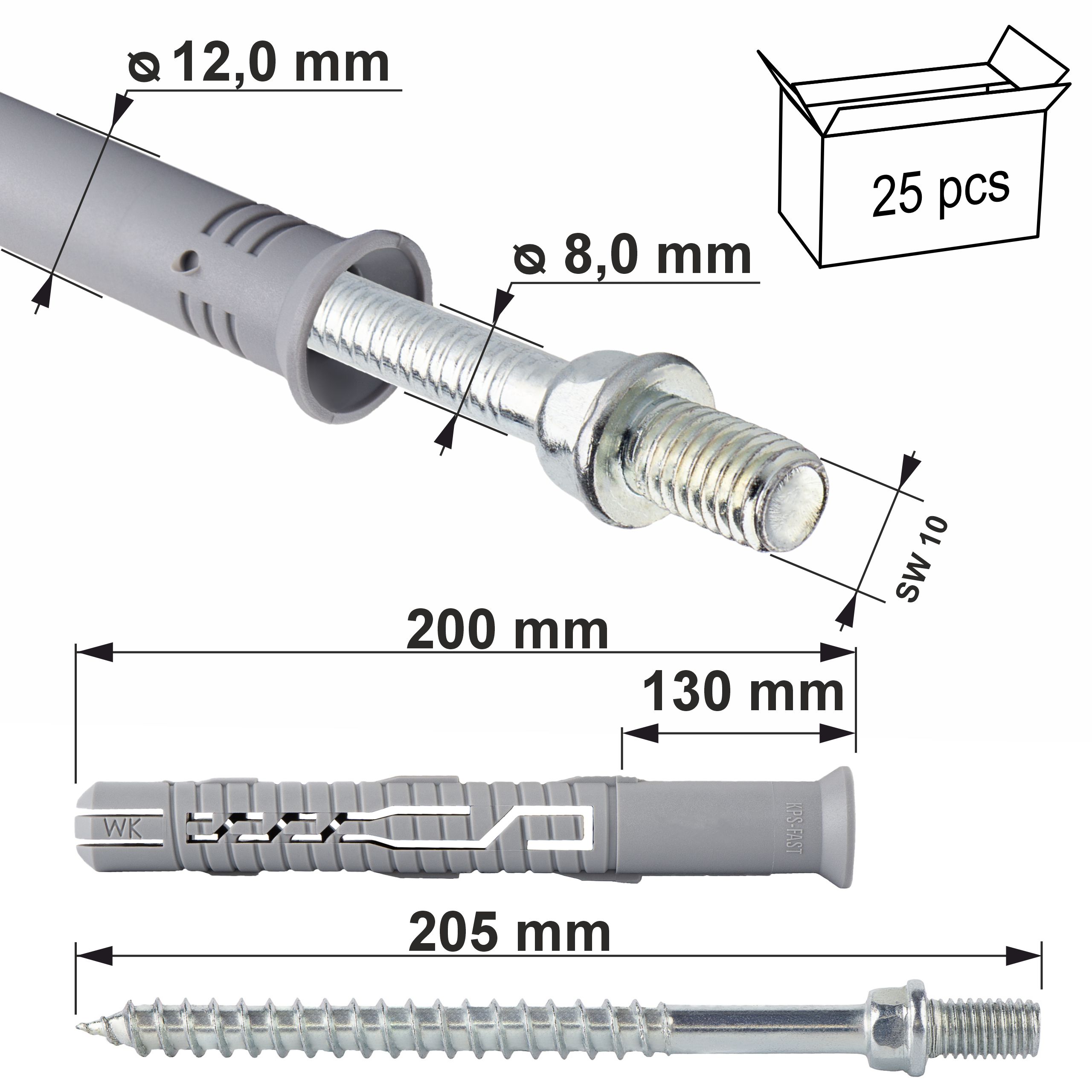

• [ dk ] promjer tiple: Ø 12,0 mm
• [ Lk ] duljina tiple: 200 mm
• [ dw ] promjer vijka: Ø 8,0 mm
• [ Lw ] duljina vijka: 205 mm
• [ Tfix ] maks. upotrebljiva duljina: 130 mm
• utičnica: Ključ 10
• navoj: metrički M8
• količina u pakiranju: 1
• materijal tipla: poliamid (najlon)
• materijal vijak: pocinčani čelik
• vrsta ugradnje : kroz ugradnju
• podloga : beton, puna keramička opeka, puna silikatna opeka, gazirani beton

Certifikat

• KPD tiplovi za okvire imaju Nacionalnu tehničku ocjenu: ITB-KOT-2018/0528 izdanje 2

Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

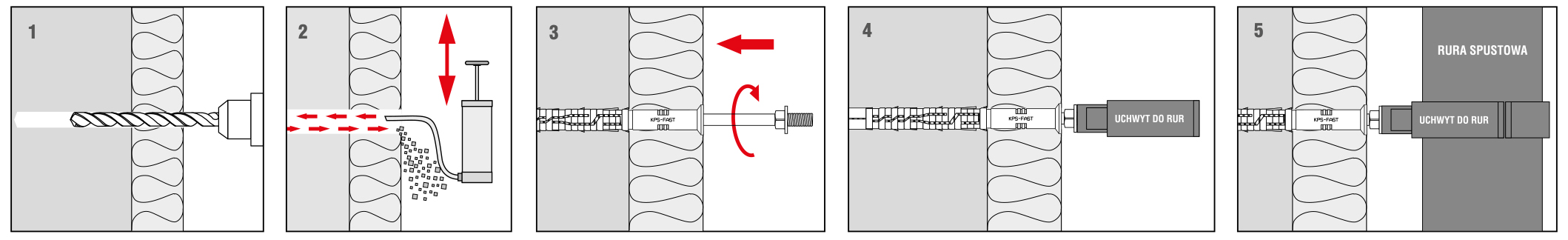

Način ugradnje

• Prije ugradnje identificirajte podlogu u koju će se pričvršćivač ugraditi i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili Nacionalnoj tehničkoj procjeni.
• Odaberite odgovarajuću duljinu pričvršćivača tako da zona širenja bude unutar konstrukcijskog materijala zida.
• Metoda bušenja se nadzire (rupe u zidanim podlogama od perforiranih elemenata i gaziranog betona treba bušiti rotacijskom bušilicom bez udarca).
• Promjer izbušenih rupa treba odgovarati promjeru korištenih pričvršćivača.
• Rupe u punim materijalima trebaju biti otprilike 10 mm dublje od dubine sidrišta pričvršćivača.
• Rupe u punim materijalima treba očistiti od ostataka bušenja pomoću recipročnog pokreta bušilice smanjenom brzinom.
• Zatim se u rupu umetne plastična čahura i vijak se uvrće dok ne prodre u čahuru.
• Prisilno uvrtanje vijka može uzrokovati njegovo pucanje, što nije pokriveno jamstvom proizvođača.

KLIMAS vijci – najčešći izbor profesionalaca

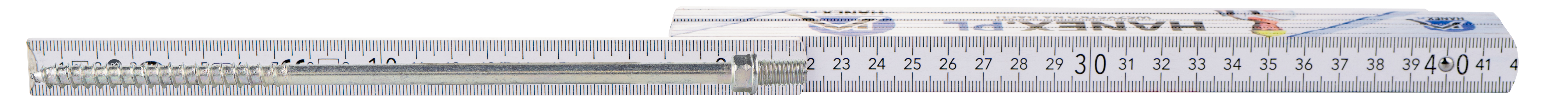

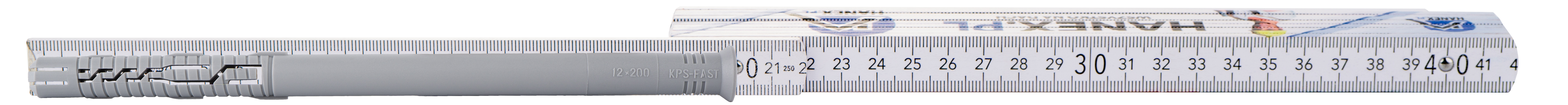

*mjerna traka nije dio aukcije (koristi se samo za bolju prezentaciju vijaka)
