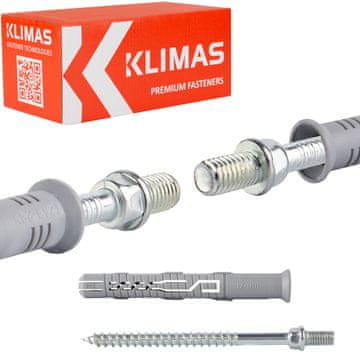

Zbirni klinovi s dvostrukim navojem KPD-12100
Opis
Tipovi za okvire s dvostrukim navojem M8
12 × 100 mm, 25 kom.
Sastoje se od poliamidne čahure i pocinčanog čeličnog vijka s metričkim navojem M8.
Preporučuju se za montažu obujmica za odvodne cijevi, ventilacijske cijevi, kabelske trase kao pričvrsni element ili drugih instalacijskih elemenata na izolacijski sloj (razni nosači i stezaljke za građevinske instalacije).
Najvažniji parametri
- Model: KPD-12100
- Veličina:12,0 × 100 mm
- Maksimalna upotrebljiva duljina:30 mm
- Pakiranje: 25 kom.
- Utičnica: SW-10
- Navoj: metrički M8
- Materijal igle: poliamid (najlon)
- Materijal vijka: pocinčani čelik
Originalni proizvod renomirane tvrtkeklimas Wkręt-Met ®
1. Glava s metričkim navojem M8
Omogućuje izravnu montažu na stezaljku.
2. Držač ključeva SW-10 pod metričkim navojem
Olakšava uvrtanje vijka u čahuru čepa.
3. Sigurno pričvršćivanje
Širenje u 4 smjera povećava površinu pritiska i kapacitet sidrenja. Posebni plastični jezičci učvršćuju čahuru u rupi, sprječavajući njezino okretanje tijekom ugradnje.
Podloge i primjeri primjene
A. Beton
B. Puna cigla
C. Keramički blok
D. Autoklavirani AAC beton
- Ugradnja stezaljki u olučne sustave
- Ugradnja stezaljki u olučne sustave
- Ugradnja stezaljki u olučne sustave
- Pričvršćivanje građevinskih elemenata kroz sloj toplinske izolacije (etiku)
Ovo su samo primjeri primjene.
Specifikacija proizvoda
- [ dk ] promjer čepa: Ø 12,0 mm
- [ Lk ] duljina čepa: 100 mm
- [ dw ] promjer vijka: Ø 8,0 mm
- [ Lw ] duljina vijka: 105 mm
- [ Tfix ] maks. upotrebljiva duljina: 30 mm
- utičnica: ključ 10
- navoj: metrički M8
- broj komada u pakiranju: 25
- materijal čepa: poliamid (najlon)
- materijal vijka: pocinčani čelik
- vrsta montaže: prolazna ugradnja
- podloga: beton, puna keramička opeka, puna silikatna opeka, gazirani beton
Certifikat
- KPD tiple za okvire imaju Nacionalnu tehničku ocjenu: ITB-KOT-2018/0528 izdanje 2
Vijci koje nudimo karakteriziraju se najvišom kvalitetom i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.
Način instalacije
- Prije Prilikom ugradnje treba identificirati podlogu u koju će se pričvršćivač ugraditi i usporediti opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u Sigurnosno-tehničkom listu ili u Nacionalnoj tehničkoj procjeni.
- Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona ekspanzije nalazi u građevinskom materijalu zida.
- Metoda bušenja se nadzire (rupe u zidanim podlogama od perforiranih elemenata i gaziranog betona treba bušiti rotacijskom bušilicom bez udarca).
- Promjer izbušenih rupa treba biti u skladu s promjerom korištenih pričvršćivača.
- Rupe u podlogama od punih materijala trebaju biti otprilike 10 mm dublje od dubine sidrenja pričvršćivača.
- Rupe u punim materijalima treba očistiti od prašine od bušenja pomoću recipročne bušilice sa smanjenim brojem okretaja.
- Zatim se u rupu umetne plastična čahura i vijak se uvrne dok se ne ugradi u čahuru.
- Sila uvrtanja vijka može uzrokovati njegovo uvrtanje, što nije pokriveno jamstvom proizvođača. jamstvo.
Klimas vijci – najčešći izbor profesionalaca
*mjerna traka i nije dio aukcije (koristi se samo za bolju prezentaciju vijaka)
