Zidni tipli razuporni S KPS-FAST-08080S

Tipovi za okvire s upuštenom glavom i TX utičnicom

8X80 mm 50 kom.

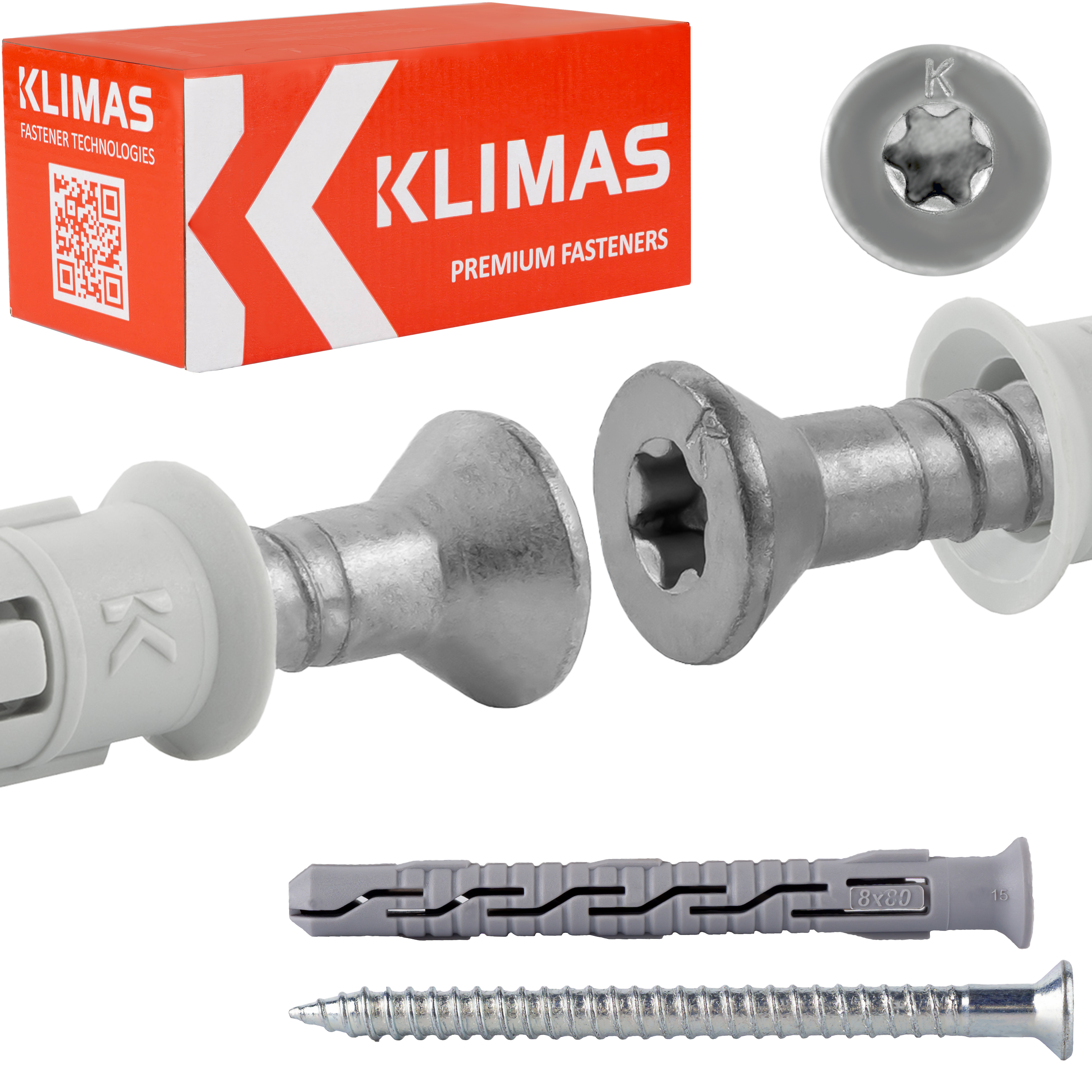

Sastoji se od poliamidne čahure i pocinčanog čeličnog vijka s upuštenom glavom i TX utičnicom.

Preporučuje se za pričvršćivanje drvenih i elemenata na bazi drva. Upuštena glava osigurava potpunu ravninu s pričvršćenim elementom.

Najvažniji parametri

• Model: KPS-fast-08080S
• Veličina čepa: 8X80 mm
• Maksimalna upotrebljiva duljina: 10 mm
• Pakiranje: 50 kom
• Utičnica: TX-30

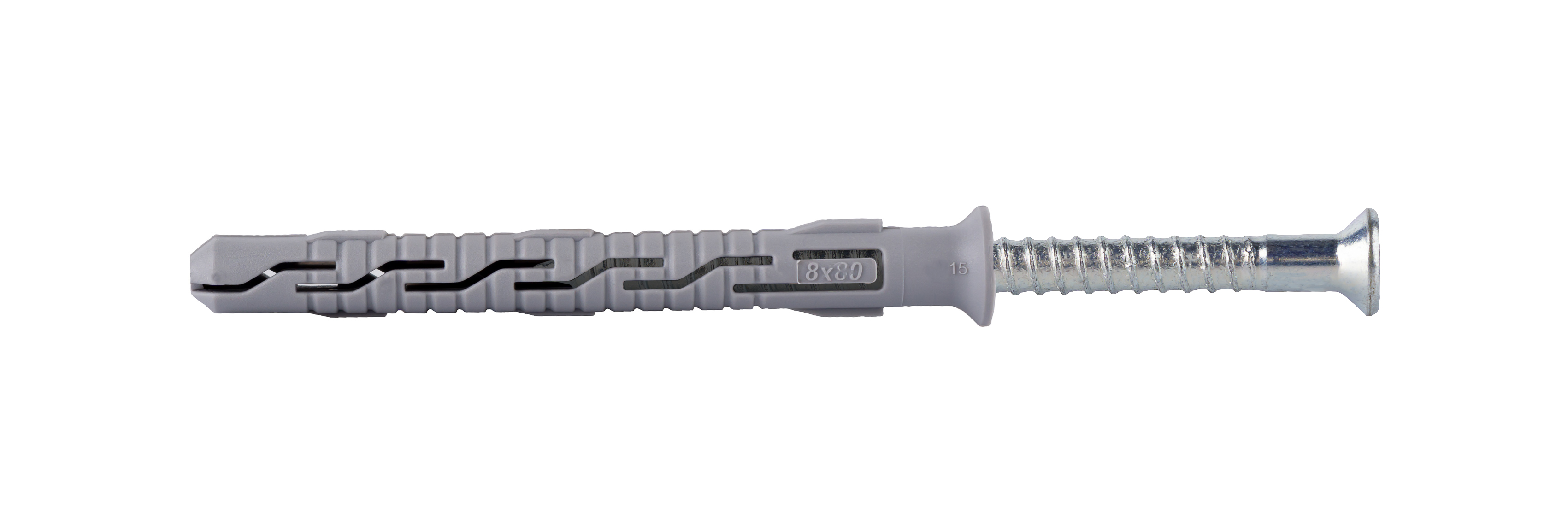

Proširni konektor sastoji se od:

• čahure – plastičnog elementa
• konektora – čeličnog vijka s konusnom glavom i Torx 30 utičnicom

Originalni proizvod renomirane tvrtke klimasWkręt-Met ®

Značajke i prednosti

1. Upuštena glava s TX nastavkom

TX nastavak jamči optimalan prijenos momenta, dok upuštena glava osigurava potpuno prodiranje vijka u pričvršćeni element.

2. Smanjenje navoja

Precizno umetanje vijka. Povećana sila širenja u drugoj zoni širenja.

3. Zaštita od korozije – cinkova ljuskica

Cinkova ljuskica je dvostruko otpornija na koroziju od pocinčanog cinka. Laboratorij Klimas Wkręt-met potvrdio je izvrsnu kvalitetu premaza ispitivanjima u komori sa slanom maglom (240 sati u komori sa slanom maglom za cinkove ljuskice u usporedbi sa 120 sati za pocinčani cink).

4. Poliamidna čahura

Bolja fizikalna i kemijska svojstva od polipropilena ili polietilena.

5. Otpornost na vatru

Za ugradnju fasadnih sustava, nosivost spojnice ima dovoljnu otpornost na vatru od najmanje 90 minuta (R90). ako je projektno opterećenje po spojnici NR<0,8 kN (bez trajnog centričnog opterećenja).

Podloge i primjeri primjene

A. Beton

B. Puna keramička opeka, silikatna

C. Keramički blok,

D. Šuplji silikatni blok,

E. Autoklavirani AAC beton

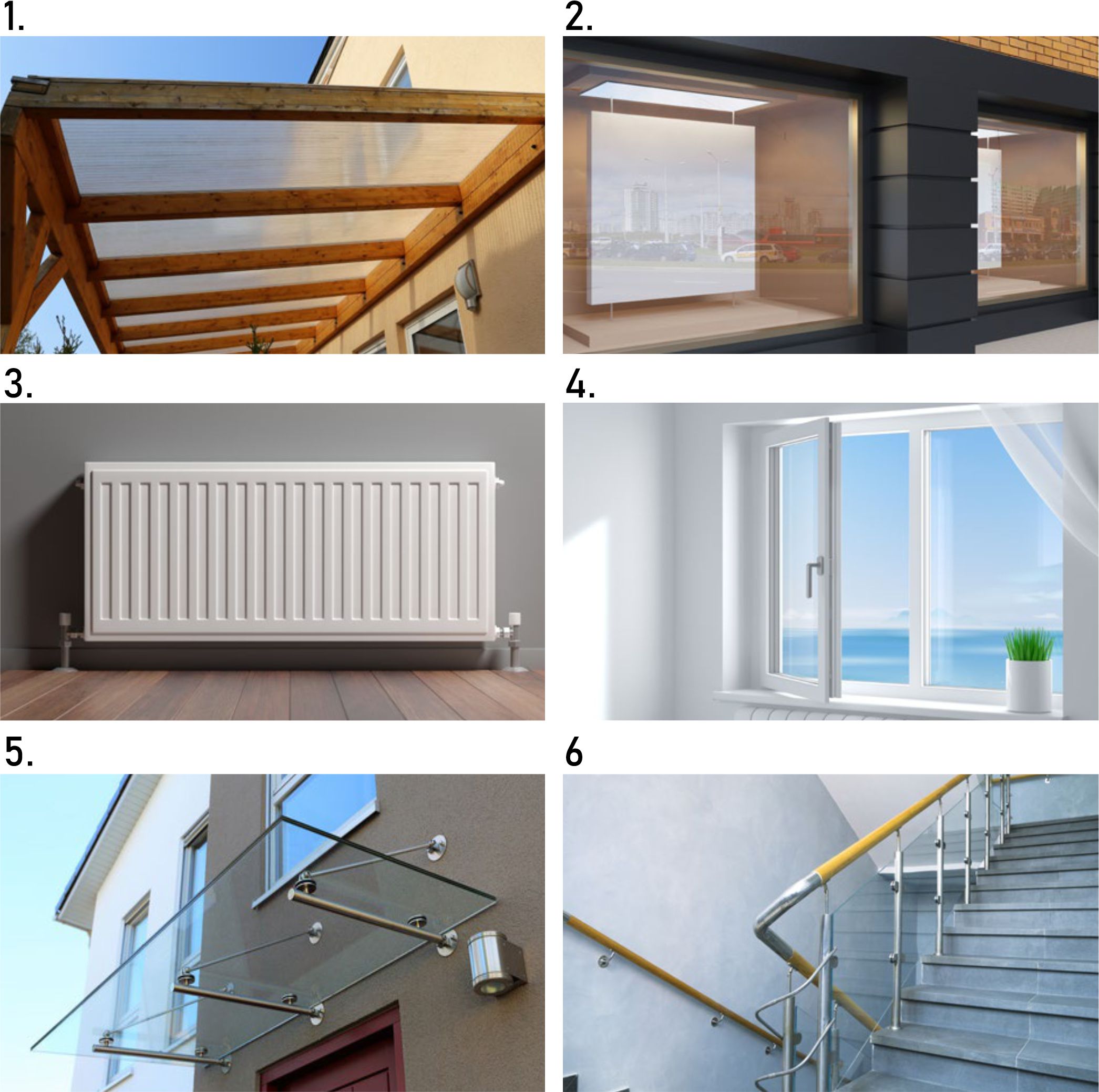

1. Montaža drvenih konstrukcija
2. Montaža izloga
3. Pričvršćivanje radijatora
4. Ugradnja prozora i vrata
5. Pričvršćivanje nadstrešnica
6. Ugradnja rukohvata

Ovo su samo primjeri primjene.

Tip za okvir s upuštenim vijkom i TX utičnicom Preporučuje se za pričvršćivanje drvenih i PVC elemenata (gdje god želimo da glava bude u ravnini s montiranim elementom).

Proširni konektor se sastoji od:

• Plastični element – čahura
• Konektor – čelični vijak

Prethodna montaža konektora znači:

• Lakše i brže sastavljanje
• Proizvodi spremni za upotrebu bez potrebe za sastavljanjem
• Nema pogrešaka pri odabiru čahure za vijak

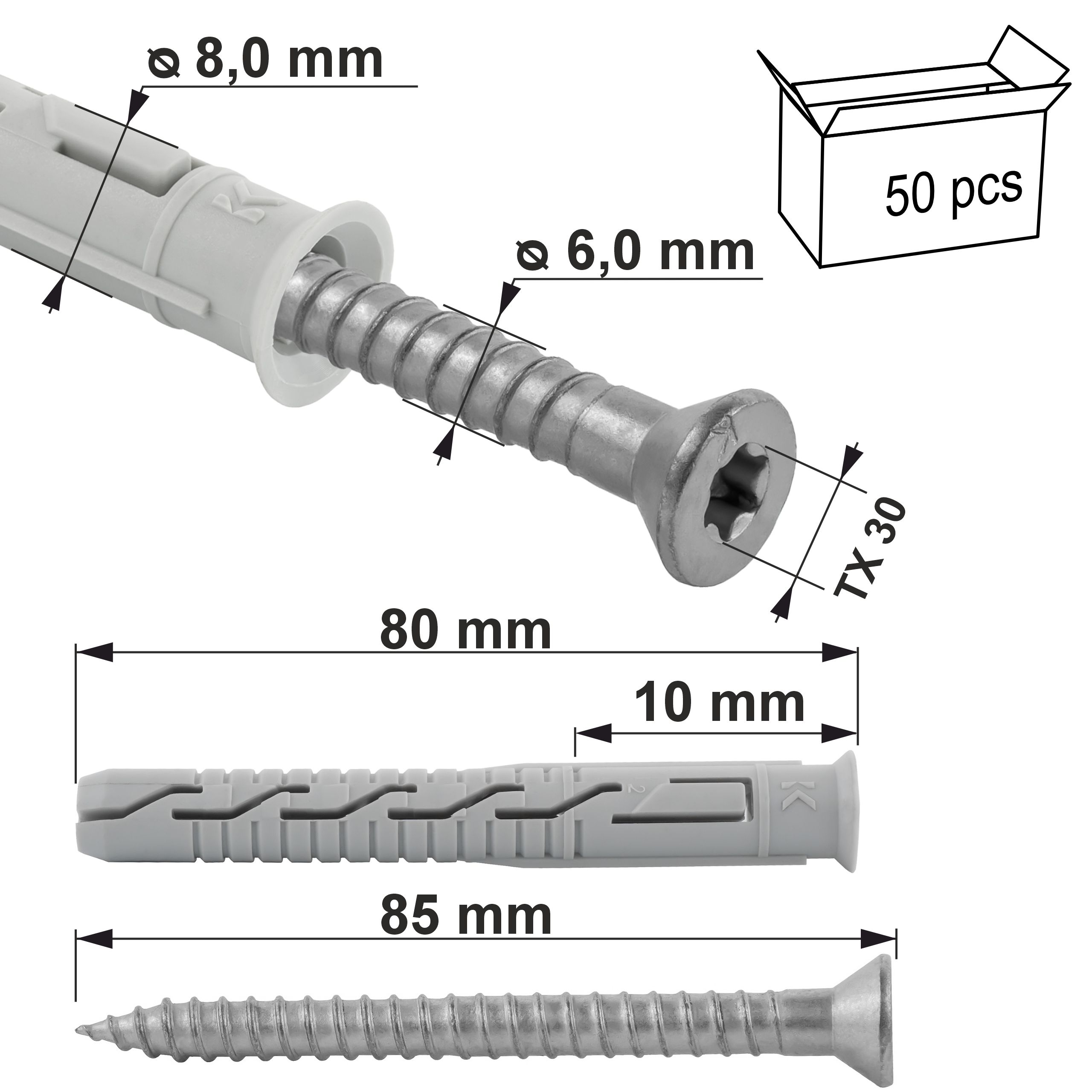

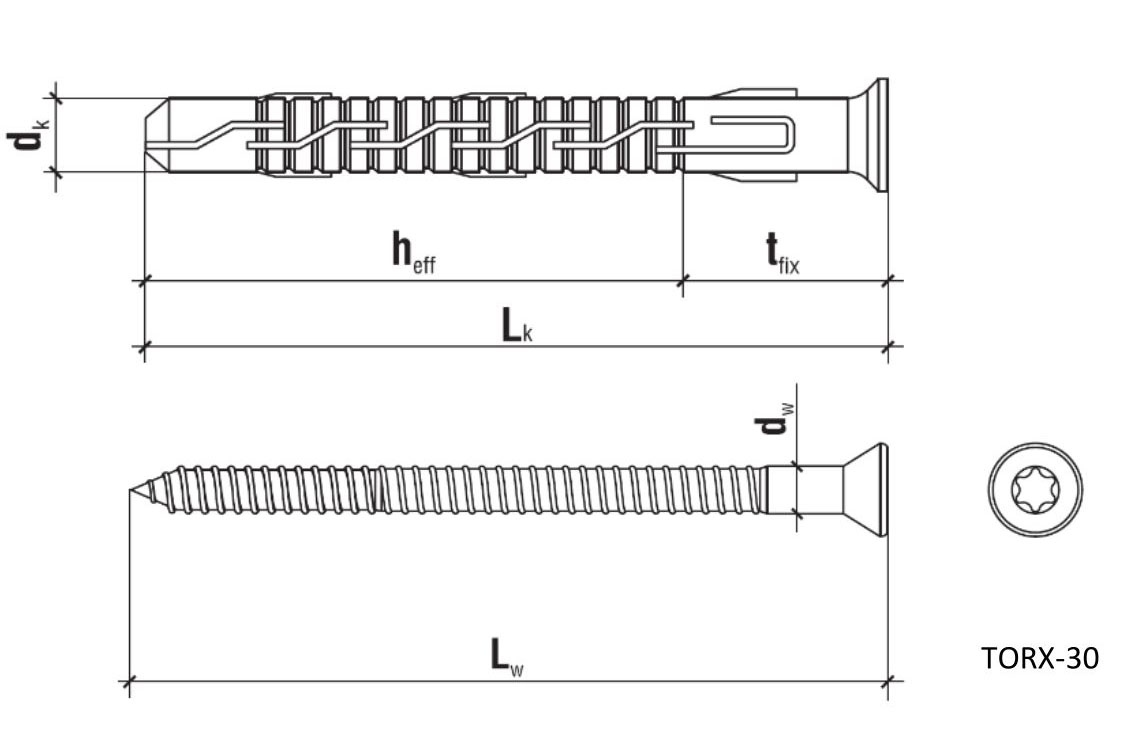

Specifikacija proizvod

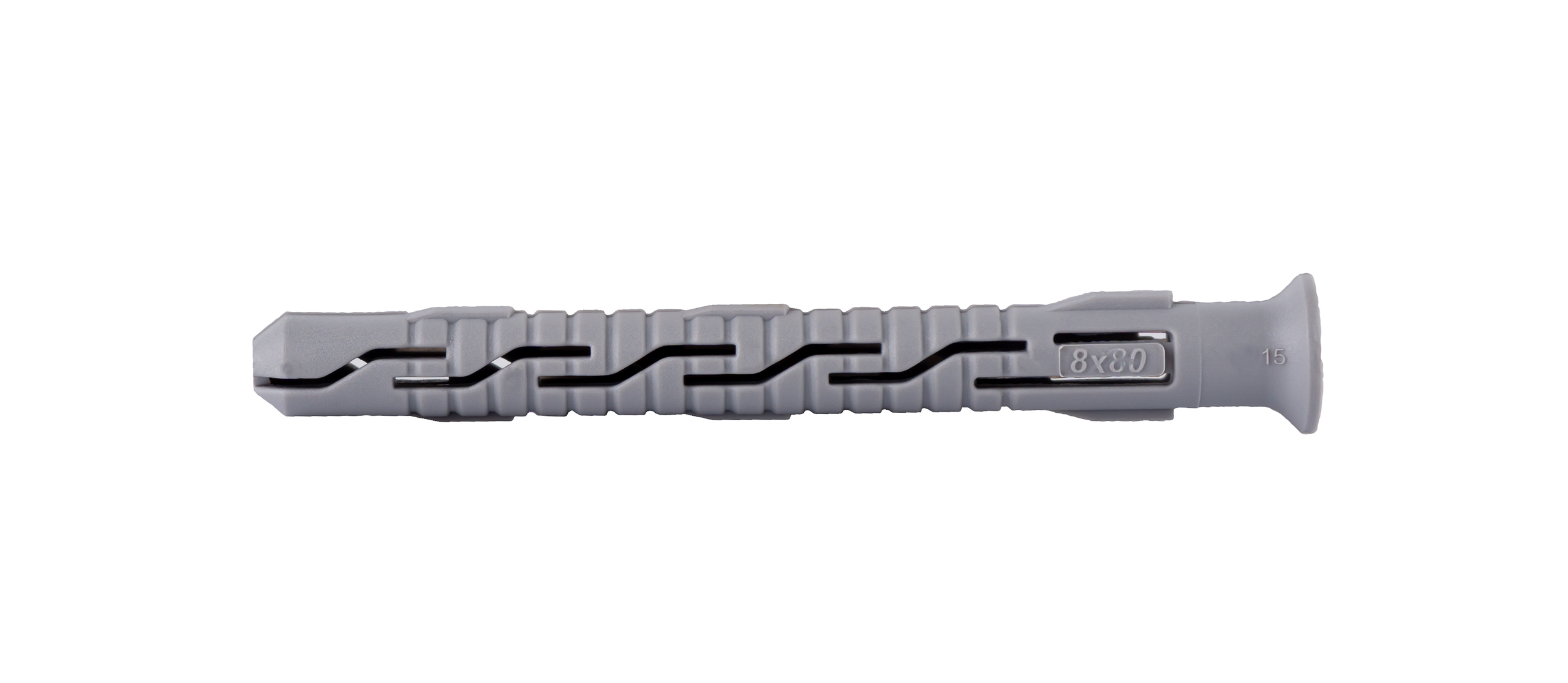

Čep

• [ Dk ] Promjer čepa: Ø 8,0 mm
• [ Lk ] Duljina čepa: 80 mm
• [ Tfix ] Maks. upotrebljiva duljina: 10 mm
• [ Heff ] Dubina sidrenja: 70 mm
• Materijal čepa: poliamid (najlon)
• Količina u pakiranju: 50 kom.

Vijak

• [ Dw ] Promjer vijka: Ø 6,0 mm
• [ Lw ] Duljina vijka: 85 mm
• Vrsta utičnice::TX-30
• Materijal vijka:pocinčani čelik
• Količina po pakiranju: 50 kom.

Certifikat

Europsko tehničko odobrenje ETA 12/0272

Vijci koje nudimo su najviše kvalitete i mogu se sigurno koristiti u građevinarstvu. Ulažemo sve napore kako bismo osigurali da su proizvodi isporučeni našim izvođačima sigurni i prilagođeni specifičnim zadacima.

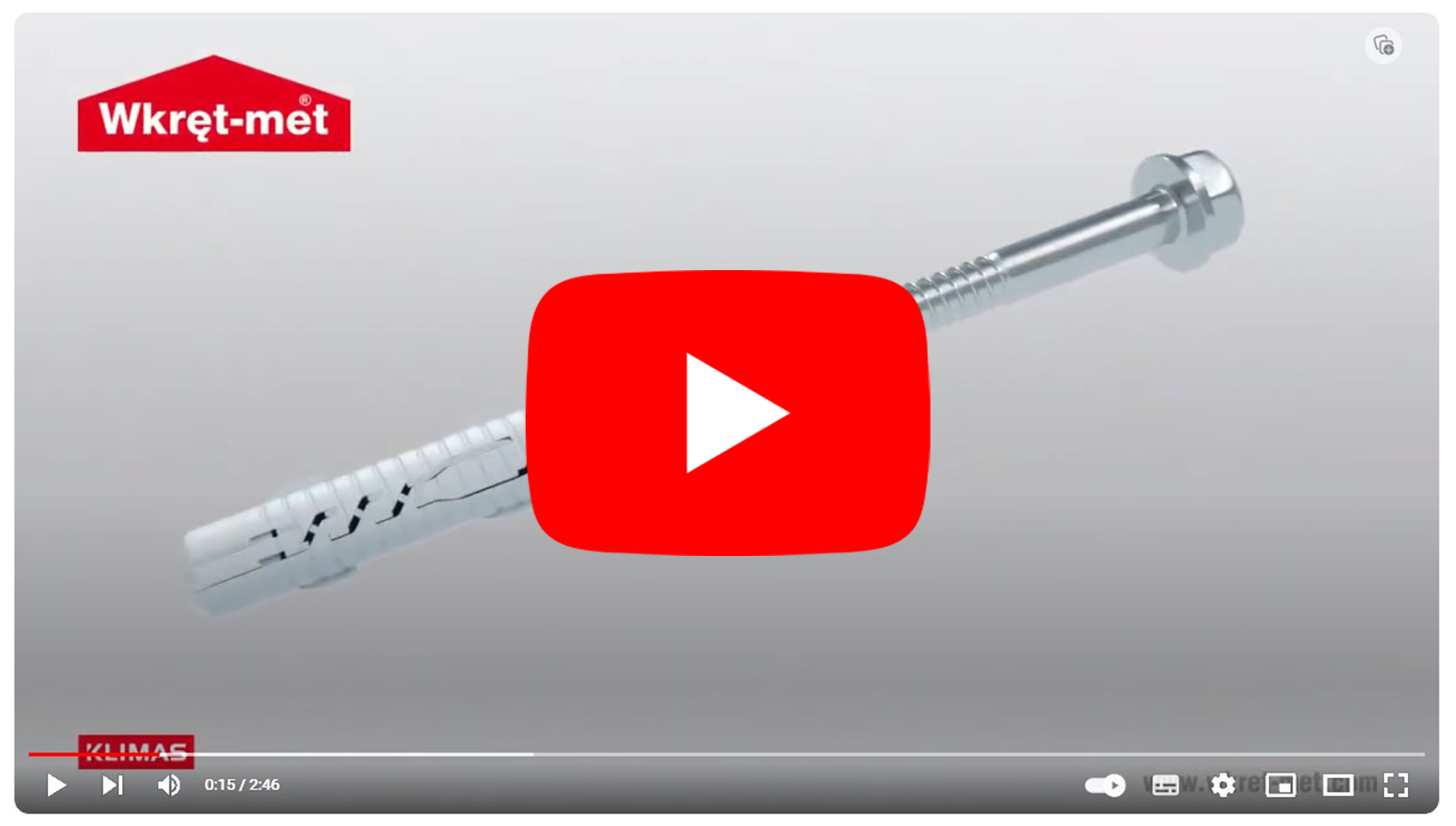

Video proizvoda

https://youtu.be/ygTRIj0Ocgw

(kopirajte poveznicu i zalijepite je u prozor preglednika)

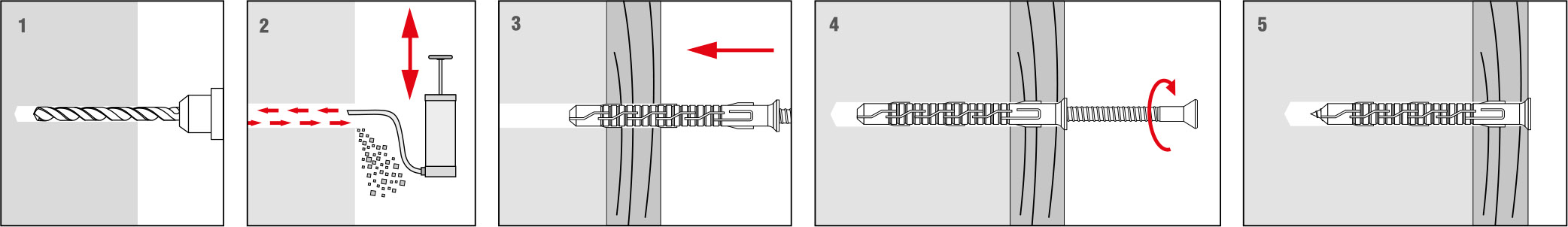

Način montaže

• Prije ugradnje, odredite podlogu u koju će se ugraditi pričvršćivač i usporedite opterećenja koja će pričvršćivač prenositi s nosivošću navedenom u tehničkom listu proizvoda ili u Europskoj tehničkoj procjeni.
• Odgovarajuća duljina pričvršćivača treba biti odabrana tako da se zona ekspanzije nalazi u materijalu zida (debljina pričvršćenog elementa odgovara maksimalnoj korisnoj duljini pričvršćivača).
• Dubina bušene rupe treba biti najmanje 10 mm duža od dubine sidrenja spojnice – to će omogućiti ispravno postavljanje čahure u rupu i ukloniti problem otpuštanja vijaka.
• Korištenje udarca se ne preporučuje pri bušenju u perforirane cigle, keramičke blokove i gazirani beton, što uništava zidove i ne osigurava sigurno postavljanje spojnice.
• Promjer izbušenih rupa treba odgovarati promjeru korištenih tipli.
• Izbušenu rupu treba očistiti, barem prolaskom kroz izbušite dva puta, što će ukloniti prašinu od bušenja prema van. Rupe izbušene okomito prema dolje zahtijevaju dublje bušenje ili ispuhivanje nakupljene prašine od bušenja.
• Tip se umetne u izbušenu rupu i vijak se uvrne dok se potpuno ne uvuče u čahuru.
• Sila uvrtanja vijka može uzrokovati njegovo otpuštanje, što nije pokriveno jamstvom proizvođača.
• Ugradnja se treba provoditi na temperaturama u rasponu od –20 °C do +40 °C (odnosi se na temperaturu podloge).

Klimas vijci – najčešći izbor profesionalaca

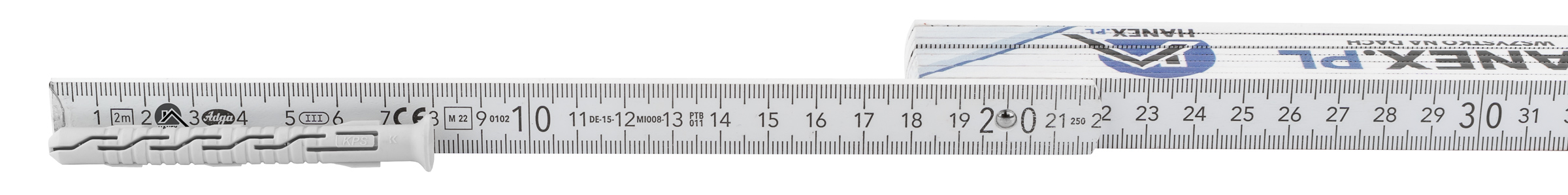

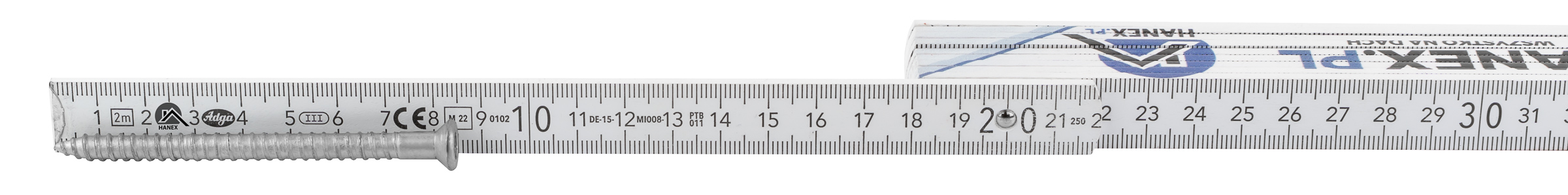

*mjerna traka nije uključena u set (koristi se samo za bolju prezentaciju vijaka)
