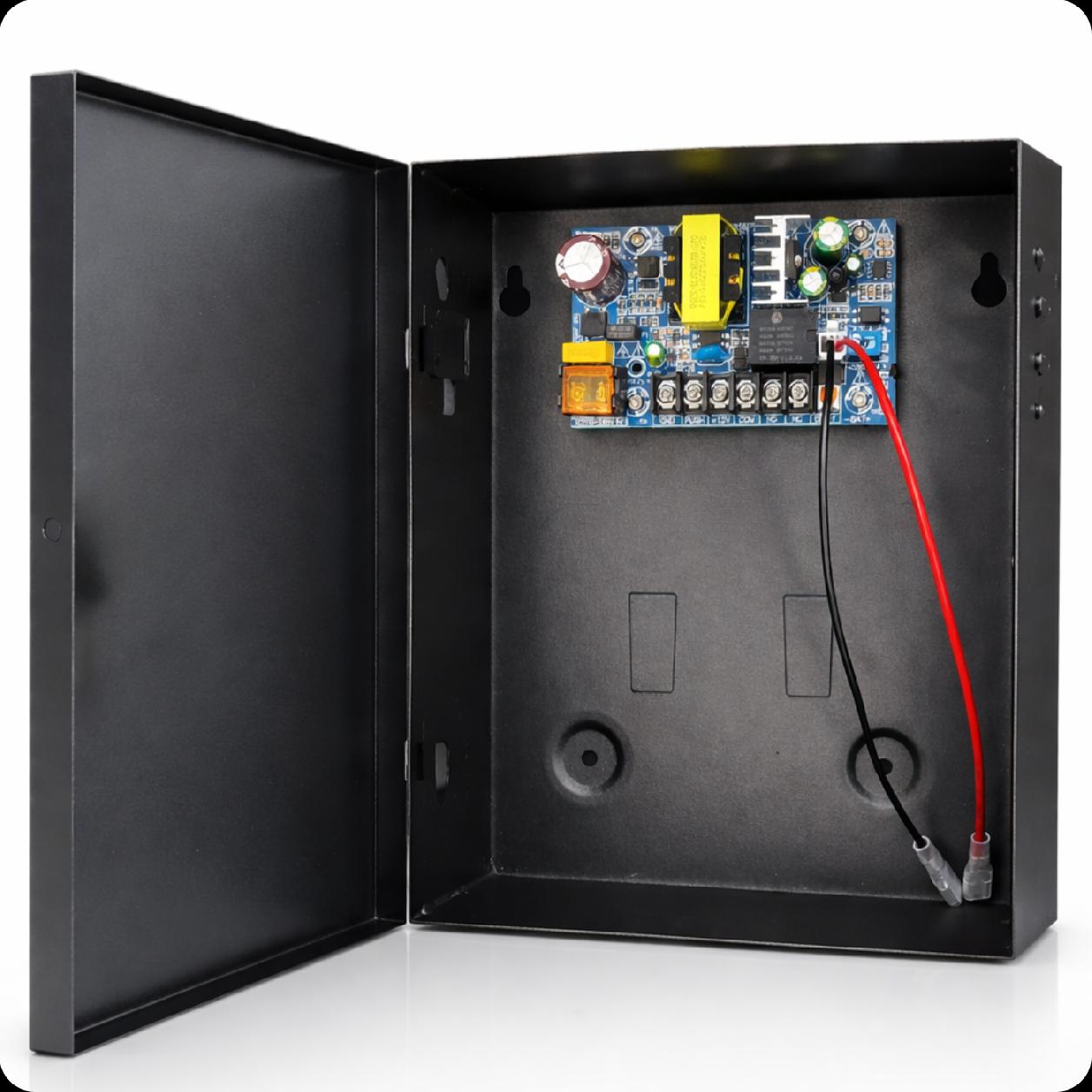

EE PS-902 DC 12V 5A napajanje

Razvodna kutija tvrtke Spreest je rješenje dizajnirano za sustave kontrole pristupa. Osigurava stabilno i sigurno napajanje uređaja, kao i središnju točku za električnu instalaciju.

Osim toga, omogućuje vam spajanje napajanja za slučaj nužde, omogućujući sustavu da radi čak i u slučaju nestanka struje.

Zahvaljujući 5A izlazu , moguće je spojiti više uređaja, što vam omogućuje istovremeno upravljanje, na primjer, dvama sustavima kontrole pristupa.

Uređaj je idealan za domove, urede, poslovne zgrade i druge objekte.

Ključne značajke

1. Mogućnost spajanja napajanja u nuždi (UPS / baterija) – Omogućuje održavanje rada sustava kontrole pristupa u slučaju nestanka struje.

2. Podržava više uređaja istovremeno – Npr. dva sustava kontrole pristupa, električne brave, tipke za izlaz ili kontroleri, zahvaljujući izlazu od 5 A.

3. NC / NO izlazi – Kompatibilnost s raznim vrstama električnih brava.

4. Podesivo vrijeme odgode – Fleksibilnost u postavkama vremena zaključavanja od 0 do 15 sekundi .

5. Električna zaštita – Zaštita od preopterećenja i kratkih spojeva.

6. Podrška za razne uređaje – Podržava elektromagnetske brave, kontrolere pristupa, tipke za izlaz i zvona na vratima.

7. Robusna konstrukcija – Izrađen od izdržljivih materijala, osigurava dugotrajnu upotrebu.

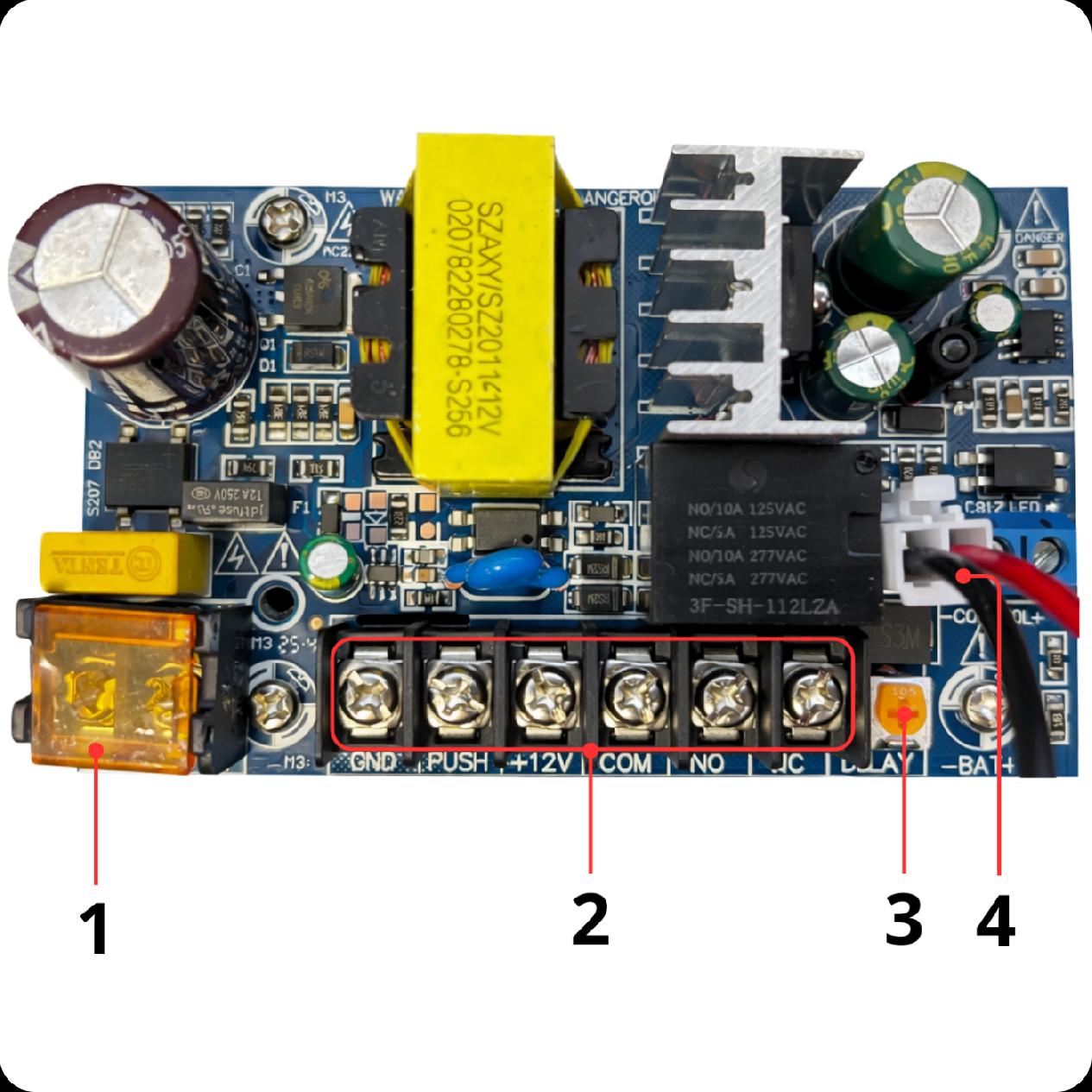

Komponente kontrolera

1. Napajanje:

• L: Ulaz faze napajanja. Spojite žicu faze napajanja (AC 100–240 V) na ovaj konektor.
• N: Ulaz neutralnog napajanja. Spojite žicu neutralnog napajanja (AC 100–240 V) na ovaj konektor.

2. Priključci:

• GND – Uzemljenje
• PRITISNITE – Ulaz upravljačke tipke
• +12V – Napajanje 12V
• COM – Zajednički kontakt releja
• NO – Normalno otvoren kontakt releja
• NC – Normalno zatvoreni kontakt releja

3. Gumb za podešavanje vremena odgode: Omogućuje vam postavljanje vremena koliko će brava ostati otvorena nakon aktivacije, od 0 do 15 sekundi.

4. Rezervno napajanje:

Priključak za spajanje rezervne baterije (obično 12 V DC).

• (BAT+) – pozitivni pol baterije
• (BAT−) – negativni pol baterije

Baterija osigurava rad kontrolera u slučaju nestanka struje iz mreže (AC). To osigurava da brava i sustav upravljanja nastave funkcionirati (npr. omogućuju otvaranje vrata).

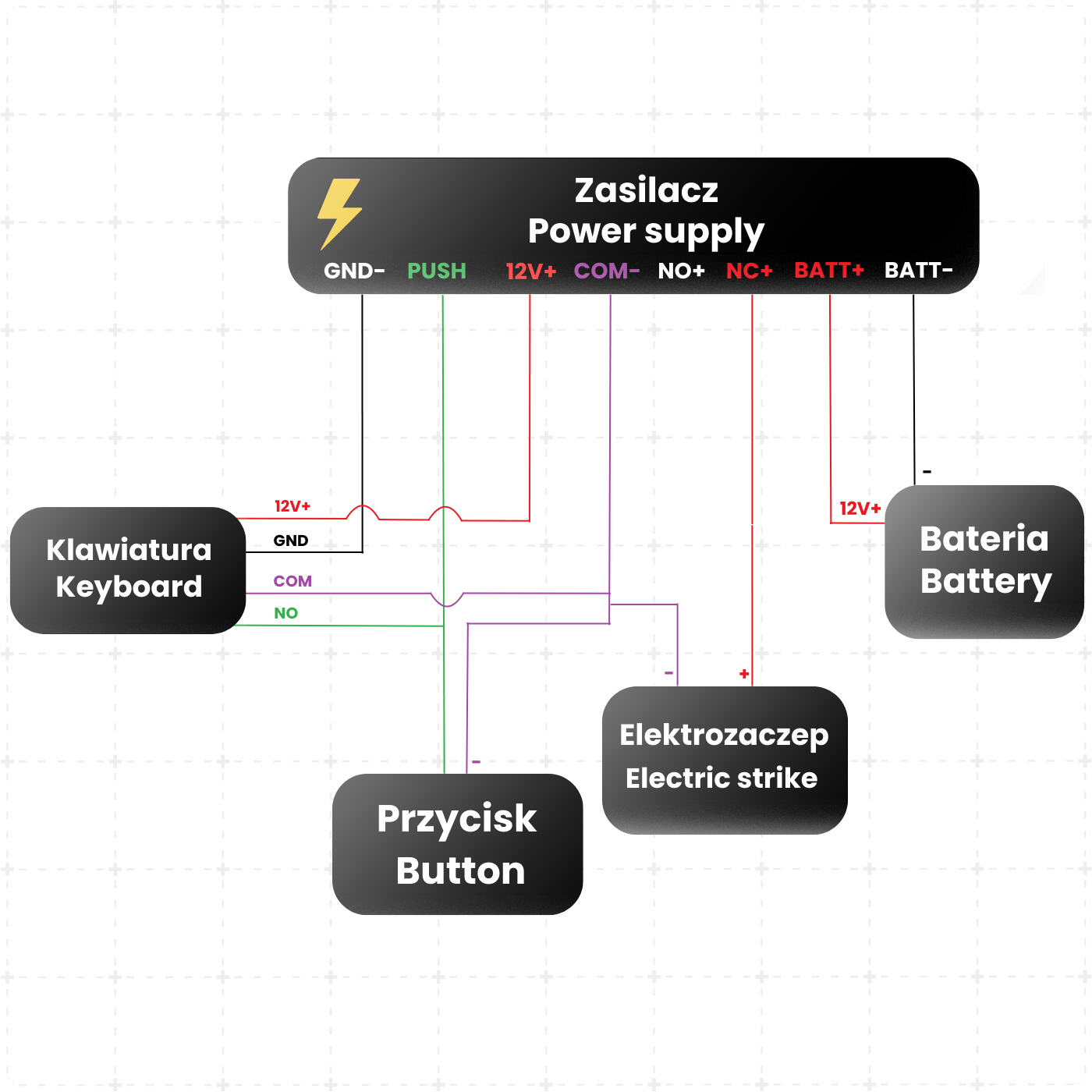

Primjer dijagrama spajanja napajanja

1. Spajanje napajanja na uređaje

Izlaz +12V (crvena žica) iz napajanja koristi se za napajanje uređaja sustava kontrole pristupa, kao što su kodna tipkovnica ili RFID čitač.

Priključak GND (crna žica) je zajedničko uzemljenje instalacije. Žice +12V i GND trebaju biti spojene na odgovarajuće ulaze napajanja upravljačkog uređaja.

2. Spajanje električnog privara

Električni privar spaja se na priključke +12V (crvena žica) i NO ili NC (crna žica) , ovisno o vrsti privara.

Nakon što je pristup odobren, kontakti releja (NO/COM ili NC/COM) se kratko spajaju, što napaja električni privar i otvara vrata.

3. Spajanje tipke za izlaz

Tipka za izlaz treba biti spojena na PUSH (zelena žica) i COM (ljubičasta žica) .

Kada se pritisne tipka, PUSH se kratko spaja na masu, što odmah otključava vrata.

4. Spajanje tipkovnice / kontrolera pristupa

Tipkovnicu treba spojiti na priključke:

• +12V (crvena žica)
• GND (crna žica)
• COM (ljubičasta žica)
• NO (zelena žica)

Nakon ispravne autorizacije korisnika (kod/kartica), relej se aktivira i vrata se otvaraju.

5. Način rada releja (NO / NC)

Napajanje ima sljedeće izlaze: NO (normalno otvoren) i NC (normalno zatvoren) :

• NO – Napon se pojavljuje tek nakon kratkog spoja na PUSH kontaktu (najčešće korišten)
• NC – Napon nestaje tek nakon kratkog spoja PUSH kontakta
• (sigurnosni sustavi)

6. Spajanje baterije (napajanje u nuždi)

Baterija od 12 V može se spojiti na priključke BATT+ (crvena žica) i BATT- (crna žica) .

Baterija osigurava rad sustava u slučaju nestanka struje.

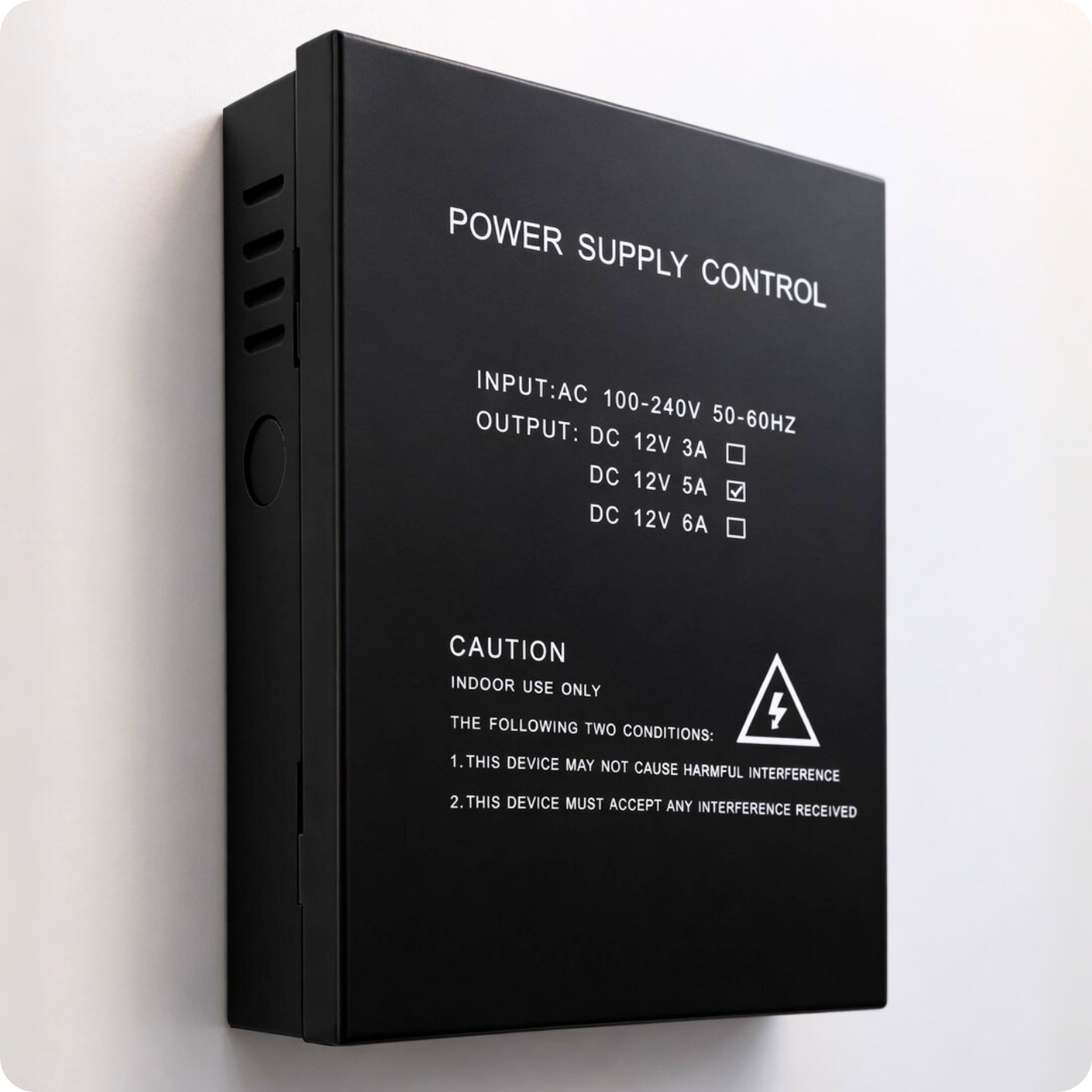

Tehničke specifikacije

• Ulazni napon: AC100V-AC240V / 50–60HZ
• Izlazni napon: DC12V
• Trenutačna struja: 5A
• Konstantna struja: 3.5A
• Radna temperatura: –20℃ ~ +60℃
• Radna vlažnost: ≤ 90%
• Vrijeme odgode: 0~15 sekundi (podesivo)

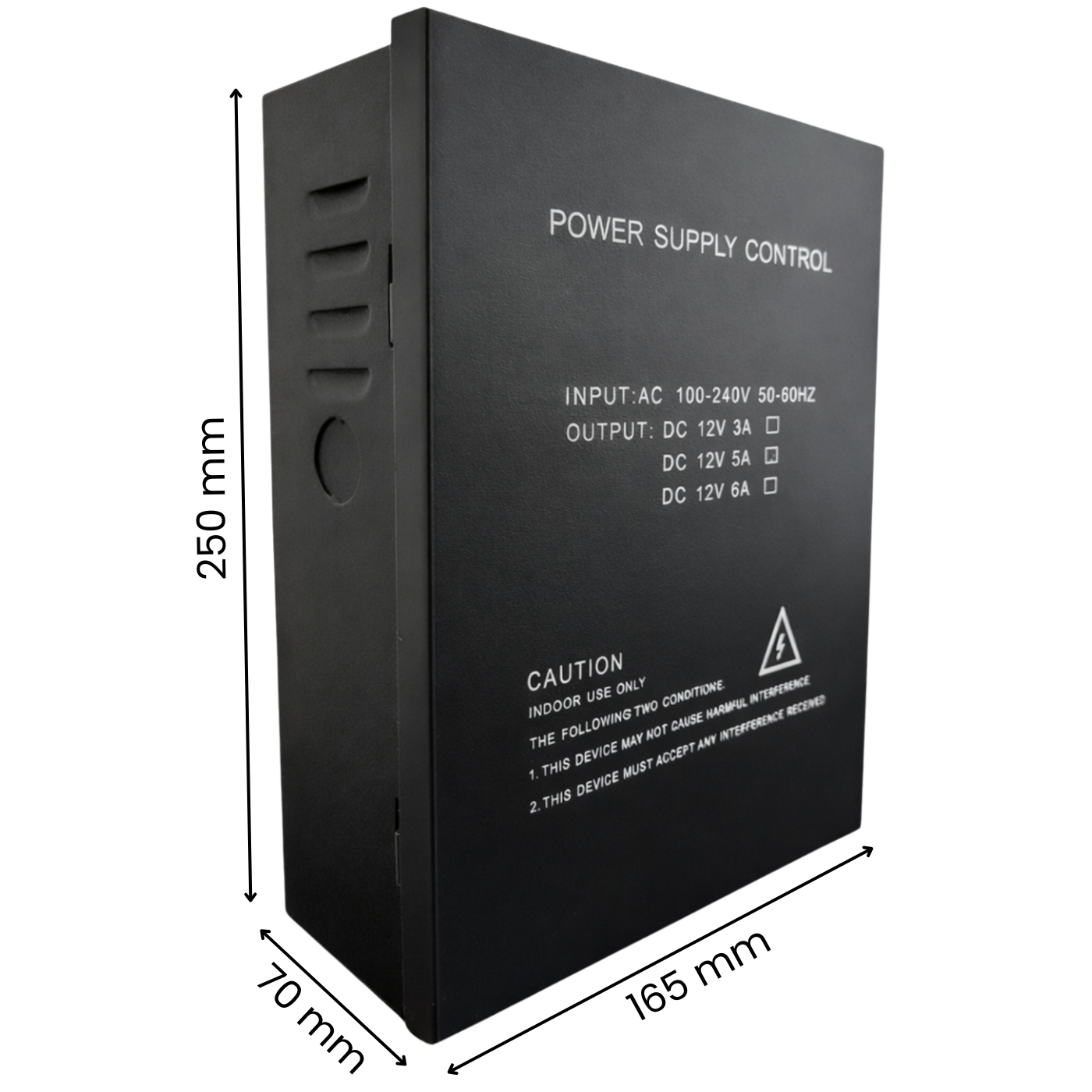

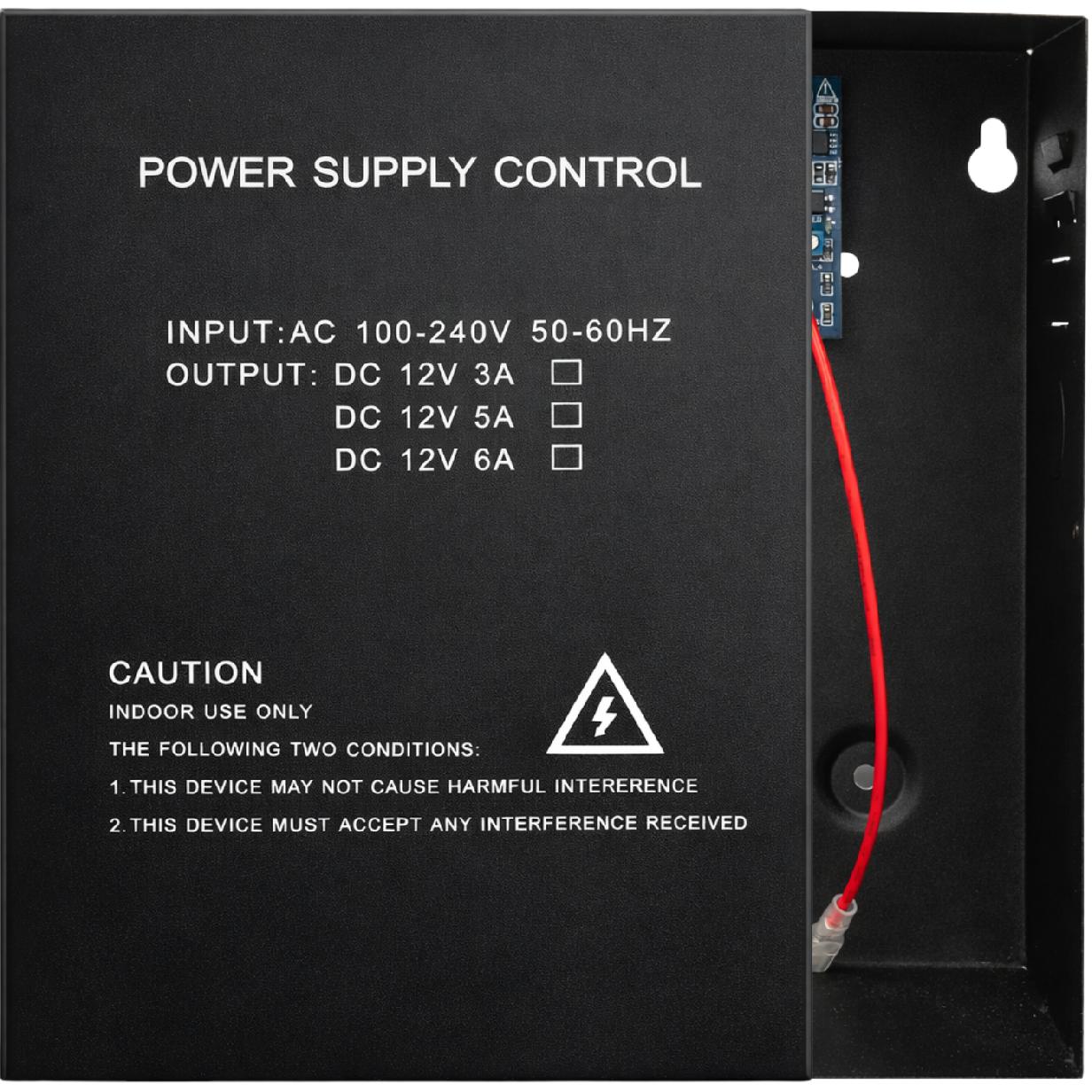

• Dimenzije: 165 × 70 × 250 mm

Paket uključuje

• 1× Napajanje PS-902 DC 12V 5A
• 1× Korisnički priručnik
