PE TULJAK ZA ELEKTROFUZIJSKU SPOJNICU 32X1 GW PE100 SDR11 EF

UNIDELTA ELEKTROFUZIJSKA SPOJNICA – 32×1 GW

Koristi se za spajanje polietilenskih cijevi za prijenos plina do tlaka od 10 bara ili pitke vode i tekućina do nominalnog tlaka od 16 bara.

Kompatibilne su s PE80 i PE100 cijevima. Zbog kvalitete korištene sirovine, Unidelta fitinzi su otporni na veliki broj kemijskih agensa i UV zračenje . ___________________________

PRIMJENA:

Glavne primjene elektrofuzijskih fitinga su: cjevovodi za zapaljive plinove, vodovodi, protupožarne instalacije, kanalizacija, industrijski pogoni, navodnjavanje i kabelski kanali.

Unidelta elektrofuzijski fitinzi mogu se koristiti s cijevima od polietilena visoke gustoće PE80 ili PE100 sa sljedećim značajkama:

• SDR≤ za sve promjere
• SDR=17 za promjere >32 mm
• SDR=26 za promjere >125 mm

GLAVNE ZNAČAJKE

• Napon zavarivanja 40 V
• Električni priključci Ø 4,0 mm
• Unutarnji navoj 1"

Svaki komad je označen s:

• Barkod koji se očitava optičkim čitačem
• Nazivni promjer
• Vrijeme zavarivanja i vrijeme hlađenja

Metalna zavojnica je sigurno postavljena blizu unutarnje površine spojnice kako bi se optimizirao prijenos topline između cijevi i spojnice i smanjilo vrijeme zavarivanja.

Polietilenske cijevi i spojnice mogu se zavarivati elektrofuzijom ili sučeonim zavarivanjem. U oba slučaja, postupak zavarivanja mora slijediti utvrđeni postupak, uzimajući u obzir neke osnovne koncepte u vezi s kompatibilnošću različitih materijala. Budući da su PE80 i PE100 potpuno kompatibilni, cijevi izrađene od različitih materijala mogu se sučeono zavarivati, pod uvjetom da imaju isti standardni faktor dimenzije (SDR) i stoga iste debljine stijenke.

_____________________

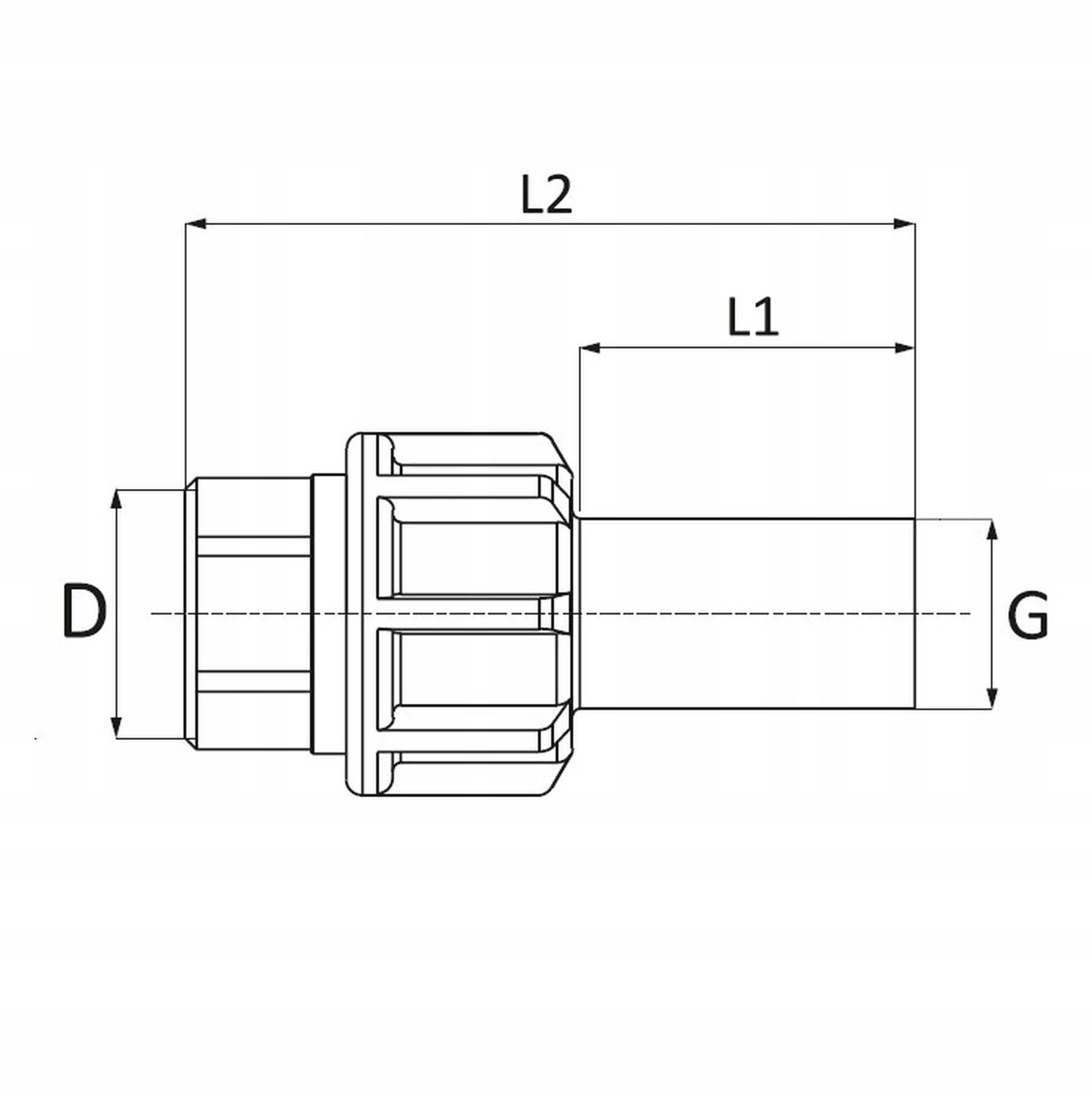

DIMENZIJE:

(L1) 44 mm (L2) 103 mm (DxG) 25 mm x 3/4"

(L1) 47 mm (L2) 112 mm (DxD) 32 mm x 1"

(L1) 52 mm (L2) 124 mm (DxV) 40 mm x 1 1/4"

(L1) 58 mm (L2) 135 mm (DxD) 50 mm x 1 1/2"

(L1) 66 mm (L2) 153 mm (DxD) 63 mm x 2"

(L1) 73 mm (L2) 165 mm (DxD) 75 mm x 2 1/2"

(L1) 82 mm (L2) 181 mm (DxD) 90 mm x 3"

(L1) 85 mm (L2) 193 mm (DxD) 110 mm x 4"

Galerija:
