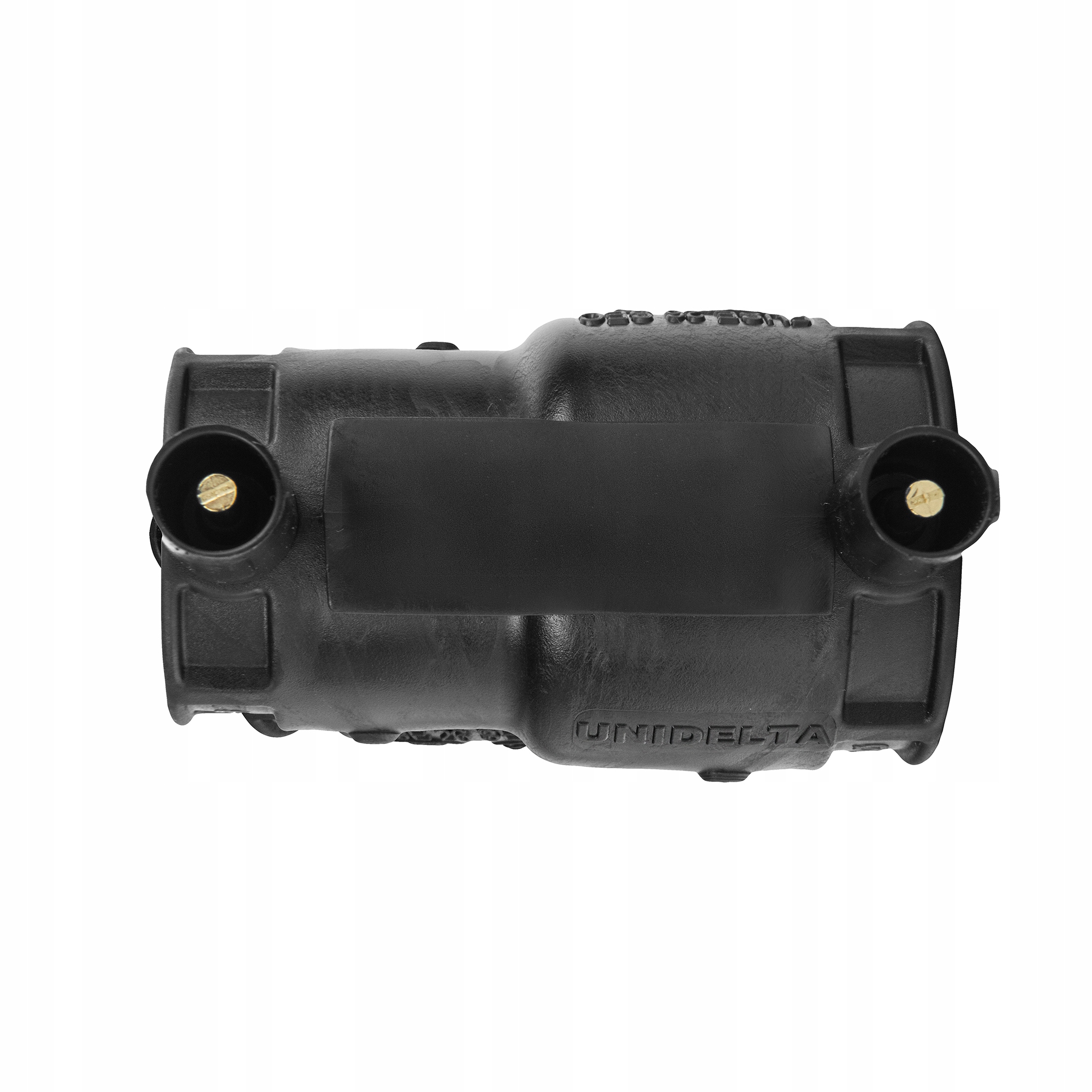

Redukcijska spojnica za elektrootporno zavarivanje 60x40mm PE100 SDR11 EF

PE redukcijski elektrofuzijski konektor 60X40MM PE100 SDR11 EF

⭐️ redukcijski PE elektrofuzijski konektor unidelta – 60×40MM

Koristi se za spajanje polietilenskih cijevi za prijenos plina tlaka do 10 bara ili pitke vode i tekućina do nominalnog tlaka 16 bar.

Kompatibilni su s cijevima PE80 i PE100. Zbog kvalitete korištene sirovine, Unidelta spojnice su otporne na širok raspon kemijskih sredstava i UV zračenje. ____________________________

▶ Primjene:

Glavne primjene elektrofuzijskih spojnica su: cjevovodi za zapaljive plinove, sustavi vodoopskrbe, protupožarni sustavi, kanalizacijski sustavi, industrijski pogoni, navodnjavanje i kabelski kanali.

Unidelta elektrofuzijske spojnice mogu se koristiti s cijevima od polietilena visoke gustoće PE80 ili PE100 sa sljedećim karakteristikama:

• SDR≤ za sve promjere
• SDR=17 za promjere >32 mm
• SDR=26 za promjere >125 mm

⭐️ Glavne značajke

• Napon zavarivanja 40 V
• Električni priključci Ø 4,0 mm

Svaki komad je označen sa:

• Barkod za očitavanje optičkim čitačem
• Nazivni promjer
• Vrijeme zavarivanja i vrijeme hlađenja

Metalna zavojnica je sigurno postavljena blizu unutarnje površine spojnice kako bi se optimizirao prijenos topline između cijevi i spojnice i smanjilo vrijeme zavarivanja.

Polietilenske cijevi i spojnice mogu se zavarivati elektrofuzijskim ili sučeonim zavarivanjem metoda. U oba slučaja, postupak zavarivanja mora slijediti dobro utvrđeni postupak, uzimajući u obzir određene osnovne koncepte u vezi s kompatibilnošću različitih materijala. Budući da su PE80 i PE100 potpuno kompatibilni, cijevi izrađene od različitih materijala mogu se zavarivati sučeono, pod uvjetom da imaju isti standardni faktor dimenzije (SDR) i stoga istu debljinu stijenke.

___________________________

▶ Dimenzije:

(D) 89 mm (Z) 60 mm (DxD1) 32 × 25 mm

(D) 88 mm (Z) 70 mm (DxD1) 40 × 32 mm

(D) 98 mm (Z) 81 mm (DxD1) 50 × 32 mm

(D) 116 mm (Z) 98 mm (DxŠ1) 63 × 32 mm

(D) 116 mm (Z) 98 mm (DxŠ1) 63 × 40 mm

(D) 116 mm (Z) 98 mm (DxŠ1) 63 × 50 mm

(D) 124 mm (Z) 110 mm (DxŠ1) 75 × 63 mm

(D) 153 mm (Z) 130 mm (DxŠ1) 90 × 63 mm

(D) 154 mm (Z) 130 mm (DxŠ1) 90 × 75 mm

(D) 187 mm (Z) 153 mm (DxŠ1) 110 × 63 mm

(D) 187 mm (Z) 153 mm (DxŠ1) 110 × 90 mm

(D) 163 mm (Z) 176 mm (DxŠ1) 125 × 63 mm

(D) 206 mm (Z) 176 mm (DxŠ1) 125 × 90 mm

(D) 168 mm (Z) 176 mm (DxŠ1) 125 × 110 mm

(D) 229 mm (Z) 217 mm (DxŠ1) 160 × 110 mm

❇️ Galerija:
