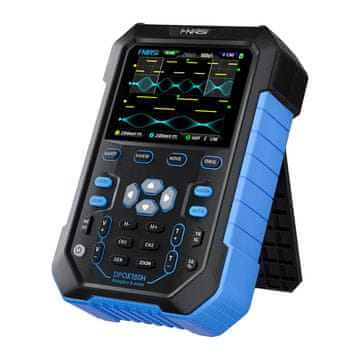

FNIRSI DPOX180H 2-u-1 ručni digitalni fosforni osciloskop

FNIRSI DPOX180H Ručni digitalni fosforni osciloskop 2 u 1

FNIRSI DPOX180H je ručni digitalni fosforni osciloskop (DPO) koji kombinira dvokanalni osciloskop od 180 MHz, generator funkcija DDS od 20 MHz i napredne funkcije analize signala. Dizajniran je kao kompaktan, mobilni alat za servis, radionicu i laboratorijski rad, nudeći visoku funkcionalnost u jednom uređaju.

Propusnost od 180 MHz i 500 MSPS – Preciznost mjerenja

Osciloskop nudi analognu propusnost od 180 MHz (-3 dB) i uzorkovanje u stvarnom vremenu do 500 MSPS (250 MSPS u dvokanalnom radu). To omogućuje vjeran prikaz brzih rubova, impulsa i visokofrekventnih signala, što je ključno u dijagnostici modernih elektroničkih sustava.

Tehnologija digitalnog fosfora – Više informacija u valnom obliku

Tehnologija digitalnog fosfora koristi skalu svjetline i temperaturu boje za vizualizaciju frekvencije pojavljivanja signala. To olakšava uočavanje podrhtavanja, šuma, nestabilnosti i rijetkih događaja koji mogu ostati nevidljivi u tradicionalnim osciloskopima.

50.000 wfms/s – bez mrtvog vremena

Visoka brzina osvježavanja od 50.000 valnih oblika u sekundi značajno smanjuje mrtvo vrijeme akvizicije. To vam omogućuje učinkovito snimanje kratkotrajnih smetnji i anomalija signala, što je posebno važno pri analizi preklopnih napajanja i digitalnih sabirnica.

Ograničenje hardverske propusnosti od 20 MHz i stabilno okidanje

Ugrađeni preklopni hardverski filtar propusnosti od 20 MHz učinkovito smanjuje šum i harmonike višeg reda. U kombinaciji s opsežnim sustavom okidanja (Automatski / Normalni / Pojedinačni, rastući i padajući rub) i adaptivnom stabilizacijom okidanja, osigurava čistu i stabilnu sliku signala.

FFT i XY način rada – Analiza frekvencije i odnosa

FFT funkcija omogućuje brz, kvalitativni pregled frekvencijskog spektra testiranog signala. Osim toga, XY način rada s digitalnim fosforom omogućuje vam analizu odnosa amplitude i faze između dva kanala, na primjer, u obliku Lissajousovih figura.

Način vremenskog zumiranja i pomicanja

Osciloskop nudi ZOOM vremenske baze u rasponu od 2×–1000×, omogućujući detaljnu analizu odabranih fragmenata valnog oblika. Način rada rotiranja/pomicanja omogućuje kontinuirano promatranje sporo promjenjivih signala u stvarnom vremenu.

20 MHz DDS generator i funkcija rezanja

Ugrađeni 20 MHz DDS generator funkcija podržava 14 vrsta valnih oblika, s podešavanjem frekvencije u koracima od 1 Hz. Jedinstvena funkcija rezanja izlaza omogućuje vam rezanje dijela izmjerenog valnog oblika i njegovo korištenje kao izlaz generatora, s mogućnošću spremanja do 500 prilagođenih signala.

Spremanje, pregled i izvoz podataka

Interna memorija od 120 Mbit omogućuje vam pohranjivanje do 250 valnih oblika i 90 snimaka zaslona (BMP). Podaci se mogu pregledavati izravno na uređaju ili izvesti na računalo putem USB-a, a firmver se može jednostavno ažurirati.

Mobilnost, sigurnost i jednostavnost korištenja

IPS zaslon u boji od 2,8" (320×240) osigurava dobru čitljivost u svim uvjetima. Uređaj je opremljen automatskom konfiguracijom jednim gumbom, mjerenjima kursora, zaštitom ulaza do 400 V, litij-ionskom baterijom od 3000 mAh (do cca. 4 sata rada) i brzim punjenjem od 5 V / 2 A. FNIRSI DPOX180H je svestran i siguran alat za elektroničare, servisere, studente i zahtjevne hobiste.
