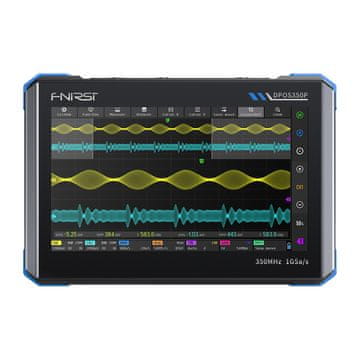

FNIRSI FNIRSI DPOS350P digitalni osciloskop 4-u-1
Opis
FNIRSI DPOS350P je svestran digitalni osciloskop dizajniran za jednostavno i intuitivno rukovanje. Ima veliki 7-inčni zaslon osjetljiv na dodir za jasno prikazivanje signala i brz pristup ključnim funkcijama. Kombinira značajke osciloskopa, generatora signala, analizatora spektra i analizatora frekvencijskog odziva, što ga čini pogodnim za širok raspon mjernih primjena. Visoka propusnost, brzo uzorkovanje i velika memorija omogućuju preciznu analizu signala, dok napredni načini vizualizacije poboljšavaju čitljivost mjerenja.
Veliki 7-inčni zaslon osjetljiv na dodir pruža potpuni pregled analiziranog signala i preciznu kontrolu parametara. Jasno sučelje omogućuje brzo razumijevanje ponašanja sustava, a visoka kvaliteta slike čini DPOS350P „drugim parom inženjerovih očiju“ – neizostavnim za dijagnostiku i testiranje.
FNIRSI DPOS350P je napredni osciloskop 4-u-1 koji nudi funkcije četiri različita uređaja. To je osciloskop (2 kanala, propusni opseg od 350 MHz, uzorkovanje od 1 GSa/s, 8-bitna rezolucija, 50.000 oblika valova u sekundi), generator signala (do 50 MHz), analizator spektra (raspon od 200 kHz do 350 MHz) i analizator frekvencijskog odziva (100 kHz – 50 MHz). Tako širok raspon funkcija znači da jedan uređaj zamjenjuje nekoliko specijaliziranih alata, štedeći prostor i vrijeme.
Model DPOS350P nudi propusnost od 350 MHz, brzinu uzorkovanja od 1 GSa/s i dubinu memorije od 60 kpts, što se prevodi u preciznu reprodukciju signala i stabilna mjerenja čak i kod složenih valnih oblika. Štoviše, FNIRSI DPOS350P omogućuje analizu Bodéovog dijagrama u rasponu od 100 Hz do 50 MHz, s podesivom frekvencijom, amplitudom ekscitacije i pomakom. To je idealni alat za testiranje pojačala, filtara i napojnih krugova, koji vam omogućuje brzu i preciznu procjenu frekvencijskog odziva kruga.
Uređaj pokriva frekvencijski raspon od 200 kHz do 350 MHz i omogućuje precizno ručno podešavanje ključnih parametara (frekvencije početka/zaustavljanja, širine pojasa, referentne razine, prigušenja i duljine FFT-a). Na raspolaganju su vam funkcije mjerenja pokazivačem i napredni načini vizualizacije, uključujući impresivan i iznimno jasan 3D Waterfall prikaz. To čini osciloskop idealnim za ispitivanje EMI-ja, analizu RF signala i detekciju harmonika.
Digitalna fluoroscenska tehnologija pruža iznimnu jasnoću signala i preciznu reprodukciju boja. Osim toga, napredno filtriranje šuma poboljšava detekciju i prikaz oblika valova, omogućujući precizniju analizu signala. Podrška za 8–16-bitnu tehnologiju podiže jasnoću slike na višu razinu.
Tanki kućište elegantne crne boje s plavim naglascima spaja moderan dizajn s ergonomijom. Oblik tableta omogućuje udobno rukovanje jednom rukom, a dodirno sučelje čini sve funkcije odmah dostupnima – bez nepotrebnih izbornika i komplicirane navigacije. Ovo je uređaj koji se prirodno prilagođava radnom ritmu korisnika. Osciloskop podržava više jezika, uključujući engleski, kineski, ruski i portugalski, što ga čini idealnim za međunarodna okruženja.
- 2 x sonda od 350 MHz
- QC18W punjač
- USB kabel
- Konduktori s aligator kliještima
- Korisnički priručnik
| Proizvođač | Fnirsi |
|---|---|
| Model | DPOS350P |
| Početna konfiguracija | 5 predinstalacija |
| Jezici | Kineski / Engleski / Ruski / Portugalski |
| Dijagonala zaslona | 7 inča |
| Rezolucija zaslona | 1024 × 600 piksela |
| Tehnologija zaslona | IPS, puni kut gledanja |
| Način interakcije | Kapacitivni zaslon osjetljiv na dodir |
| Interfejs za proširenje | Kapacitivni zaslon osjetljiv na dodir |
| Automatsko isključivanje | 15 minuta ~ 1 sat / isključeno |
| Ažuriranje | Podržava ažuriranja .iso slika |
| Zahtjevi za punjenje | QC18W – 12 V / 1,5 A |
| Baterija | 3,7 V litij, 8000 mAh |
| Vrijeme rada | otprilike 3 sata |
| Vrijeme punjenja | otprilike 5 sati |
| Ukupna potrošnja energije | 10 W |
| Hlađenje | pasivno (zračno) |
| Dimenzije uređaja | 190 × 128 × 37 mm |
| frekvencija uzbudnog signala | 100 Hz ~ 50 MHz |
|---|---|
| Amplituda uzbudnog signala | 0 ~ 5 Vpp |
| Pomak uzbudnog signala | −2,5 V ~ +2,5 V |
| Broj frekvencijskih točaka | 20 ~ 500 |
| Mjerenje kursorom | frekvencija / pojačanje / faza |
| Radni način | jednokratno / ciklično |
| Kalibracija sustava | podržano |
| Metoda pretvorbe | FFT |
|---|---|
| duljina FFT-a | 4K ~ 32K |
| Opseg frekvencija | 200 kHz ~ 350 MHz |
| Raspon razina | −60 dBmV ~ +260 dBmV |
| Mjerenje pokazivačem | frekvencija / amplituda |
| Parametar označavanja | maksimalna energija harmonika |
| Vodopadni grafikon | podržano |
| 3D vodopadni grafikon | Podržano |
| Automatsko podešavanje | Podržano |
| Kalibracija sustava | Podržano |
| Broj kanala | 2 |
|---|---|
| Propusni opseg | 350 MHz |
| Vrijeme porasta | 1 ns |
| Maks. frekvencija uzorkovanja | 1 GSa/s |
| Dubina memorije | 60 kpts |
| Ulazna impedancija | 1 MΩ / 14 pF |
| Raspon vremenske osnove | 5 ns ~ 50 s |
| Vremenska osnova (roll) | 50 ms ~ 50 s |
| Vertikalna osjetljivost | 2 mV ~ 20 V (1×) |
| Vertikalni raspon | 16 mV ~ 160 V (1×) |
| DC točnost | ±2% |
| Vremenska točnost | ±0,01 % |
| Ulazno spajanje | DC / AC |
| Pozadinska mreža | prikaži / sakrij |
| Pomak oblika vala | grubo / fino podešavanje |
| Zaštita od prenaponskog napona | do 400 V |
| Svjetlina valnog oblika | podesiv |
| FFT prikaz | podržano |
| Digitalna fluorescencija | podržano |
| Prigušenje sonde | 1× / 10× / 100× |
| Ograničenje propusnosti hardvera | 150 MHz / 20 MHz |
| Način visoke rezolucije | 8 bita ~ 16 bita |
| Parametarska mjerenja | 12 vrsta |
| Mjerenje pokazivačem | vrijeme, perioda, frekvencija, razina, napon |
| Detekcija okidača | digitalno |
| Kanali okidača | CH1 / CH2 |
| Način okidača | Automatski / Pojedinačni / Normalno |
| Rub okidača | Rastući / Padajući |
| Prigušivanje okidača | L1 ~ L3 |
| Razina okidača | Ručno / Automatski (10% ~ 90%) |
| Snimanje zaslona | 90 slika |
| Snimanje valnog oblika | 500 setova |
| Prikaz temperature boje | Podržano |
| X-Y način rada | Podržano |
| Zum vremenske osnove | Podržano |
| Automatsko podešavanje jednim tipkom | Podržano |
| Povrat na nulu jednim tipkom | Podržano |
| Preglednik podataka | Podržano |
| Tipovi valnih oblika | 14 standardnih + snimljenih valnih oblika |
|---|---|
| Frekvencija | 0 ~ 50 MHz (sinus), ostali oblici valova do 10 M / 5 M / 3 M |
| Amplituda | 0 ~ 5 Vpp |
| Offset | −2,5 V ~ +2,5 V |
| Ciklus rada | 0,1% ~ 99,9% |
| Rješivost frekvencije | 1 Hz |
| Rješenje amplitude | 1 mV |
| Rješenje pomaka | 1 mV |
| Rješivost ciklusa rada | 0,1 % |
| Pohranjene prilagođene valne forme | 500 setova |
| . | |
