MojPlanet FNIRSI 1013D 7" prijenosni tablet osciloskop
MojPlanet FNIRSI 1013D 7" prijenosni tablet osciloskop
Opis

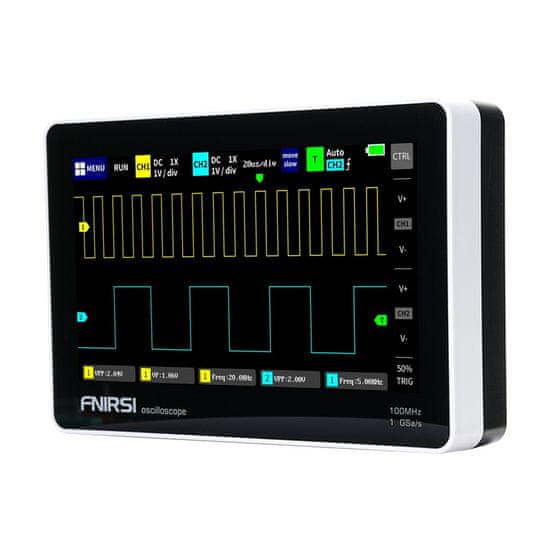

Prijenosni osciloskop FNIRSI 1013D sa 7" zaslonom osjetljivim na dodir, 2 mjerna kanala, propusnošću od 100 MHz i frekvencijom uzorkovanja od 1 GSA/s omogućuje preciznu analizu signala u servisu, radionici i dizajnu elektroničkih uređaja. Uređaj je opremljen lako čitljivim TFT zaslonom rezolucije 800×480, automatskim podešavanjem signala jednim gumbom i funkcijom snimanja valnog oblika, što omogućuje praktična i brza mjerenja bilo gdje. Podrška za analognu i digitalnu analizu signala čini ga prikladnim za servisiranje opreme i „uradi sam“ primjene. Ugrađena litijeva baterija od 6000 mAh omogućuje uređaju rad oko 4 sata.
FNIRSI 1013D ima 7-inčni TFT LCD zaslon rezolucije 800×480, koji pruža visoku svjetlinu, kontrast i točnu reprodukciju valnih oblika. Dodirno upravljanje zaslonom omogućuje brzo zumiranje, pomicanje i promjenu parametara mjerenja, ubrzavajući rad bez potrebe za fizičkim tipkama. Zaslon je izrađen kapacitivnom tehnologijom, poznatom iz modernih pametnih telefona, što osigurava nesmetan rad i bez kašnjenja pri promjeni postavki. Funkcija mjerenja kursorom omogućuje točno očitavanje amplitude, perioda i frekvencije signala bez potrebe za pretvaranjem jedinica iz mreže zaslona, što je posebno korisno kod iskrivljenih signala ili pravokutnih valnih oblika sa šumom.
Uređaj je opremljen s dva mjerna kanala s ulaznom impedancijom od 1 MΩ, koji omogućuju istovremenu analizu dva signala, što olakšava usporedbu ulaza i izlaza pojačala, pretvarača ili PWM analize signala. To čini raspon primjene mnogo širim nego kod jednokanalnih modela. Također možete provesti analizu Lissajousovog uzorka u XY načinu rada, što vam omogućuje određivanje frekvencije, amplitude i faznog pomaka između dvije skupine signala.
Funkcija automatskog podešavanja jednim gumbom omogućuje vam trenutno podešavanje parametara mjerenja signala bez ručne kalibracije. Kao rezultat toga, FNIRSI 1013D može prilagoditi postavke za signal od 1 Vpp unutar 1 sekunde, štedeći vrijeme i povećavajući učinkovitost rada. Ugrađeni algoritam fuzzy logike osigurava visoku točnost i automatski postavlja signal u središte zaslona, što analizu čini mnogo lakšom.
Osciloskop koristi ugrađene module za zaštitu od prenapona do 400 V kako bi se spriječilo slučajno oštećenje uređaja prilikom mjerenja visokonaponskih signala, čak i ako sonda nije postavljena na 10X način rada. To vam omogućuje sigurno testiranje energetskih i visokonaponskih krugova.
FNIRSI 1013D nudi internu memoriju od 1 GB, što vam omogućuje pohranu do 1000 slika i 1000 skupova valnih oblika. To vam omogućuje brzo spremanje rezultata mjerenja jednim dodirom i njihov izvoz putem USB-a na računalo radi daljnje analize. Funkcija upravljanja valnim oblicima omogućuje vam pregled sličica pohranjenih valnih oblika, zumiranje, brisanje i analizu pomoću kursora izravno na uređaju – slično galeriji pametnih telefona, što dodaje praktičnost upravljanja podacima.
Osciloskop nudi cijeli niz načina okidanja – Automatski, Pojedinačni i Normalni. Ovaj raspored omogućuje vam testiranje iznenadnih pulsirajućih signala paljenja, signala IR daljinskog upravljanja ili sinusnih signala ovisno o odabranom načinu rada, što uređaj čini svestranim dijagnostičkim alatom. Također možete postaviti rub okidanja (rastući/padajući) i kanal okidanja, što vam omogućuje precizno snimanje fragmenata signala od interesa.
- Prijenosni osciloskop s dodirnim zaslonom FNIRSI 1013D
- Sonda (100 MHz) x2
- USB punjač
- Korisnički priručnik
| Proizvođač | FNIRSI |
|---|---|
| Model | 1013D |
| Broj kanala | 2 |
| Veličina LCD zaslona | 7 inča |
| Razlučivost LCD-a | 800 × 480 |
| Tehnologija prikaza | TFT |
| Propusnost | 100 MHz |
| Frekvencija uzorkovanja | 1 GSA/s |
| Najviši ispitni napon | 1X: 40V 10X: 400V |
| Kursor | XY položaj Okidač Y |
| Način kotrljanja | Podržano |
| Automatsko podešavanje jednim gumbom | Podržano |
| Pohrana valnih oblika | 1000 slika + 1000 valnih oblika |
| Upravitelj valnih oblika | Podržano |
| Točnost napona | ± 2% |
| Vrijeme porasta | < 3 ns |
| Dubina memorije | 240 kbit/s |
| Ulazni otpor | 1 MΩ |
| Osjetljivost | 50 mV ~ 500 V |
| Vremenska baza | 50 s ~ 10 ns |
| Način okidanja | Jednostruko / Normalno / Automatsko |
| Rub okidača | Uzlazno / Silazno |
| Spojka | AC / DC |
| Točnost frekvencije | ±0,01% |
| Parametri | Ukupno 12 vrsta |
| Baterija | Litij s kapacitetom od 6000 mAh |
| Vrijeme rada | 4 sata |
| Proširenje | Izvoz na USB |
| Punjenje | USB-C 5V 2A/3A/4A |
| Dimenzije | 184 × 124 × 50 mm |
| . | |
