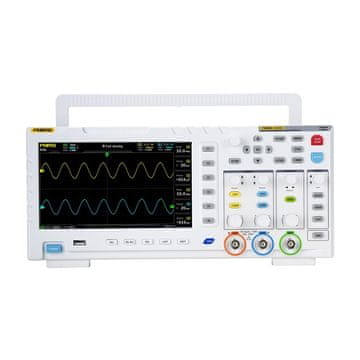

FNIRSI 1014D 2-u-1 generator osciloskopskih signala

FNIRSI 1014D je kompaktni digitalni osciloskop dizajniran za elektronički servis, istraživačko-razvojne odjele, tehničko obrazovanje i hobiste. Omogućuje istovremenu analizu i generiranje signala, što značajno povećava raspon primjena pri dijagnosticiranju sklopova, testiranju prototipova ili učenju rada s valnim oblicima. Uređaj ima dva ulazna kanala s impedancijom od 1 MΩ i podržava propusnost od 100 MHz pri uzorkovanju od 1GSa/s. 7-inčni LCD zaslon rezolucije 800×480 px olakšava rad. Moguća je automatska analiza, FFT, XY način rada i snimanje kursora. Tu je i 1 GB interne memorije s mogućnošću pohrane do 1000 valnih oblika i 1000 snimaka zaslona, a podaci se mogu jednostavno izvesti na računalo putem USB-a.

Brza analiza signala

Visoka brzina uzorkovanja od 1 GSA/s i propusnost od 100 MHz omogućuju detaljnu analizu analognih i digitalnih signala. To omogućuje uređaju da uhvati čak i kratkotrajne anomalije u valnom obliku. Načini okidanja uključuju Automatski, Pojedinačni i Normalni, što uređaju omogućuje snimanje i impulsa interferencije i regularnih analognih signala, poput sinusoida.

Ugrađeni DDS generator

Integrirani DDS generator signala podržava 14 standardnih valnih oblika (uključujući sinusni, pravokutni, pilastog i trokutasti), s preciznim podešavanjem frekvencije u koracima od 1 Hz. Korišteno rješenje omogućuje generiranje signala s točnim parametrima za testiranje i simulaciju. Izlazni frekvencijski raspon doseže do 10 MHz (za sinusni val), što omogućuje testiranje širokog raspona elektroničkih i signalnih sklopova.

Funkcija snimanja valnog oblika

Funkcija „snimanja izlaza“ omogućuje vam spremanje dijela ili cijelog stvarnog valnog oblika s osciloskopa kao izlaznog signala generatora. Mogućnost pohranjivanja do 1000 prilagođenih signala povećava fleksibilnost u testiranju i analizi. Ovo rješenje razlikuje FNIRSI 1014D od klasičnih generatora proizvoljnih vrijednosti, koji se oslanjaju isključivo na ručno podešavanje signala.

Zaštita od prenapona

Integrirani modul zaštite od visokog napona omogućuje uređaju sigurno mjerenje signala do 400 V (s x10 sondom), smanjujući rizik od oštećenja uređaja tijekom mjerenja u sustavima s mrežnim napajanjem. Funkcija zaštite radi automatski, tako da slučajna upotreba sonde bez prebacivanja na x10 ne predstavlja rizik od oštećenja opreme.

Zaslon visoke čitljivosti

7" TFT zaslon u boji s rezolucijom od 800×480 piksela pruža jasan prikaz valnih oblika. Automatski način rada i intuitivno sučelje omogućuju vam brzo dobivanje slike signala bez ručnog podešavanja. Zahvaljujući inteligentnom algoritmu detekcije, uređaj automatski podešava razinu okidanja čak i za valne oblike s više nagiba ili takozvanu mrtvu zonu. Takvo rješenje štedi vrijeme i izbjegava pogreške u interpretaciji. Osciloskop može pohraniti do 1000 snimaka zaslona i 1000 valnih oblika u svoju internu memoriju od 1 GB. Podaci se mogu pregledavati kao sličice, što olakšava brzo pregledavanje i odabir. Sučelje omogućuje korisnicima zumiranje, brisanje i izvoz zapisa bez izlaska iz načina pregleda.

Funkcije analize signala

Ugrađena FFT funkcija i način prikaza XY valnog oblika omogućuju vam analizu harmonika i usporedbu amplituda i faznih pomaka dvaju signala. To su korisni alati u dijagnostici elektroničkih sklopova. Osim toga, način ručnog mjerenja kursora omogućuje očitavanje vršne vrijednosti i frekvencije bez potrebe za ponovnim izračunom skale, što povećava preciznost analize čak i kod iskrivljenih valnih oblika. Uređaj koristi poseban algoritam za dekodiranje signala biranja, eliminirajući problem pogrešnih očitanja uzrokovanih oksidacijom ili trošenjem mehanizma. Čak i kada je enkoder oštećen, osciloskop radi ispravno.

Uključeno:

• FNIRSI 1014D 2-u-1 osciloskop
• Sonda od 100 MHz x2
• USB punjač
• Korisnički priručnik

	.
