TOYA Digitalni univerzalni mjerač sa zujalicom - YT-73080
Opis
Tehnički podaci:
Indeks broj YT-73080
EAN 5906083730801
Marka Yato
Bruto težina (kg) 0,2800
Master Carton MC 50
Pal 900
Mjerenje tranzistora hFe DA
Mjerenje AC napona 0–500V
Mjerenje DC napona 0–500V
Mjerenje otpora 0–2M?
DC struja 0–5A
Ispitivanje kontinuiteta strujnog kruga DA
Ispitne diode DA
Univerzalni mjerač YT-73080 s ručnim rasponom za svako mjerenje omogućuje vam izvođenje osnovnih i naprednih električnih mjerenja. Ovo je osnovni model u našoj ponudi. Dodatna zaštita od mehaničkih oštećenja je tzv. futrola – gumeno kućište rastegnuto preko kućišta uređaja.
Osnovna mjerenja
Mjerenje izmjeničnog napona: A.C. 0–500V
Mjerenje istosmjernog napona: D.C. 0–500V
Mjerenje istosmjerne struje: D.C. 0–5A
Mjerenje otpora: 0–2MΩ
Ispitivanje diode: IF 1mA, UR 3V
Ispitivanje kontinuiteta: 0–30Ω
Dodatna mjerenja
Ispitivanje tranzistora hFe: 0–1000, ugrađena mjerna utičnica
Generator pravokutnog vala: 5Vpp, 50Hz
Točnost mjerenja
Primjer određivanja točnosti mjerenja izmjeničnog napona. Izračuni za rezultat mjerenja: 235 V
Točnost mjerenja mjerača YT-73080 za ovo područje je: ±(2% + 10), rezolucija 1 V
Formula za izračun pogreške mjerenja: (rezultat mjerenja x 2%) + 10 x rezolucija
Izračuni: (235 × 2%) + 10 × 1 = 4,7 + 10 = 14,7 V
Rezultat uzimajući u obzir pogrešku mjerenja za indikaciju 235 V = 235 ± 14,7 V*
Rezultat uzimajući u obzir pogrešku mjerenja za indikaciju mjerenja istosmjernog napona: 12 V = 12 ± 0,146 V
Tablica s rezolucijom i točnošću za zadano mjerenje može se pronaći u korisničkom priručniku.
*Mjerač YT-73080 nema funkciju mjerenja prave efektivne vrijednosti, stoga je gornji rezultat stvarna efektivna vrijednost izmjeničnog napona samo za ispravan sinusoidni valni oblik.
Napomena
Prilikom mjerenja nepoznatih vrijednosti pomoću mjerača s ručnom promjenom raspona pomoću gumba, provodite mjerenja sekvencijalno od najvećeg raspona do raspona koji daje najtočniji rezultat – u suprotnom riskirate oštećenje uređaja.

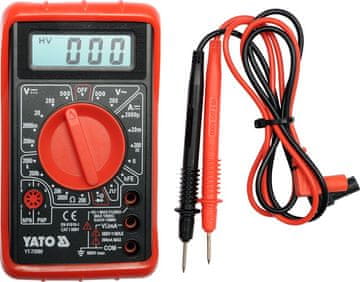

Ilustrativna fotografija.
