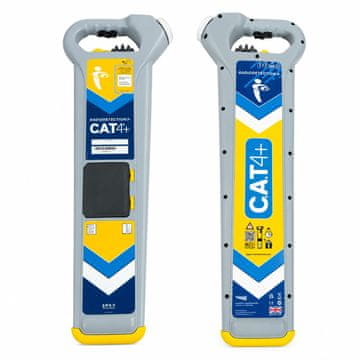

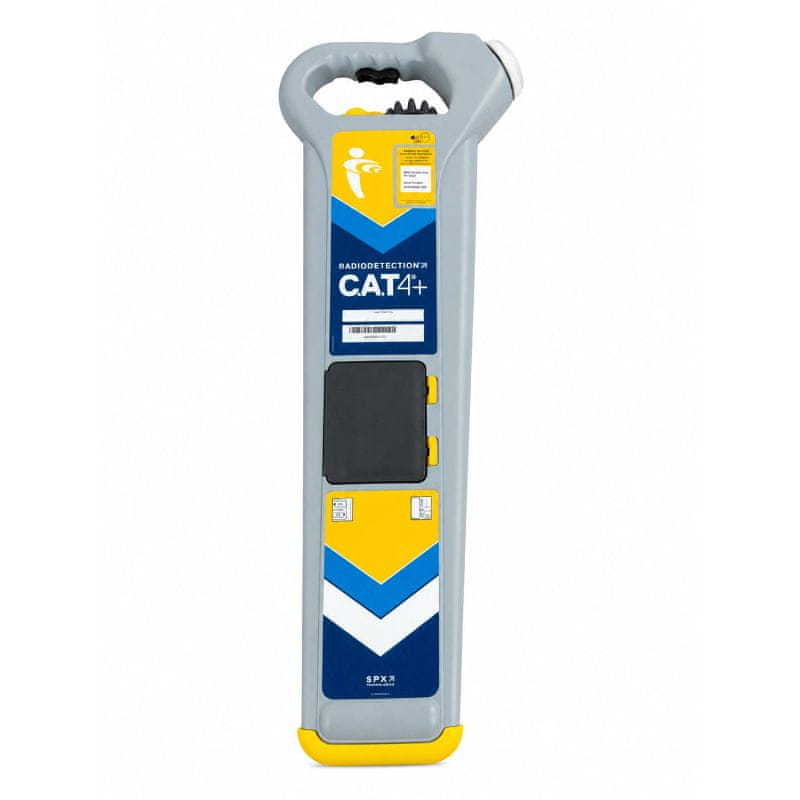

CAT4+ detektor podzemne instalacije
Opis
Novi CAT4 pruža vrlo precizne mogućnosti lociranja podzemnih vodova. Posebno je dizajniran kako bi pomogao operaterima da pronađu duboke i složene vodove.
Modeli podzemnih detektora Radiodetection i njihove funkcije:
| Način izbjegavanja | Način detektora | Način napajanja | Radio način | Generiranje signala u kabelima malog promjera | Provjera statusa kalibracije e-kolica | Zaštita od preopterećenja | Procjena dubine | Detekcija energije plitkih kabela Upozorenje na udar |
|
| CAT4 | x | x | x | x | x | x | x | x | x |
| – | o | CAT4+ | x | x | x | x | x | x | x |
x
x
x
x
- x x
- x x
- x x
- x o
Nova generacija opreme za lociranje rezultat je 30-godišnjeg iskustva u uvođenju novih tehnoloških rješenja na tržište koja omogućuju izbjegavanje sudara s elementima podzemne infrastrukture. Nevidljivi podzemni komunalni vodovi predstavljaju ozbiljnu prijetnju građevinskim i renovacijskim radnicima koji iskopaju diljem svijeta. Nepravilno planirane lokacije iskopa mehaničkom opremom mogu dovesti do oštećenja podzemnih komunalnih vodova, kao i do smrti ili teških ozljeda radnika koji obavljaju takve radove. Lokator CAT 4+ posebno je dizajniran za lociranje ovih vrsta komunalnih vodova, a redovita praktična upotreba omogućuje sigurne iskopavanja.
Lokator CAT (Cable Avoiding Tool) prima prirodne signale iz podzemnih metalnih komunalnih vodova, kao što je 50 Hz iz živih energetskih kabela, kao i radiovalove koje prenose telekomunikacijski kabeli i metalne cijevi. Koristeći pasivni način rada napajanja i radija, ovaj lokator može otkriti većinu metalnih podzemnih vodova pod povoljnim uvjetima. Upute na poljskom jeziku.
Način rada: Napajanje
– locira energetske kabele opterećene tzv. „aktivnim“, čeličnim plinskim cijevima, tradicionalnim i predizoliranim cijevima za grijanje itd.,
Radio – locira telefonske kabele, upravljačke kabele, kabele kabelske televizije, energetske kabele pod naponom, „neaktivne“ energetske kabele (npr. kabele ulične rasvjete tijekom dana) itd.
Genny – suradnja lokatora s Genny generatorom, koji šalje aktivni signal frekvencije od 33 kHz kako bi poboljšao parametre podzemne linije koja se pretražuje
Funkcija AvoidanceMode™ – istovremena upotreba načina rada Power/Radio/Genny za pretraživanje određenog područja istovremeno u tri načina rada radi veće sigurnosti, otkrivanje svih postojećih podzemnih vodova i ubrzavanje rada na lokaciji
Značajke: Točnost lokacije:
±10% dubine Mjerenje dubine:
(samo u načinu rada Genny generatora): Točnost mjerenja dubine:
Kabel ili cijev: 5% od 0,1 m do 3 m
