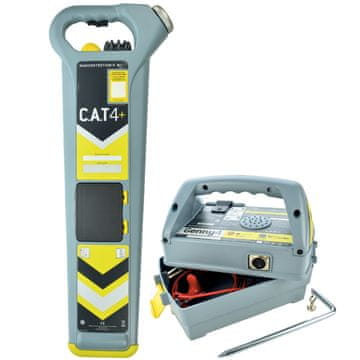

Cat4+ i Genny podzemni detektor
Opis
Nova generacija opreme za lociranje, rezultat 30-godišnjeg iskustva u uvođenju novih tehnoloških rješenja na tržište koja omogućuju izbjegavanje sudara s elementima podzemne infrastrukture. Nevidljivi podzemni komunalni vodovi predstavljaju ozbiljnu prijetnju građevinskim i renovatorskim radnicima koji obavljaju iskope diljem svijeta. Nepravilno planirane lokacije iskopa mehaničkom opremom mogu dovesti do oštećenja podzemnih komunalnih vodova, kao i do smrti ili teških ozljeda radnika koji obavljaju takve radove. Lokator CAT 4+ posebno je dizajniran za lociranje ovih vrsta instalacija, a njegova redovita praktična upotreba omogućuje sigurne iskope.
Lokator CAT (Cable Avoiding Tool) prima prirodne signale iz podzemnih metalnih instalacija, npr. 50 Hz iz živih energetskih kabela, kao i radiovalove koje prenose telekomunikacijski kabeli i metalne cijevi. Koristeći takozvane pasivne načine rada Power i Radio, ovaj lokator je u stanju detektirati većinu metalnih elemenata podzemnih komunalnih vodova pod povoljnim uvjetima.
CAT 4+ je osnovni standard u industriji:
- preciznost u određivanju položaja podzemnih instalacija
- trenutna reakcija indikatora lokatora na primljeni signal
- moderni sustav digitalne obrade primljenog signala i filtriranja vanjskih smetnji
- funkcija AvoidanceScan™ za brzo i pouzdano lociranje
- automatsko pozadinsko osvjetljenje LCD-a
- optimalni sustav napajanja – ista vrsta baterije za prijemnik i generator
- jednostavnost korištenja i trajnost opreme u najtežim radnim uvjetima
Načini rada:
- Napajanje – locira energetske kabele opterećene tzv. „aktivnim“, čeličnim plinskim cijevima, tradicionalnim i predizoliranim cijevima za grijanje itd.,
- Radio – locira telefonske kabele, upravljačke kabele, kabele kabelske televizije, energetske kabele pod naponom, „neaktivne“ energetske kabele (npr. kabele ulične rasvjete tijekom dana) itd.
- Genny – suradnja lokatora s Genny generatorom, koji šalje aktivni signal frekvencije od 33 kHz kako bi poboljšao parametre podzemne linije koja se pretražuje
- Funkcija AvoidanceMode™ – istovremena upotreba načina rada Power/Radio/Genny za pretraživanje određenog područja istovremeno u tri načina rada radi veće sigurnosti, otkrivanje svih postojećih podzemnih vodova i ubrzavanje rada na lokaciji
Značajke:
Točnost lokacije: ±10% dubine
Mjerenje dubine: (samo u načinu rada Genny generatora):
Točnost mjerenja dubine:
Kabel ili cijev: 5% od 0,1 m do 3 m
Sonda: 5% od 0,1 m do 7 m pod pretpostavkom da signal generatora ili signal sonde nije iskrivljen zbog prisutnosti interferirajućih signala iz susjednih podzemnih vodova.
Napajanje : 2 × 1,5 V LR20 (D) alkalne baterije
Trajanje baterije: 40 sati povremenog rada (na 20 °C) može se koristiti s NiMH baterijama tipa D
Pozadinsko osvjetljenje: Pozadinsko osvjetljenje LCD zaslona.
Težina: 2,2 kg (s baterijama)
Dimenzije : 720 mm x 255 mm x 65 mm
Suradnja CAT 4+ lokatora s aktivnim odašiljačem signala
Koristeći aktivni signal lociranja iz Genny generatora koji se selektivno prenosi na jednu instalaciju, CAT lokator proširuje svoje mogućnosti pretraživanja i na dublje položene vodovodne cijevi od lijevanog željeza, telekomunikacijske kabele s dvije ili četiri parice, neopterećene kabele ulične rasvjete i traku ili kabel za lociranje postavljen preko plastičnih cijevi i optičkih kabela. Kada se koristi zajedno s Genny generatorom ili samostalnim signalnim sondama (lociranje nemetalnih cijevi), CAT lokator također omogućuje točno određivanje dubine zakopanih komunalnih vodova.
