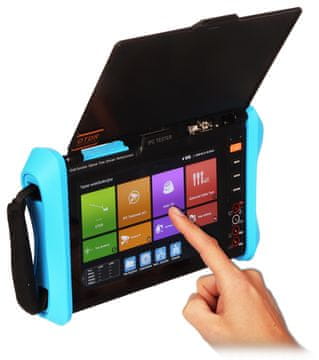

Optički reflektometar (otdr) s cctv testerom cs-r8-80h

Optički reflektometar (OTDR) s višenamjenskim testerom AHD, HD-CVI, HD-TVI, IP kamera s mnogim dodatnim funkcijama potrebnim pri pokretanju CCTV i optičkih instalacija.

specifikacija:

• Optički reflektometar (OTDR): Optička valna duljina: 1310 nm / 1550 nm, Dinamički raspon: 28/26dB, Široki raspon mjerenja ≤ 105 km, Pogreška mjerenja: ± (1 m + 5×10–5× udaljenost + interval uzorkovanja), Konektori: SC, Trajanje mjerenja: 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 3 min
• Mjerenje optičke snage: Mjerenje optičke snage u optičkim mrežama (ST i SC adapteri) Optička valna duljina: 850, 1300, 1310, 1490, 1550, 1625 nm Raspon: –70 … +10dBm
• VLS (VFL) – vizualni lokator kvarova optičkih vlakana: LD laser, 650 nm, 10 mW Domet 8 km
• Standard vida: AHD- 8Mpx, HD-CVI- 8Mpx, HD-TVI- 8Mpx, TCP/IP- 8K, cvbs-PAL/NTSC
• Zaslon: 8 " IPS – kapacitivni zaslon osjetljiv na dodir, 1920 × 1200 px
• Video ulaz: 1 kom. AHD/HD-CVI/HD-TVI/ HD-SDI /cvbs- BNC utičnica, 1 kom. HDMI, 60 fps, 4K, 1 kom. VGA
• Video izlaz: 1 kom. HDMI 4K
• LAN priključak: 2 kom. – Podrška za PoE kamere i prekidače
• Audio ulaz: 1 kom. Mini Jack
• Audio izlaz: 1 kom. Mini Jack
• Mjerač razine video signala: Nema
• Generator video signala: Nema
• Serijski portovi: RS-485
• Protokoli: Podrška za preko 30 RS485 protokola: Pelco-D, Pelco-P, yaan, yaan-O, yaan-1, samsung, panasonic, Lilin-fast, Lilin-MLP2, molynx, minking A01, Fastrax, CBC, LC-NEW, WV-CS850, sony-EVI, LG-multix, DAT-SD, vicon, Vcltp, DH-YTC 06, Santachi, Bosch osrd, TeleEye DM2, HD 600, Hikvision, kalatel ASC, AD 168(M-B), samsung SPD, Siemens, Cohu, minking B01, alec
• Brzina prijenosa:150, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 115200 b/s
• Test upredene parice ili telefonske linije: Test UTP ili telefonskih kabelskih veza završenih RJ-45 utikačem
• Test RS-485 linije: Podaci testiranja s upravljačkog uređaja (naredbe se prikazuju heksadecimalno)
• Wi-Fi modul: Da
• Identifikacija žice u snopu: Da
• Audio test: Da
• Digitalni multimetar: Mjerenje: napon, struja, otpor, test kontinuiteta, test diode, kapacitet
• TDR reflektometar: Detekcija i lociranje prekida kabela (samo UTP), 180 m (maks.)
• Rad kao izvor napajanja: 5 VDC/ 2 A iz USB priključka, 12 VDC/ 3 A, 24 VDC/ 2 A, 48 V (PoE, LAN), 24 W
• Napajanje baterijom Napajanje: 7,4 l Li-Ion baterija 7800 mAh, 12 VDC/ 2 A (napajanje uključeno)
• Procijenjeno vrijeme rada baterije: ≤ 11 sati
• Upravljanje: Grafički izbornik – upravljanje dodirom i tipkama
• Radna temperatura: –10 °C … 50 °C
• Dopuštena relativna vlažnost okoline: 30 % … 90 %
• Težina: 1,35 kg
• Dimenzije: 274 × 170 × 48 mm
• Podržani jezici: Poljski, engleski, bugarski, češki, francuski, grčki, španjolski, njemački, portugalski, ruski, turski, talijanski
• Jamstvo: 2 godine

Odabrane funkcije:

• Optički reflektometar (OTDR)
• Test AHD kamere
• Test HD-CVI kamere
• Test HD-TVI kamere
• Test HD-SDI kamere
• Test PAL/NTSC kamera
• Test IP kamere – Podržane metode kompresije slike: H.265, H.264, mjpeg
• Pretraživanje i pregledavanje IP kamera kompatibilnih s Onvifom
• Upravljanje motorima i PTZ (speed dome) kamerama
• Pregledavanje IP kamera pomoću ugrađenih aplikacija – DH testni alat, Hik testni alat, UNV testni alat, HuaWei alat, TP-Link alat EZView
• Ugrađena kamera (mogućnost snimanja fotografija i videa)
• Ugrađeni web preglednik – Google Chrome
• Praćenje LAN veza
• Skener IP adresa
• ping – testiranje veze pomoću ICMP paketa
• Detekcija spojenog porta u preklopniku
• Tester upredenih parica
• Primjena: Tragač kabela – jednostavno lociranje kabela u neurednom snopu
• Suradnja s PoE kamerama i preklopnicima
• PoE mjerač snage
• Izvor napajanja DC 5V / 12V / 24V / 48V
• TDR reflektometar
• Mjerač optičke snage
• VLS (VFL) – vizualni lokator kvarova za optička vlakna
• Monitor podataka – monitor serijskog porta RS-485
• Laserski daljinomjer: 100 m ± 3 mm
• Digitalni multimetar – digitalni multimetar
• Test zvuka
• Vruća točka – Wi-Fi
• Reprodukcija snimanja
• Instalirana aplikacija VLC Media Player – mogućnost reprodukcije multimedijskih datoteka u mnogim popularnim formatima (.mp3, .mp4, .avi, .mpeg i drugi)
• Kalkulator
• Instaliran Quickoffice paket – izrada i čitanje .docx tekstualnih dokumenata, .xlsx proračunskih tablica i .pptx multimedijskih prezentacija
• Ugrađena svjetiljka
• Mogućnost promjene prikazane teme i pozadine
• Android 10

Puni naziv proizvoda:

Optički reflektometar (OTDR) s CCTV testerom CS-R8–80H
