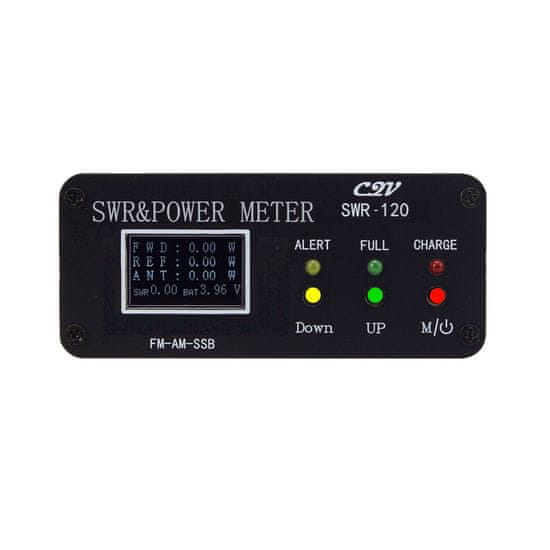

SWR-120 Digitalni reflektometar

SWR-120 Digitalni reflektometar – minijaturni reflektometar za pojas 1,8–50 MHz s rasponom mjerenja snage od 0,5 W do 120 W i ugrađenom baterijom.

To ga čini idealnim za terenski rad. Izravno prikazani: isporučena snaga, reflektirana snaga, snaga prenesena na antenu, učinkovitost antene, omjer stojnog vala (SWR) i napon baterije olakšavaju rad, dok dodatni zvučni signal koji označava visoki SWR omogućuje rad bez stalnog gledanja u mjerač.

Značajke minijaturnog reflektometra SWR-120:

Mjerač stojnog vala opremljen je kućištem od aluminijske legure, koje karakterizira visoka tvrdoća, visoka vodljivost, otpornost na habanje i dobra izdržljivost.

Mali i prijenosni, ugrađena baterija ne zahtijeva vanjska napajanja.

Opremljen velikim OLED zaslonom koji može izravno prikazivati odaslanu snagu, reflektiranu snagu, snagu odašiljanu anteni, učinkovitost antene, stojne valove i napon baterije.

Točnost zadovoljava potrebe amatera, visok omjer stojnih valova s funkcijom zujalice pod naponom baterije.

Način prikaza može se slobodno mijenjati na pet načina.

Korisnički priručnik:

• U uključenom stanju, prikazuje crveno svjetlo tijekom punjenja, zeleno svjetlo kada je potpuno napunjen i žuto svjetlo kada je pod naponom.
• Kada je VSWR manji od 1,5, svijetli zeleni indikator, VSWR je veći od 1,5 i manji od 2,5, svijetli žuti indikator, a VSWR je veći od 2,5 – svijetli crveni indikator.
• Ako je SWR veći od 2,5 i manji od 3, zujalica će se oglašavati povremeno, a ako je SWR veći od 3, oglašavat će se kontinuirano.

SWR-120 Digitalni reflektometar Specifikacije:

• Naziv: SWR-120
• Materijal: Aluminijska legura + PCB
• Baterija: 1*1000mAh litijeva baterija (uključena)
• Frekvencijski rasponi: 1,8 MHz-50 MHz (zapravo, postoji referentna vrijednost V-segmenta)
• Rasponi snage: 0,5 W-120 W (do 200 W, frekvencijska modulacija, AM, CW način rada preporučuje se za dugotrajno testiranje ispod 120 W, SSB način rada je opcionalan)
• Točnost mjerenja:<±5%
• Rasponi stojnih valova: 1,0–99,99
• Pristupno sučelje: SO239
• Sučelje za punjenje: Tip-C
• Veličina proizvoda: 63 * 89 * 38 mm / 2,48 * 3,50 * 1,50 in
• Veličina pakiranja: 150 * 50 * 50 mm / 5,91 * 1,97 * 1,97 in
• Težina pakiranja: 200 g / 7,05 oz

Uključeno s SWR-120 iz HamRadioShopa:

• 1 * SWR-120 mjerač
• 1 * USB kabel za punjenje
• 1 * Putna torba
• 1 * Nosač
