Mjerač otpora izolacije visokog napona: Benetech GT5307B

Ispitivač izolacije dizajniran za izvođenje ispitivanja visokog napona.

Ispitivanje se provodi između elemenata električnog kruga i izolacijskih elemenata kao što su: izolacija žica, poklopci ili tijela uređaja, električni alati, kućišta, razvodne kutije itd.

Cilj je ukloniti kritične uređaje i elemente koji, izravno ili tijekom rada tijekom vremena, mogu uzrokovati slabljenje izolacije i strujni udar.

KLJUČNE FUNKCIJE:

• Mjerenje otpora izolacije
• Detekcija testiranog otpora uživo
• Zaštita od kratkog spoja izmjerenog otpora
• Automatska identifikacija AC i DC
• Blokirani podaci mjerenja
• Indeks polarizacije
• Ispitivanje koeficijenta apsorpcije
• Automatsko pražnjenje
• Podsjetnik na slabu bateriju
• Veliki digitalni LCD zaslon
• Vanjsko napajanje DC9V 1,5A
• Alarm za prekoračenje granice
• Crveno alarmno svjetlo, zvučni alarm.
• Alarm visokog napona
• Prikaz ispitnog napona

TEHNIČKI PARAMETRI:

ISPITIVAČ IZOLACIJE KRUGA:

⚡ Raspon mjerenja:

• 100V – 0,0~1,5GΩ
• 250V – 0,0~5,5GΩ
• 500V – 0,0~5,5GΩ
• 1000V – 0,0~5,5GΩ

⚡ Napon otvorenog kruga:

• 100V – DC 100V / +20%, –0%
• 250V – DC 250V / +20%, –0%
• 500V – DC 500V / +20%, –0%
• 1000V – DC 1000V / +20%, –0%

⚡ Nazivna struja:

• 250V – 0,5MΩ punjenje / 0,5mA~0,55mA
• 500V – 0,5 MΩ punjenje / 1 mA~1,2 mA
• 1000 V – 2,5 MΩ punjenje / 1 mA~1,2 mA
• 2500 V – 2,5 MΩ punjenje / 1 mA~1,2 mA

⚡ Struja kratkog spoja:

• oko 2,0 mA

⚡ Točnost:

• ±5% rdg ±3% digt

ISPISIVAČ NAPONA:

30 – 600V (Rezolucija 1V)

⚡ Mjerna skala:

• DV  - ±30 – ± 600V
• AV  - ±30 – 600V (50/60Hz)

⚡ Rezolucija:

• DV – 1V
• AV – 1V

⚡ Točnost:

• DV – ±5% rdg ±3% dgt
• AV – ±5% rdg ±3%dgt

OSTALI PARAMETRI UREĐAJA:

• Zaslon: Do 999 znakova (iznad npr. 1000 označava 1T).
• Pokazatelji preopterećenja: Pokazatelji preopterećenja: OL se pojavljuje kada je raspon izolacije preopterećen, LO kada je prekoračen raspon napona.
• Automatski raspon: Pomak raspona na gornji raspon: 1000 Pomak raspona na donji raspon: 95 (samo raspon otpora izolacije).
• Brzina uzorkovanja : 0,5~ 10 puta/sek.
• Maksimalna nadmorska visina: Manje od 2000 m (za unutarnju upotrebu).
• Radni uvjeti: Temperatura 0~40C, vlažnost <= 85%.
• Uvjeti skladištenja: Temperatura –20~ 60C, vlažnost <= 90%.
• Zaštita od preopterećenja: Otpor izolacije: AC 1200V/ 10 sek. Napon: AC 720V/ 10 sek.
• Otpor napona: AC8320 (50/60Hz) / 5 sekundi (između električnog kruga i kućišta).
• Otpor izolacije: 1000 m ili više / DC 1000V (između električnog kruga i kućišta).
• Napajanje: DC12V (8 × 1,5 V LR14 baterije).
• Vrijeme rada s baterijom: oko 15 sati.
• Dimenzije: 153 × 96 × 220 mm.
• Težina : 1032 g (bez baterija i mjernih kabela).

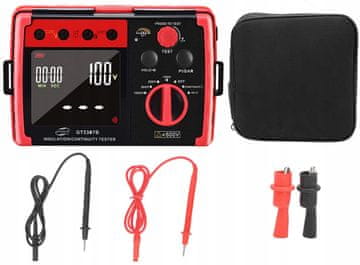

SADRŽAJ KOMPLETA

• 1 x Visokonaponski ispitivač izolacije
• 1 x Crveni ispitni kabel
• 1 x Crni ispitni kabel
• 2 x Krokodil štipaljka
• 1 x Upute za uporabu na poljskom
• 1 x Kutija (poklopac)
• 8 × 1,5 V LR14 alkalne baterije

OPIS UREĐAJA I PRIBORA:

1. LCD zaslon.
2. Tipka za mjerač vremena.
3. Tipka za pozadinsko osvjetljenje.
4. Tipka za testiranje.
5. Tipke za postavljanje vremena.
6. Funkcijska sklopka.
7. Crvena utičnica za visokonaponski ispitni kabel.
8. Zelena utičnica za zaštitni kabel.
9. Crna utičnica za ispitni kabel.
10. Ulaz DC sučelja (12V/1A)
11. Crni mjerni kabel s krokodil štipaljkom.
12. Zeleni zaštitni kabel s krokodil štipaljkom.
13. Crveni visokonaponski mjerni kabel s krokodil štipaljkom.
14. Odvijač.

OPIS ZASLON-A:

1. Simbol baterije.
2. Simbol mjerača vremena za odbrojavanje.
3. Mjerač vremena.
4. Minuta.
5. Sekunde.
6. Timer 1
7. Očitavanje napona/otpora izolacije.
8. Jedinica otpora.
9. Jedinica napona
10. Dio za očitavanje napona.
11. Upozorenje na visoki napon.
12. Izmjenična struja.
13. Simbol minusa.
14. Istosmjerna struja.

O marki BENETECH

BENETECH je proizvođač napredne mjerne i upravljačke opreme. Specijalizirani dobavljač profesionalnih, digitalnih mjernih alata, kao i drugih elektroničkih uređaja.

BENETECH POLJSKA je ovlašteni i izravni distributer ove marke u Poljskoj i Europi.

U katalogu robnih marki naći ćete, između ostalog:

• pirometre i termovizijske kamere,
• anemometre (mjerače vjetra),
• mjerače vlage i higrometre,
• detektore i mjerače kvalitete plina i zraka,
• sonometre (decibelmetare) i luksmetre (mjerače svjetla),
• laserske daljinomjere i tahometre,
• termometre i manometre,
• mjerači debljine i vibracija (vibrometri),
• električarski alat i detektori kabela,
• mjerač elektromagnetskog zračenja,
• kućanski i industrijski elektronički uređaji.

Na zahtjev kupca prilažemo izvješće o kalibraciji od proizvođača, prevedeno na engleski jezik. Dokument elektronički primamo nekoliko dana kasnije. Kako bismo izbjegli kašnjenja u obradi narudžbe, izvješće o kalibraciji šaljemo u roku od otprilike 7 radnih dana na adresu e-pošte navedenu u narudžbi ili dodijeljenu vašem računu.

Izvješće proizvođača o kalibraciji je besplatan, neobavezan dokument i stoga nije uključeno u ovu ponudu.
