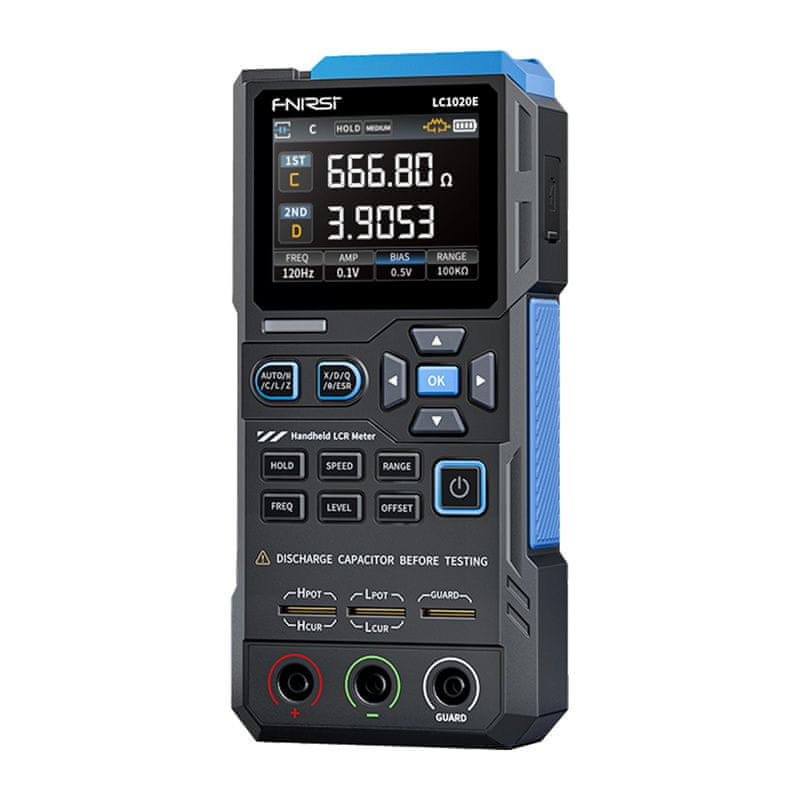

FNIRSI Visokoprecizni ručni LCR mjerač FNIRSI LC1020E
Opis
FNIRSI LC1020E je kompaktan, ručni LCR mjerač dizajniran za brzo i precizno mjerenje elektroničkih komponenti. Nudi automatsko prepoznavanje komponenti, širok raspon ispitnih frekvencija, očitavanje dvaju parametara i visoku razlučivost mjerenja. S podesivim razinama napona, ugrađenom polarizacijom i naprednom kalibracijom, pruža stabilne i pouzdane rezultate. TFT zaslon u boji, funkcija pohrane podataka, napajanje punjivom baterijom putem USB-C priključka i automatsko isključivanje čine uređaj praktičnim za svakodnevnu upotrebu, kako u laboratoriju tako i na terenu.
Mjerač automatski prepoznaje komponentu pod ispitivanjem kao otpornik, kondenzator ili zavojnicu i samostalno se prebacuje u odgovarajući način mjerenja. To ispitivanje čini brzim, intuitivnim i bez rizika od pogrešnih postavki. S podesivim frekvencijskim rasponom od 100 Hz do 100 kHz, podrškom za više razina frekvencija i mogućnošću mjerenja indukancije, kapacitancije, otpora i impedancije, FNIRSI LC1020E idealan je za laboratorije za istraživanje i razvoj, kao i za servisne radove.
Uređaj nudi deset puta veću preciznost mjerenja i osnovnu točnost od ±0,05 %, što omogućuje pouzdanu analizu čak i najzahtjevnijih i najosjetljivijih elektroničkih komponenti. Veliki 2,8-inčni TFT zaslon u boji istovremeno prikazuje dva mjerna parametra, što značajno ubrzava analizu i poboljšava čitljivost rezultata, dok stabilno grafičko sučelje omogućuje udoban rad čak i tijekom dugotrajnih mjerenja.
Uređaj nudi pet frekvencija testiranja i tri RMS razine napona, što vam omogućuje precizno podešavanje parametara mjerenja za određenu komponentu i njezina svojstva. Ugrađena funkcija interne polarizacije stabilizira očitanja, smanjuje fluktuacije rezultata i omogućuje precizno testiranje komponenti koje su posebno osjetljive na promjene napona. S funkcijama kalibracije za otvoreni i kratki spoj, mjerni uređaj učinkovito eliminira utjecaj parazitske kapacitivnosti i otpora mjernih vodiča. To omogućuje stabilne, ponovljive i pouzdane rezultate bez obzira na korištenu opremu, što je ključno u primjenama preciznog mjerenja.
FNIRSI LC1020E omogućuje vam postavljanje nominalnih vrijednosti i tolerancijskih raspona, što olakšava otkrivanje komponenti koje odstupaju od norme. Način sortiranja i testiranja jednim gumbom značajno povećavaju učinkovitost rada, osobito tijekom kontrole kvalitete, testiranja u proizvodnji i odabira velikog broja komponenti. Uređaj vam omogućuje brzo zaključavanje trenutnog rezultata mjerenja i pokretanje načina snimanja podataka. Štoviše, stvara jasne statistike u stvarnom vremenu, što vam omogućuje učinkovitu analizu rezultata, usporedbu mjerenja i značajno ubrzanje svakodnevnog rada.
Ugrađena litijska baterija, punjenje putem USB-C priključka i funkcija automatskog isključivanja čine mjerač idealnim za rad na terenu. Njegov kompaktan dizajn i potpuna funkcionalnost omogućuju mjerenje kapacitivnosti, otpora, indukancije i impedancije te testiranje elektrolitskih kondenzatora u serijskim i paralelnim krugovima bez potrebe za dodatnom opremom.
- mjerač
- kabel za prijenos podataka
- ploča za kratko spajanje
- Kelvinova klempa za ispitivanje
- testni vodovi (crni + crveni)
- korisnički priručnik
| Proizvođač | FNIRSI |
|---|---|
| Model | LC1020E |
| Testna frekvencija | 100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Osnovna točnost | 0,3 % |
| Prikaz | 2,8-inčni TFT LCD zaslon |
| Rješenje zaslona | Glavni parametar: 4,5 znamenke | Sporedni parametar: 4,5 znamenke |
| Parametri mjerenja | Glavni parametri: AUTO / R / C / L / Z | Sporedni parametri: X / D / Q / θ (kut faze) / ESR |
| Mjerni raspon | Induktivnost (L): 0–100 H | Kapacitivnost ©: 0–100 mF | Otpor ®: 0–10 MΩ |
| Unutarnja polarisacija (Bias) | 0,0 V, 0,5 V |
| Razina napona za ispitivanje | 0,1 V, 0,3 V, 0,6 V |
| Kalibracijske funkcije | Kalibracija otvorenog kruga, kalibracija kratkog spoja (Short) |
| Funkcija usporedbe | Koristi se za izračun relativne pogreške između izmjerenog vrijednosti komponente i nominalne vrijednosti, prikazane kao postotak, te za filtriranje rezultata. Moguće je postaviti nominalne vrijednosti i tolerancije, pri čemu se raspon tolerancije može podesiti od 0,1% do 99,9%. |
| Funkcija bilježenja | Provjerava zadovoljavaju li podaci o izmjerenoj komponenti zadani nominalni vrijednost i toleranciju te bilježi broj uspješnih i neuspješnih mjerenja. |
| Konfiguracija mjernih priključaka | Trodelnik, petodelnik |
| Izlazna impedancija | 100 Ω |
| Komunikacijski sučelje | USB Type-C (virtualni serijski port) |
| Ostala podešavanja | Jezik, postavke svjetline zaslona i zvuka, automatsko isključivanje, postavke kalibracije, informacije o sustavu |
| . | |
