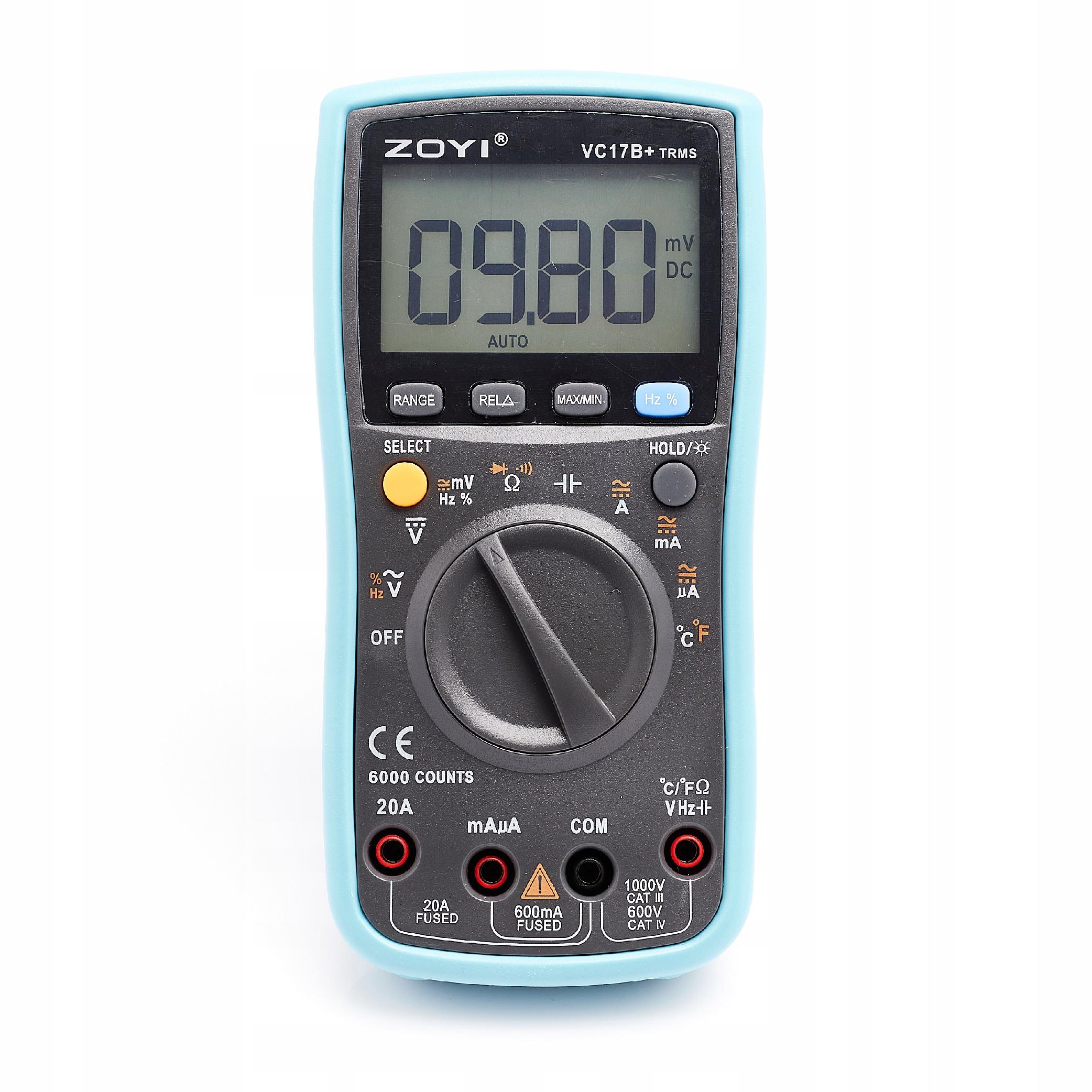

Multimetar ZOYI 17B+

zoyi VC17B+ digitalni multimetar

zoyi ručni digitalni multimetar

Ovo je vrhunski profesionalni mjerni alat koji se ističe svojom svestranošću i preciznošću, idealan za kućnu i uredsku upotrebu i servis. Zahvaljujući True RMS tehnologiji, omogućuje točna mjerenja napona, struje, otpora i temperature, što ga čini iznimno praktičnim alatom za rad s elektronikom. Ovaj univerzalni multimetar pruža intuitivno rukovanje i jasan LCD zaslon koji olakšava očitavanje rezultata u različitim uvjetima osvjetljenja. Značajke poput automatskog isključivanja i funkcije mjerenja frekvencije povećavaju udobnost korisnika. Ručni mjerač VC17B+ pouzdan je uređaj za profesionalce i ljude koji traže visokokvalitetna mjerenja.

❇️ Značajke proizvoda

✅ Funkcija True RMS omogućuje točno mjerenje stvarne vrijednosti, što povećava preciznost rada u zahtjevnim primjenama, uključujući mjerenje promjenjivih vrijednosti napona i struje.

✅ Univerzalni raspon mjerenja uključuje AC/DC napon, otpor, kapacitet i temperatura, što tester čini korisnim i za jednostavna i za napredna mjerenja.

✅ Lako čitljiv LCD zaslon omogućuje brzo očitavanje rezultata, čak i u teškim uvjetima osvjetljenja, što ubrzava rad i smanjuje rizik od pogrešaka.

✅ Kompaktan i ergonomski dizajn ručnog mjerača osigurava jednostavnost korištenja i transporta, omogućujući mjerenja na raznim mjestima bez potrebe za velikim prostorom.

✅ Funkcija automatskog isključivanja štedi vijek trajanja baterije, što se prevodi u dulji vijek trajanja uređaja, idealno rješenje za intenzivan rad s AC/DC voltmetrom.

✳️ Funkcije:

✔️funkcija raspona – ručna promjena mjerenja rasponi

✔️REL funkcija – relativna mjerenja

✔️MAX/MIN – bilježenje maksimalnih i minimalnih vrijednosti

✔️select funkcija – tijekom mjerenja AC napona/struje, mogućnost mjerenja (prebacivanja) na frekvencijski raspon ili % radnog ciklusa

✔️hold funkcija – zamrzavanje očitanja

✔️automatsko isključivanje funkcija – nakon 14 minuta i 30 sekundi neaktivnosti, „podsjetit će“ vas zvučnim signalom, a nakon još 30 sekundi zaslon će se isključiti

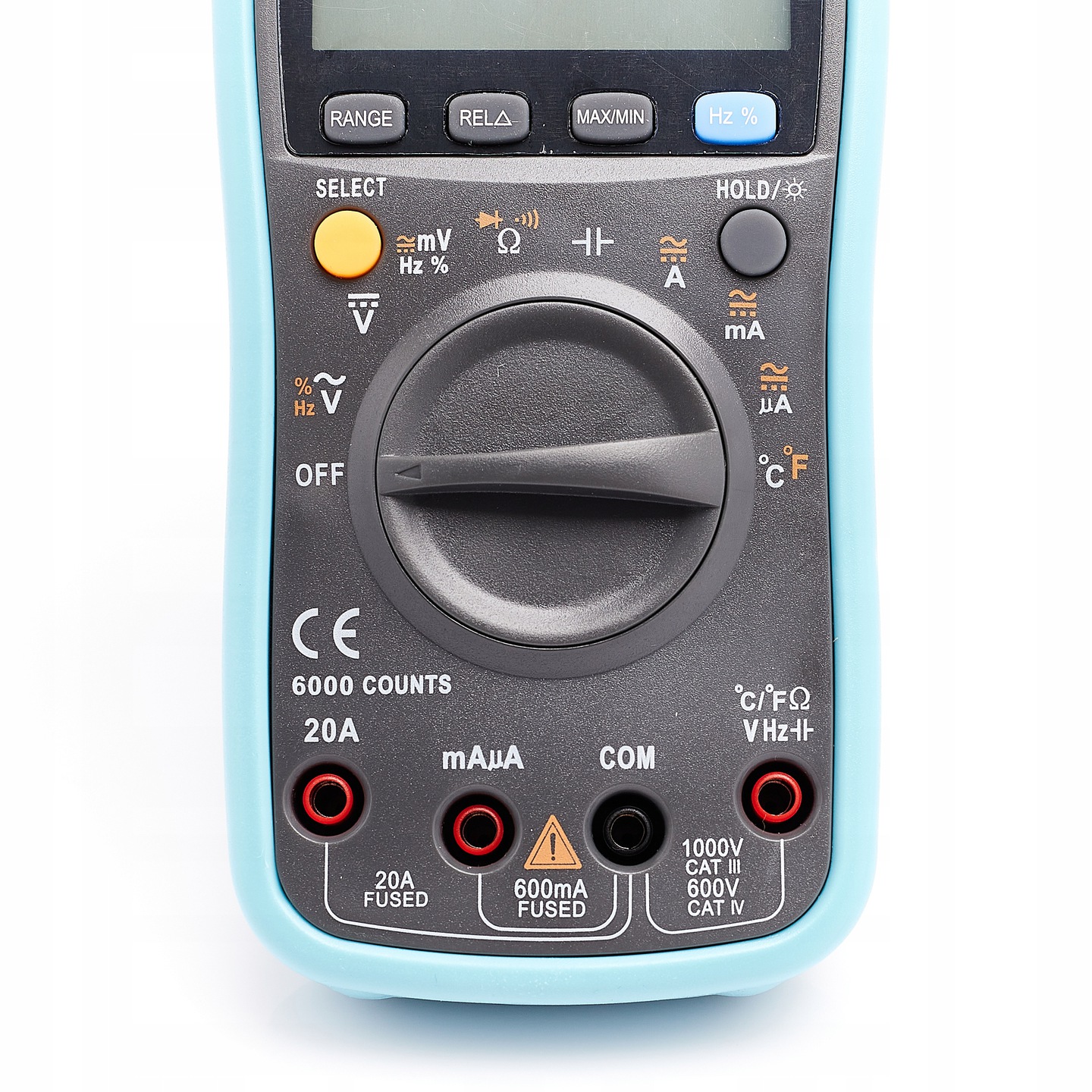

✳️ Opis prednje ploče:

Mjerač ima 4 pravokutna gumba označena brojevima. Ovo su funkcijske tipke koje omogućuju:

☑️raspon – tipka za ručnu promjenu raspona mjerenja (opcija nije dostupna za mjerenje kapaciteta, tipkom raspona možete promijeniti raspon mjerenja, a držanjem pritisnute tipke vratit ćete se na automatsko mjerenje raspona.)

☑️MAX/MIN – funkcija snimanja i pregleda MAX i MIN vrijednosti tijekom mjerenja

☑️relδ – relativno mjerenje

☑️Hz% – pri mjerenju izmjeničnog napona i struje (samo izmjenična struja!), možemo se prebaciti na mjerenje frekvencije. Dok smo u rasponu frekvencijskog brojača, možemo koristiti funkcijsku tipku Hz% za prebacivanje na mjerenje radnog ciklusa od 1%-99,9%.

✳️Ispod se nalaze 2 okrugla prekidača – s desne i lijeve strane:

☑️drži/osvijetli – žuti gumb ima dvostruku funkciju: kratki pritisak sprema/zamrzava izmjerenu vrijednost prikazanu na zaslonu. Dulji pritisak traje 2 sekunde. uključuje pozadinsko osvjetljenje LCD-a

☑️select – narančasti gumb omogućuje prebacivanje između pojedinačnih funkcija otisnutih na okretnom prekidaču.

⚡Mjerenje istosmjernog napona:

Okrenite gumb za mjerenje istosmjernog napona (V). Spojite žice prema polaritetu. Crnu na COM utičnicu, crvenu na utičnicu za mjerenje napona. Rezultat mjerenja bit će prikazan na zaslonu.

⚡Mjerenje izmjeničnog napona:

Spojite na isti način kao i za mjerenje istosmjernog napona. Okrenite gumb na mjerenje izmjeničnog napona (V~). Pomoću gumba raspon promijenite raspon mjerenja i držite pritisnut gumb raspon za povratak na automatsko mjerenje raspona.

⚡Mjerenje otpora:

Okrenite gumb na mjerenje otpora (Ω). Spojite vodove prema polaritetu. Crni na COM utičnicu, crveni na utičnicu za mjerenje otpora (u slučaju sumnje, pogledajte fotografije u nastavku). Rezultat mjerenja pojavit će se na zaslonu.

⚡Mjerenje frekvencije i PWM-a:

Okrenite gumb na mjerenje frekvencije (Hz %), jednom pritisnite narančasti gumb select, a zatim plavi gumb „Hz %“ (za mjerenje PWM koeficijenta, ponovno pritisnite plavi gumb). Spojite žice prema polaritetu. Crnu na COM utičnicu, crvenu na mjernu utičnicu za mjerenje frekvencije. Rezultat mjerenja pojavit će se na zaslonu.

⚡Mjerenje istosmjerne i izmjenične struje:

Okrenite gumb na mjerenje struje (A) za promjenu između istosmjerne i izmjenične struje. Spojite vodove prema polaritetu, crni na COM utičnicu, crveni na mjernu utičnicu za mjerenje struje. Napomena! Ovdje morate odabrati je li struja ispod 600 mA. Ako je viša, odaberite odgovarajuću mjernu utičnicu. Rezultat mjerenja pojavit će se na zaslonu.

⚡Mjerenje kapaciteta:

Okrenite gumb za mjerenje kapaciteta kondenzatora. Spojite vodove prema polaritetu: crni na COM utičnicu, crveni na mjernu utičnicu za mjerenje kapaciteta. Ne zaboravite isprazniti kondenzator prije spajanja.

⚡Mjerenje temperature:

Za mjerenje temperature okrenite gumb u krajnji desni položaj. Možemo koristiti termoelement koji je uključen u komplet (u tom slučaju ga moramo spojiti prema opisu mjernih utičnica) ili onaj ugrađen u mjerač.

✳️ Svestran i udoban za korištenje

Ovaj univerzalni multimetar nudi širok raspon mjerenja, savršen za kućne i servisne radove. Možete jednostavno prebacivati između mjerenja napona, otpora, struje i temperature, što uređaj čini vrlo funkcionalnim i svestranim. Zahvaljujući jasnom LCD zaslonu i kompaktnom dizajnu, ručni mjerač osigurava udobnost i jednostavnost korištenja u raznim uvjetima. Njegovo automatsko isključivanje štedi vijek trajanja baterije, a kompaktna veličina olakšava pohranu i transport. Ovo je nezamjenjiv komad opreme za svakoga tko treba precizne rezultate u raznim mjernim situacijama.

✳️ Specifikacija:

✔️Frekvencija: 5/50/500/5k/50k/500k/5M/20M (±0,1+3) [Hz]

✔️Temperatura: <400℃ ±(1,0%+5), ≥400℃ ±(1,5%+15), <752℉ ±(1,0%+5), ≥752℉ ±(1,5%+15)

✔️Kapacitivnost: 10nF (±5,0+20), 100nF/1uF/10uF/100uF (±2,0%+5), 1000uF/10000uF (±5,0%+5)

✔️DC napon: 600mV (±1,0%+10), 6V/60V/600V/1000V (±0,5%+3)

✔️AC volt: 600mV (±3,0%+3), 6V/60V/600V/750V (±1,0%+3)

✔️AC/DC amperaža: 600uA/6000uA (±1,5%+3), 60mA/600mA/20A (±1,5%+3)

✔️Otpor: 600Ω (±0,5%+3), 6K/60K/600K/6M (±0,5%+2), 60MΩ (±1,5%+3)

✳️ Veličina i težina:

✔️Težina proizvoda: 348 g

✔️Dimenzije proizvoda: 18,5 * 9 * 4,5 cm

✔️Težina pakiranja: 518 g

✔️Dimenzije pakiranja: 20 * 12,3 * 5,5 cm

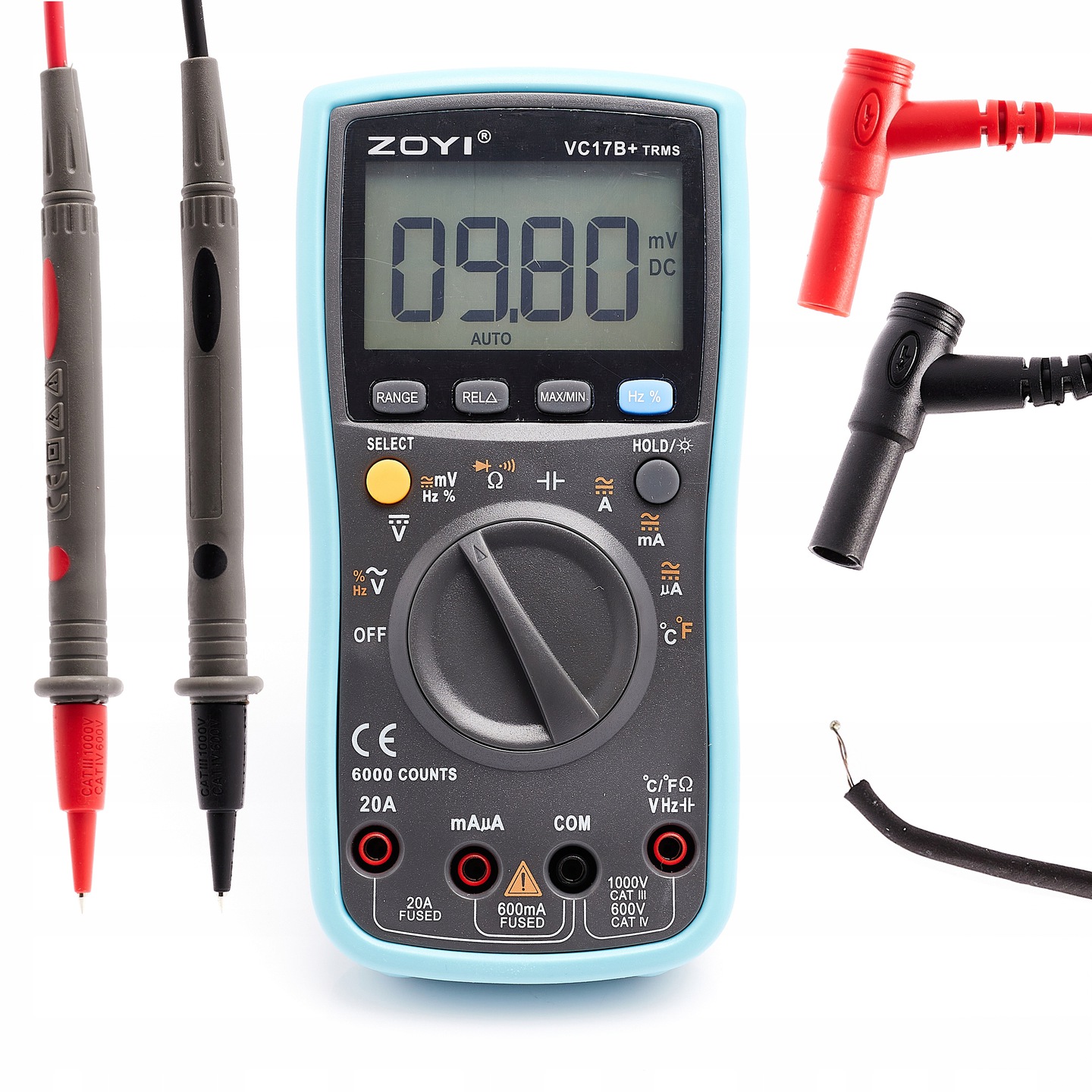

✳️ Uključeno:

1️⃣VC17B+ digitalni multimetar

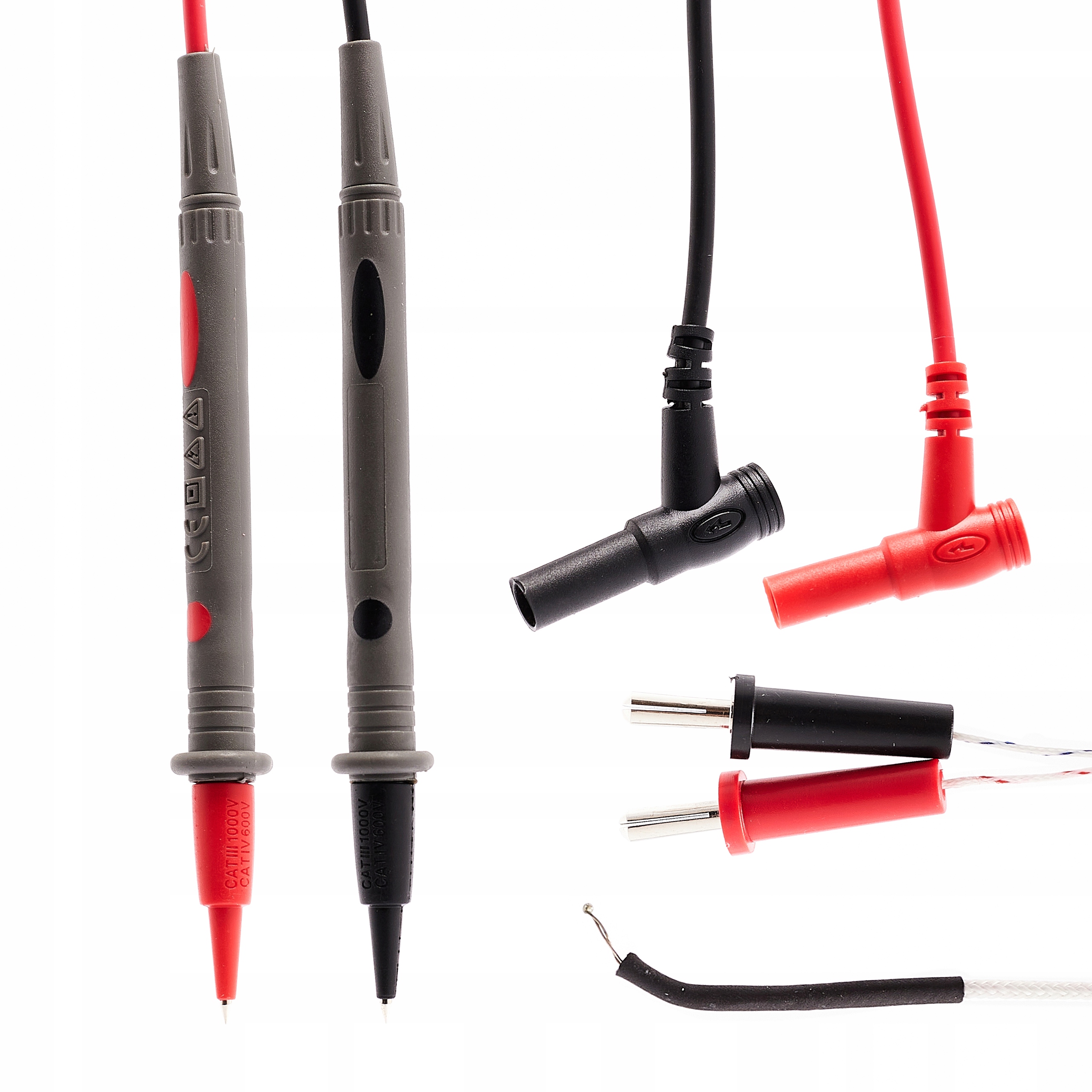

2️⃣2 x kabela za mjernu sondu

3️⃣TP01 termoelement

4️⃣Korisnički priručnik
