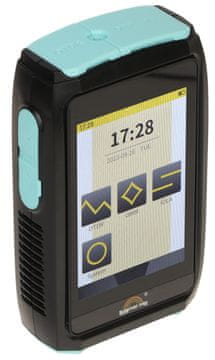

Reflektometar optički (OTDR) ZS1000-A-V2

Optički reflektometar (OTDR) ZS1000-A-V2

Optički reflektometar ZS1000-A-V2 je uređaj koji vam omogućuje određivanje stanja optičkog spoja. Uređaj vam omogućuje provjeru slabljenja optičkih spojeva i, u slučaju oštećenja vlakana, lociranje mjesta gdje je došlo do kvara. ZS1000-A-V2 kombinira funkcije optičkog reflektometra, mjerača optičke snage, izvora svjetlosti i lokatora kvarova (VFL). Uređaj izvodi mjerenja na valnim duljinama od 1310 i 1550 nm, omogućujući sveobuhvatnu dijagnostiku optičkih vodova, uključujući slabljenje vlakana, konektore i spojeve. Njegov visoki dinamički raspon omogućuje mjerenja na udaljenostima do 80 km. Reflektometar također uključuje iOLA funkciju, što omogućuje manje iskusnim instalaterima da izvrše potpuno reflektometrijsko mjerenje. Rezultat mjerenja prikazuje se u grafičkom obliku prilagođenom korisniku s označenim događajima – zavari, spojevi, oštećenja itd.

• Zaslon: 3,5 " – zaslon osjetljiv na dodir
• Optička valna duljina: OTDR @ 1310 nm, 1550 nm, OPM @ 850 nm / 980 / 1270 / 1300 nm / 1310 nm / 1490 nm / 1550 nm / 1577 nm / 1625 / 1650, OLS: – kontinuirano – 270 Hz / 1 kHz / 2 kHz – pulsno: 1 kHz / 2 kHz

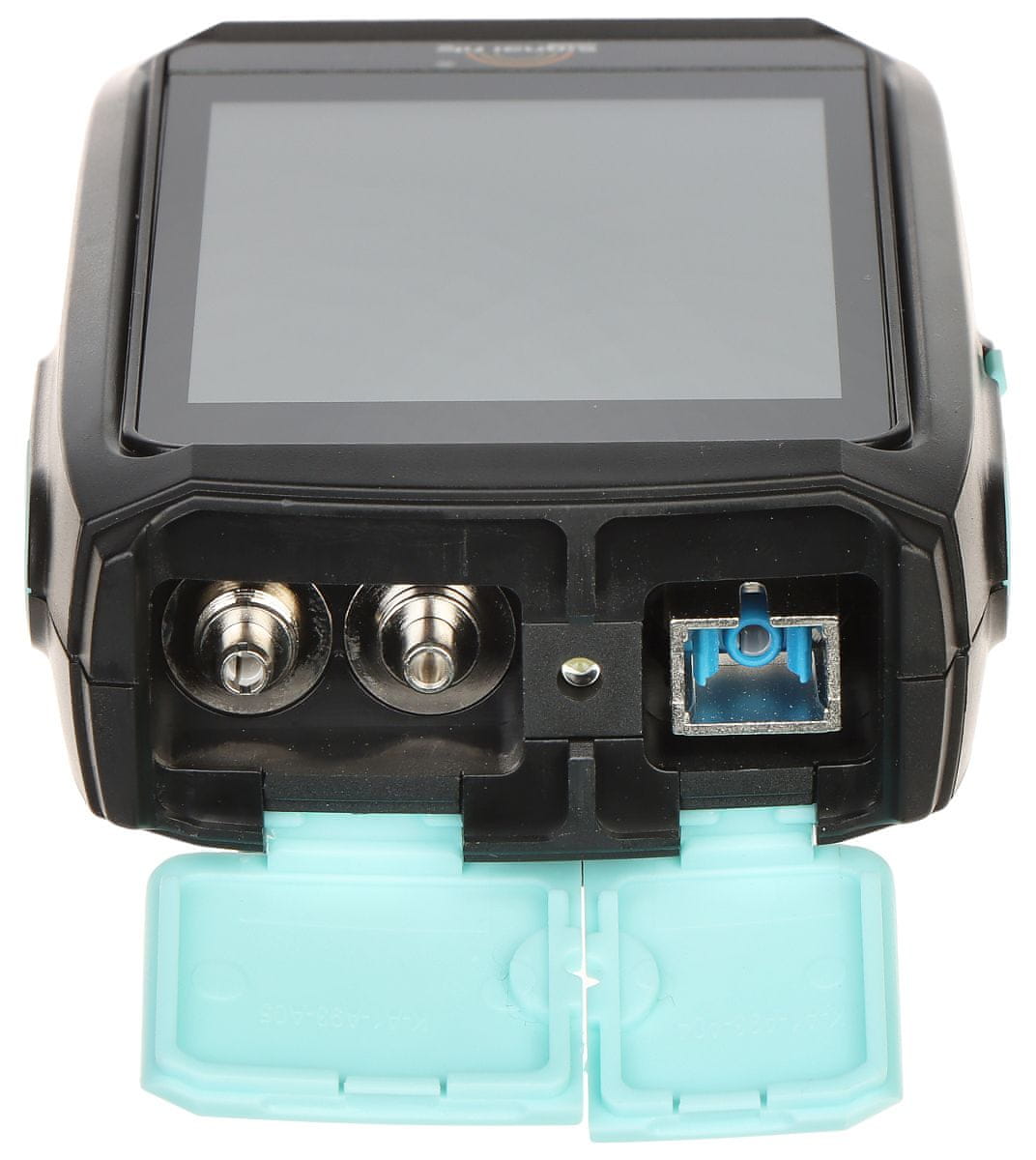

• Vrsta konektora: SC @ otdr, 2,5 mm univerzalni konektor @ OPM / VFL
• Mjerač optičke snage: Da
• VFL: Da
• OLS: Da
• Napajanje: Li-Poly baterija 7,4 V / 2000 mAh, Punjenje baterije – iz USB-C priključka (kabel uključen)
• Težina: 0,22 kg
• Dimenzije: 123 × 75 × 31 mm
• Jamstvo: 2 godine

Odabrane značajke:

• Raspon mjerenja za OTDR mjerač: 100 m … 80 km
• Ugrađeni VFL laserski tester vlakana
• Visoka točnost mjerenja
• OPM funkcija – mjerač optičke snage
• iOLA funkcija – rezultat mjerenja prikazan u jednostavnom, grafičkom obliku
• OLS funkcija – izvor svjetlosti 1310 / 1550 nm
• Generiranje izvješća u *.sor datotekama
