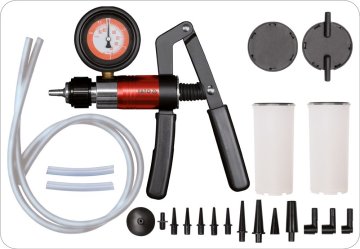

YATO Pumpka podtlačno-tlačna 22cz. YT-0674 Yato

Opis proizvoda

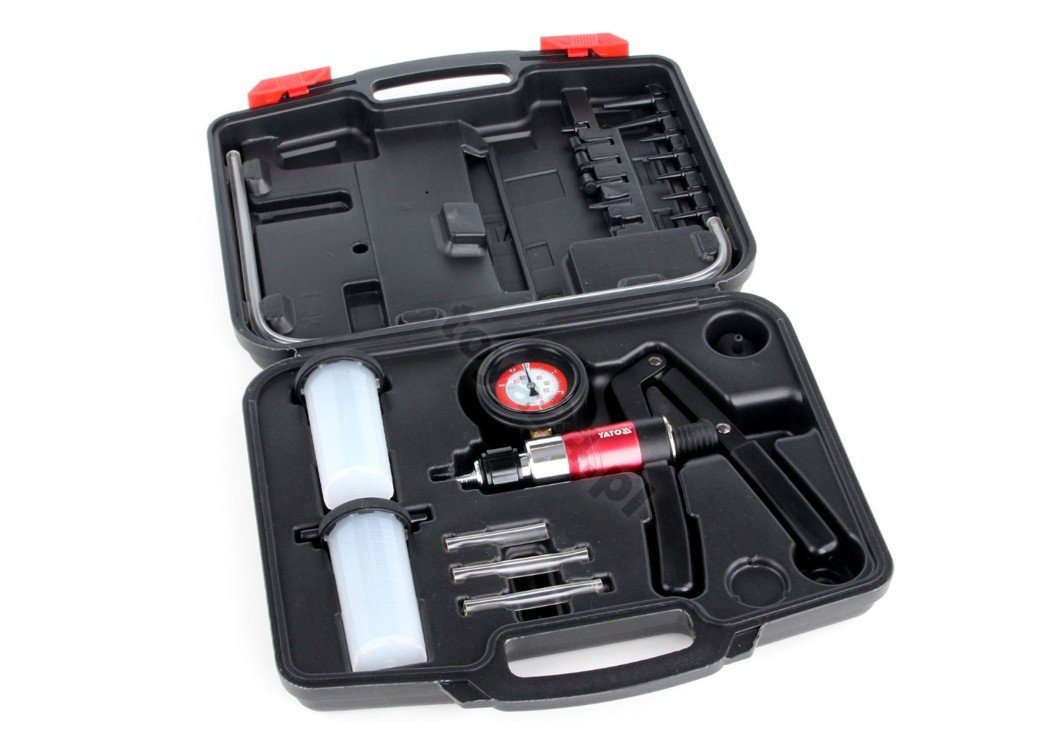

Vakuumska pumpa je višenamjenski uređaj koji se koristi za dijagnosticiranje sustava u automobilima i tehnologiji koji rade na temelju tlaka ili vakuuma. Opremljena je priborom koji omogućuje upotrebu u gotovo svakom motoru ili sustavu.

Pumpa YT-0674 opremljena je prekidačem koji, ovisno o položaju, omogućuje stvaranje vakuuma ili tlaka.
Pomicanjem prekidača prema izlazu pumpe stvorit će se vakuum tijekom pumpanja. Pomicanjem prekidača prema ručici stvorit će se tlak tijekom pumpanja.

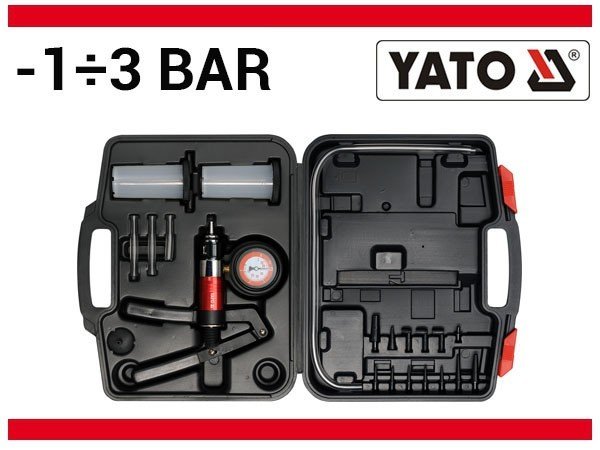

Raspon mjerenja: –1 do 3 bara

Namjena / Primjena

Pumpa se može koristiti za dijagnostiku, između ostalog,

Računalni uređaji za upravljanje motorom:
 – senzor barometarskog tlaka (baro)
 – PCV sustav
 – sustav recirkulacije ispušnih plinova (EGR)
 – senzori tlaka s debelim filmom (MAP)

Uređaji za upravljanje paljenjem:
 – vakuumski predpaljenje
 – ventil za usporavanje: SDV, RCV

Kočioni sustav:
 – konvencionalne kočnice
 – ABS kočnice
 – zračne kočnice
 – kočioni vodovi
 – servo kočnice

Ostali sustavi:
 – klima uređaj
 – tempomat
 – spremnik goriva i sustav goriva
 – vakuumski sustav zatvaranja vrata

Upotreba

Dijagnostika sustava recirkulacije ispušnih plinova (EGR)
Ventil EGR sustava je primjer ventila aktiviranog vakuumom. U nedostatku vakuuma, ventil je zatvoren i ispušni plinovi ne izlaze iz ventila. Ako se na ventil primijeni vakuum, on se otvara, omogućujući recirkulaciju ispušnih plinova.

Dijagnostika senzora tlaka debelog filma (MAP)
• Sastavite sustav pumpe i spremnika kao kod odzračivanja kočionih čeljusti, a zatim spojite na vakuumski priključak senzora.
• Pritisnite polugu pumpe dok kazaljka ne pokaže –0,5 bara. Zaustavite pumpanje i promatrajte kazaljku; trebala bi biti nepomična. Ako se kazaljka pomiče, to ukazuje na neispravan MAP senzor.
• Tijekom rada, MAP senzor šalje povratne signale upravljačkom računalu. Signal ima frekvenciju između 85 Hz i 160 Hz, ovisno o razini vakuuma. Za mjerenje frekvencije potreban je mjerač frekvencije; Mora se spojiti prema uputama za senzor i mjerač.

Odzračivanje kočionih čeljusti.
• Provjerite je li spremnik kočionog sustava napunjen tekućinom do nominalnog kapaciteta.
• Odzračite sljedećim redoslijedom:
 – glavni kočioni cilindar, ako je opremljen ventilom za odzračivanje
 – kočione čeljusti redom od najbližeg glavnom cilindru do najudaljenijeg
• Spojite kratko fleksibilno crijevo na priključak koji se nalazi na donjoj strani poklopca spremnika pumpe.
• Zatvorite spremnik pumpe poklopcem.
• Spojite duga fleksibilna crijeva na priključke poklopca. Spojite jedan kraj jednog od dugih crijeva na pumpu, a drugi na ventil za odzračivanje (bradavicu) kočione čeljusti. Po potrebi upotrijebite adapter.
• Pritisnite polugu pumpe 10 – 15 puta kako biste stvorili vakuum u spremniku pumpe.
• Odvrnite ventil za odzračivanje za 1/4 – 1/2 okreta tako da se spremnik pumpe napuni tekućinom do visine od približno 5 cm. Zategnite ventil za odzračivanje.
• Odvojite crijevo pumpe od odzračnog ventila, postupak odzračivanja stezaljke je završen.
• Prije ponavljanja postupka odzračivanja na sljedećoj čeljusti, ispraznite spremnik pumpe s kočionom tekućinom i napunite kočionu tekućinu u kočionom sustavu do nominalne razine.

Tehnički podaci
