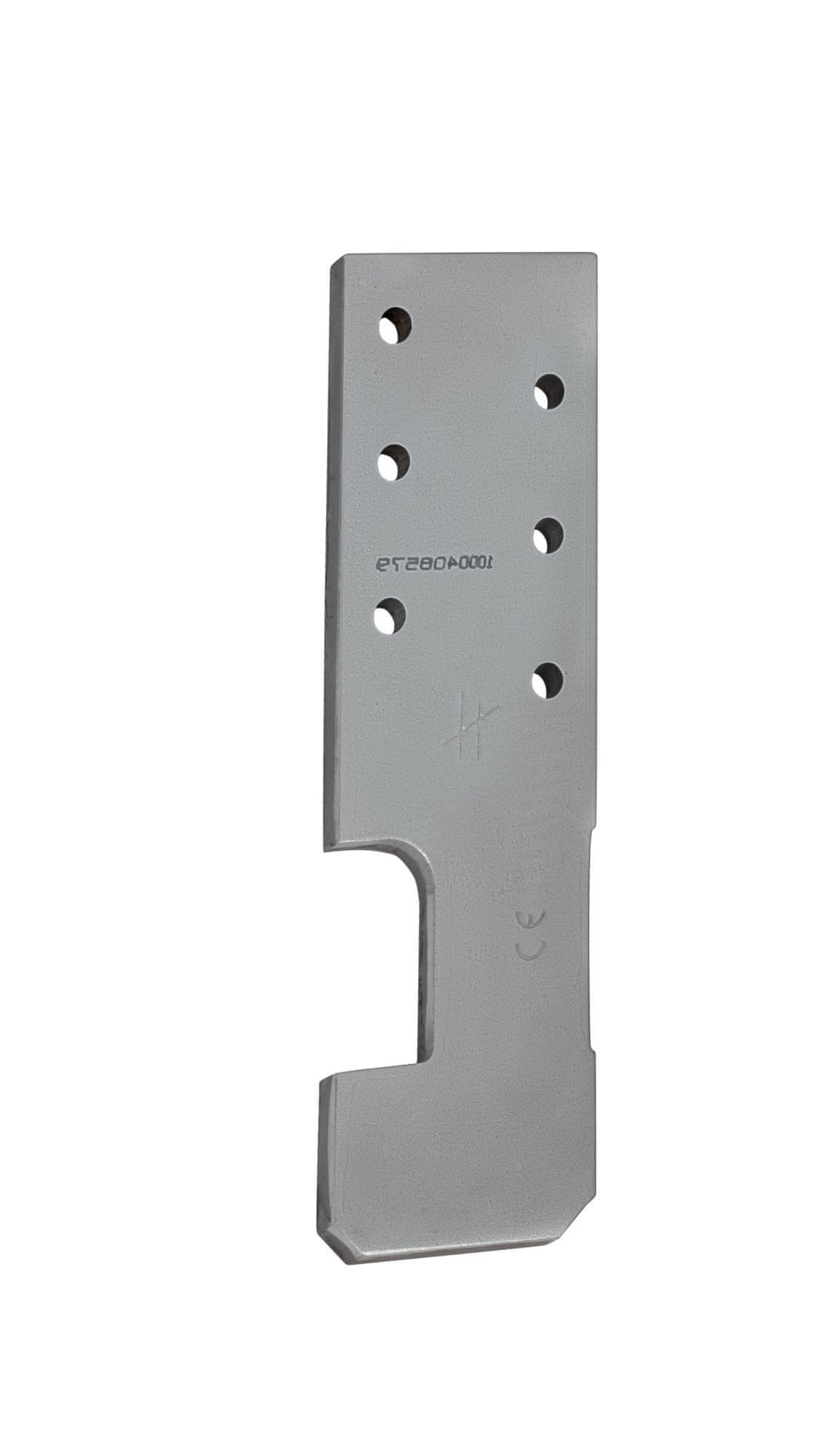

Anker, čelični spojnik za I-grede 135 mm 1 kom.

Pričvrsna kopča za I-grede

Najvažniji parametri

• Model: HE135

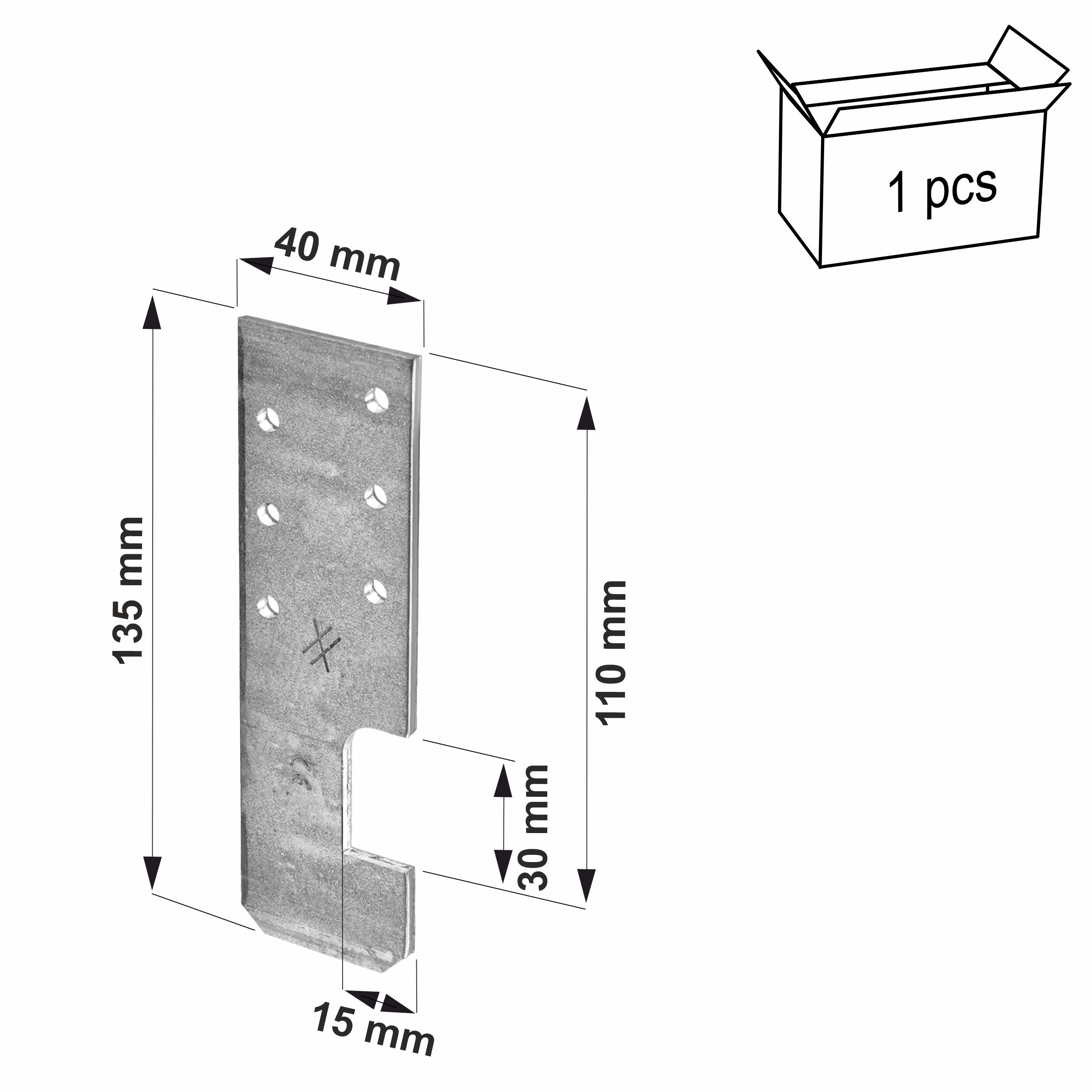

• Dimenzije: 135 × 40 mm
• Debljina lima: 4,0 mm
• Pakiranje: 1 kom.
• Rupe:: 6 kom. x Ø 5 mm
• Materijal: Pocinčani čelik S250GD Z 275 g/m2 (20 µm)

Dizajnirano za ovješenje čeličnih I-greda na drvenu konstrukciju ili obrnuto – za pričvršćivanje drvenih greda na vrh čelične I-grede

Originalni proizvod renomirane tvrtke SIMPSON Strong-Tie ®

HE sidra su popularno rješenje za montažu montažnih krovnih rešetki na čelične I-grede.

Prednosti

1. Snažni i izdržljivi spojevi

Zahvaljujući upotrebi visokokvalitetnog čelika (čelik S250GD) i Sendzimir postupku vrućeg pocinčavanja, spojnica osigurava iznimnu čvrstoću i dugotrajne spojeve.

2. Razred upotrebe 2

Karakterizira ga vlažnost materijala koja odgovara temperaturi od 20°C i relativna vlažnost okolnog zraka koja prelazi 85% samo nekoliko tjedana godišnje. (npr. otvorene šupe ili negrijani potkrovlja)

Primjena i način ugradnje

Spoj

Glavni element: masivno drvo, kompozitno drvo, lijepljeno lamelirano drvo.

Sekundarni element: čelična greda

Pričvršćivanje na drvo: pomoću čavala sustava CNA4.0 ili alternativno vijcima sustava CSA5.0.

Primjena

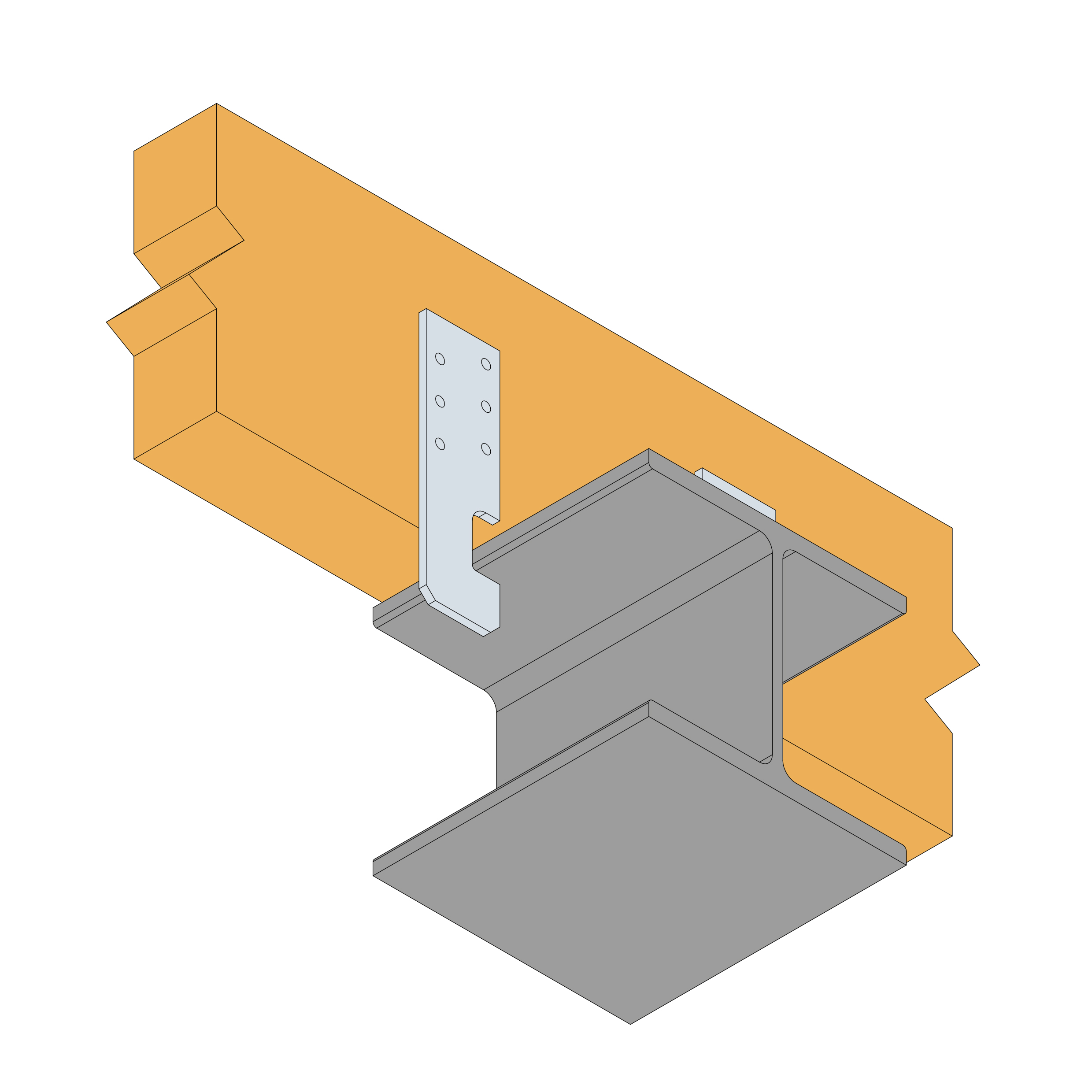

Za ugradnju montažnih krovnih rešetki na čelične I-grede koriste se 2 ili 4 HE spojnika, ovisno o potrebnoj nosivosti. Prilikom ugradnje 2 HE sidra, treba ih postaviti dijagonalno.

Certifikat

ETA-07/0285

Najviše jamstvo kvalitete. Ova norma specificira zahtjeve i metode ispitivanja za materijale, geometriju, čvrstoću, krutost i trajnost (tj. zaštitu od korozije) spojnika koji se koriste u nosivim drvenim konstrukcijama.
