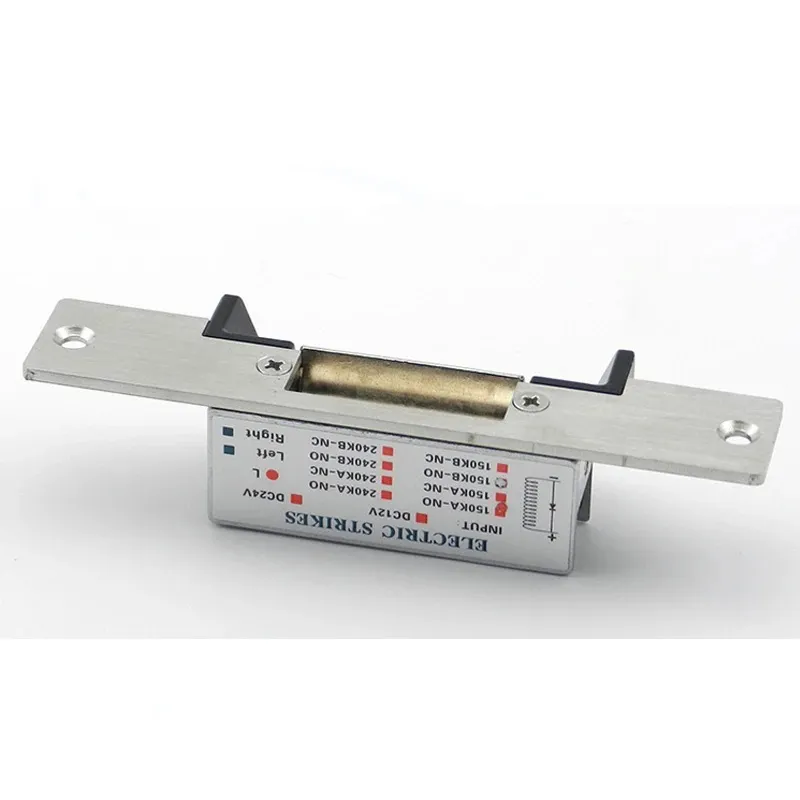

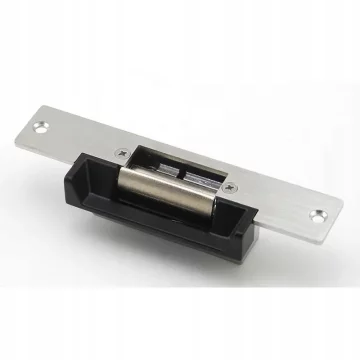

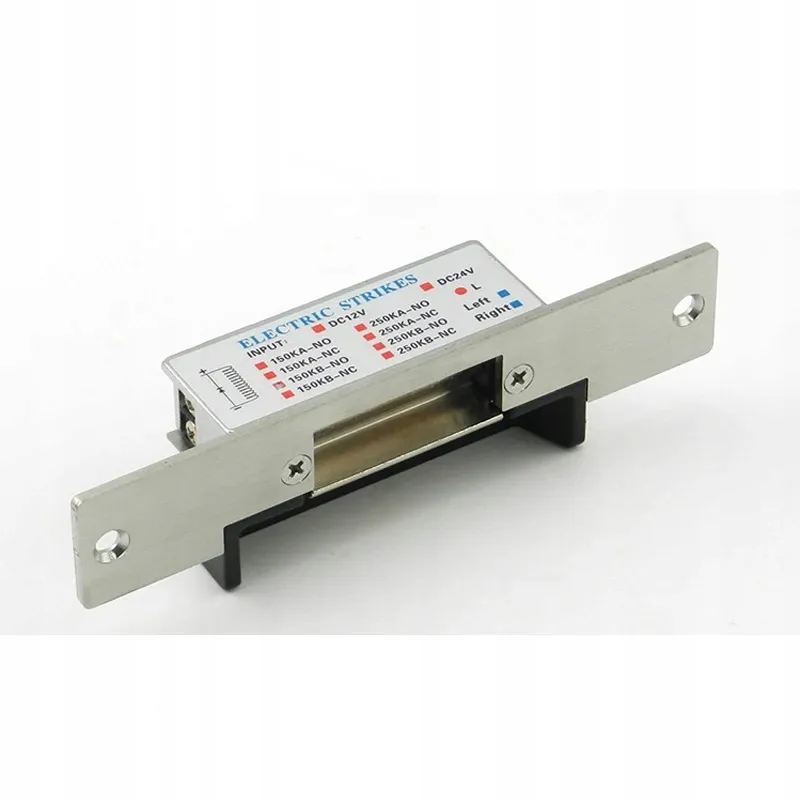

Električni prihvatnik tipa NO, električno upravljan s 12 V DC

Najvažnije značajke električnog prihvatnika:

• Način rada NO (normalno otvoren)
• Napon napajanja 12 V DC
• Potrošnja istosmjerne struje 300 mA
• Dopušteno opterećenje vrata koje djeluje na prihvatnik:300 kg
• Zasunpodesiv unutar raspona od 3 mm omogućuje podešavanje razmaka
• simetrična konstrukcija
• mehanička čvrstoća – 200 000 ciklusa otvaranja
• težina 0,4 kg

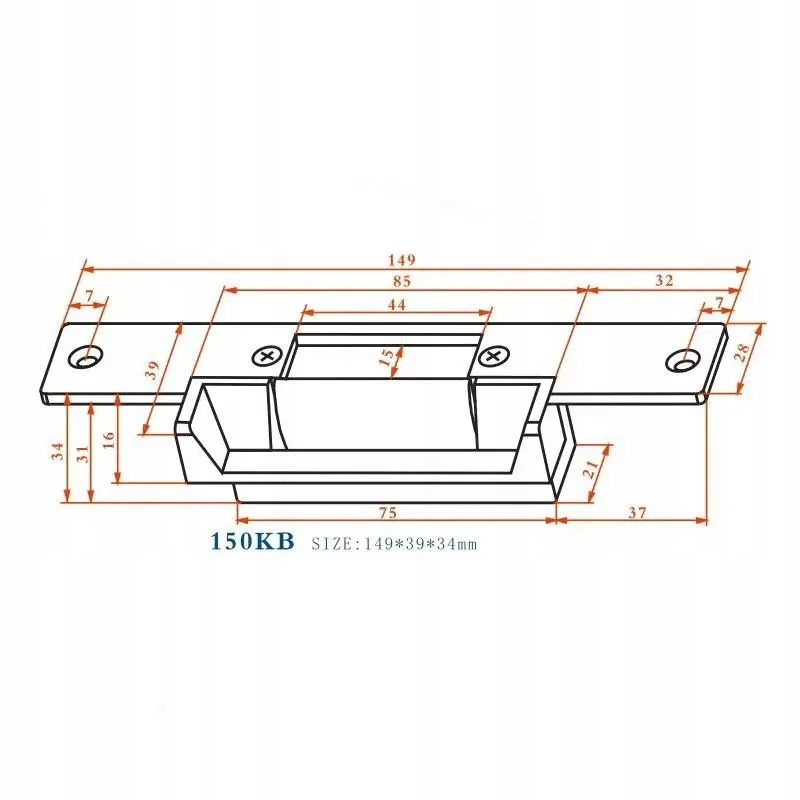

Simetrična konstrukcija- udaljenost do kraja kućišta s obje strane hvataljke je jednaka, što olakšava ugradnju zbog manje veličine nego u asimetričnoj verziji. Dodatna prednost je što se rupe buše na istoj visini u okviru vrata bez obzira na smjer vrata.

Električni prihvatnik može se ugraditi i s dugom montažnom pločom, tj. montiran na okvir vrata, i s kratkom bez montažne ploče, tj. montiran unutar okvira vrata.

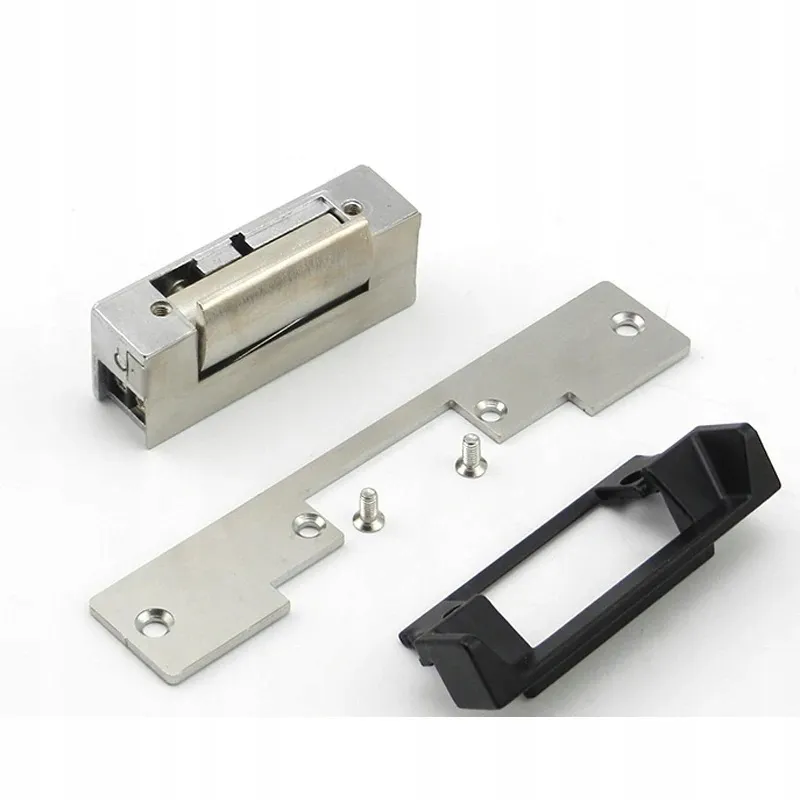

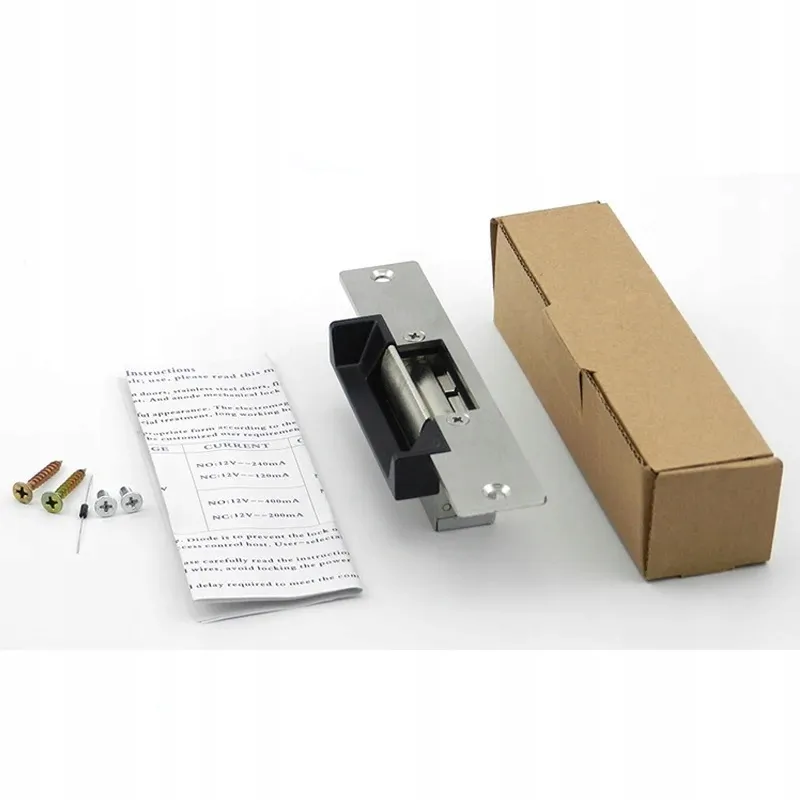

Set uključuje:

1. električni prihvatnik
2. duga montažna ploča montažna ploča
3. kratka montažna ploča
4. četiri vijka za pričvršćivanje ploče za električni prihvatnik
5. dva vijka za pričvršćivanje duge ploče na okvir vrata
6. ispravljačka dioda za sprječavanje indukcijskih struja u upravljačkom krugu električnog prihvatnika. Bez diode, kodna brava može se zamrznuti ili čak oštetiti, stoga se preporučuje. Montira se između terminala električnog privara
