Uređaj za uočavanje lima Telwin Digital Puller 5500 230V PRIBOR za zavarivanje

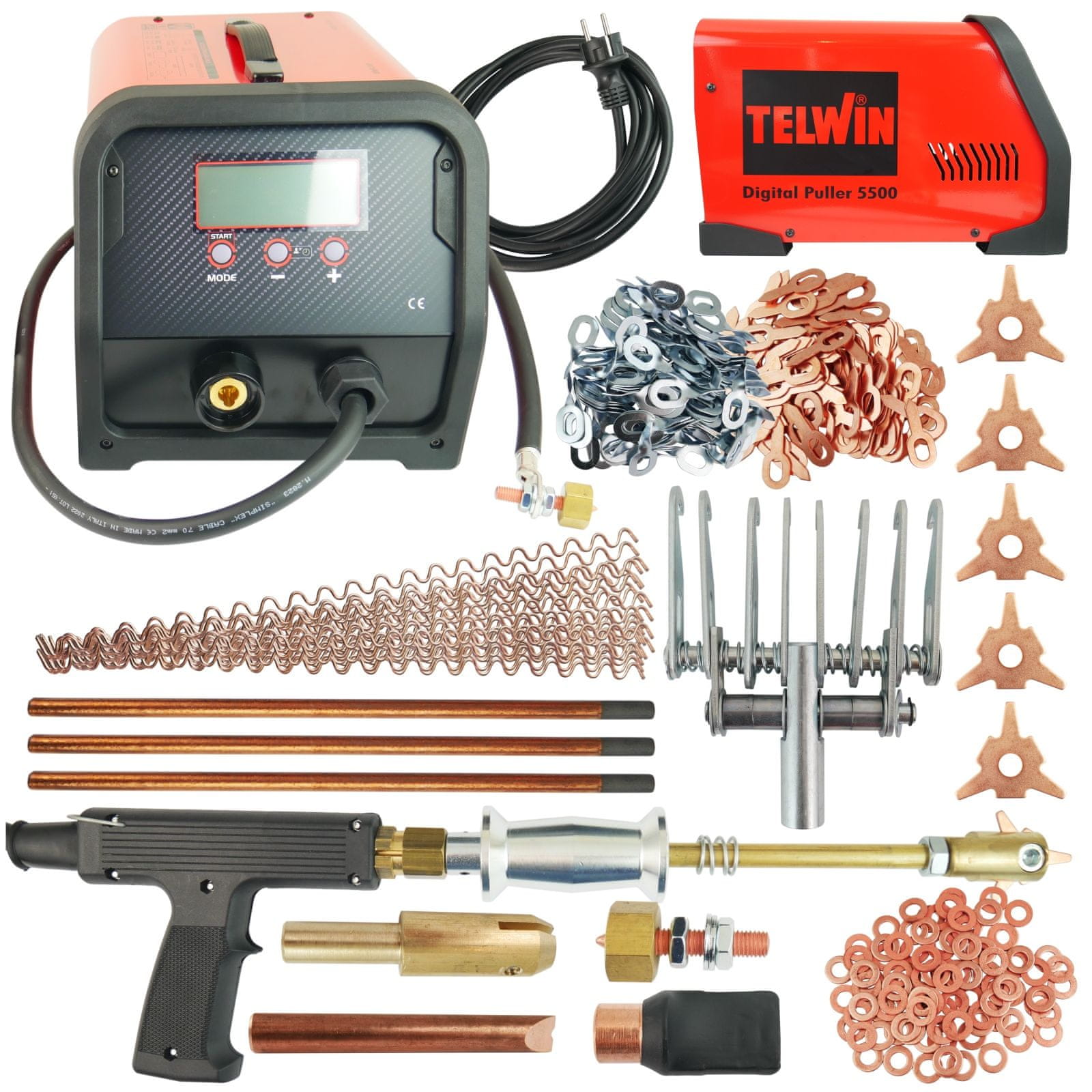

Set uključuje:

• Aparat za zavarivanje Telwin Digital Puller 5500 230V
• Pištolj automatski bez okidača
• Kabel za uzemljenje s brzim uzemljenjem
• Klizni čekić sa zvjezdastim držačem
• Zvijezde – 5 kom.
• Ravni svrdla 1,5 mm – 100 kom.
• Uvijeni nastavci 1,6 mm – 100 kom.
• Elektrode za kupiranje – 3 kom.
• Elektroda za nastavke 16 mm
• Valovita žica 2,0 mm ili 2,6 mm – 25 kom.
• Elektroda za valovitu žicu
• Kandža 8 kuka 3 mm
• Podloške za aparat za zavarivanje – 100 kom.
• Elektroda za podložke od 10 mm

TELWIN točkasti aparat za zavarivanje otporan na uvjete u radionici. Talijanska kvaliteta

Tehnički podaci:

• Nazivni napon napajanja: 230V
• Debljina kabela za napajanje: 3G 2,5 mm2
• Frekvencija mreže: 50/60Hz
• Maksimalna struja zavarivanja: 3800A
• Sekundarni napon bez opterećenja: 5,6 V
• Maksimalna snaga: 10,5 kW
• Nazivna snaga: 1,8 kW 50%
• Glavni osigurač: 16 A
• Faktor snage: 0,8
• Radni ciklus: 1,5%
• Klasa zaštite: IP22

Aparat za točkasto zavarivanje za otporno zavarivanje – izdržljiv uređaj za industrijsku i radioničku primjenu.

Otporan na teške uvjete , preporučuje se za karoserijske radove, usluge popravka karoserije i lakiranja, kao i za ljubitelje „uradi sam“.

Osnovni alat limarskog majstora – pouzdan, talijanska kvaliteta cijenjen u automobilskoj industriji.

Prijenosni stroj za otporno zavarivanje (točkasti zavarivač) s mikroprocesorskim kontrolerom digitalnim. Uređaj omogućuje izvođenje brojnih vrsta vruće obrade i točkaste obrade na limovima koji su specifični za automobilski sektor i one sektore gdje se koriste slične vrste lima.

Glavni parametri uređaja su sljedeći:

• automatsko podešavanje parametara zavarivanja
• mogućnost promjene vremena zavarivanja u odnosu na vrijednost postavljenu u automatskom načinu rada
• ograničenje prekomjerne struje linije nakon uključivanja uređaja
• pozadinski osvijetljeni LCD zaslon za prikaz naredbi i postavljenih parametara

Aparat za točkasto zavarivanje može se koristiti za zavarivanje željeznih limova s niskim udjelom ugljika i pocinčanih željeznih limova.

Opis fotografije:

• 1⃣ Kabel koji vodi do pištolja: 2,5 m
• 2⃣ Kabel uzemljenje: 1,5 m
• 3⃣ Kabel napajanje s utikačem: 3,5 m
• 4⃣ Ručka s masom za zarezivanje

Zaslon – Upute:

• A. Višenamjenska tipka

   – ”START” aktivira uređaj za rad pri prvom pokretanju

   – “NAČIN RADA” odabir programa korištenog alata od H do K

   – “ODABIR MJERNE JEDINICE” – držanjem tipke 3 sekunde moguće je postaviti jedinicu debljine lima [mm], [in], [ga]

• B. Smanjenje debljine lima, vremena zavarivanja i snage zavarivanja
• C. Povećanje debljine lima, vremena zavarivanja i snage zavarivanja
• D. LCD zaslon
• E. „START“ Označava da treba pritisnuti tipku „NAČIN RADA“ za aktiviranje uređaja za rad
• F. Prikazuje korišteni program, debljinu lima ili kod alarma (Više objašnjeno u uputama za uporabu)
• G. Pištolj „Studder“ bez okidača (verzija koja se aktivira kontaktom s obratkom)
• H. Točkasto zavarivanje svornjaka, zakovica, podložnih pločica, ušica, trokuta
• I. Zavarivanje vijaka/zakovica promjera 4–6 mm
• J. Korištenje elektrode za zavarivanje
• K. Korištenje pogonske elektrode
• L. Označava vrijeme zavarivanja u odnosu na automatski postavljenu vrijednost
• M. Aktivira se pištoljem „Studder“
• N. Označava da se koriste kliješta koja su u upotrebi
• O. Predstavlja debljinu lima koji se zavaruje
• P. Označava da je uređaj u načinu rada termostatske zaštite
• Q. Označava mjernu jedinicu [mm], [in], [ga]

Sigurnosne preporuke:

• pričvrstite što je moguće bliže jedan drugome dva kabela za zavarivanje,
• vaša glava i trup trebaju biti što dalje od kruga za uočavanje
• nemojte omotavati kabele za zavarivanje oko sebe
• nemojte praviti točkasti spojevi dok je unutar kruga zavarivanja. Provjerite jesu li oba kabela na istoj strani
• spojite kabel za uzemljenje struje točkastog zavarivanja na radni komad na kojem se izvodi točkasti spoj, što bliže spoju
• nemojte izvoditi točkaste spojeve u blizini aparata za točkasto zavarivanje, nemojte sjediti niti se naslanjati na njega tijekom rada (minimalna udaljenost: 50 cm)
• ne ostavljajte feromagnetske predmete (koji proizvode elektromagnetsko zračenje oko sebe) magnetsko polje) blizu kruga za točkasto zavarivanje

Pogledajte aparat za zavarivanje Telwin 5500 230v u videu:

https://youtu.be/l3x_PkgvHe8

Kopirajte poveznicu i zalijepite je u prozor preglednika

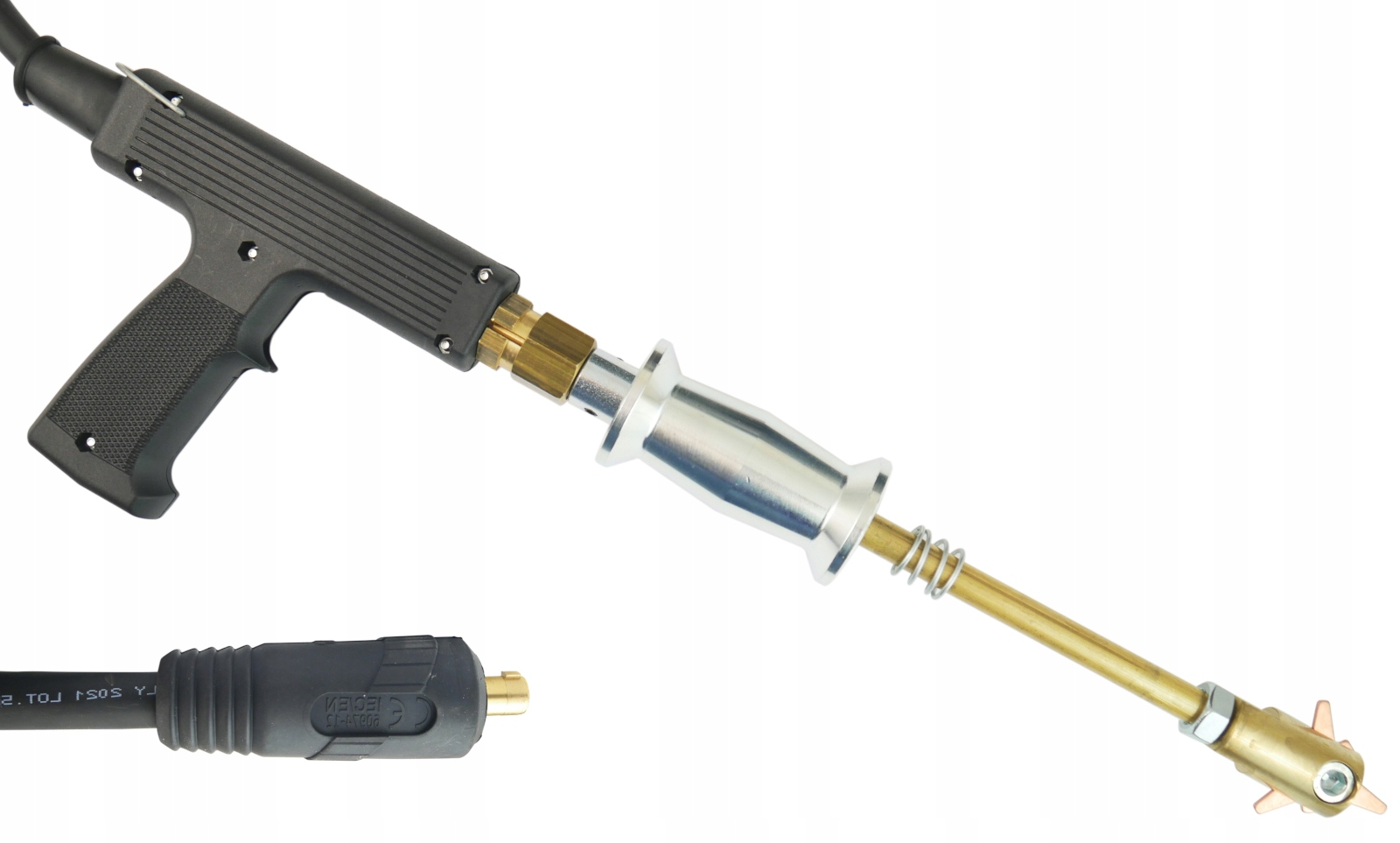

Pištolj s mesinganim držačem elektrode

• 1⃣ Držač elektroda za elektrode Ø10/16 mm
• 2⃣ Automatski pištolj
• 3⃣ Pištoljska drška
• 4⃣ Nosač ovjesa

Opis pribora u nastavku

Klizni čekić:

Koristi se za uklanjanje udubljenja i malih i većih udubljenja na karoseriji.

• Savjet: držač za trokute / zvijezde promatrač

Debljina kandže je 3 mm

Dimenzije unutarnjih navoja:

• Jedan navoj M14
• Drugi navoj M10 dublje u držaču kandže

Ovo je univerzalna kandža za svakog zavarivača s oprugom za varenje.

Elektroda za opruge za varenje (OT podložne pločice).

Elektroda ima gumenu traku koja drži oprugu za udoban rad.

Dimenzije:

• Ručka: 16 mm

Ravni svrdla:

Vrhovi s bakrenim premazom imaju bolju vodljivost toplinsku i električnu zahvaljujući kojima aparat za zavarivanje koji mi treba manje snage za zagrijavanje svrdla, što rezultira – bez iskrenja kada paljenje lima oko zavara i lim se ne pregrijava na mjestu zavara kroz zavar. Zahvaljujući tome izbjegavamo buduću koroziju lima s druge unutarnje strane :

• 100 kom .
• Debljina: 1,5 mm
• Duljina: 55 mm
• Širina ušice: 22 mm (vanjska), 10 mm (unutarnja)
• Širina hvatišta: 9 mm

Uvijeni bitovi:

• 100 kom .
• Debljina: 1,6 mm
• Duljina: 55 mm
• Širina ušice: 22 mm (vanjska), 10 mm (unutarnja)
• Širina hvatišta: 9 mm

Valovita žica

Valovita žica za zavarivanje s elektrodom, koristi se za izvlačenje udubljenja s kandžom, kandža (češalj) 6 / 8-kuka.

• Žica s bakrenim premazom ima bolju vodljivost toplinsku i električnu zahvaljujući kojoj aparat za zavarivanje treba manje energije za zagrijavanje žice!

Tehnički podaci:

• Duljina: 320 mm
• Debljina: 2,0 mm ili 2,6 mm
• Visina: 10 mm
• Količina u pakiranju: 25 komada

Elektroda za valovitu žicu

Elektroda za precizno zavarivanje valovite žice na površinu lima pomoću uređaja za uočavanje ili aparata za zavarivanje .

Tehnički podaci:

• Promjer elektrode: 10 mm
• Duljina: 80 mm
• 1⃣ Posebni utor za udoban rad
• 2⃣ Izrađeno od posebna legura bakra

Jastučići za točkasto zavarivanje 100 kom.

Zahvaljujući bakrenom premazu koji se koristi u podloškama koristimo njihove maksimalnu učinkovitost što osigurava dobro lijepljenje štoviše nećemo pregrijati lim od unutarnju stranu i oko zavara.

• Promjer: 16 mm (vanjski) 8 mm (unutarnji)
• Debljina: 1,6 mm

Elektroda za uočavajuće jastučiće

Mjedena elektroda za zavarivanje uočavajućih jastučića s magnetom za udoban rad.

• Promjer drške: 10 mm
• Duljina elektrode: 65 mm

Elektroda za savijanje i skupljanje lima.

Montiramo je na ručku aparata za točkasto zavarivanje (gdje prolazi čekić), zagrijavamo vrh , zatim crtežom „pužem“ na površini lima, uklanjamo i kaljavamo ga.

Elektroda se također koristi za skupljanje lima. Koristi se za točkasto zagrijavanje deformiranog područja . Zahvaljujući preciznom radu elektroda pomaže u uklanjanju naprezanja i vraćanju površine lima u izvorni oblik . Idealan je za popravke udubljenja i deformacija u procesima koji zahtijevaju točnost i otpornost na visoke temperature .

• Duljina: 305 mm
• Promjer: 10 mm
