Jednostrana univerzalna prototipna pločica 100 x 150 mm

Rosfix jednostrana univerzalna ploča 100 × 150 mm Tiskani prototip Ploča

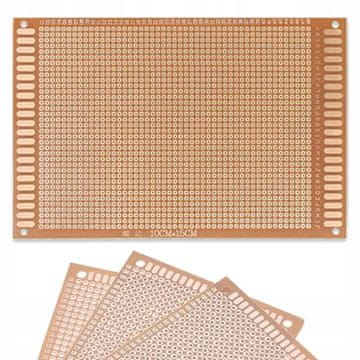

Jednostrana univerzalna ploča dimenzija 100 × 150 mm, dizajnirana za izradu prototipnih sklopova korištenjem komponenti s prolaznim rupama (THT) kao što su otpornici, kondenzatori, LED diode i integrirani sklopovi u DIP kućištima. Ploča omogućuje sastavljanje bilo kojeg elektroničkog sklopa zahvaljujući rupama s razmakom od 2,54 mm raspoređenim u pravokutnu matricu.

Ploča je opremljena s dva reda ovalnih pločica na svakoj od kraćih stranica, što omogućuje praktično lemljenje tankih žica. Metalizirane rupe nisu povezane unaprijed definiranim putovima, što omogućuje potpunu slobodu u planiranju veza između komponenti.

Tanka žica (kynar) ili izolirane višežilne žice mogu se koristiti za izradu kratkospojnika između lemnih pločica. Četiri rupe za montažu omogućuju praktičnu montažu ploče u kućište prototipa uređaja ili na stalak.

✳️ Primjena:

Univerzalne ploče idealne su za montažu izdržljivih elektroničkih sklopova pomoću lemljenja, dok probne ploče omogućuju konstrukciju sklopova bez lemljenja, što omogućuje ponovnu upotrebu komponenti.

✳️ Specifikacija:

• Dimenzije: 100 × 150 mm
• Montaža: Prolazna rupa (THT)
• Raster rupa: 2,54 mm
• Montažne rupe: 4, simetrično postavljene u kutovima
