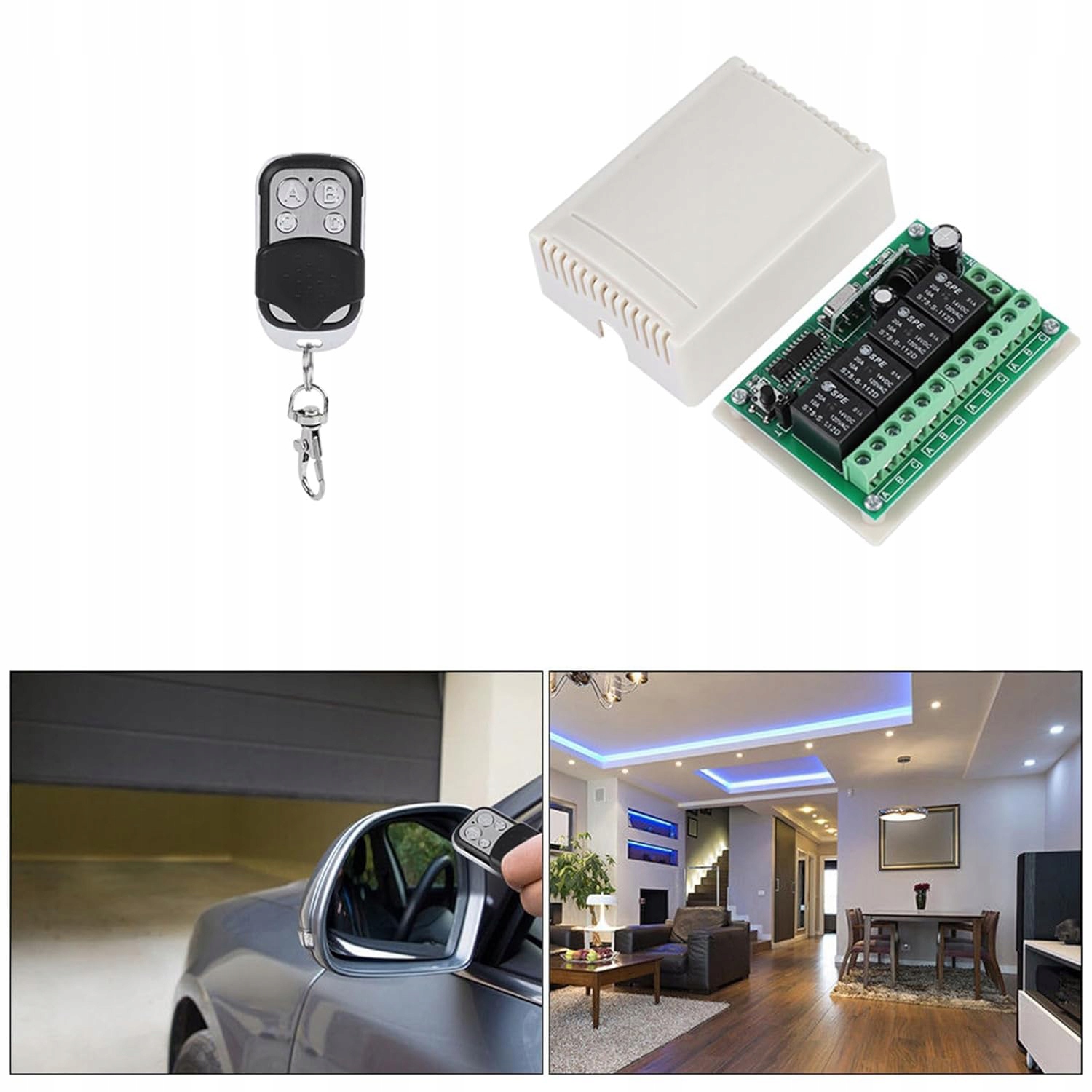

Relejni modul s daljinskim upravljačem 433MHz

✅ Releji: 4 u zatvorenom kućištu

✅ Domet: do 100m na otvorenom prostoru

✅ Broj tipki na daljinskom upravljaču: 4 (s (poklopac za sprječavanje slučajnog pritiskanja)

Ovaj relejni modul s daljinskim upravljačem od 433 MHz svestrano je rješenje za razne primjene upravljačkih sustava. Idealan je za kućnu automatizaciju, sigurnosne sustave, daljinsko upravljanje rasvjetom i električnim uređajima. Zahvaljujući mogućnosti odabira različitih načina rada, modul nudi fleksibilnost i jednostavnost programiranja, omogućujući prilagođavanje individualnim potrebama korisnika.

Zahvaljujući robusnoj konstrukciji, velikom dometu do 100 m i jednostavnom programiranju, modul je pouzdan i praktičan alat koji će povećati udobnost i funkcionalnost u bilo kojoj primjeni.

✳️ Specifikacija:

✔️ Napon napajanja: 12V DC

✔️ Frekvencija: 433MHz

✔️ Struja u stanju pripravnosti: ~5mA

✔️ Preklopljena struja (1 relej): cca. 35mA

✔️ Preklopljena struja (4 releja): cca. 140mA

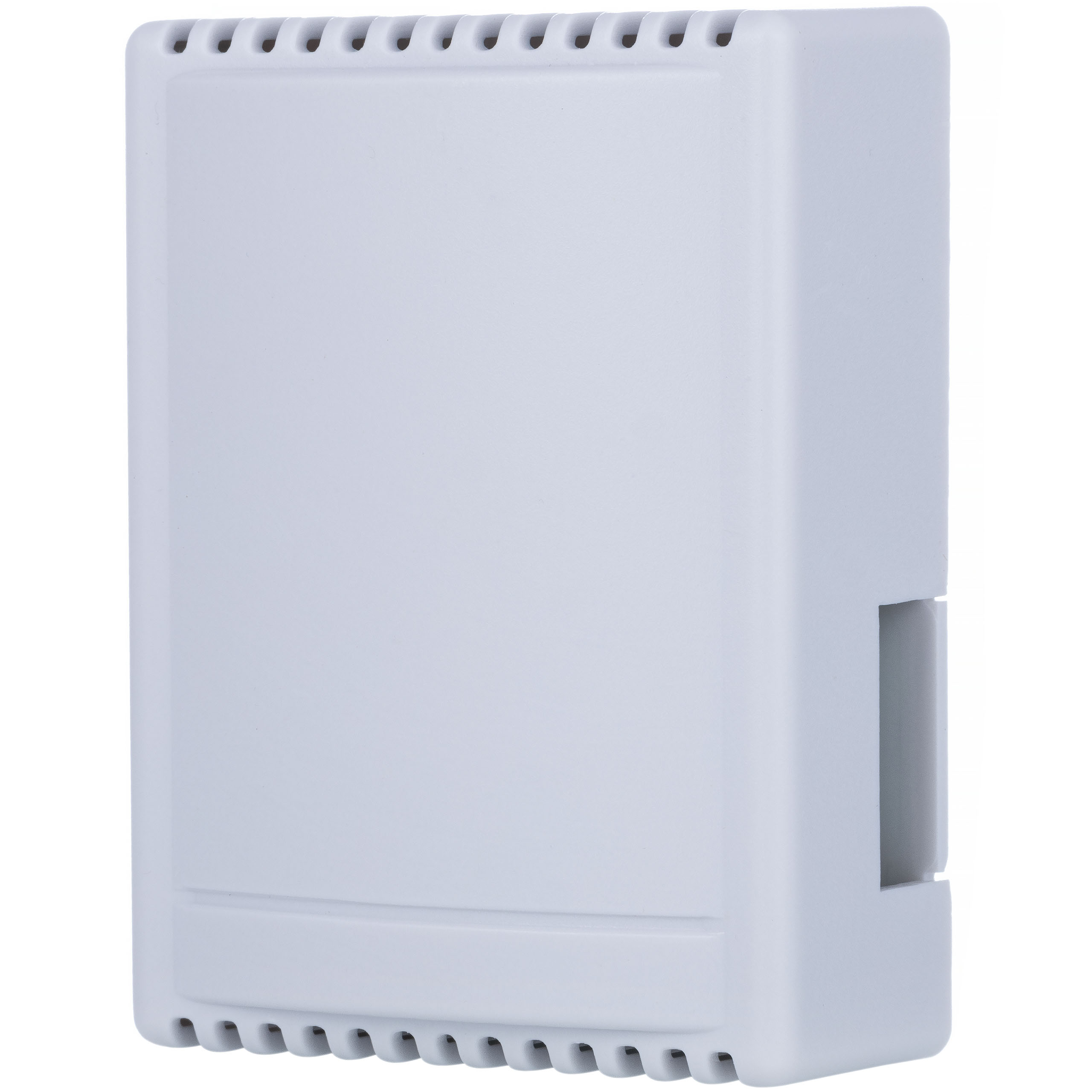

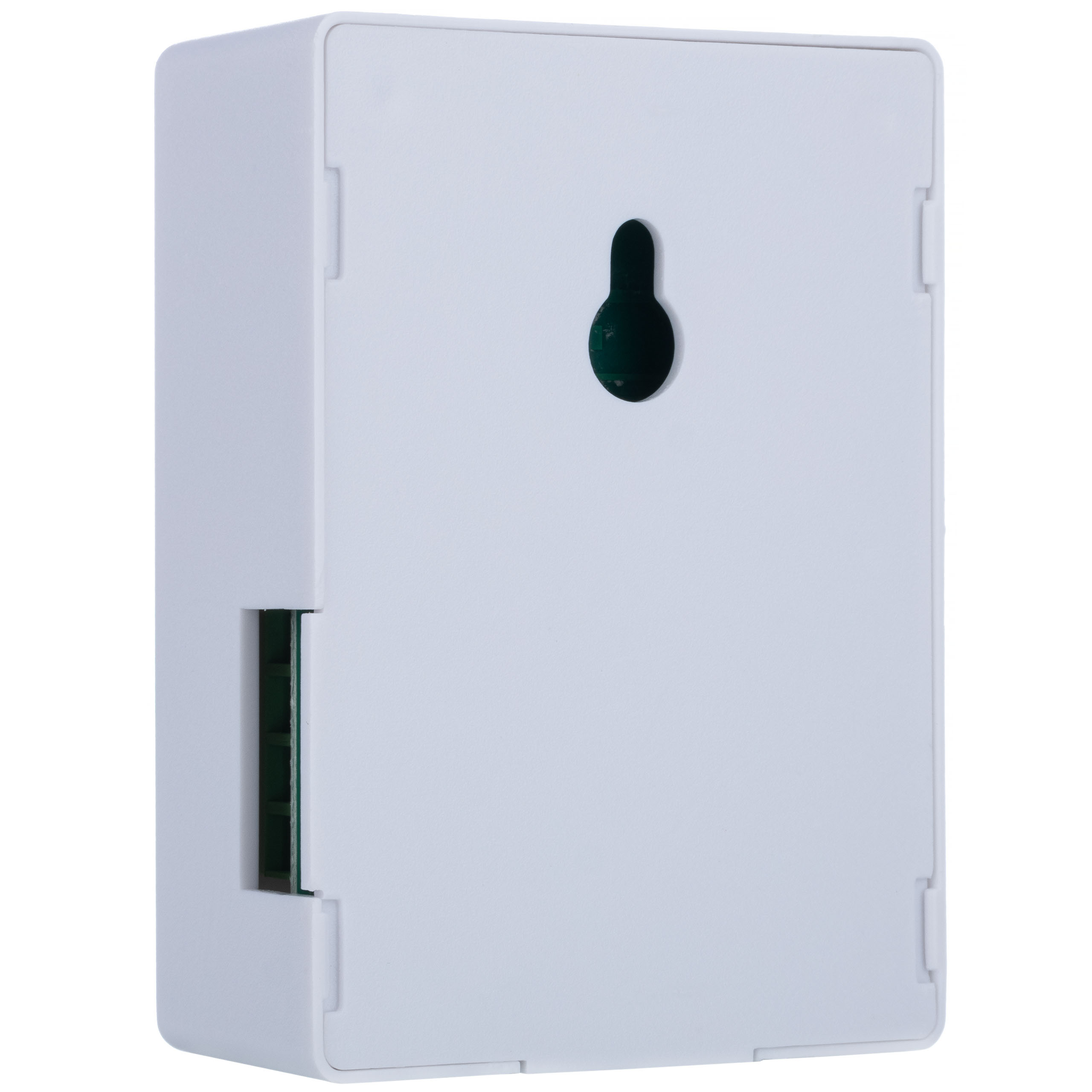

✔️ Dimenzije kućišta: 75mm x 54mm x 29mm

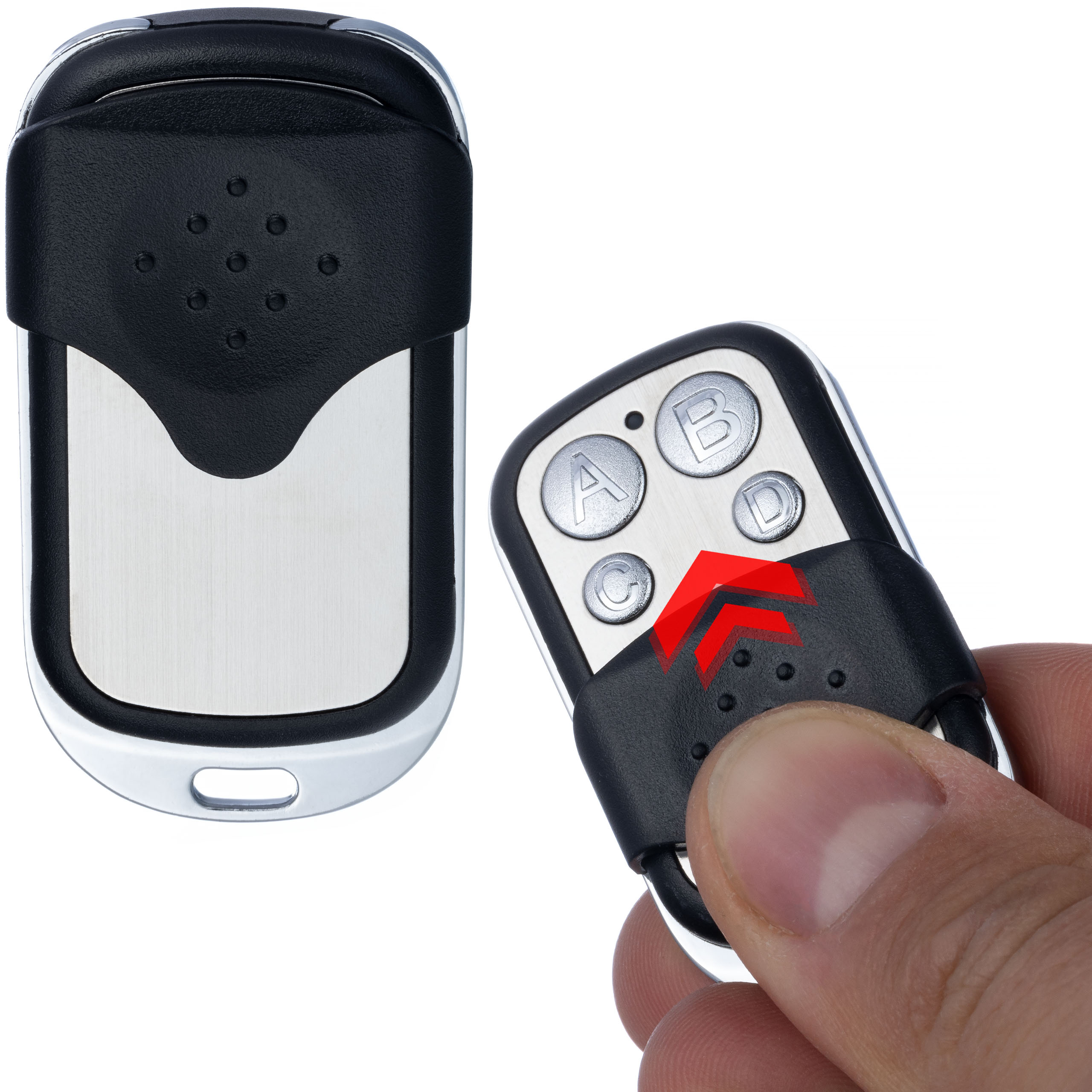

✔️ Dimenzije daljinskog upravljača: 55mm x 30mm x 14mm

✔️ Broj tipke na daljinskom upravljaču: 4 (s poklopcem)

✳️ Opis seta:

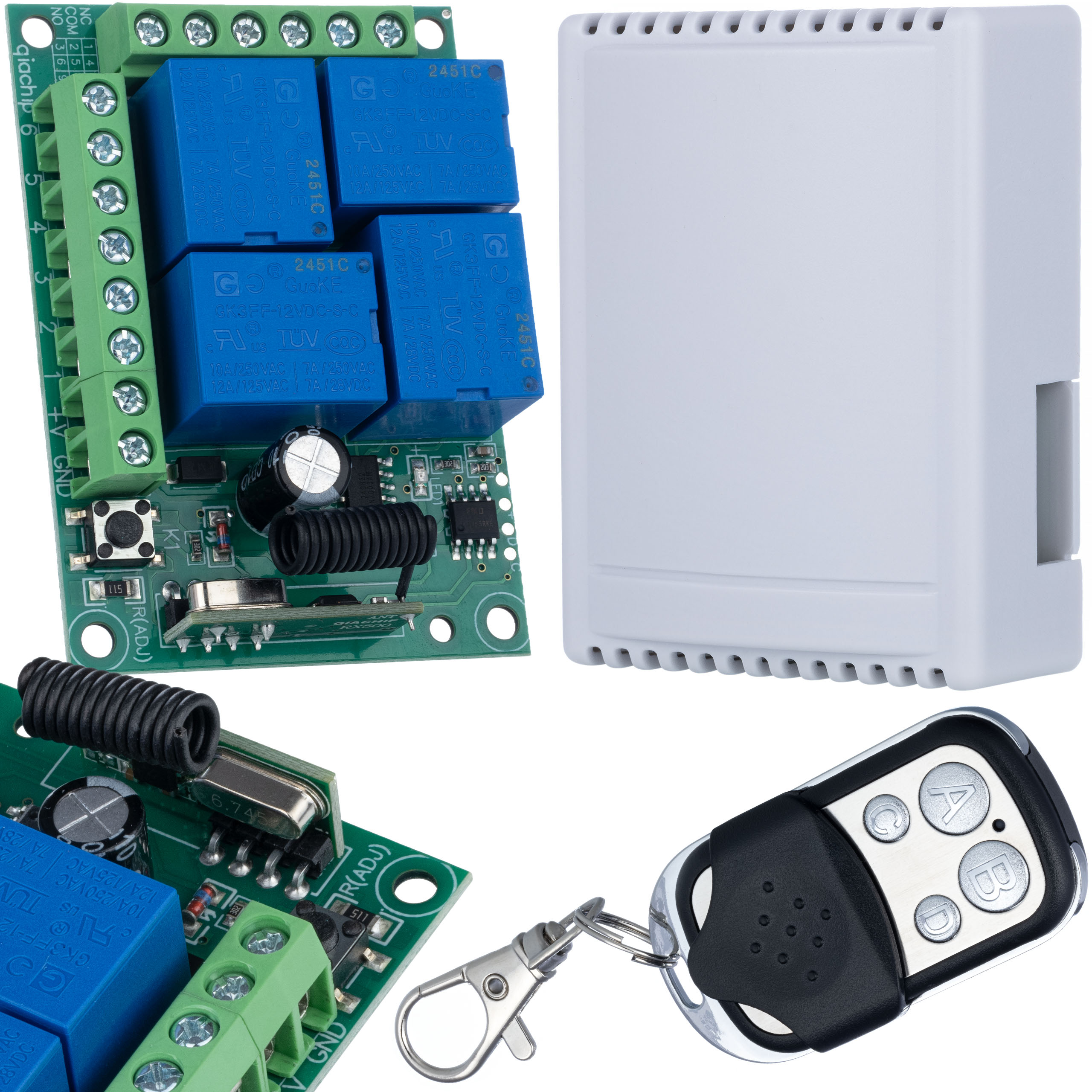

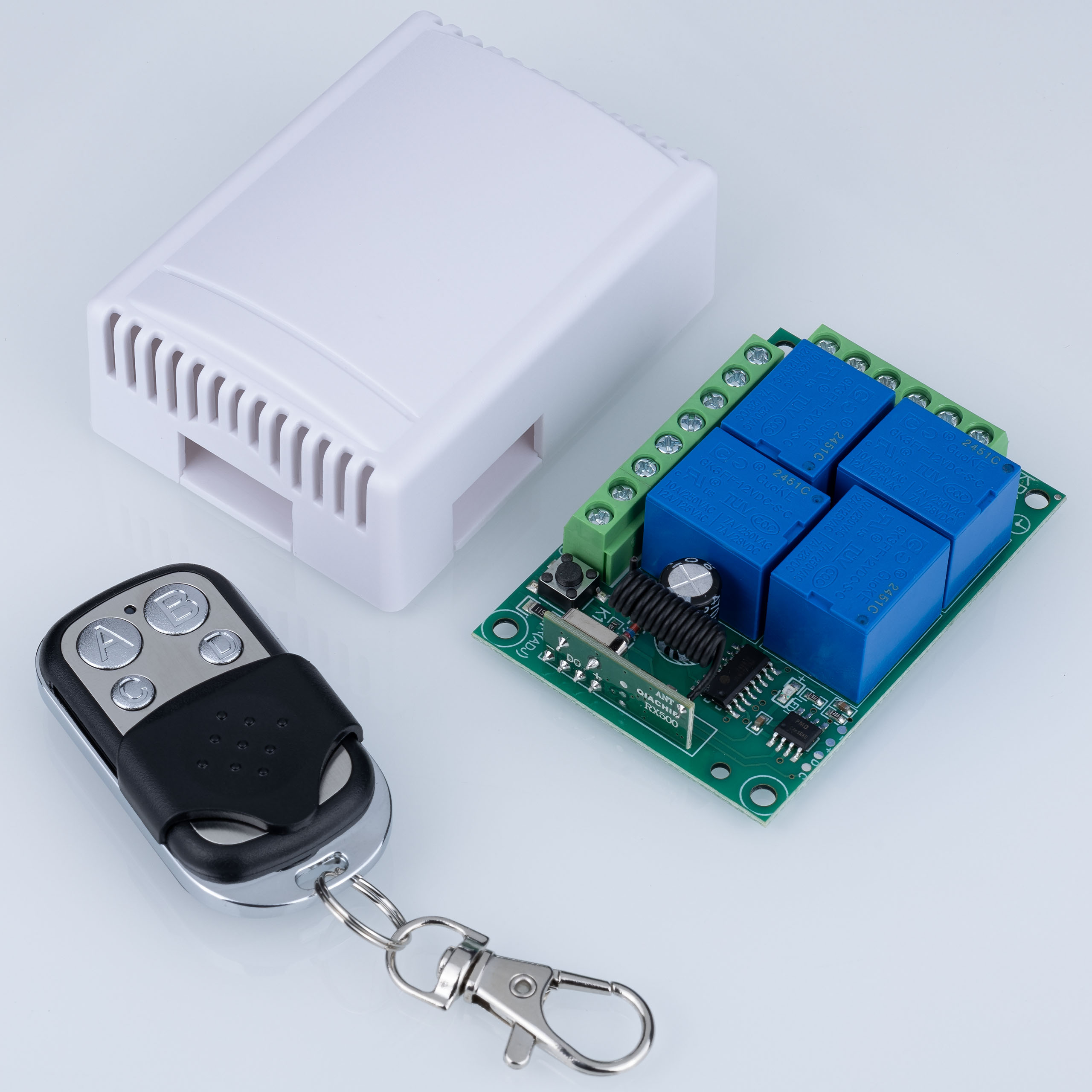

Set uključuje relejni modul s četiri releja, napajan s 12V DC i daljinski upravljač s četiri tipke i zaštitnim poklopcem. Uređaj radi na frekvenciji od 433MHz, što osigurava stabilan rad i veliki domet do 100m na otvorenom prostoru. Relejni modul smješten je u robusnom kućištu koje ga štiti od mehaničkih oštećenja.

✳️ Sastav seta:

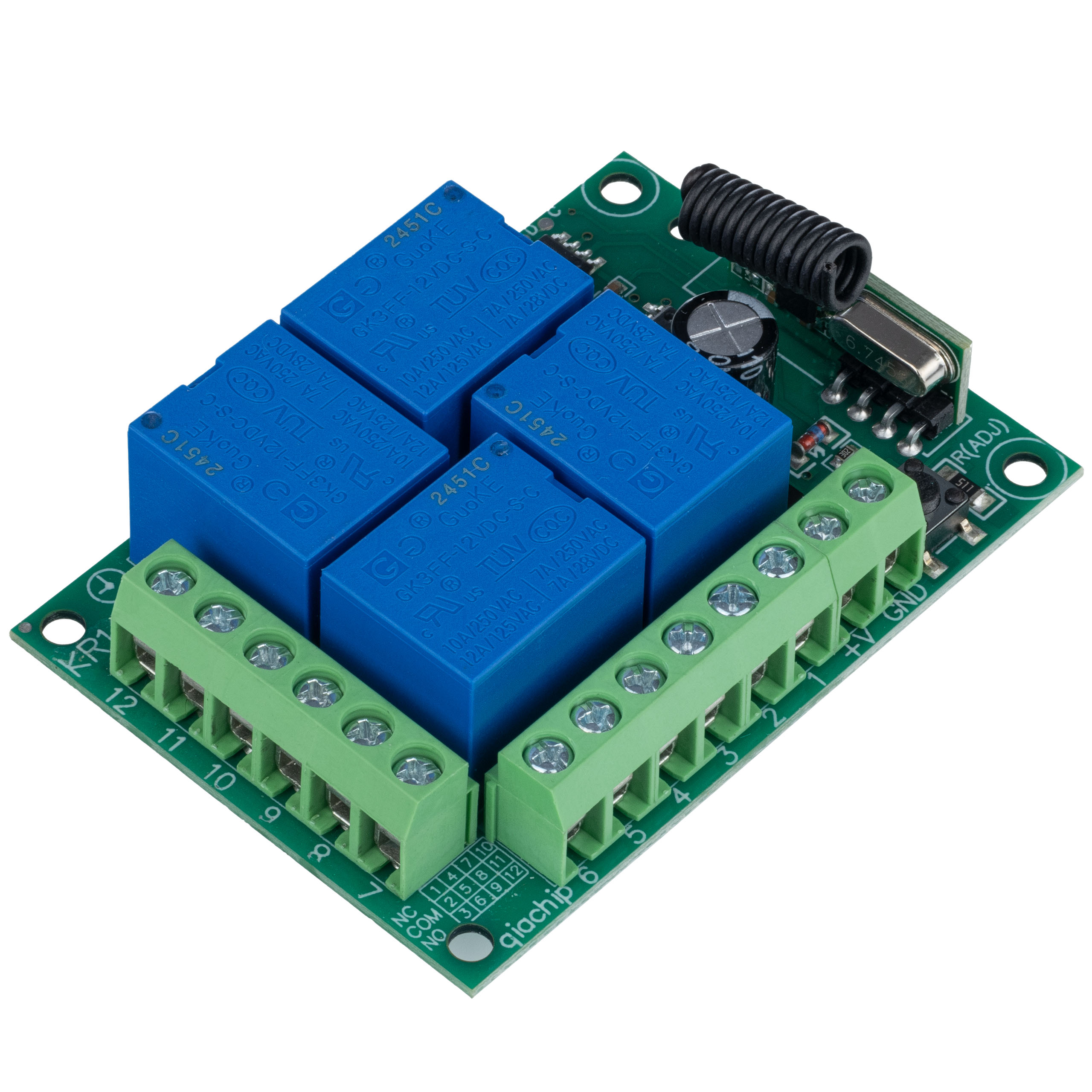

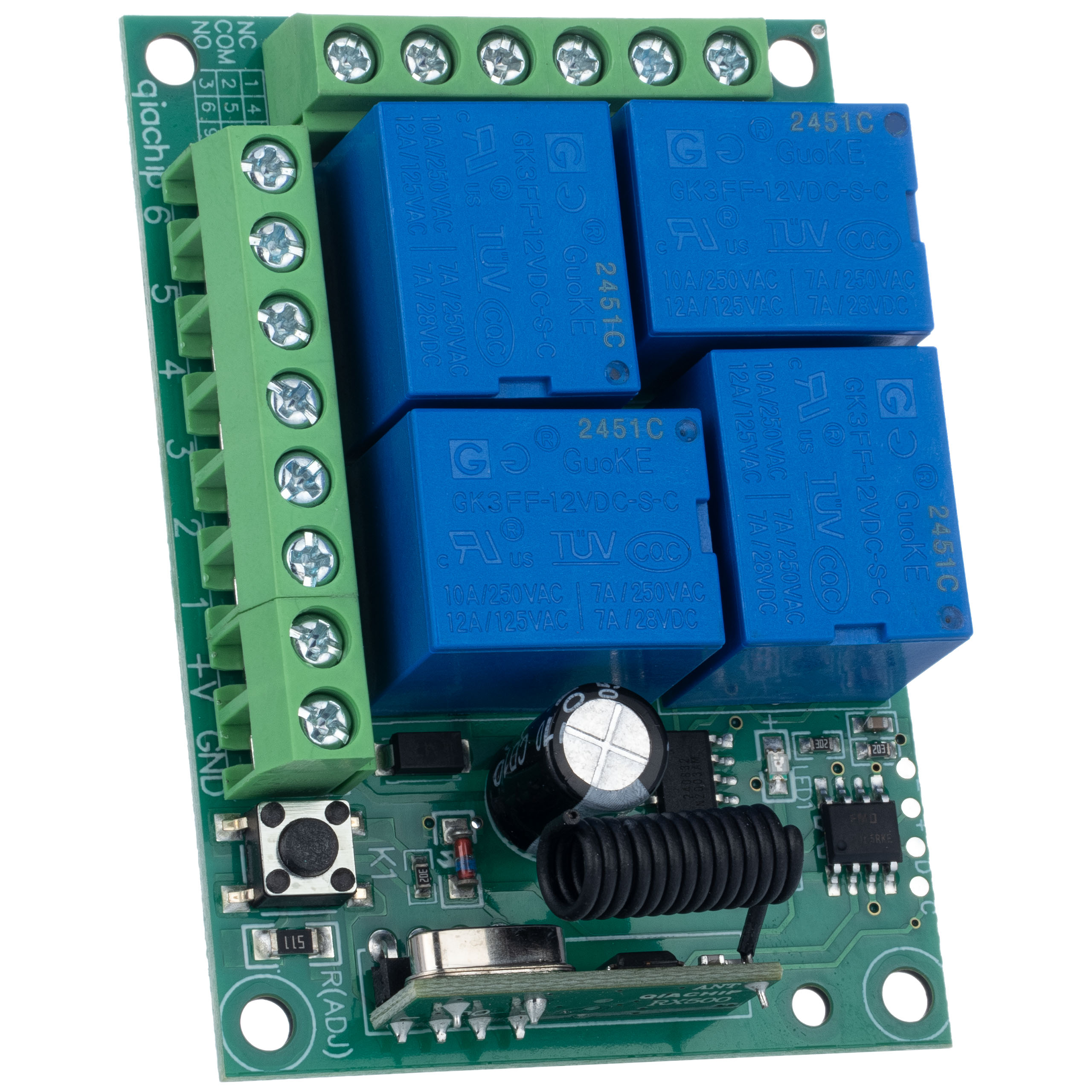

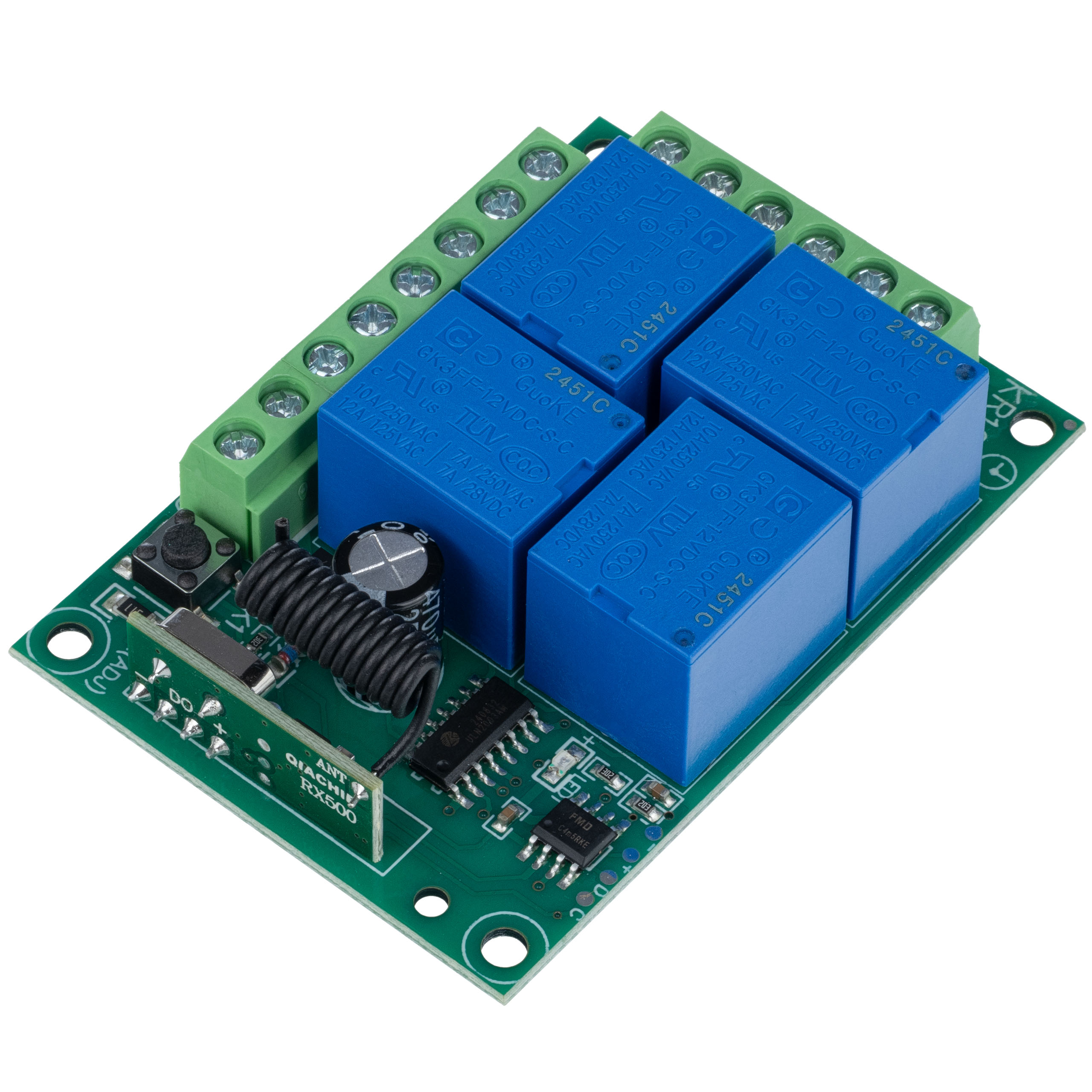

✔️ 1 x Modul s četiri releja

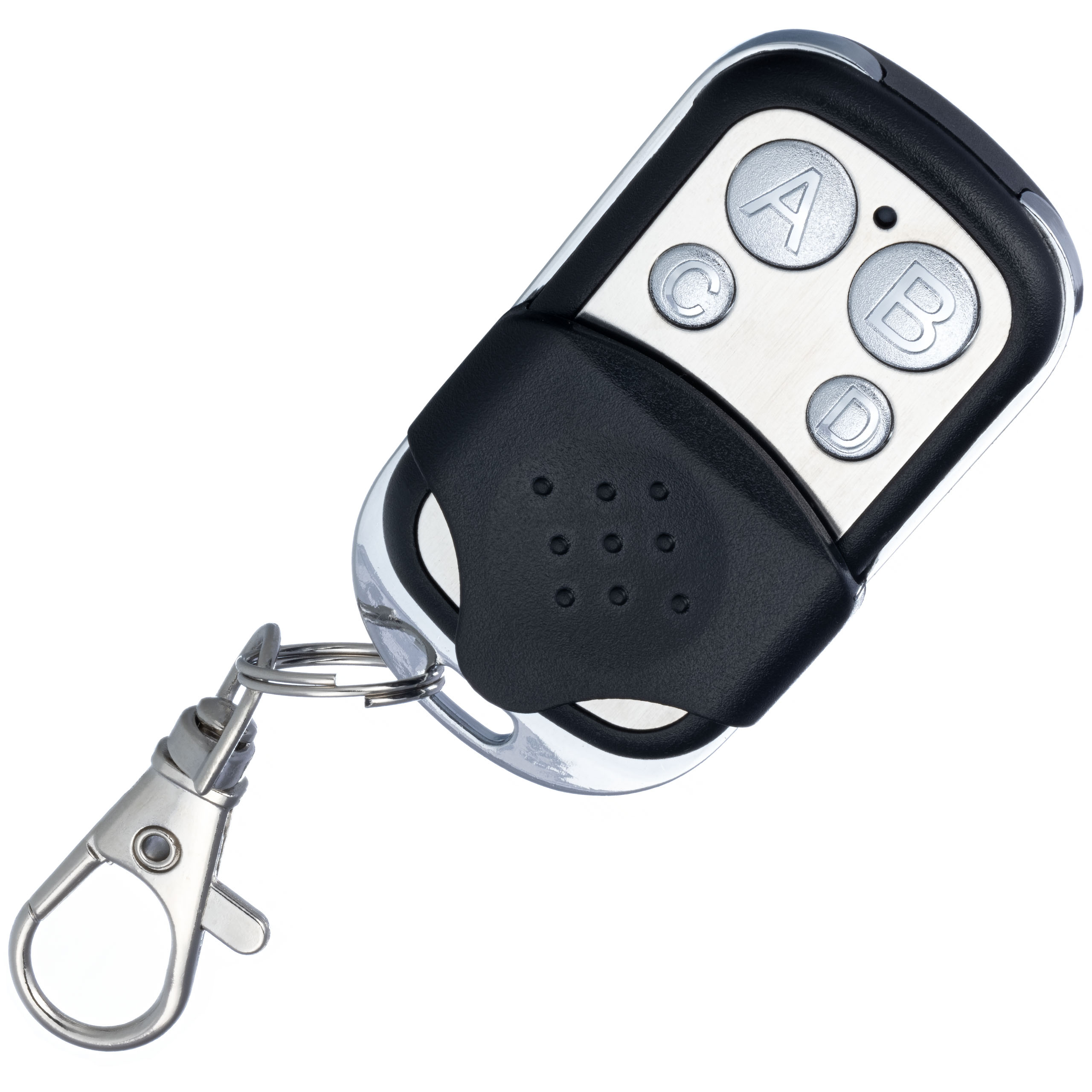

✔️ 1 x Daljinski upravljač (baterija uključena)

✳️ Sažetak proizvoda i primjena:

Relejni modul s daljinskim upravljačem od 433 MHz idealno je rješenje za daljinsko upravljanje raznim elektroničkim uređajima. Zahvaljujući velikom dometu i četiri kanala, omogućuje fleksibilno upravljanje opremom u domu, uredu ili radionici. Kompatibilnost s dodatnim daljinskim upravljačima iz naše ponude omogućuje vam proširenje sustava prema vašim individualnim potrebama.

Upute za programiranje i opis funkcije:

TRENUTNI način rada:

Relej se aktivira samo kada se pritisne gumb na daljinski upravljač pritisnut (npr. A, B, C ili D).

1. Kratko pritisnite tipku za programiranje jednom (LED će treptati dok je tipka pritisnuta).

2. LED će se upaliti nakon trenutka (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će nekoliko puta treptati (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D dodijeljene su memoriji – rade u trenutnom načinu rada, svaka od njih uključuje drugi relej.

JEDNA TIPKA Način rada PREKIDAČA:

Relej se uključuje tipkom (npr. A), nakon otpuštanja tipke ostaje uključen dok se ponovno ne pritisne ista tipka na daljinskom upravljaču.

1. Dvaput kratko pritisnite tipku za programiranje (LED će bljesnuti svaki put kada se tipka pritisne).

2. Nakon nekog vremena, LED će se upaliti (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D dodijeljene su memoriji – one rade U načinu rada s jednom tipkom, svaka od njih aktivira drugi relej.

Način rada s VARIJABILNOM PREKIDAČICOM:

Relej 1 se uključuje tipkom (npr. A), nakon pritiska tipke (npr. B), relej 1 se isključuje, a relej 2 dodijeljen tipki B se uključuje.

1. Kratko pritisnite tipku za programiranje 3 puta (LED će bljesnuti svaki put kada se tipka pritisne).

2. Nakon nekog vremena, LED će se upaliti (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D dodijeljene su memoriji – rade u načinu rada s promjenjivim prekidačem, svaka od njih aktivira drugi relej.

Način rada s JEDNOM TIPKOM (2 tipke) i način rada s TRENUTNIM PREKIDAČEM (2 tipke):

Kombiniranje dva načina rada.

1. Kratko pritisnite tipku za programiranje 4 puta (LED će bljesnuti svaki put kada se tipka pritisne).

2. LED će se upaliti nakon nekog vremena (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D su dodijeljene memoriji – 2 rade u načinu rada s jednom tipkom, 2 u načinu rada trenutnog prekidača.

Način rada s VARIJABILNIM PREKIDAČEM (2 tipke) i TRENUTNI (2 tipke):

Kombiniranje dva načina rada.

1. Kratko pritisnite tipku za programiranje 5 puta (LED će bljesnuti tijekom svakog pritiska tipke).

2. Nakon nekog vremena, LED će se upaliti (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D su dodijeljene memoriji – 2 rade u načinu rada s promjenjivim prekidačem, 2 u načinu rada s trenutnim prekidačem.

Način rada s VARIJABILNIM PREKIDAČEM (2 tipke) i PREKIDAČ S JEDNIM TIPKOM (2 tipke):

Kombinacija dva načina rada.

1. Kratko pritisnite tipku za programiranje 6 puta (LED će bljesnuti svaki put kada se pritisne tipka).

2. Nakon nekog vremena, LED će se upaliti (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D su dodijeljene memoriji – 2 rade u načinu rada s promjenjivom sklopkom, 2 u načinu rada s jednom tipkom.

Način rada s VARIJABILNOM PREKIDAČICOM (2 tipke) i VARIJABILNA PREKIDAČICA (2 tipke):

Kombinacija ista dva načina rada.

1. Kratko pritisnite tipku za programiranje 7 puta (LED će bljesnuti svaki put kada se pritisne tipka).

2. Nakon nekog vremena, LED će zasvijetliti (modul čeka pritisak tipke).

3. Pritisnite tipku A.

4. LED će bljesnuti nekoliko puta (signal uspješnog programiranja).

5. Sve tipke na daljinskom upravljaču A, B, C, D dodijeljene su memoriji – 2 rade u načinu rada s promjenjivim prekidačem, 2 u načinu rada s promjenjivim prekidačem.

Brisanje memorije modula:

Briše sve memorirane tipke/daljinske upravljače.

1. Kratko pritisnite tipku za programiranje 8 puta (LED će bljesnuti svaki put kada se pritisne tipka osim osmog).

2. LED će bljesnuti nekoliko puta, signalizirajući brisanje svih daljinskih upravljača i tipki iz memorije modula.
