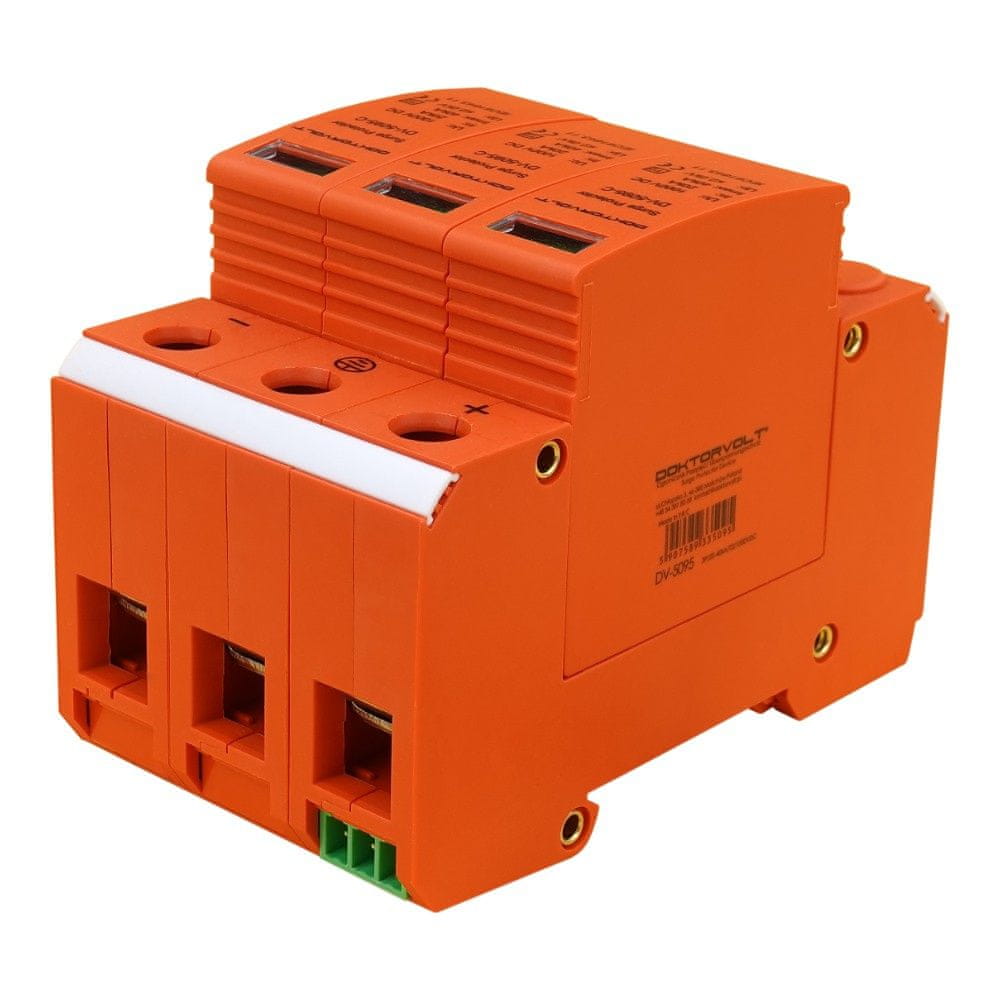

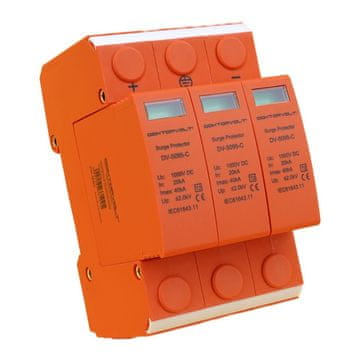

DOK ODVODNIK PRENAPONA 3P 1000V DC T2 ZA FOTONAPONSKE INSTALACIJE
Opis
Odvodnik prenapona 1000 V DC
3P 20–40 kA klasa T2
⭐⭐⭐⭐⭐
➡️ Odvodnik prenapona je uređaj koji štiti od prolaznih prenapona, ograničavajući učestalost i trajanje prateće struje. Uređaji se nazivaju i odvodnici munje, odvodnici prenapona ili varistori. Odvodnici prenapona štite uređaje spojene na mrežu i također su bitan element zaštite solarnih instalacija.
➡️ Odvodnici prenapona tipa 2 (T2 ili klase C) koriste se za odvod prenapona uzrokovanih preopterećenjima koja nastaju kao posljedica preklapanja u strujnom krugu (oblik vala 8/20 μs). Odvodnici prenapona tipa 2 trebaju se ugraditi nizvodno od glavnih razvodnih ormara (koji također sadrže odvodnike tipa 1) distribucijske mreže, u podrazvodnim ormarima (i u višestambenim zgradama u razvodnim ormarima pojedinih stanova).
⭐⭐⭐⭐⭐
Značajke odvodnika prenapona DV-5095:
✔️ Zaštita električnih instalacijskih uređaja od utjecaja prenapona
✔️ Zaštita fotonaponskih instalacija i priključenih uređaja
✔️ Odvodnik tip T2 (klasa C)
✔️ Montaža na DIN šinu (TH/TS 35)
✔️ Sukladno standardu IEC (EN) 61643–11
✔️ Maksimalni presjek priključene žice: 35 mm 2
✔️ 3-modul
✔️ Nazivni napon 1000 V DC (istosmjerna struja)
✔️ Potreban osigurač 32 A
✔️ Razina naponske zaštite do 2 kV
✔️ Opremljen dodatnim kontaktom 1× NO 1× NC
✔️ Odvodnici imaju dodatne kapice za pokrivanje montažnih rupa
❗ Odabir i ugradnju odvodnika prenapona smiju obavljati samo ovlaštene, kvalificirane osobe, a ovisi o vrsti korištenog sustava zaštite od munje i vrsti mreže. ❗
| primjena |
za zaštitu električnih uređaja fotonaponske instalacije od učinaka prenapona |
| indikator rada |
zelena – zaštita crvena – nema zaštite |
| klasa zaštite |
T2 |
| broj modula |
3 |
| sukladnost sa zahtjevima klase |
T2 |
| maksimalni radni napon Uc | 1000 V DC |
| ispitna struja (8/20) I n |
20 kA |
| maks. struja (8/20) I maks. |
40 kA |
| razina naponske zaštite Up |
≤ 2 kV |
| potrebna zaštita | 32A |
| spojevi maks. | 35mm 2 |
| izvedba | Varistor |
| Klasa zaštite |
IP20 |
| Temperatura skladištenja |
od –30 o C do +70 o C |
| Radna temperatura okoline |
od –30 do +50 o C |
| montaža na šinu |
DIN (TH/TS 35) |
| deklaracije |
CE, IEC61643–11 |
| marka |
Doktorvolt |
| kataloški broj |
DV-5095 |
