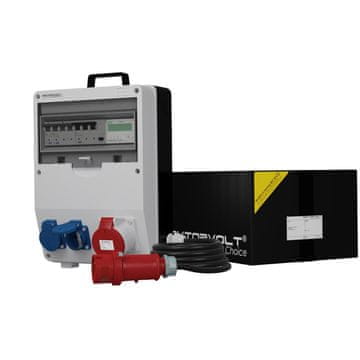

Zaštićena razvodna ploča za zgradu TD-S/FI SKH 32A 2×230V s mjeračem potrošnje energije i kabelom 5×4mm2 Mennekes Doktorvolt® utičnice

Njemački Schuko sustav utičnica

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI SKH 32A 2×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice 230 V 16 A i 400 Utičnica V 32 A, proizvođača Mennekes

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremna za spajanje,

✔️ zaštita utičnica od prevelike struje,

✔️ zaštita od neizravnog kontakta,

✔️ opremljena mjeračem potrošnje energije.

➡️ Električna razvodna ploča TD-S/FI SKH 32A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samostalne gradnje kuća,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena razvodna ploča zgrade opremljena je s:

✔️ dvije utičnice 2× 230 V 16 A s IP 54 klasom zaštite,

✔️ 1× 400 V 32 A utičnicom s IP 44 klasom zaštite,

✔️ zaštita od prekomjerne struje 230V utičnica 1 x C16 1P 10kA,

✔️ zaštita od prekomjerne struje za utičnicu 1 x C32 3P 10kA,

✔️ diferencijalni prekidač 40A 30mA 4P,

✔️ ožičenje,

✔️ mjerač potrošnje energije,

✔️ priključni kabel 5×4mm2 cca. 1m .

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	365 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
ručka	da
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijaka	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-21
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P Tip A RCCB
utičnice za napajanje	1 × 32A 5P 400V IP44 crvena Tip 3451 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	1 x C32 3P 10kA
230V utičnice	2 × 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav
prekostrujna zaštita za 230V utičnice	1 x C16 1P 10kA
spojna sabirnica	3F 7M 12mm2 sa setom kapica
Brojilo potrošnje električne energije	LE-02d MID F&F 3 × 230 / 400 V AC 3 × 5 (80) A
ostale komponente	2× CLIPFIX 35–5 krajnji držač Phoenix Contact
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i standardi za minijaturne prekidače	CSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena Upravljački kabel H07V-K 2,5, 4 mm2 crna Upravljački kabel H07V-K 2,5, 4 mm2 plavi
standardi i certifikati	CPR RoHS CE
priključni kabel	5×4mm2 cca. 1 m Guma H07RN-F OnPD
priključni utikač	ProTOP CEE utikač 32A 5P 400V IP44 Mennekes
Opće informacije
nazivna struja	32 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,8
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-9870-D
EAN	5903260279870
