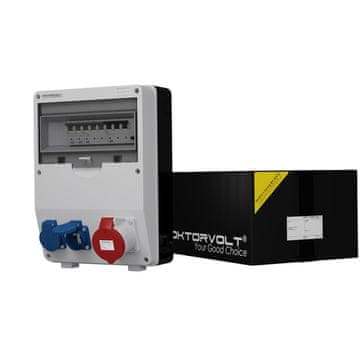

Zaštićena razvodna ploča za zgradu TD-S/FI 32A 2×230V utičnice Mennekes Doktorvolt®

⭐⭐⭐⭐⭐

➡️Električna razvodna ploča TD-S/FI 32A 2×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice od 230 V 16 A i jednom Mennekes utičnicom od 400 V 32 A,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ klasa nepropusnosti IP 44,

✔️ spremno za spajanje,

✔️ zaštita utičnice od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI 32A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ dvije utičnice 2× 230V 16A s IP 44 klasom zaštite,

✔️ utičnicom za napajanje 400V 32A s IP44 klasom zaštite,

✔️ nadstrujnom zaštitom utičnica 230V 2 x C16 1P 10kA,

✔️ nadstrujnom zaštitom utičnice za napajanje C32 3P 10kA,

✔️ diferencijalnim prekidačem 40A 30mA 4P,

✔️ set vijaka za montažu s čepovima,

✔️ ožičenje.

➡️ Doktorvolt® je u proces razvodnih ploča implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Modularne utičnice i uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač SEZ 40A 30mA 4P Tip A RCCB
utičnice za napajanje	32A 5P 400V IP44 crvena Tip 3451 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	C32 3P 10kA SEZ-KROMPACHY
230V utičnice	2 × 230V 16A 11111 IP44 2P+E Mennekes Francuski sustav (s uzemljenjem)
zaštita od prekomjerne struje za 230V utičnice	2 x C16 1P 10kA SEZ-KROMPACHY
spoj sabirnice	3F 8M 12mm2 sa setom kapica
ostale komponente	set vijaka za montažu s kapicama 2× CLIPFIX 35–5 krajnji držač Phoenix Contact
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
certifikati i norme za minijaturne prekidače	CSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
proizvođač ožičenja	Bitner
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena. Upravljački kabel H07V-K 2,5, 4 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V 50Hz AC
ICC	≤ 10 kA
RDF	0,7
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-6930-F
EAN	5904730356930
