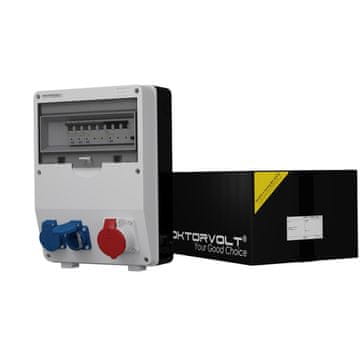

Zaštićena razvodna ploča za zgradu TD-S/FI 16A 2×230V Mennekes Doktorvolt® utičnice

Njemački Schuko sustav utičnica

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI 16A 2×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice 230 V 16 A i jednom utičnicom za napajanje 400 V 16 A,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ klasa nepropusnosti kućišta IP 44,

✔️ spremno za spajanje,

✔️ zaštita od prekomjerne struje električnih utičnica i utičnica od 230 V,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI 16A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena razvodna ploča zgrade opremljena je sa:

✔️ utičnicom 1× 400V 16A s IP 44 klasom zaštite,

✔️ dvije utičnice 2× 230V 16A s IP 54 klasom zaštite,

✔️ nadstrujnom zaštitom utičnice 1 x C16A 3P 10kA,

✔️ nadstrujnom zaštitom utičnica 230V 2 x C16 1P 10kA,

✔️ diferencijalni prekidač 40A 30mA 4P,

✔️ set vijaka za montažu s čepovima,

✔️ ožičenje.

➡️ Doktorvolt® je implementirao sustav upravljanja certificiran od strane TÜV SÜD-a u proizvodnji razvodnih ormara:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 200 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Modularne utičnice i uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P Tip A RCCB
utičnice za napajanje	1 × 16A 5p 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	1 x C16 3P 10kA
230V utičnice	2 × 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav
zaštita od prekomjerne struje za 230V utičnice	2 x C16 1P 10kA
spojna sabirnica	3F 8M 12mm2 sa setom završnih kapica
ostale komponente	set vijaka za montažu s čepovima 2× krajnji držač CLIPFIX 35–5 Phoenix Contact
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
certifikati i standardi prekidača	ČSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
proizvođač ožičenja	Bitner
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena Upravljački kabel H07V-K 2,5 mm2 crna Upravljački kabel H07V-K 2,5 mm2 plava
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,9
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-6718-D
EAN	5904730356718
