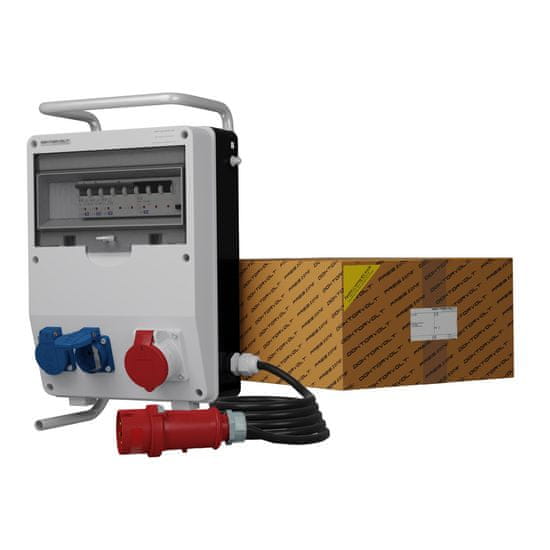

Zaštićena razvodna ploča za zgradu s kabelom 5×4mm2 TD-S/FI SKHU 16A 2×230V Montirana na stabilno postolje
Njemački sustav utičnica 230V – Schuko

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI SKHU 16A 2×230V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s dvije utičnice 230 V 16 A i 1× Utičnica 400 V 16 A marke Mennekes,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ montirana na stabilnom stalku,

✔️ klasa zaštite kućišta IP 44,

✔️ spremna za spajanje,

✔️ zaštita utičnice od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI SKHU 16A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ dvije utičnice 2× 230V 16A s IP 54 klasom zaštite,

✔️ utičnicom za napajanje 1× 400 V 16 A s IP 44 klasom zaštite,

✔️ nadstrujnom zaštitom utičnica 230V 2 x C16 1P 10kA ,

✔️ nadstrujnom zaštitom utičnice za napajanje C16 10kA 3P,

✔️ diferencijalnim prekidačem 40A 30mA 4P,

✔️ priključni kabel 5×4mm2 s utikačem 32A 5P 400V Mennekes,

✔️ postolje za građevinsku razvodnu ploču,

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm 4 95 × 250 × 185 mm (s postoljem)
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
ručka	aluminijski stalak s ručkom
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijaka	nehrđajući čelik
materijal brtve	EPDM guma
PG kabelska uvodnica uključena	1× PG-21
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P tip A RCCB
utičnice	1 × 16 A 5P 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice	1 x C16 10kA 3P
utičnice 230V	2 × 230V 16A Mennekes 11011 IP54 2P+E Schuko
zaštita od prekomjerne struje za 230V utičnice	2 x C16 1P 10kA
spojna sabirnica	3F 8M 12mm2 sa setom završnih kapica
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za prekidače	IEC 61008–1 EN 61008–1 PN-EN-61008–1 VDE
Ožičenje
Vrsta ožičenja	Upravljački kabel H07V-K 2,5 mm2 žuto-zeleni. Upravljački kabel H07V-K 2,5 mm2 crni Upravljački kabel H07V-K 2,5, 4 mm2 plavi
priključni kabel	5× 4mm2 H07RN-F cca. 90 cm
priključni utikač	CEE utikač ProTOP 32A 5P 400V IP44 Mennekes
Opće informacije
nazivna struja	32 A
nazivni napon	230 / 400 V 50Hz AC
ICC	≤ 10 kA
RDF	0,7
Podaci o proizvođaču
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-0120-D
EAN	5907589330120
