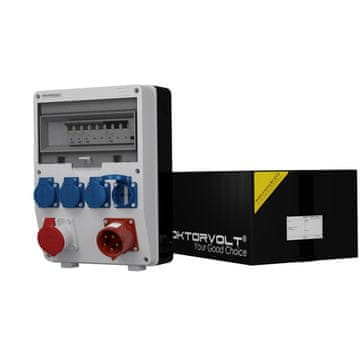

Zaštićena razvodna ploča za zgradu s prijemnom utikačem TD-S/FI 32A 16A 4×230V Schuko Doktorvolt®

Njemački sustav utičnica – Schuko

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI 32A 16A 4×230V Schuko Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s četiri utičnice 230 V 16 A, utičnicom 32 A 400 V prijemni utikač i Mennekes utičnica od 16 A 400 V,

✔️ zaštita od prekomjerne struje utičnica,

✔️ zaštita od neizravnog kontakta,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ klasa nepropusnosti IP 44,

✔️ spremno za spajanje.

➡️ TD-S/FI 32A 16A 4×230V Schuko Doktorvolt® električna razvodna ploča, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samostalne gradnje kuća,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ utičnicom 1× 400V 16A s IP 44 klasom zaštite,

✔️ prijemnikom 1× 400V 32A s IP 44 klasom zaštite

✔️ četiri utičnice 4× 230V 16A s IP 54 klasom zaštite,

✔️ diferencijalnim prekidačem 40A 30mA 4P tip A .

✔️ zaštita od prekomjerne struje za utičnicu C16 3P 10kA,

✔️ zaštita od prekomjerne struje za utičnicu 230 V 2 x C16 1P 10kA,

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670

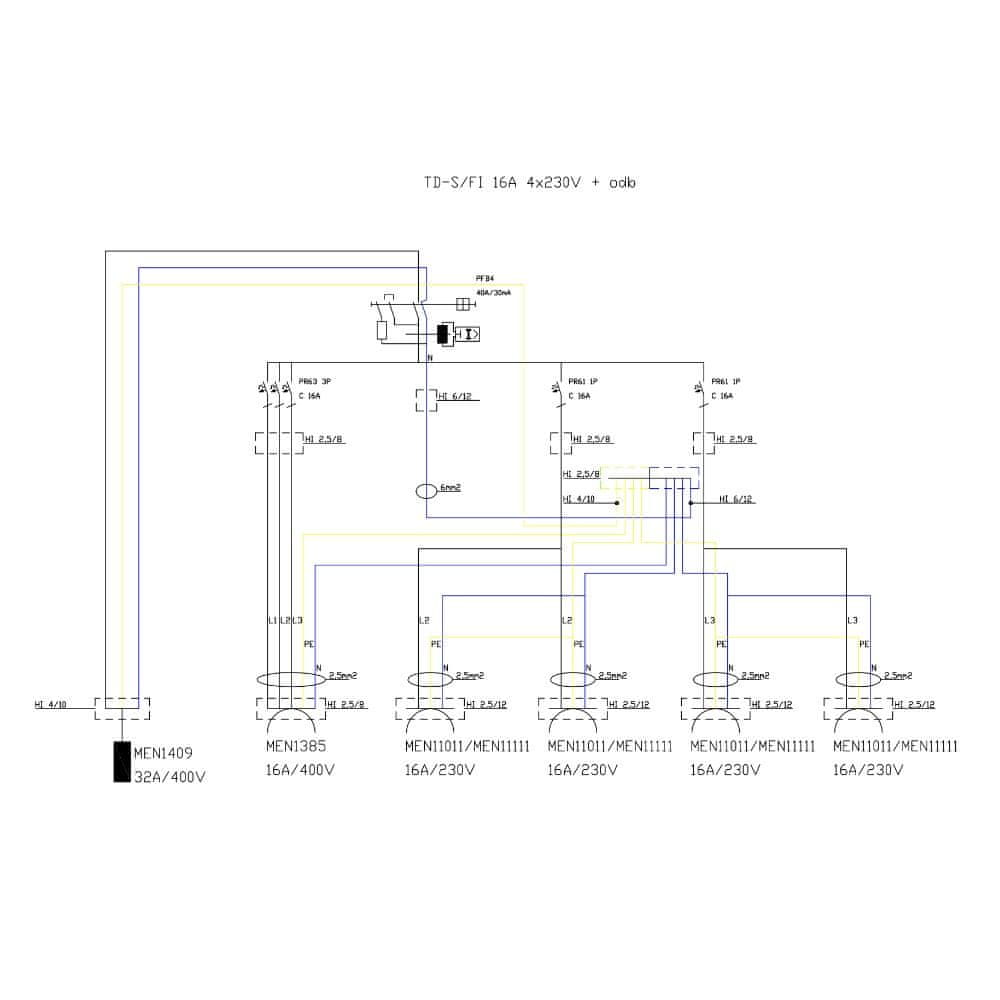

Modularne utičnice i uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P Tip A RCCB
utičnice za napajanje	16A 5P 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice za napajanje	C16 3P 10kA
230V utičnice	4× 230V 16A Mennekes 11011 IP54 2P+E Schuko
zaštita od prekomjerne struje za 230V utičnice	2 x C16 1P 10kA
spojna sabirnica	3F 8M 12mm2 sa setom kapica
prijemnik	32A 5P 6h 400V IP44 Typ 1409 Mennekes
ostale komponente	set vijaka za montažu s čepovima 2× CLIPFIX 35–5 krajnji držač Phoenix Contact
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i standardi prekidača	IEC 61008–1 EN 61008–1 PN-EN-61008–1 VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zeleni. Upravljački kabel H07V-K 2,5, 4 mm2 crni Upravljački kabel H07V-K 2,5, 4, 6 mm2 plavi
Opće informacije
nazivna struja	32 A
nazivni napon	230 / 400 V 50Hz AC
ICC	≤ 10 kA
RDF	0,8
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-2534-D
EAN	5905669992534
