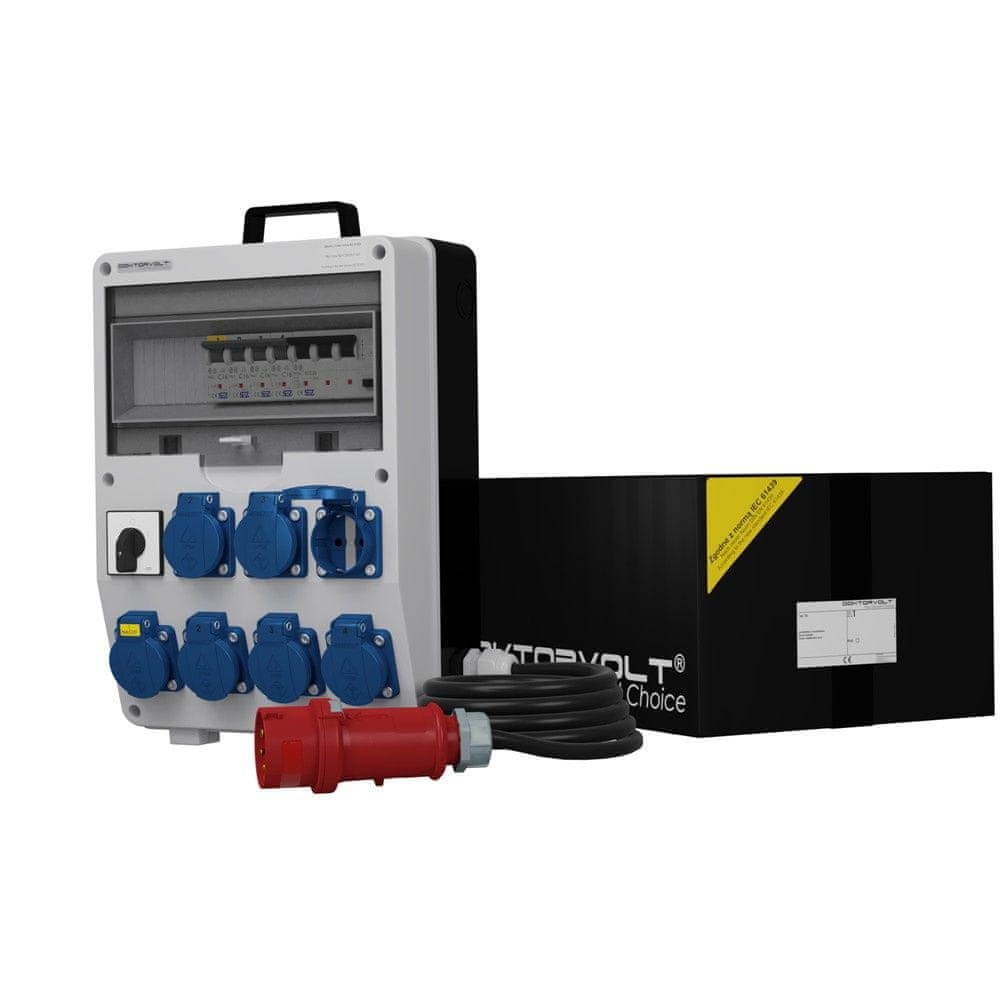

Zaštićena razvodna ploča za zgradu s kabelom 5×2,5 mm2 i 0–1 grebenastim prekidačem TD-S/FI SKH 7×230 V Mennekes Doktorvolt® utičnice

Njemački Schuko sustav utičnica

⭐⭐⭐⭐⭐

➡️ TD-S/FI SKH 7×230 V Doktorvolt® električna razvodna ploča, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno sa sedam utičnica 7× 230 V 16 A (šest utičnica kontroliranih pomoću sklopka)

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremno za spajanje,

✔️ zaštita utičnice od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI SKH 7×230 V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samogradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je sa:

✔️ utičnice 7× 230 V 16 A s IP 54 klasom zaštite,

✔️ zaštita od prekomjerne struje za 230 V utičnice 4 x C16 1P 10kA ,

✔️ set završnih kapica,

✔️ diferencijalni prekidač 40A 30mA 4P,

✔️ grebenasti prekidač 0–1 ,

✔️ spojni kabel 5×2,5 mm2 cca. 90 cm

✔️ ožičenje.

➡️ Doktorvolt® je u proces centrale implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	365 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
ručka	da
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijaka	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-21
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač 40A 30mA 4P tip A RCCB
230V utičnice	6× 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav (zaštićeno prekidačima i 0–1 sklopkom) 1× 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav (zaštićeno prekidačem)
prekostrujna zaštita utičnica 230V	3 x C16 1P 10kA 1 x C16 1P 10kA
spojna sabirnica	3F 8M 12mm2 sa setom završnih kapica
grebenasta sklopka	0–1 S40 JD 1104 A6
ostale komponente	2× krajnji držač CLIPFIX 35–5 Phoenix Contact
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za minijaturne prekidače	ČSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5 mm2 žuto-zeleni Upravljački kabel H07V-K 2,5 mm2 crni Upravljački kabel H07V-K 2,5, 6 mm2 plavi
standardi i certifikati	CPR RoHS CE
priključni kabel	5×2,5 mm2 cca. 90 cm Guma H07RN-F OnPD
priključni utikač	ProTOP CEE utikač 32A 5P 400V IP44 Mennekes
Opće informacije
nazivna struja	32 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,7
Podaci proizvođača
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-6169-D
EAN	5904730356169
