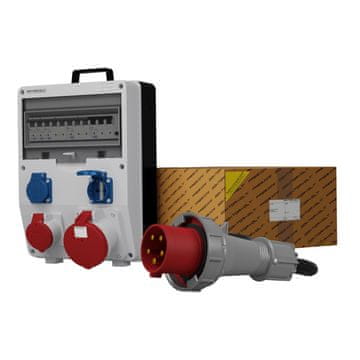

Zaštićena razvodna ploča za zgradu s kabelom 5×10mm2 TD-S/FI SKH 63A 16A 2×230V Montirana na stabilni metalni stalak
Njemački sustav utičnica 230V – Schuko

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI SKH 63A 16A 2×230VV Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljena s četiri 230 V Utičnice od 16 A, i dvije strujne utičnice 1× 400 V 16 A, 1× 400 V 63A proizvođača Mennekes,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ montirano na stabilan, metalni držač,

✔️ IP 44 klasa zaštite,

✔️ spremno za spajanje,

✔️ zaštitne utičnice od prekomjerne struje,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI SKH 63A 16A 2×230V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ prilikom samostalne gradnje kuće,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena građevinska razvodna ploča opremljena je s:

✔️ četiri utičnice 4× 230V 16A s IP 44 klasom zaštite,

✔️ utičnice za napajanje 1× 400 V 16 A i 1× 400 V 63 A s IP 44 klasom zaštite,

✔️ zaštita od prekomjerne struje utičnica 230V 2 x C16 1P 10kA ,

✔️ zaštita od prekomjerne struje utičnica 1× C16 10kA 3P, 1× C63 10kA,

✔️ diferencijalni prekidač 63A 30mA 4P,

✔️ priključni kabel 5×10mm2 s utikačem 63A 5P 400V Mennekes,

✔️ ožičenje.

➡️ Doktorvolt® je u proces centrale implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	365 × 250 × 200 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
ručka	da
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
vijci materijal	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-29
certifikati i standardi	CE CEI-23–48/49 IEC 670
Utičnice i modularni uređaji
zaštita od neizravnih kontakata	diferencijalni prekidač SEZ 63A 30mA 4P Tip A RCCB
utičnice za napajanje	1 × 63 A 5P 400V IP44 crvena Tip 1252 A Mennekes 1 × 16 A 5P 400V IP44 crvena Tip 1385 Mennekes
zaštita od prekomjerne struje za utičnice	1 x C63 10kA 3P 1 x C16 10kA 3P SEZ-KROMPACHY
230V utičnice	2 × 230V 16A Mennekes 11011 IP54 2P+E Njemački Schuko sustav
nadstrujna zaštita za 230V utičnice	2× C16 1P 10kA SEZ-KROMPACHY
spojna sabirnica	3F 11M 12mm2 sa setom kapica
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za minijaturne prekidače	IEC 61008–1 EN 61008–1 PN-EN-61008–1 VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 10 mm2 žuto-zeleni. Upravljački kabel H07V-K 2,5, 10 mm2 crni Upravljački kabel H07V-K 2,5, 10 mm2 plavi
priključni kabel	5× 10 mm2 H07RN-F cca. 90 cm
priključni utikač	CEE utikač 63A 5P 400V IP67 PCE Typ 035–6 TWIST
Opće informacije
nazivna struja	63 A
nazivni napon	230 / 400 V 50Hz AC
ICC	≤ 10 kA
RDF	0,7
Podaci o proizvođaču
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-0045-D
EAN	5907589330045
