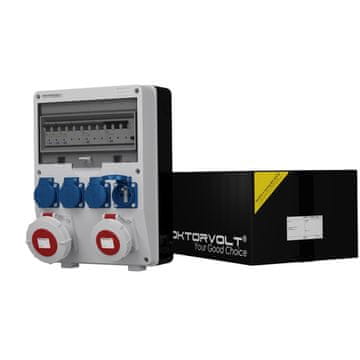

Zaštićena razvodna ploča za zgradu TD-S/FI 32A 16A IP67 4×230V utičnice Mennekes Doktorvolt®

⭐⭐⭐⭐⭐

➡️ Električna razvodna ploča TD-S/FI 32A 16 A 4× 230 V Doktorvolt®, prednosti:

✔️ Kompaktno i čvrsto kućište izrađeno od najkvalitetnijih materijala,

✔️ opremljeno s četiri 230 V utičnice 16 A utičnice,

✔️ visoka klasa nepropusnosti utičnice za napajanje 1× 16 A 400 V i 1× 32 A 400 V IP 67,

✔️ ožičenje i utičnice renomiranih proizvođača električne opreme,

✔️ erbetka klasa nepropusnosti IP 44,

✔️ spremno za spajanje,

✔️ zaštita od prekomjerne struje utičnica i utičnica 230V,

✔️ zaštita od neizravnog kontakta.

➡️ Električna razvodna ploča TD-S/FI 32A 16 A 4× 230 V Doktorvolt®, primjena:

✔️ Na gradilištima i površinama te tijekom radova na cestama,

✔️ za industrijska postrojenja,

✔️ u radionicama i garažama gdje je potrebno spojiti uređaje na električnu utičnicu,

✔️ tijekom samostalne gradnje kuća,

✔️ za opskrbu električnom energijom zelenih površina i masovnih događanja na otvorenom.

➡️ Predstavljena razvodna ploča zgrade opremljena je s:

✔️ utičnice 1× 400 V 16A i 1× 400 V 32 A s klasom zaštite IP 67,

✔️ četiri utičnice 4× 230V 16A s klasom zaštite IP 44,

✔️ zaštita od prekomjerne struje utičnica 1 x C16 3P 10kA, 1× C32 3P 10kA,

✔️ Zaštita od prekomjerne struje za 230V utičnice 2 x C16 1P 10kA,

✔️ diferencijalni prekidač 40A 30mA 4P,

✔️ set vijaka za montažu s kapicama,

✔️ ožičenje.

➡️ Doktorvolt® je u proizvodnju razvodnih ormara implementirao sustav upravljanja certificiran od strane TÜV SÜD-a:

✔️ jamstvo visoke kvalitete,

✔️ transparentan protok informacija,

✔️ jamstvo sigurnosti,

✔️ osigurana dobra korisnička podrška.

Kućište rasklopnog uređaja
broj modula	12
broj redova	1
montaža	nadgradna
stupanj zaštite rasklopnog uređaja	IP44
nazivni napon kućišta	1000V
dimenzije kućišta s utičnicama	360 × 250 × 185 mm
materijal kućišta	tehnopolimer
materijal vrata	polikarbonat
boja prednje ploče kućišta	siva RAL 7035
boja stražnje ploče kućišta	crna
materijal vijci	nehrđajući čelik
materijal brtve	EPDM guma
PG uvodnica uključena	1× PG-16
certifikati i standardi	CE CEI-23–48/49 IEC 670
Modularne utičnice i uređaji
zaštita od neizravnog kontakta	diferencijalni prekidač SEZ 40A 30mA 4P Tip A RCCB
utičnice za napajanje	32A 5p 6h 400V IP67 crvena Tip 240A Mennekes 16A 5p 6h 400V IP67 crvena Tip 228A Mennekes
zaštita od prekomjerne struje za utičnice	C16 3P 10kA C32 3P 10kA SEZ-KROMPACHY
230V utičnice	4 × 230V 16A 11111 IP44 2P+E Mennekes Francuski sustav (s uzemljenjem)
prekostrujna zaštita zaštita za 230V utičnice	2 x C16 1P 10kA SEZ-KROMPACHY
spojna sabirnica	3F 11M 12mm2 sa setom kapica
ostale komponente	set vijaka za montažu s kapicama
certifikati i standardi diferencijalnog prekidača	IEC 61009–1 EN 61009–1 PN-EN-61009–1 STN EN 61009–1 EFS EFC CE
Certifikati i norme za minijaturne prekidače	ČSN EN 60898 SN EN 60947–2 EFS EFC VDE
Ožičenje
vrsta ožičenja	Upravljački kabel H07V-K 2,5, 4 mm2 žuto-zelena Upravljački kabel H07V-K 2,5, 4 mm2 crna Upravljački kabel H07V-K 2,5, 4, 6 mm2 plava
standardi i certifikati	CPR RoHS CE
Opće informacije
nazivna struja	40 A
nazivni napon	230 / 400 V
ICC	≤ 10 kA
RDF	0,7
Podaci o proizvođaču
proizvođač	Doktorvolt
certifikati i standardi proizvođača	TÜV SÜD ISO 9001:2015 CE IEC 61439
oznaka proizvođača	DV-2466-F
EAN	5905669992466
