Eneron Blok za pripremu zraka G3/8" 0,5-12 bara
Opis
Opis artikla:
- Naziv: Blok za pripremu zraka G3/8" 0,5–12 bara PLAVA LINIJA
- Simbol: ACL38PLAVI
- Prodana količina: 1 kom
- Veličina: 3/8"

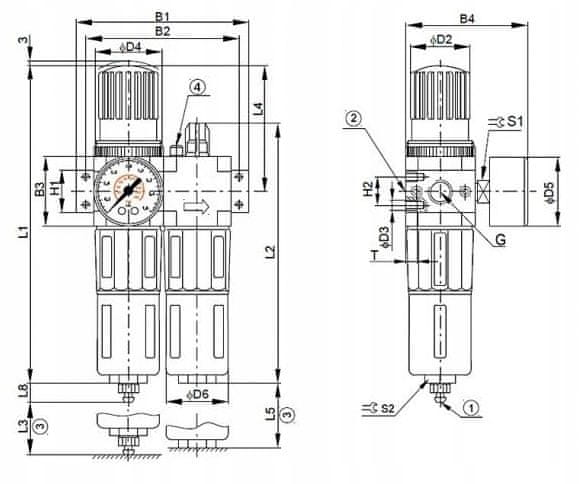

Tehnički podaci:
- S2: 22
- S1: 14 mm
- t: 7 mm
- L8: 15 mm
- L5: 100 mm
- L4: 69 mm
- L3: 60 mm
- L2: 169 mm
- L1: 139 mm
- H2: 11 mm
- H1: 20 mm
- ø D6: 38
- ø D5: 41
- Ø D4: M36×1 mm
- Ø D3: M4 mm
- Ø D2: 31 mm
- B6: 70
- B5: 52
- B4: 76 mm
- B3: 40 mm
- B2: 92 mm
- B1: 110 mm
- Navoj (G): 3/8"
BLUE LINE BLOKOVI ZA PRIPREMU KOMPRIMIRANOG ZRAKA
Primjena BLUE LINE blokova za pripremu komprimiranog zraka
BLUE LINE blokovi za pripremu komprimiranog zraka (2-dijelni) su elementi za pripremu radnog medija. Sastoje se od BLUE LINE filtera-reduktora i podmazivača kombiniranih u jedan element. Nalaze se u sustavima opskrbe i upravljanja u svim industrijama. Koriste se u pneumatskim sustavima za postizanje potrebne čistoće zraka i za postavljanje ispravnog izlaznog tlaka, a ulje za podmazivanje uvodi se u sustav u obliku uljne magle. BLUE LINE komprimirani zrak Filter-regulatori filtriraju radni medij i održavaju zadani izlazni tlak, bez obzira na fluktuacije ulaznog tlaka. Kada izlazni tlak poraste iznad zadane vrijednosti (npr. zbog vanjskih čimbenika ili oštećenja aktuatora), filter-regulator komprimiranog zraka BLUE LINE odzračuje sustav i nastavlja održavati zadani izlazni tlak. Regulacija tlaka u filter-regulatorima komprimiranog zraka BLUE LINE vrši se ručno. Ugrađeni lubrikator komprimiranog zraka BLUE LINE ubrizgava uljnu maglu u pneumatske vodove na regulirani način (regulacija kapanjem), koja se koristi za podmazivanje pokretnih dijelova pneumatskih komponenti i njihovih brtvi.
Tehnički parametri:
Radni medij: komprimirani zrak, neutralni plinovi
Točnost filtracije: standardna – 5 um
Preporučeni radni tlakovi: ulazni tlak: od 1 do 16 bar; regulirani tlak: od 0,5 – 12 bara
Preporučene radne temperature: do +60°C.
Priključni navoji (veličina): od G1/4” do G1”
Korišteni materijali:
tijelo i poklopci spremnika – aluminij; filtarski element – plastika; kupola spremnika i podmazivača – polikarbonat; gumb i čep podmazivača – plastika, brtve i membrana – NBR.
