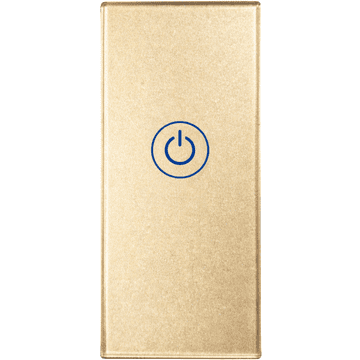

Podtynkovi izlazni gumb s40
Opis
Tipka za izlaz S40 tvrtke Spreest je čvrsto i pouzdano rješenje za sustave kontrole pristupa koje omogućuje brzo i praktično otvaranje priključene električne brave. Uređaj je opremljen jasnom LED indikacijom koja obavještava o spremnosti za rad i ispravnom radu tipke.
Dizajnirana imajući na umu izdržljivost i estetiku, tipka S40 savršena je za komercijalne i privatne objekte.
Dijagram spajanja – tipka za izlaz 12 V
Tipka za izlaz radi kao NO (normalno otvoreni) kontakt i koristi se za ručno otključavanje električnog prihvatnika ili elektromagnetske brave u kontroli pristupa sustava.
Spoj:
- COM → +12 V iz napajanja
- NO → plus (+) električnog privara
- – električnog privara → uzemljenje (GND) napajanja
Kada se pritisne gumb, strujni krug se zatvara i napon od 12 V se trenutno primjenjuje na električni privar, uzrokujući njegovo otključavanje.
Napomena: LED indikacija može zahtijevati ispravan polaritet napajanja (prema oznakama na terminalima). LED dioda ne utječe na rad NO kontakta i služi samo u informativne svrhe.

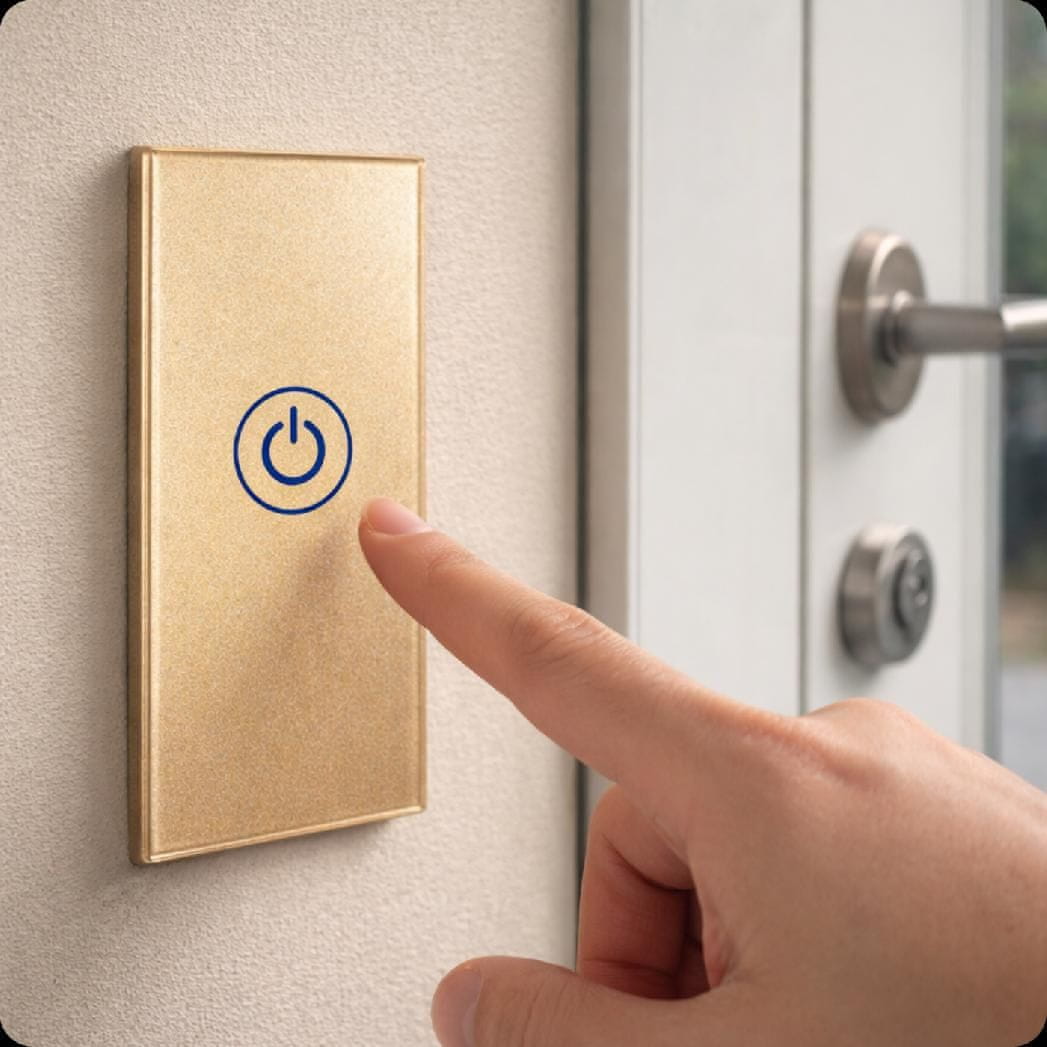

Primjena: Izlazna vrata u domovima, uredima, tvrtkama, školama, teretanama i drugim objektima opremljenim sustavom kontrole pristupa.
- trenutni kontakt NO
- napon 12V DC
- izravna instalacija
- Kompatibilan s većinom električnih udari
Tehničke specifikacije
- Vrsta kontakta: NO, monostabilan
- Vrsta proizvoda:Tipka za izlaz vanjska/unutarnja
- Napon napajanja: DC 9–12 V
- Potrošnja energije: < 600 mA
- Raspon radne temperature: -30°C do +60°C
- Raspon vlažnosti: 20% – 80%
- LED dioda: Da (zelena – spremno za rad, crvena – otvaranje vrata)
- Boja: Zlatna
- Nazivni vijek trajanja: 100.000 pritisaka
- Montaža: Nadogradnja
- Dimenzije: 90 × 40 × 20 mm
- Težina: 82 g
Set uključuje
- 1× S40 izlazni gumb
- 1× Set pribora za montažu
- 1× Korisnički priručnik
Nudimo i druge komplementarne proizvode za sustave kontrole pristupa.
